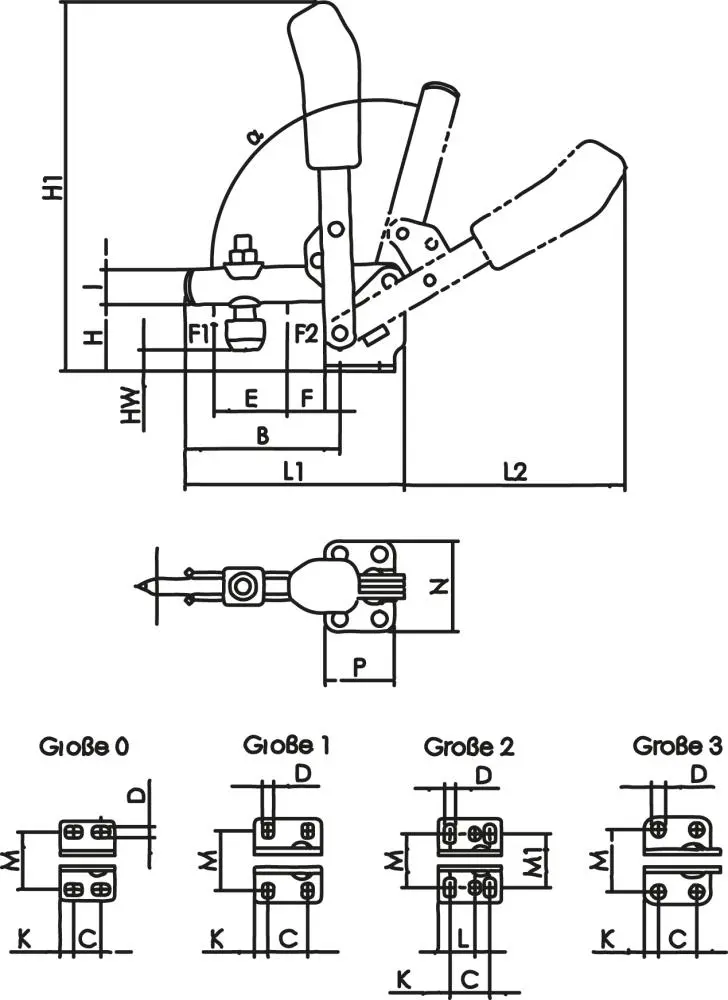

• Výška upnutia [mm]: -1,5 ÷ 3,5
• Celková výška [mm]: 81
• Celková dĺžka [mm]: 99
• Priemer otvoru [mm]: 4,5
• Prídržná sila F1 (F2) [N]: 500 (700)

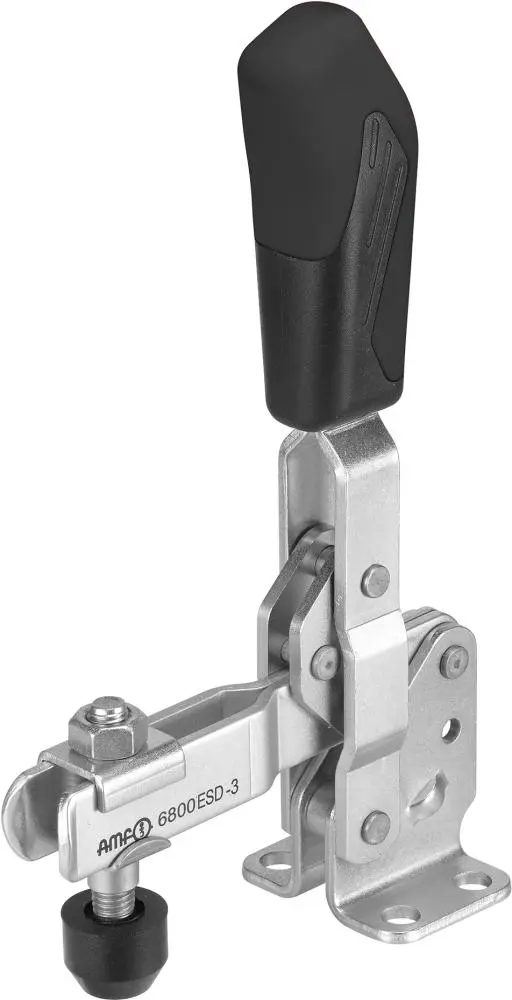

Zvislá úpinka AMF - typ ESD

• Prevedenie:
  • S ochranným uzáverom a rukoväťou z materiálu odvádzajúceho elektrostatický výboj (disipatívneho materiálu)
  • S otvoreným prídržným ramenom a vodorovnou pätkou
  • Pozinkované a pasivované
  • Nity z nerezovej ocele sa pri prevedení veľkosti 2 a 3 pohybujú v tvrdených puzdrách
  • Mazané ložiskové miesta
  • Ergonomická rukoväť odolná proti oleju s veľkým madlom a mäkkým komponentom
  • Bezpečnostný upínací prvok s s ochranou proti zovretiu prstov, poistkou proti strate prítlačnej skrutky na konci upínacieho ramena
• Použitie:
  • Zvislá úpinka ESD bola vyvinutá špeciálne pre použitie v ochranných ESD zónach (EPA – electrostatic protected area)
  • Výhodné použitie pre práce na elektrostaticky citlivých komponentoch, konštrukčných skupinách alebo prístrojoch v súlade s normou DIN EN 61340-5-1

Súčasťou dodávky zvislej úpinky ESD

• Zvislá úpinka - komplet so zušľachtenou, pozinkovanou prítlačnou skrutkou
• Poznámka: Uhol otvorenia je možné predĺžiť nalisovaním dorazového kolíka
