• Rozsah upnutia [mm]: 30 ÷ 50
• Zdvih [mm]: 40
• Celková výška [mm]: 137,5
• Celková dĺžka [mm]: 174
• Priemer otvoru [mm]: 8,5
• Prídržná sila [N]: 10 000 | 10 000

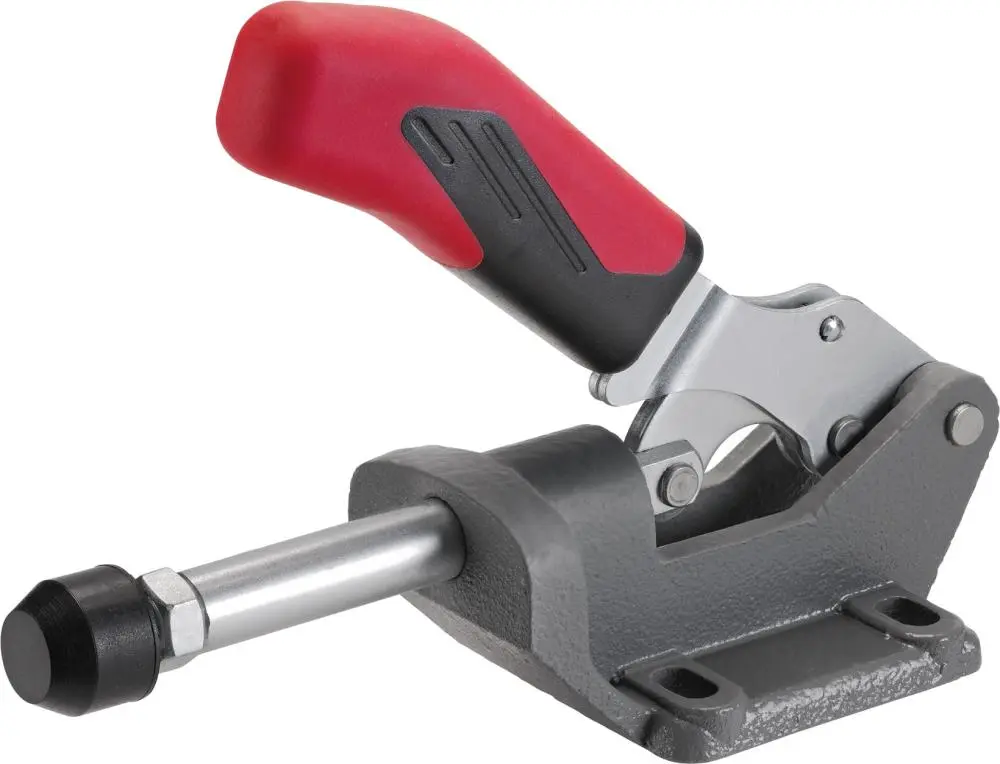

Rýchloupínaci komplet AMF s prítlačným piestom, rozmer 6842, ťažké prevedenie

• Prevedenie úpinky:
  • Tlačný a ťažný upínač (tiahla a ručnej páky pracujú rovnomerne)
  • Ťažké prevedenie s dlhým vedením tiahla
  • Základné teleso z temperovanej liatiny, lakované
  • Pozinkované a pasivované
  • Pákové diely a tiahlo sú vyrobené zo zušľachtenej ocele
  • Nity sú z ocele INOX. U prevedenia veľkosti 3 sa pohybujú v tvrdených púzdrach
  • Mazanie ložisková miesta
  • Rukoväť z červeného plastu, odolného proti oleju
  • U veľkosti 3 : Ergonomická rukoväť odolná proti oleji s veľkým držadlom a mäkkou komponentom
• Použitie:
  • Používajte ako tlačný a ťažný upínač
  • Ideálne na použitie v špeciálnych upínacích prípravkoch a pre sériovú výrobu
• Rozsah dodávky:
  Kompletne so zušľachtenou pozinkovanou prítlačnou skrutkou
