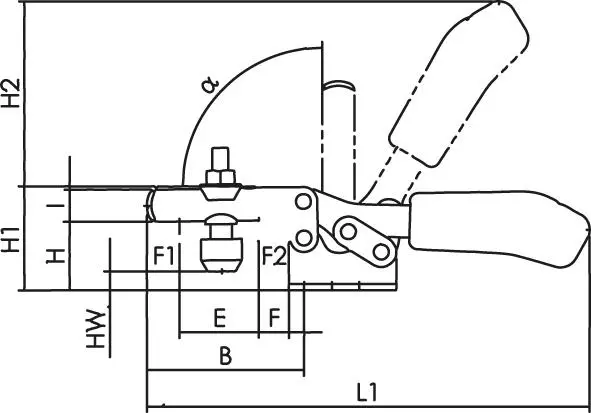

• Výška upnutia [mm]: -1,5 ÷ 5
• Celková výška [mm]: 49
• Celková dĺžka (L₁) [mm]: 162
• Dĺžka vyloženia (B) [mm]: 64

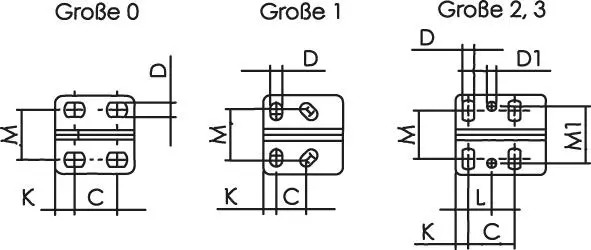

• Základňa (N x P) [mm]: 42 × 38
• Priemer otvoru (D) [mm]: 5,6
• Prídržná sila [N]: 1 000 ÷ 1 200
• Prítlačná skrutka [mm]: M6 × 35

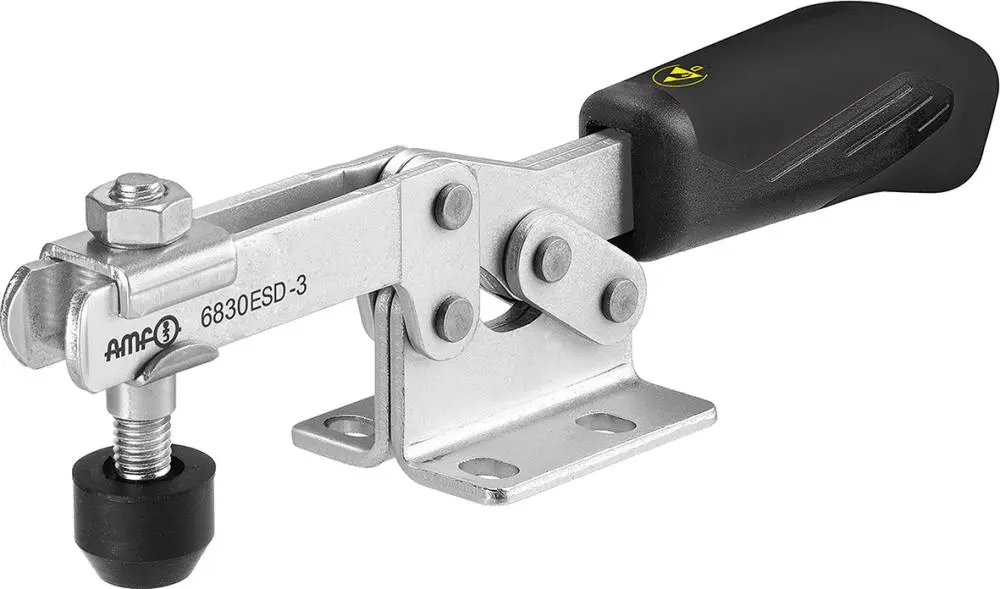

Rýchloupínací vodorovný upínací komplet AMF so zušľachteným, pozinkovaným prítlačnou skrutkou

• Vodorovná úpinka ESD
• Prevedenie úpinky:
  • S ochranným uzáverom a rukoväťou z materiálu odvádzajúceho elektrostatický výboj (disipatívneho materiálu)
  • S otvoreným prídržným ramenom a vodorovnou pätkou
  • Pozinkované a pasivované
  • Nity z nerezovej ocele sa pri prevedení veľkosti 2 a 3 pohybujú v tvrdených puzdrách
  • Mazané ložiskové miesta
  • Ergonomická rukoväť odolná proti oleju s veľkým madlom a mäkkým komponentom
  • Bezpečnostný upínací kus s ochranou proti zovretiu prstov, poistka proti strate prítlačnej skrutky na konci upínacieho ramena
• Použitie:
  • Vodorovná úpinka ESD bola vyvinutá špeciálne pre použitie v ochranných ESD zónach (EPA –electrostatic protected area) pre práce na elektrostaticky citlivých komponentoch, konštrukčných skupinách alebo prístrojoch v súlade s normou DIN EN 61340-5-1
• Upozornenie::
  • Vodorovná úpinka ESD nie je izolačná
  • Nesmie sa používať v oblastiach, v ktorých sa pracuje s otvoreným napätím
