• Výkon motora (horizontálne vreteno) [W]:3 000
• Výkon motora (vertikálne vreteno) [W]:3 000
• Výkon servo motora [W]:1 500
• Krútiaci moment servo motora [Nm]:10
• Rozmery stola [mm]:1 370 x 320
• Upínanie vo vretene (horizontálne):ISO 40
• Upínanie vo vretene (vertikálne):ISO 40

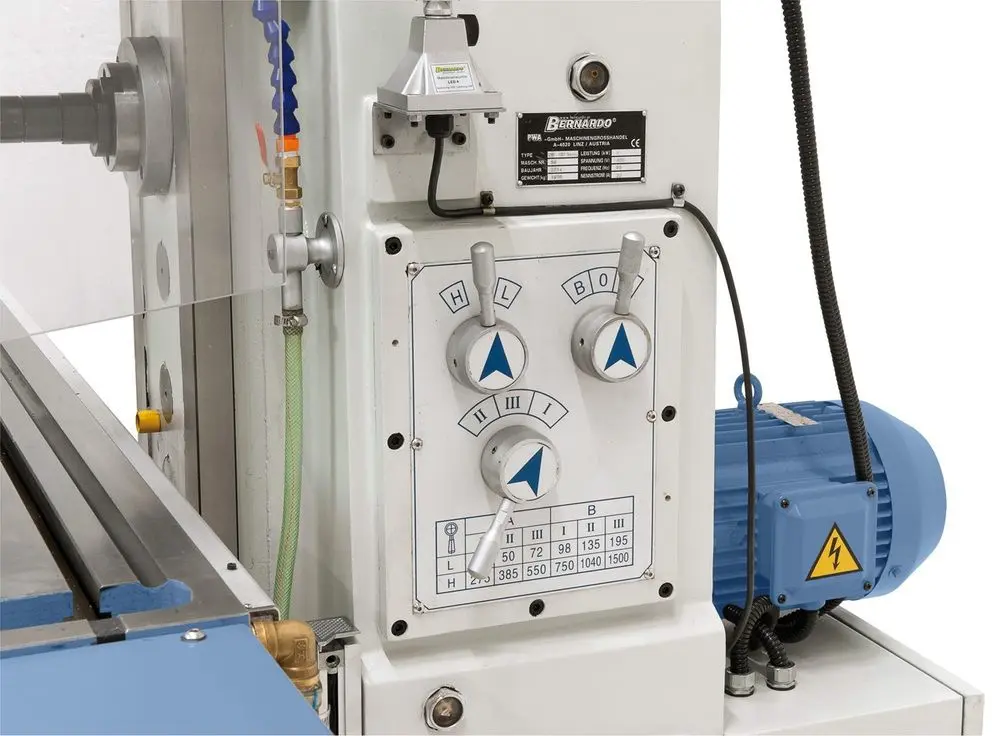

• Otáčky vretena, horizontálne [U.min^-1]:(12) 35 ÷ 1 500
• Otáčky vretena, vertikálne [U.min^-1]:(11) 45 ÷ 1 660
• Dráha pojazdu (pozdĺžny) (x) [mm]:1 000
• Dráha pojazdu (priečny) (y) [mm]:360
• Dráha pojazdu (vertikálne) (z) [mm]:400
• Vzdialenosť vreteno/stôl, horizontálne [mm]:30 ÷ 430
• Vzdialenosť vreteno/stôl, vertikálne [mm]:210 ÷ 805
• Vyloženie [mm]:305 ÷ 805
• Natáčanie stola [°]:± 45
• Max. nosnosť - kríž. stola [kg]:300
• Posuv pozdĺžny [mm.min^-1]:(8) 30 ÷ 830
• Posuv priečny [mm.min^-1]:(8) 30 ÷ 830
• Posuvy vertikálne [mm.min^-1]:(8) 23 ÷ 625
• Rýchloposuv v osi X, Y a Z [mm.min^-1]:1 000/1 000/750
• Veľkosť T-drážky (3x) [mm]:14
• výkon motora chladenia [W]:90
• Chladiaci výkon [l.min^-1]:25
• Rozmery (š x h x v) [mm]:1 840 × 1 830 × 2 050
• Hmotnosť [kg]:1 540

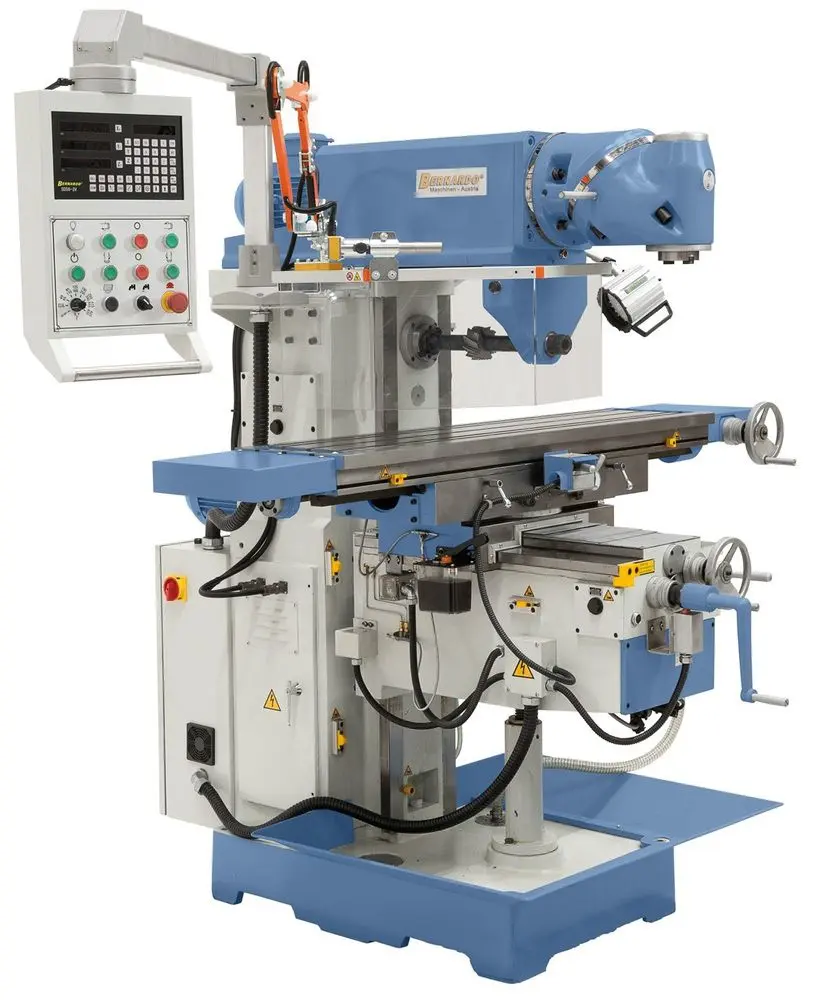

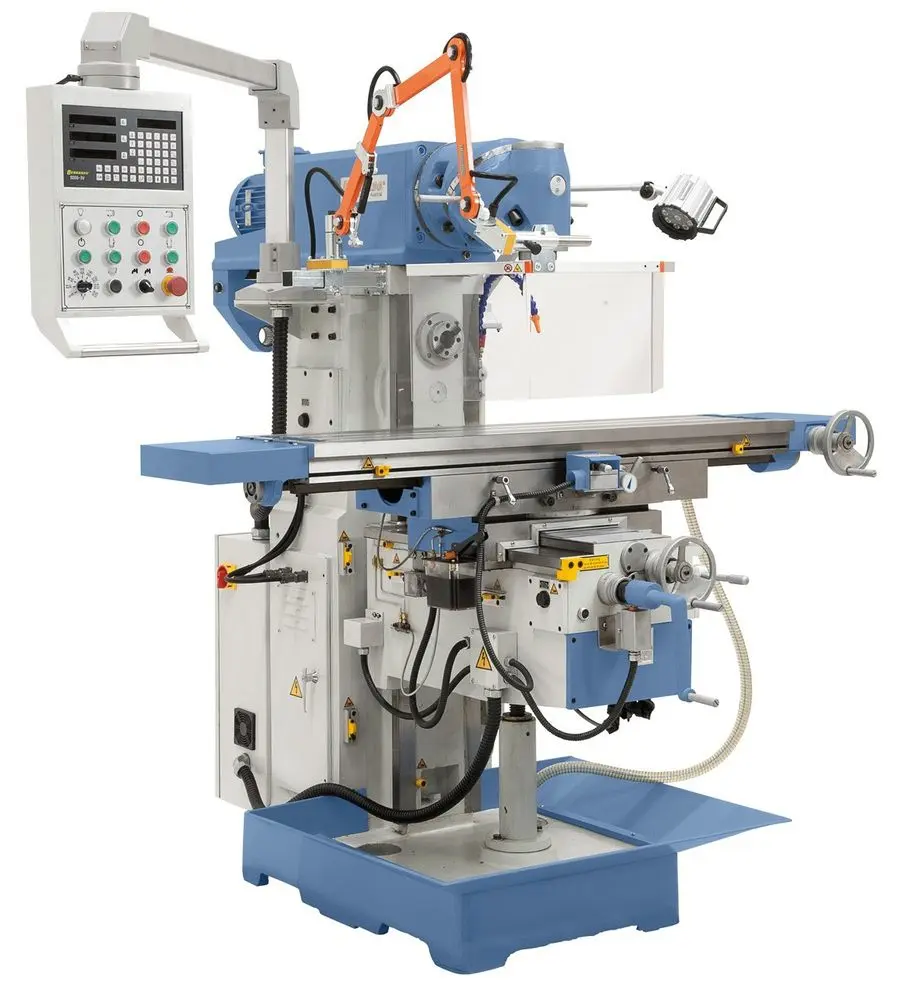

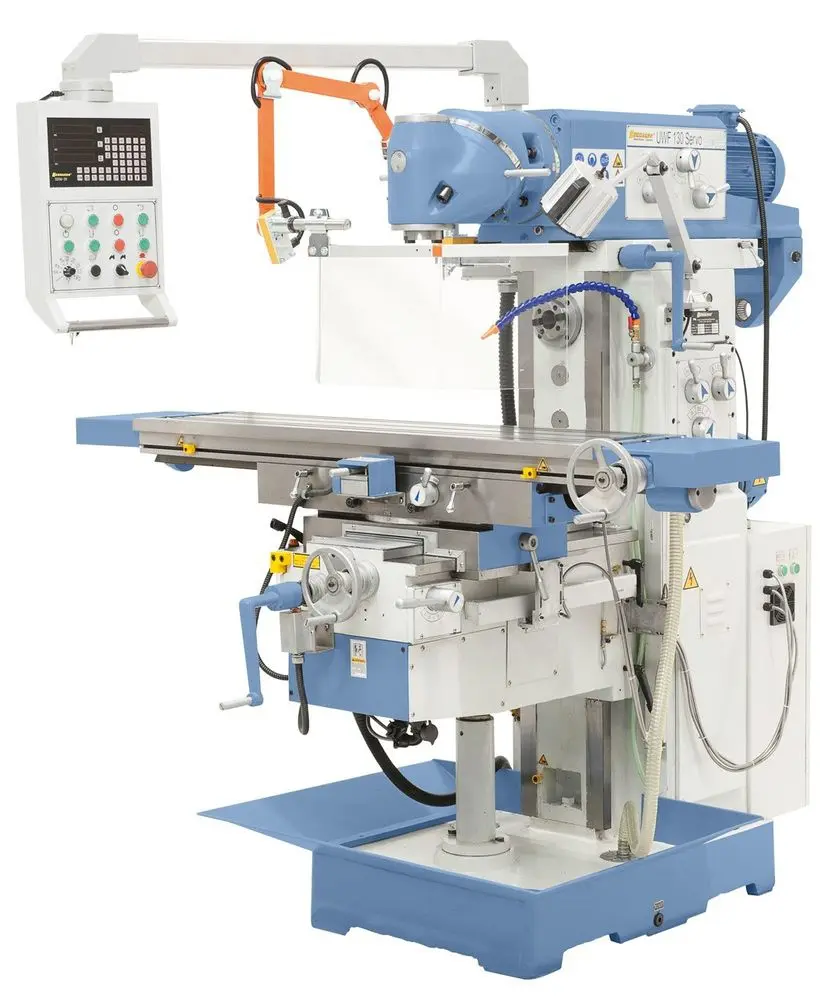

Univerzálna frézka Bernardo UWF 130 Servo s digitálnymzobrazením

Univerzálna frézka UWF 130 Servo s nastaviteľným horným ramenom jeďalšie vylepšenia typu UWF 130.

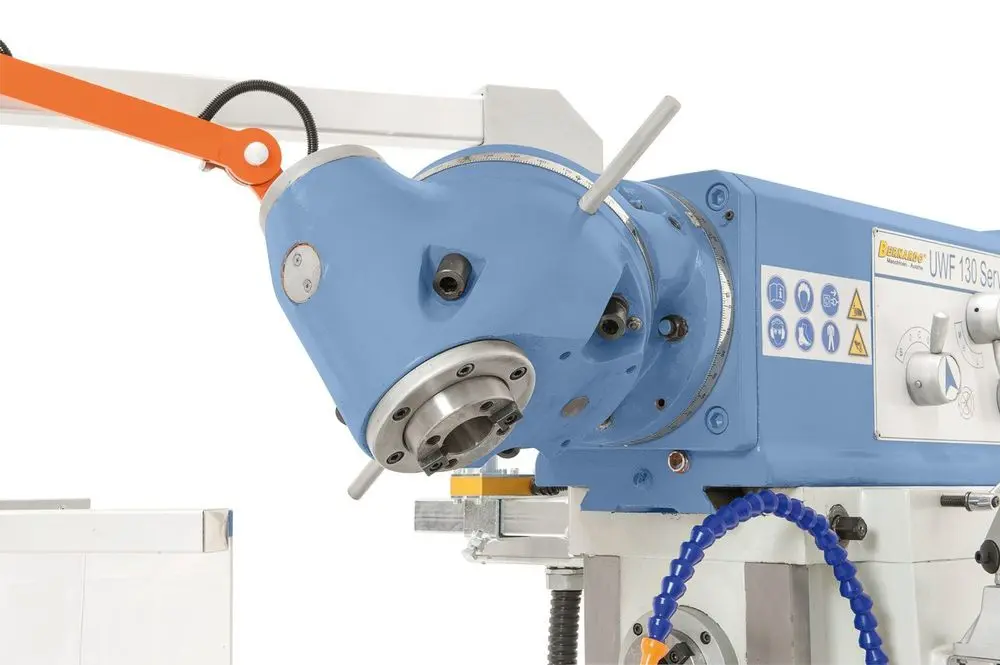

Frézovacia hlava otočná v uhla 360°, pojazd 1000 mm v osi X a strojnéposuvy poháňané servomotorom robí tento obrábací stroj veľmi univerzálnym.

• Sériovo je dodávaná so servomotorom pre strojné posuvy a rýchloposuvyv osiach X, Y a Z-

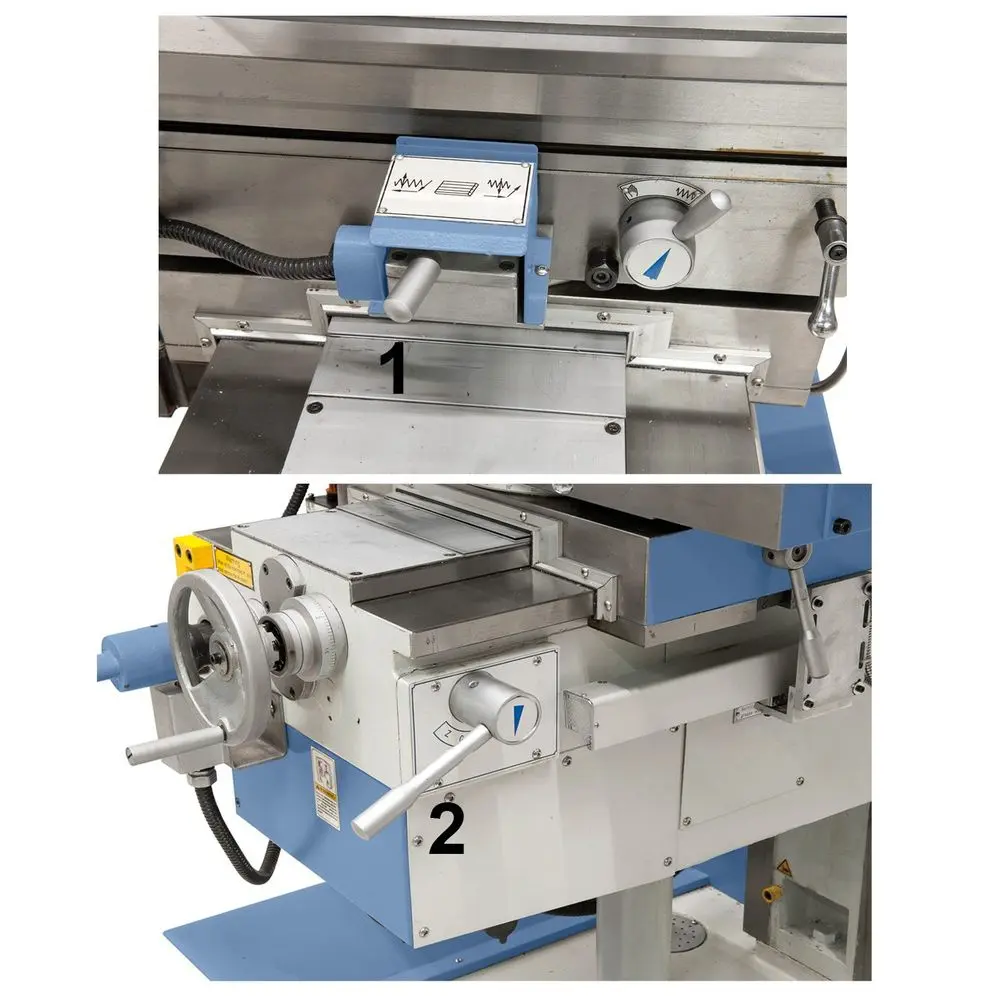

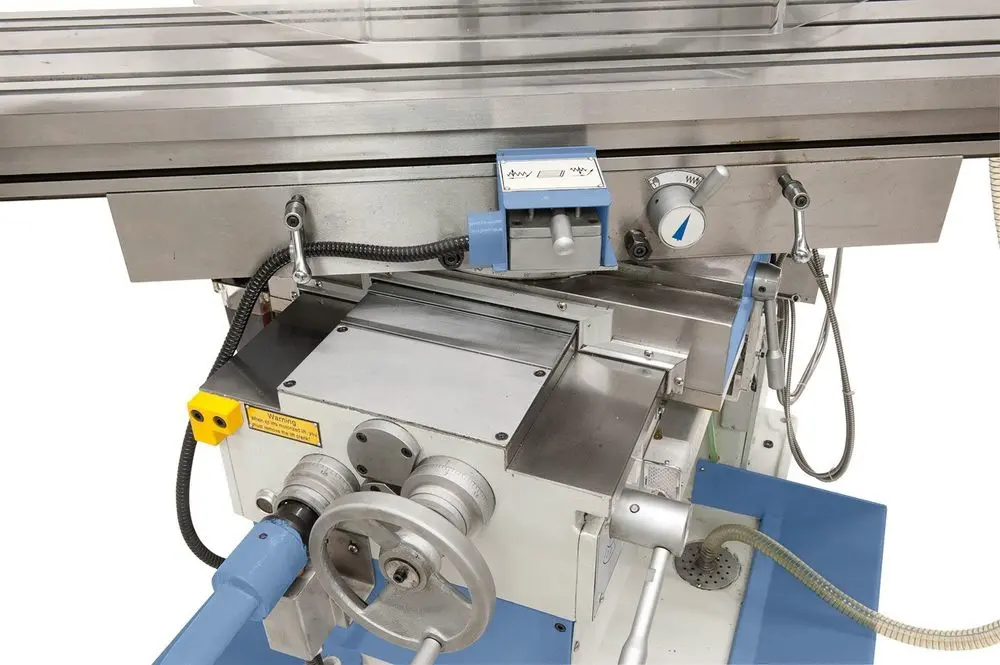

• Ovládanie pojazdu stola v osi x sa vykonáva na prednej strane stola

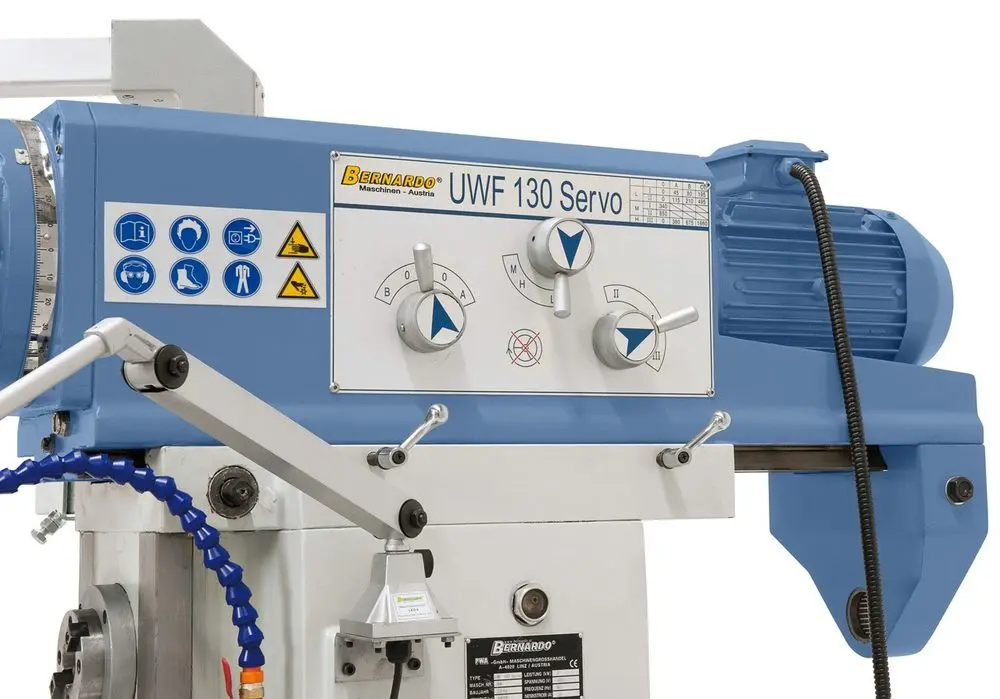

• Otočný ovládací panel s ergonomicky umiestnenými ovládačmi
• Pokojný a tichý chod vďaka prevodom s brúsenými ozubenými kolesamiuloženým v olejovom kúpeli>
• Horizontálne vreteno pre zväčšenie rozsahu použiteľnostifrézky
• Ťažká základňa z masívnej liatiny umožEuje chod frézky bezvibrácií

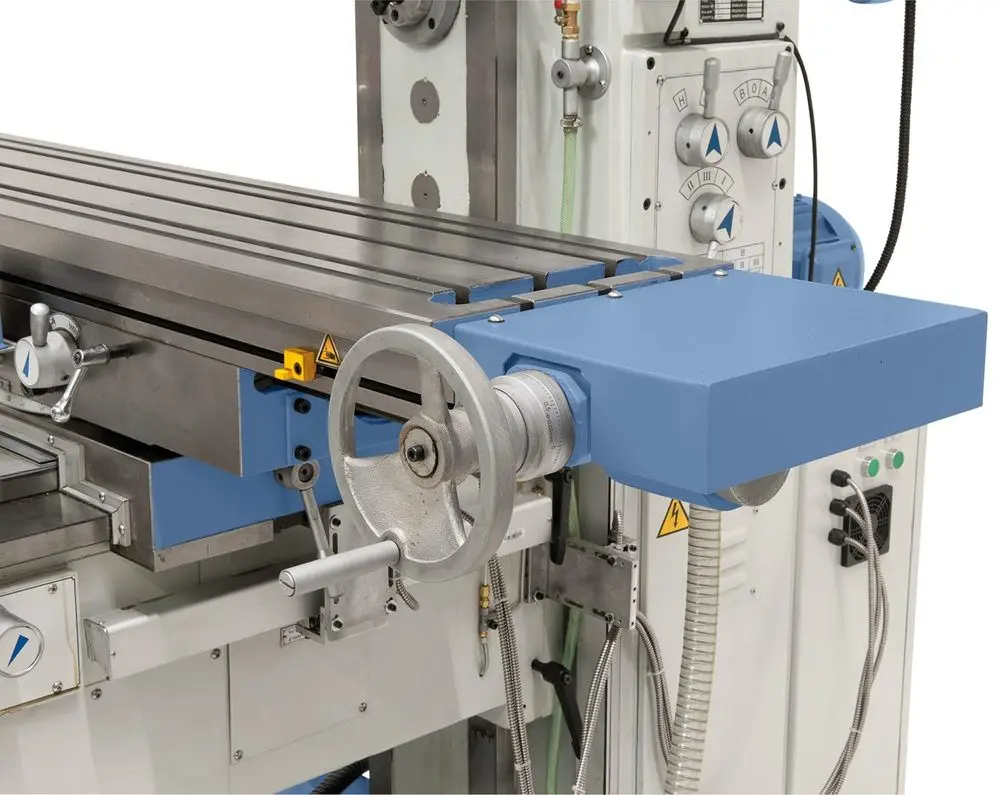

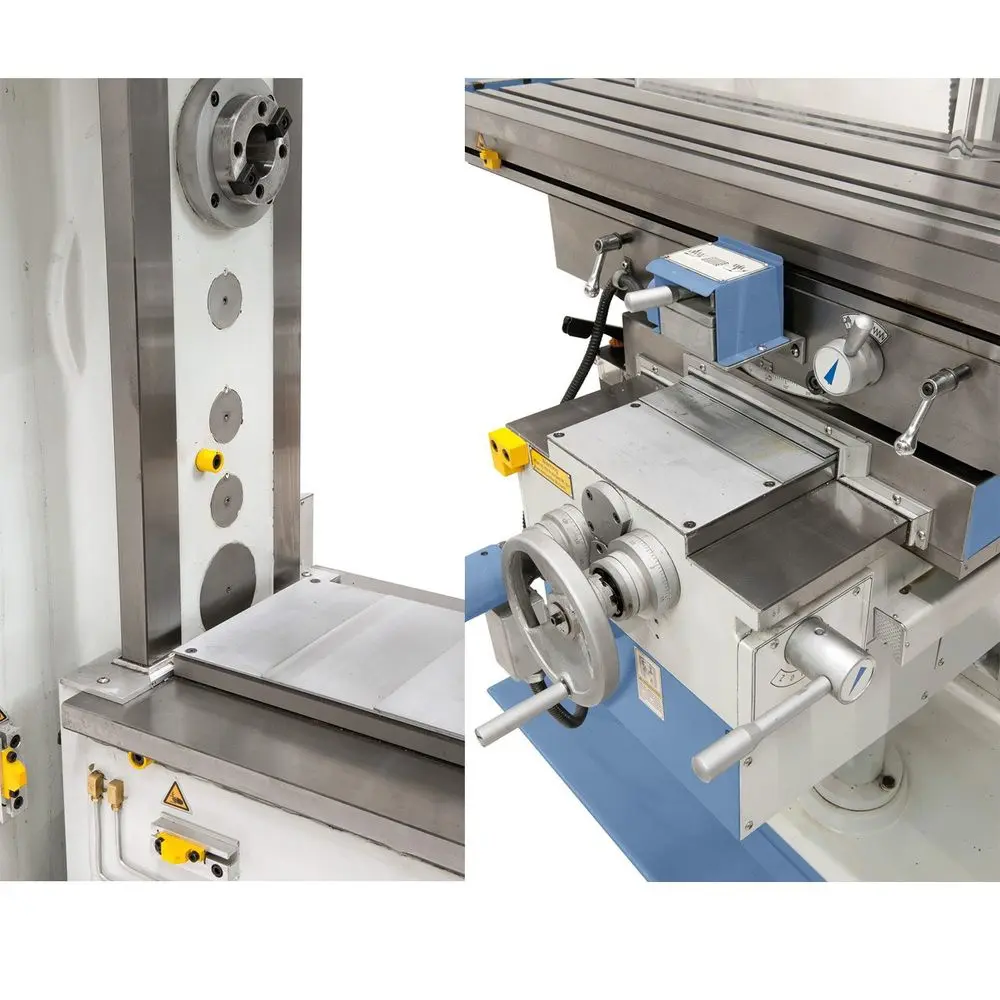

• Veľký a presne opracovaný krížový stôl s T -drážkami
• Rozmerné pravouhlo brúsené vedenie osi X a Y zaisťuje zvýšenú stabilitu
• Centrálne mazanie vôd meracích plôch

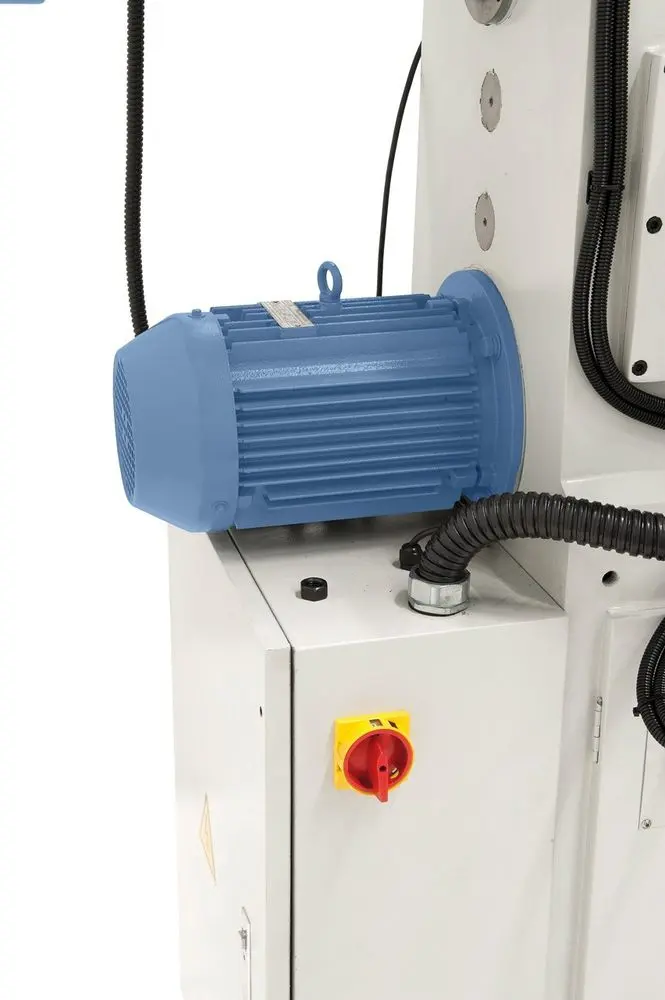

• Horizontálne vreteno a univerzálne frézovacia hlava sú poháňané2 nezávislými motormi

Súčasti dodávky univerzálne frézky Bernardo

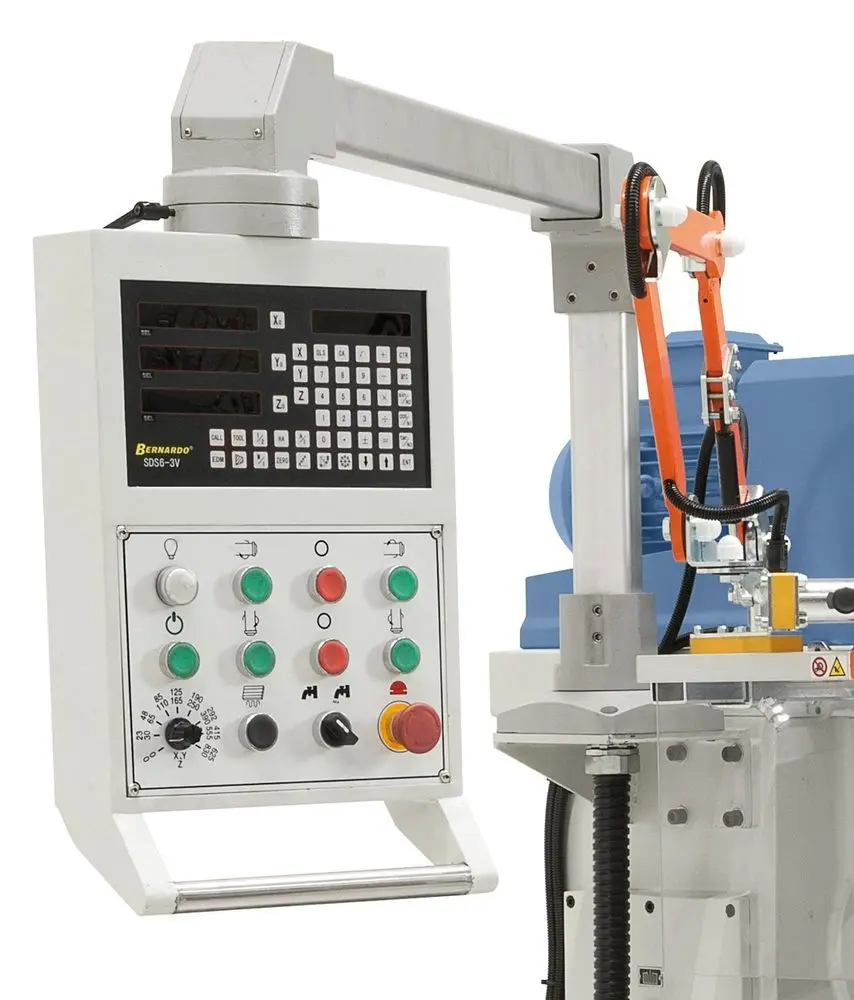

• Digitálne zobrazovanie všetkých 3 osí
• Upínacia skrutka M 16 vo vretene
• LED pracovné osvetlenie
• Strojový posuv pre osy X, Y a Z
• Chladiace zariadenie
• Horizontálne oporné ložisko
• Dlhý frézovací tŕň ISO 40/27 mm, ISO 40/40 mm
• Kombinovaný frézovací tŕň ISO 30/32 mm
• Redukcia ISO 40/MK 4, ISO 40/MK 3, ISO 40/MK 2
• Vaňa pre chladiacu kvapalinu

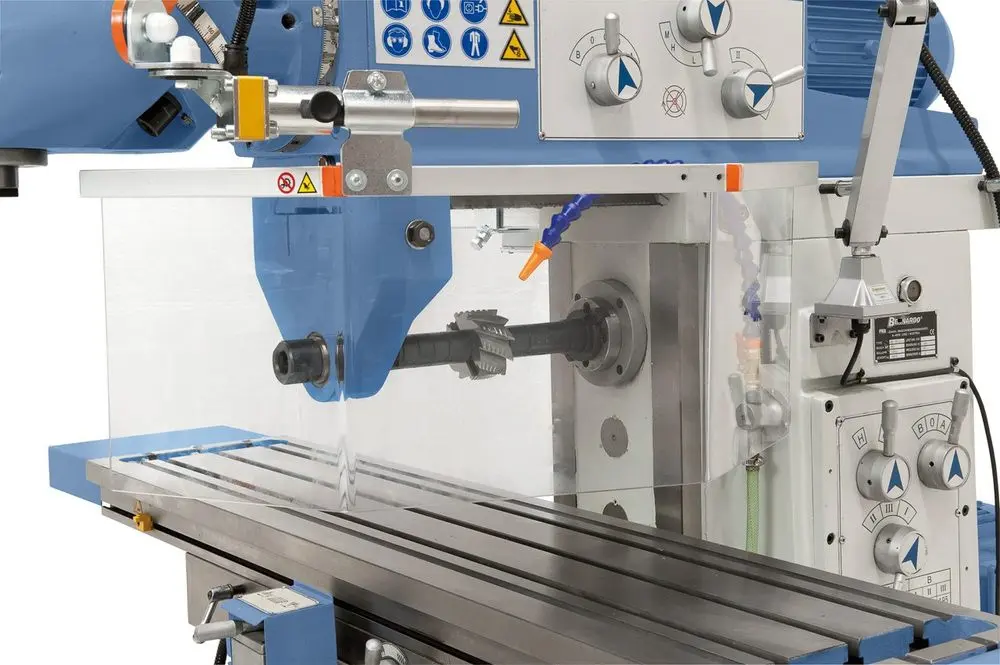

• Ochranný kryt pre horizontálne frézovanie
• Ochranné kryty
• Centrálne mazanie pre osi X, Y a Z
• Servisné náradie
