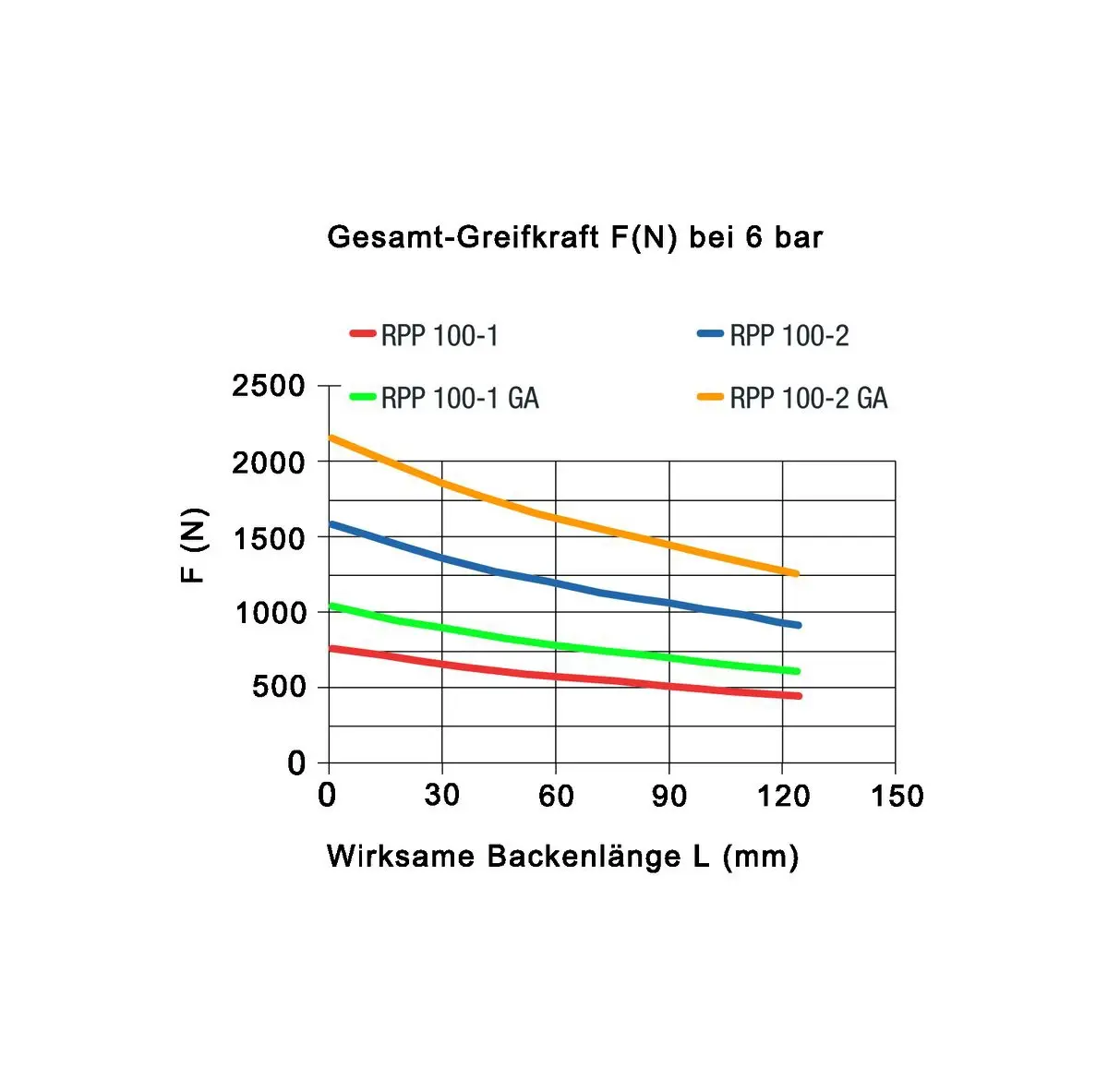

• Upínacia sila pri 6 baroch [N]: 1 570
• Zdvih čeľustí (každá) [mm]: 5
• Upínacia sila (bezpečnostné zariadenia) [N]: -
• Odporúčaná max. hmotnosť obrobku [kg]: 7

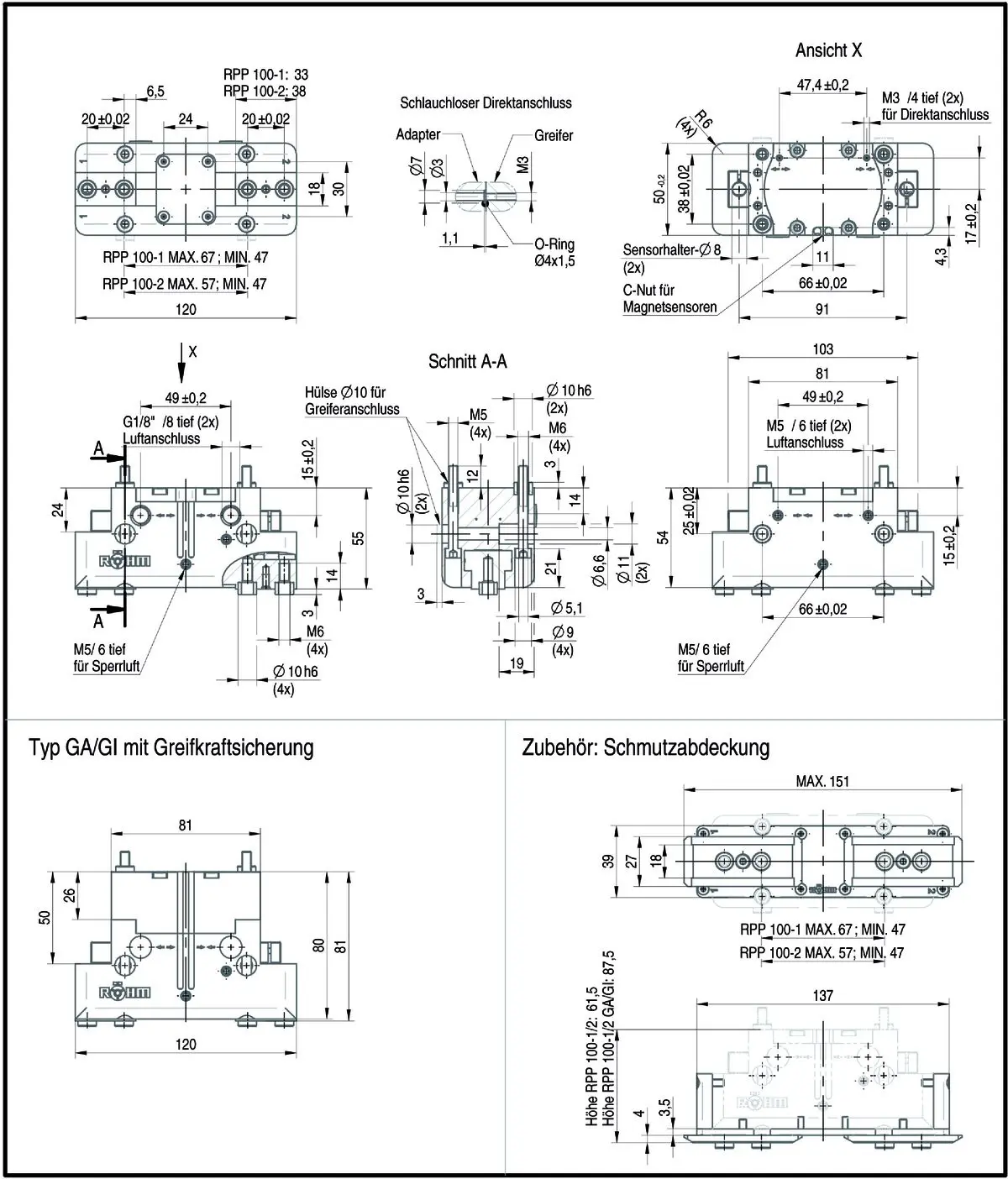

• Rozmery:
  • Šírka [mm]: 120
  • Výška [mm ]: 55
  • Hĺbka [mm]: 50

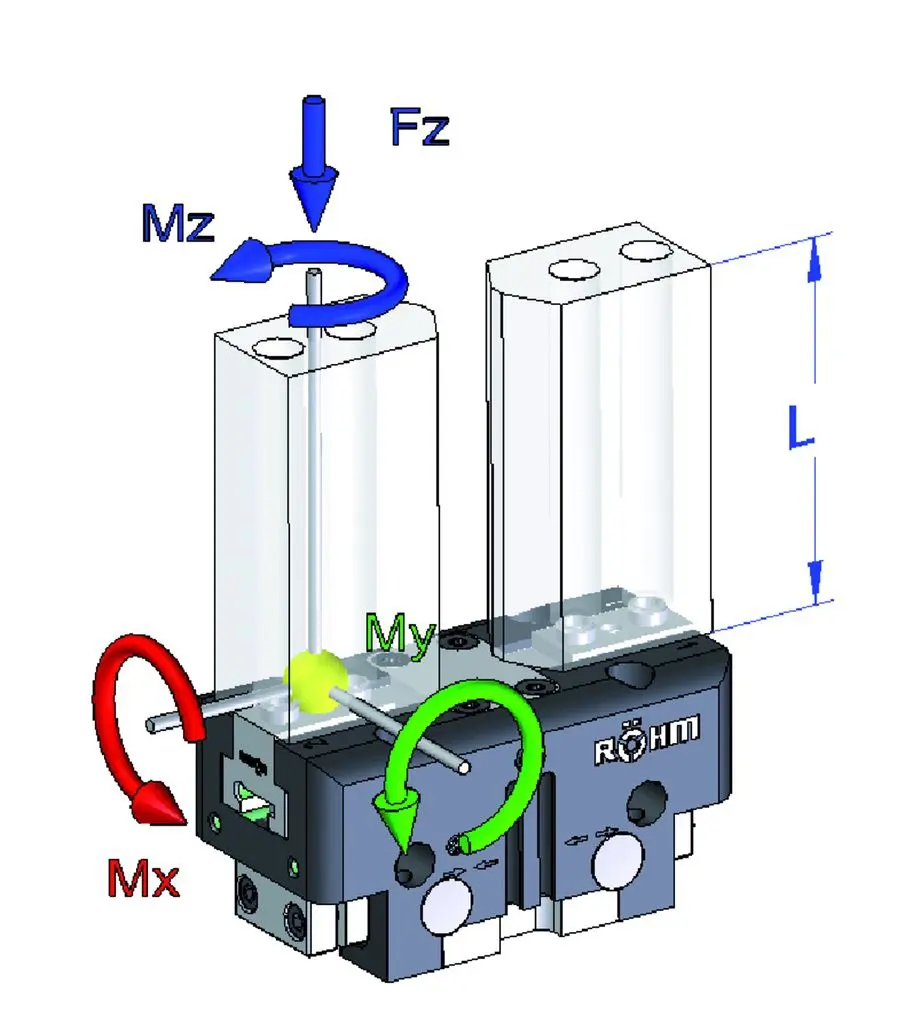

• Krútiaci moment Mx [Nm ]: 80
• Krútiaci moment My [Nm]: 115
• Krútiaci moment Mz [Nm]: 70
• Sila Fz [N]: 2 000
• Prevádzkový tlak bez GA/GI [bar]: 2 ÷ 8
• Prevádzkový tlak s GA/GI [bar]: -
• Uzatváracia doba [s]: 0,07
• Otváracia doba [s): 0,07
• Spotreba vzduchu na cyklus [cm³]: 40
• Max. dĺžka čeľustí [mm]: 135
• Hmotnosť [kg]: 0,8

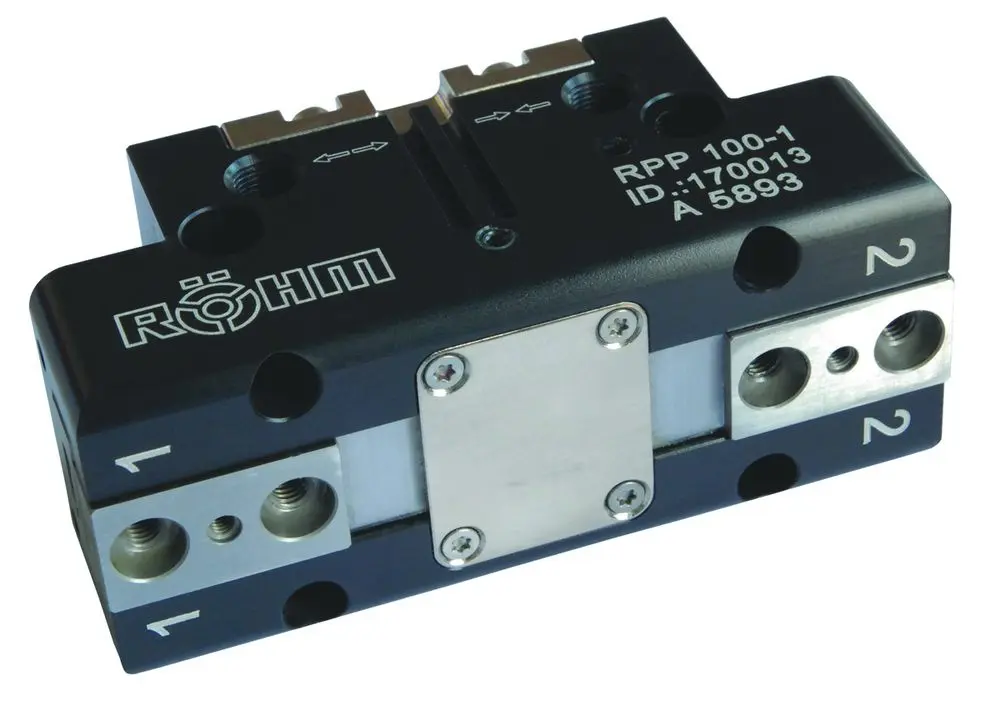

Paralelný úpinka s dvojčinným pneumatickým ovládaním RÖHM RPP-100-2

Univerzálne upínanie okrúhlych a obdĺžnikových obrobkov medzi dvoma paralelnými čeľusťami s dvojčinným pneumatickým ovládaním pre manipuláciu s obrobkami, určené pre roboty alebo obrábacie centrá.

• Dostupné od veľkosti 50 až 380 s dvoma variantmi zdvihu
• Voliteľne so zariadením pre bezpečnú a konštantnú upínaciu silu a/alebo ochranou pred znečistením
• Štandardne je v dodávke centrické upevnenie upínače
• Vysoká sila úchopu s nízkou hmotnosťou a kompaktnou konštrukciou upínače
• Podpora veľkého krouticicího momentu pre použitie dlhých čeľustí pomocou dostatočne dimenzovaného vedenie
• Maximálna flexibilita s univerzálnym pripojením a možnosťou montáže upínače
• Dlhá životnosť a vysoká spoľahlivosť vďaka vedeniu špeciálne tvarované základne čeľustí v osvedčenej T-drážke
• vystredenie upínanie v kompaktnom prevedení čeľustí vyrobených z vysoko pevnej, povrchovo tvrdené hliníkové zliatiny
• Všetky funkčné diely sú pre maximálnu odolnosť vyrobené z kalenej ocele
• Snímanie polohy môže byť vykonané pomocou indukcie ných alebo magnetických senzorov
• Voliteľne s FKM-tesnením pre vyššie teploty až do 150° C (Na vyžiadanie)
• Integrované tesniace vzduchové spojky s ochranou pred znečistením
