• Veľkosť: 0
• Zdvih [mm]: 16
• Prítlak [N]: 800 ÷ 800
• Prítlačná skrutka [mm]: M4 × 20

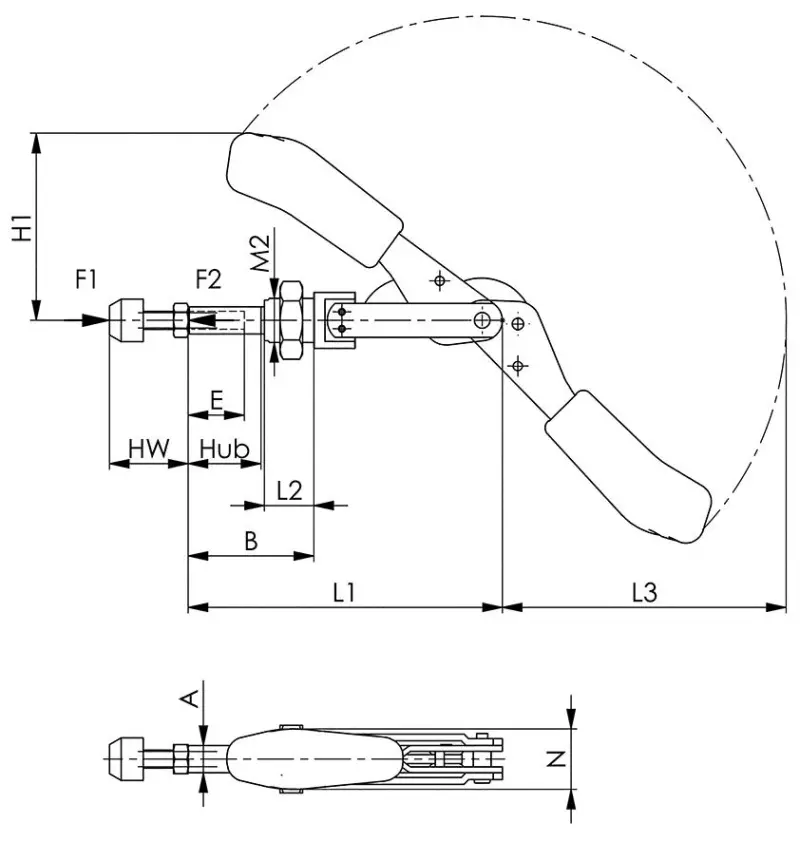

• Rozmer A [mm]: 6,5
• Rozmer B [mm]: 10,5 ÷ 26,5
• Rozmer E [mm]: 13
• Rozmer H₁ [mm]: 37
• Rozmer H_W [mm]: 12 ÷ 20
• Rozmer L₁ [mm]: 66,5
• Rozmer L₂ [mm]: 10
• Rozmer L₃ [mm]: 54
• Rozmer M₂ [mm]: M10 × 1
• Rozmer N [mm]: 15

Tlaková úpinka ESD AMF

• Tlakové úpinky s čelným závitom pre priamu vstavanie do plechových stien alebodo prípravkov
• Rukoväť z červeného plastu, odolného proti oleju
• U veľkosti 0, 2 a 3: ergonomická rukoväť odolná proti oleju s veľkým madlom a mäkkým komponentom
• Komplet so zušľachtenou pozinkovanou prítlačnou skrutkou
• Prevedenie:
  • Bez uhlovej pätky
  • Upínače na princípe ťahu a tlaku (tiahla a ručné páky pracujú rovnomerne)
  • Dlhé vedenie tiahla s upevňovacím závitom a maticou
  • Pozinkované a pasivované
  • Nity z ocele NEREZ sa pri prevedení veľkosti 2 a 3 pohybujú v tvrdených puzdrách
  • Pákové diely a tiahla sú vyrobené zo zušľachtenej ocele
  • Mazané ložiskové miesta
• Použitie:
  • Tlaková úpinka ESD bola vyvinutá špeciálne pre použitie v ochranných ESD zónach (EPA – electrostatic protected area) pre práce na elektrostaticky citlivých komponentoch, konštrukčných skupinách alebo prístrojoch v súlade s normou DIN EN 61340-5-1
• Upozornenie:
  • Tlaková úpinka ESD nie je izolačná. Nesmie sa používať v oblastiach, v ktorých sa pracuje s otvoreným napätím
