• Menovitá adhézna sila [N.cm^-2]: ≤ 140

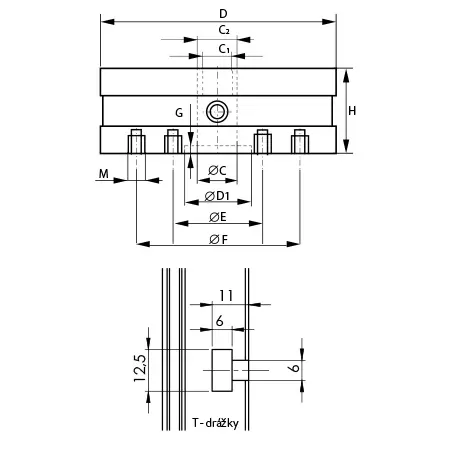

• Rozmer D1 [mm]: 50
• Rozmer G [mm]: 5
• Rozmer C1 [mm]: 15
• Rozmer C2 [mm]: 19
• Rozmer M [mm]: M6
• Rozmer E (rozteč skrutiek) [mm]: 80
• Rozmer F (rozteč skrutiek) [mm]: 120
• Počet pólov: 10
• Rozmery [mm]: 150 x 57
• Hmotnosť [ kg]: 7,3

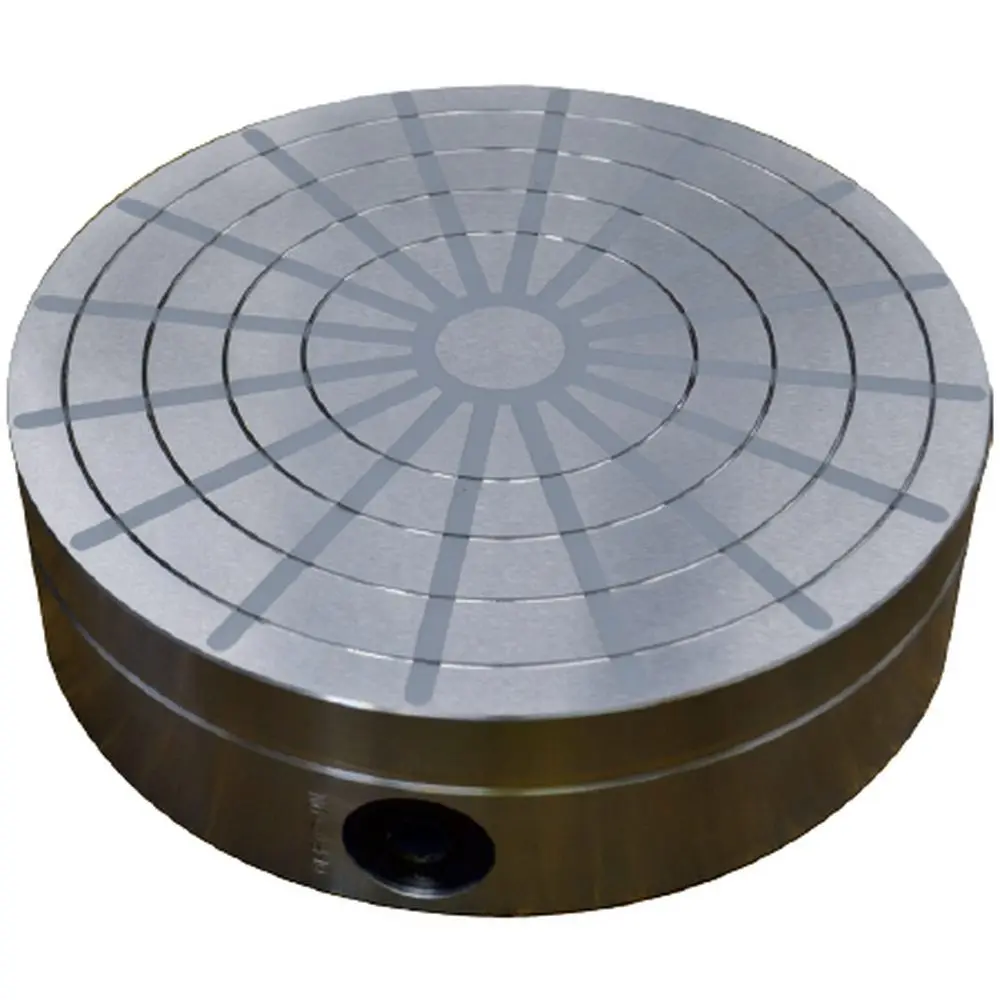

Permanentný magnetický upínač - kruhový WALMAG NEOSTAR D150

Tento kruhový permanentný upínač WALMAG s radiálnym pólovaním,má extrémne vysokú upínaciu silu a je určený pre sústruženie a brúsenie.
Jeho radiálne pólovanie pomáha eliminovať odstredivé sily vznikajúce pri obrábaní.

• V permanentných magnetických upínačoch nájdeme vysoko zmagnetizované materiály,ktoré v určitom usporiadaní umožňujú upínať magnetickú oceľ.
  Za bežných podmienok tieto upínače nestrácajú svoju magnetickú silu.
• KONŠTRUKCIA
  • Robustný pólová doska s radiálnymi pólmi
  • Životnosť (prebrúsenie limit): 5 mm
  • Dvojitý , vysoko výkonný neodymový magnetický systém
  • Pevná oceľová základňa s robustným prepínacím mechanizmom
  • Maximálna upínacia sila až do 140 N.cm^-2v závislosti na veľkosti upínače a obrábaných komponentov
• APLIKÁCIE
  • Sústruženie a brúsenie obrobkov kruhového tvaru
  • Obrábanie čela, vnútorného a vonkajšieho priemeru je možné oddelene alebo v jednej operácii
• UPEVNENIE upínač na STÔL
  • Základňa má zo spodnej strany zahĺbenie s dvoma až štyrmi otvormi pre upnutie na vhodnú prírubu

Súčasti dodávky magnetickej upínacej dosky

• Prepínacie kľúč
• Magnet je, v základnom prevedení, dodávanýbez stredového vŕtania

Voliteľné možnosti dodávky

• Stredové vŕtanie
• Presná strediaci diera
• Prídavné pólová doska
• Pólová doska s T drážkami
• Zostava pólových nástavcov
