• Menovitá adhézna sila [N.cm^-2]: 100
• Odporúčaný minimálny rozmer obrobku [mm]: 36 x 10 x 2 | 50 x 15 x 2
• Riadiaca jednotka: BUR 10
• Rozmery [mm]: 400 x 1 200 x 106
• Hmotnosť [kg]: 295

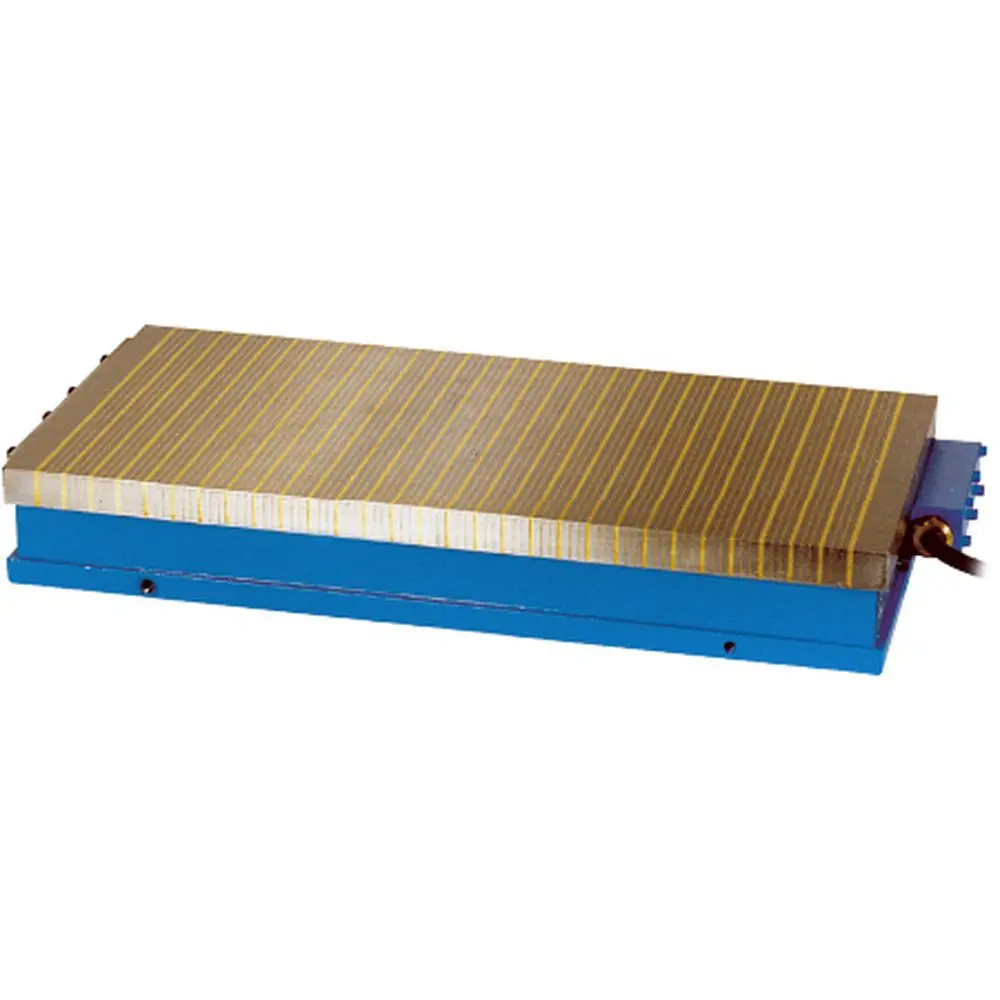

Elektro-permanentný magnetický upínač WALMAG Uniperm 400 x 1200

Tieto upínače v sebe spájajú vysokú kvalitu a priaznivú cenu.
Upínače Uniperm sa obzvlášť hodí k presnému brúsenie ako malých a tenkých, tak veľkých a hrubých obrobkov.

• VYSOKO PRESNÉ BRÚSENIE- Robustná konštrukcia s výnimočnou upínací silou umožňujú upínanie bez deformácií obrobku
• EXTRÉMNY STABILITE- UpínačeUnipermsú navrhnuté tak, aby ako celok tvorili tuhú konštrukciu. Pólová doska, rám a telo elektromagnetu sú pevne mechanicky aj magneticky spojené a tým je docielená vysoká stabilita a presnosť upínače
• VYSOKÁ UPÍNACIE SILA- Elektropermanentné vícecívkový magnetický systém generuje až 130 N.cm^-2upínacie sily, čo je o 60 procent viac ako u klasického upínače s mikro pólovaním
  Výnimočne vysoká upínacia sila zaisťuje, že je obrobok pevne upnutý aj pri plne využitom povrchu upínača. Upínacia sila zostane vysoká aj po 100 000 zapnutí upínače
• Konštrukcia

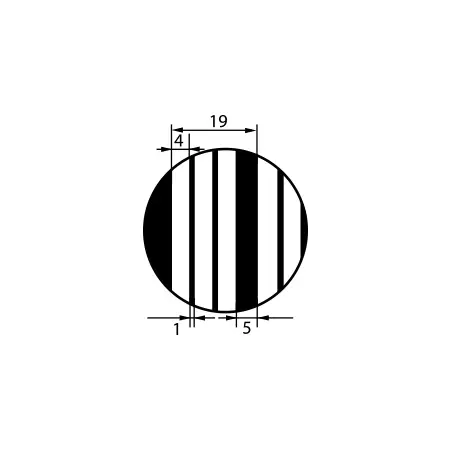

  • Pevná pólová doskaUniperms jemným, priečnym pólovaním, pólovou rozstupom 19 mm (4 + 1 | 4 + 1 | 4 + 5 mm [ocele + mosadze])
  • Menovitá upínacia sila 100 N.cm^-2
  • Tuhá, pevná konštrukcia
  • Vodotesná konštrukcia
• Aplikácie
  • Vysoká presnosť brúsenia širokého rozsahu veľkostí obrobkov
  • Odporúčaný minimálny rozmer obrobku: 36x10 mm a 50x15 mm
  • Minimálna hrúbka obrobkov: 2 mm
• Vhodné ovláda nej
  K dispozícii sú modely napájacích jednotiek BUR5 až BUR20 v prevedení:
  • IP00 - v karte pre inštaláciu do rozvodnej skrine stroja
  • IP54 - zabudované v samostatnej elektrickej skrini
  • Napájacie napätie: Štandardne 400 v, ale aj 230 v (Na zákazku)

Súčasti dodávky magnetické upínacie dosky

• Dorazové lišty
• Súprava upínok
• Napájací elektrický kábel 3 m
