• Výkon motora [W]: 5 500
• Vzdialenosť hrotov [mm]: 850
• Výška hrotov [mm]: 200
• Točný priemer nad ložom [mm]: 400
• Točný priemer nad sedlovou medzerou [mm]: -
• Točný priemer nad suportom [mm]: 245
• Šírka lôžka [mm]: 260
• Priechod vretena [mm]: 52
• Upnutie vretena: DIN 55029, D1 - 5
• Rozsah otáčok (plynulo) [U.min^-1]: (2) 50 ÷ 450 / 450 ÷ 2 500
• Rozsahy strojových posuvov platia,
  a možno ich používať, z bezpečnostných dôvodov,
  iba pri nižších otáčkach (50 až 450 U.min^-1) vretená
  • Rozsah pozdĺžnych posuvov [mm.ot^-1]: (20) 0,025 ÷ 2,0
  • Rozsah priečnych posuvov [mm.ot^-1]: (20) 0,012 ÷ 1,0
• Metrický závit [mm]: (26) 0,2 ÷ 14
• Palcový závit [TPI]: (42) 1 ÷ 80
• Priemer pinoly [mm]: 50
• Dráha pinoly [mm]: 120
• Kužeľ pinoly : MK 3
• Rozmery stroja (š x h x v) [mm]: 1 900 x 1 000 x 1 610
• Hmotnosť ca. [kg]: 1 185

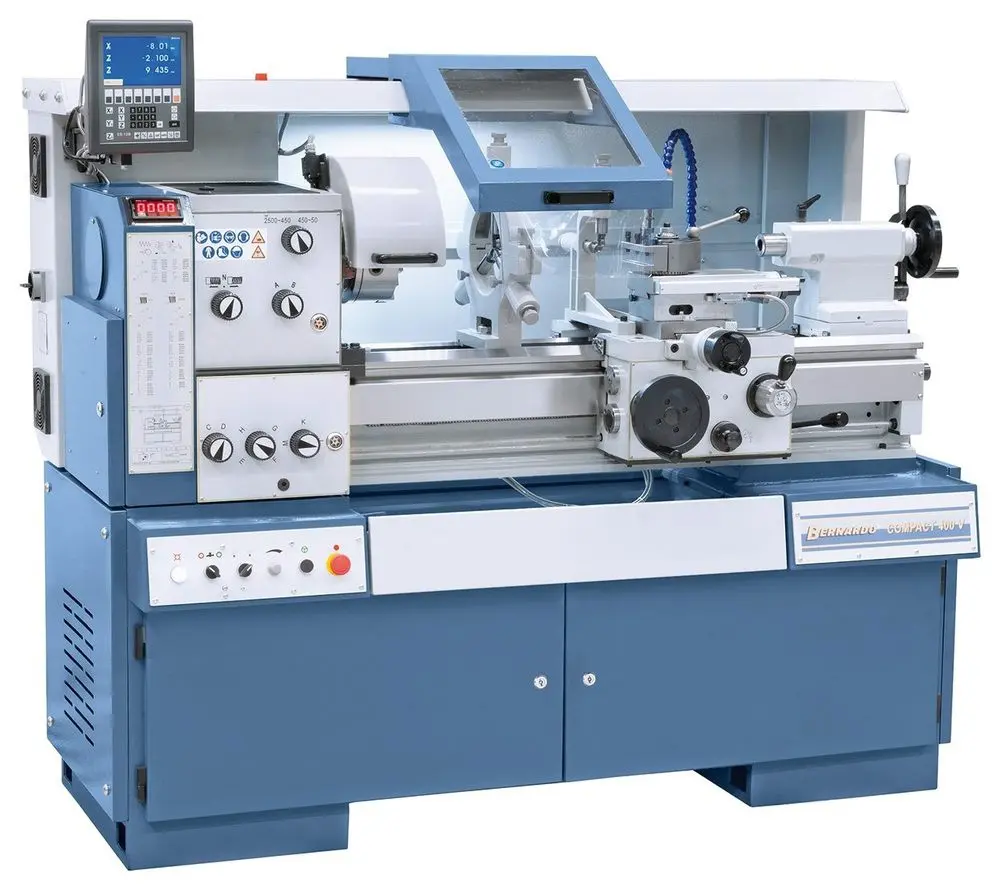

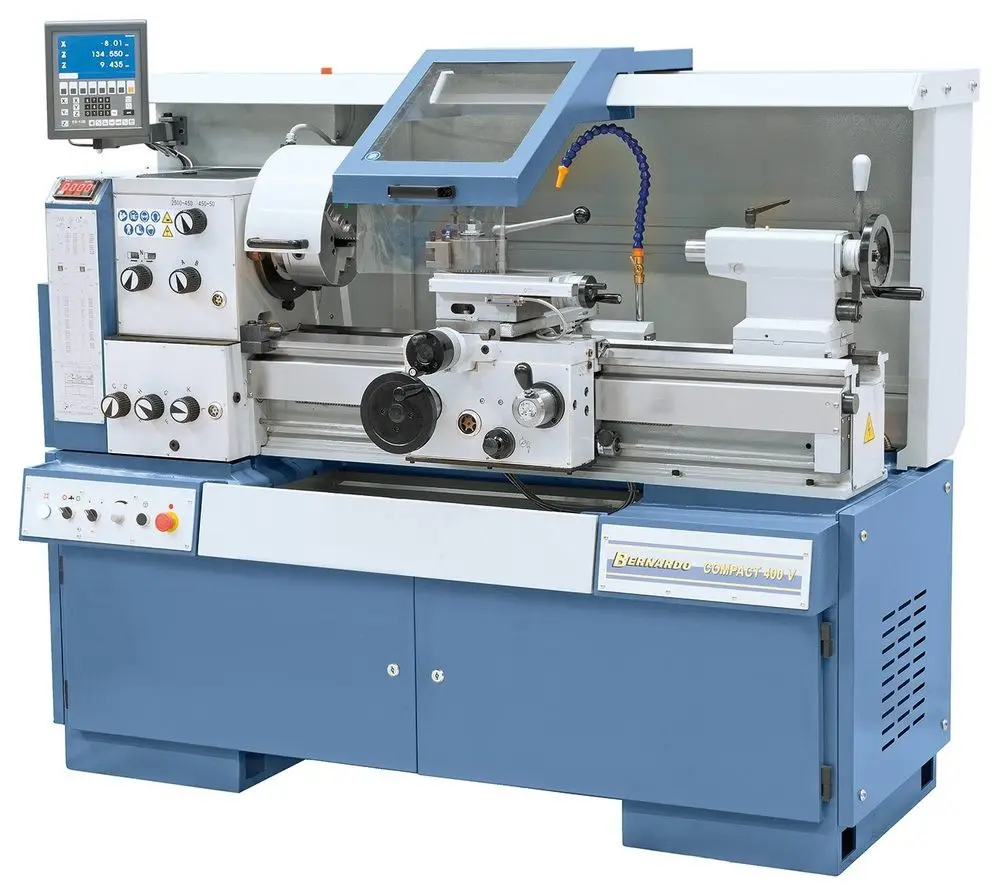

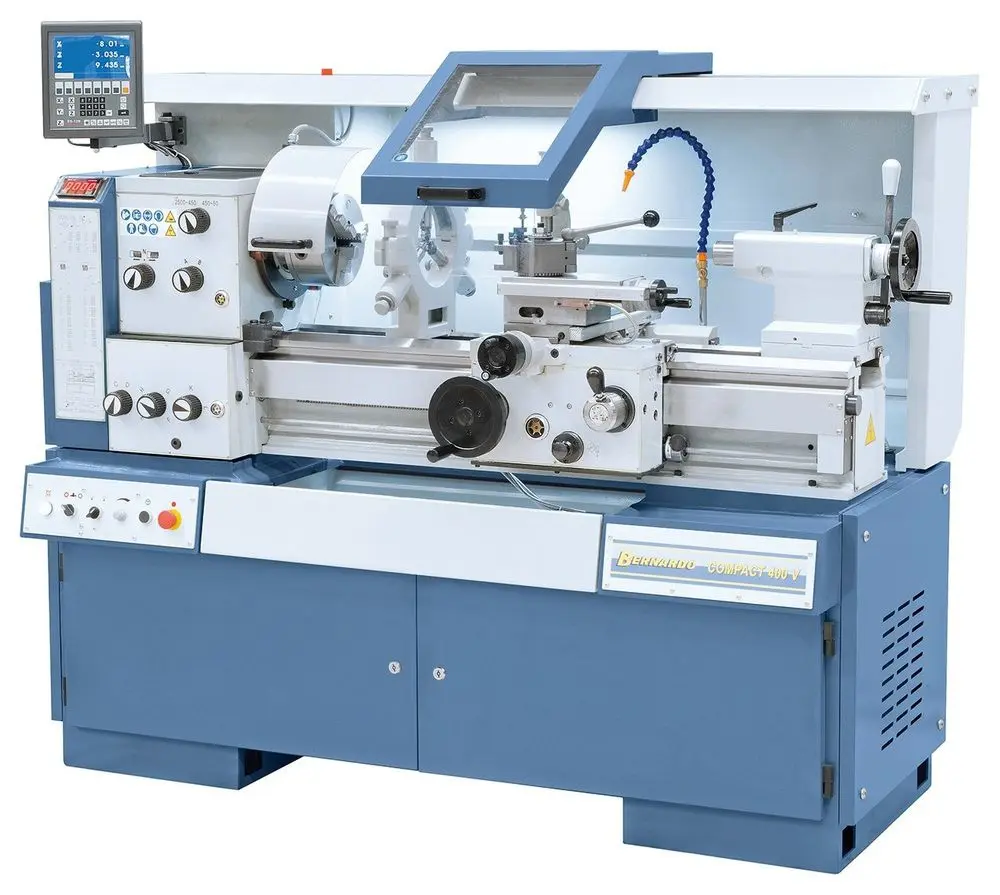

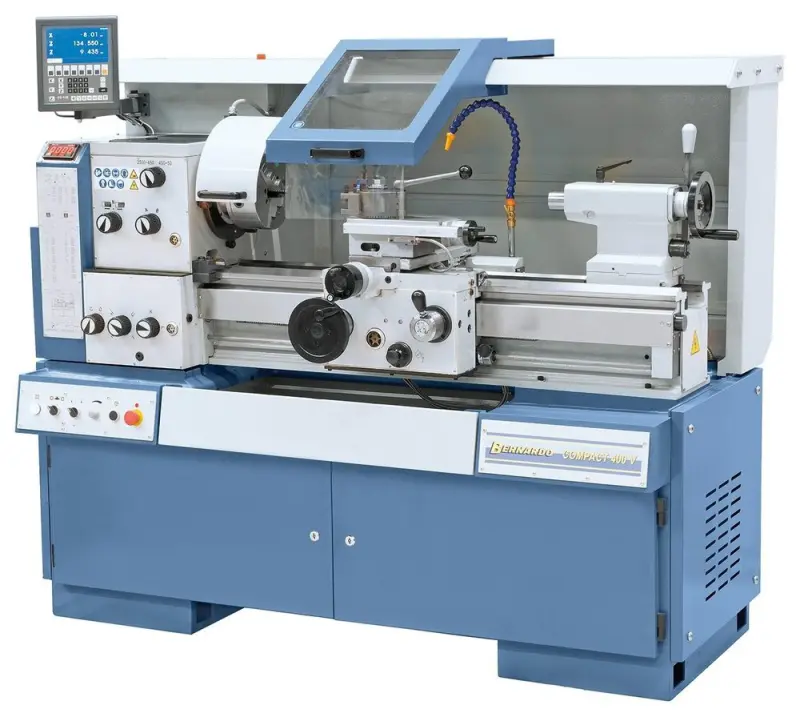

Univerzálny sústruh Bernardo Compact 400 V s digitálnym odmeriavaním

Univerzálne sústruhy Bernardo Compact Vario boli navrhnuté špeciálne pre hospodárnosťkusovej a malosériovej výroby s vysokou presnosťou. Tento model s jednoduchou obsluhou jevhodný pre strojárstvo, výrobu a stavbu zariadení a kusovú výrobu a je vybavenýplynulou reguláciou otáčok pre požadované nastavenie reznej rýchlosti v závislostina vykonávané operáciu a druhu obrábaného materiálu.
Základná výbava dodávky sústruhuobsahuje všetky dôležité príslušenstvo (3osé odmeriavanie, lunety, LED osvetlenie stroje,bezpečnostné prvky podľa normy CE, ...).

• Delta frekvenčný menič zabezpečuje vysoký krútiaci moment v dolnom rozsahu otáčok a takmer konštantné otáčky pri zaťažení

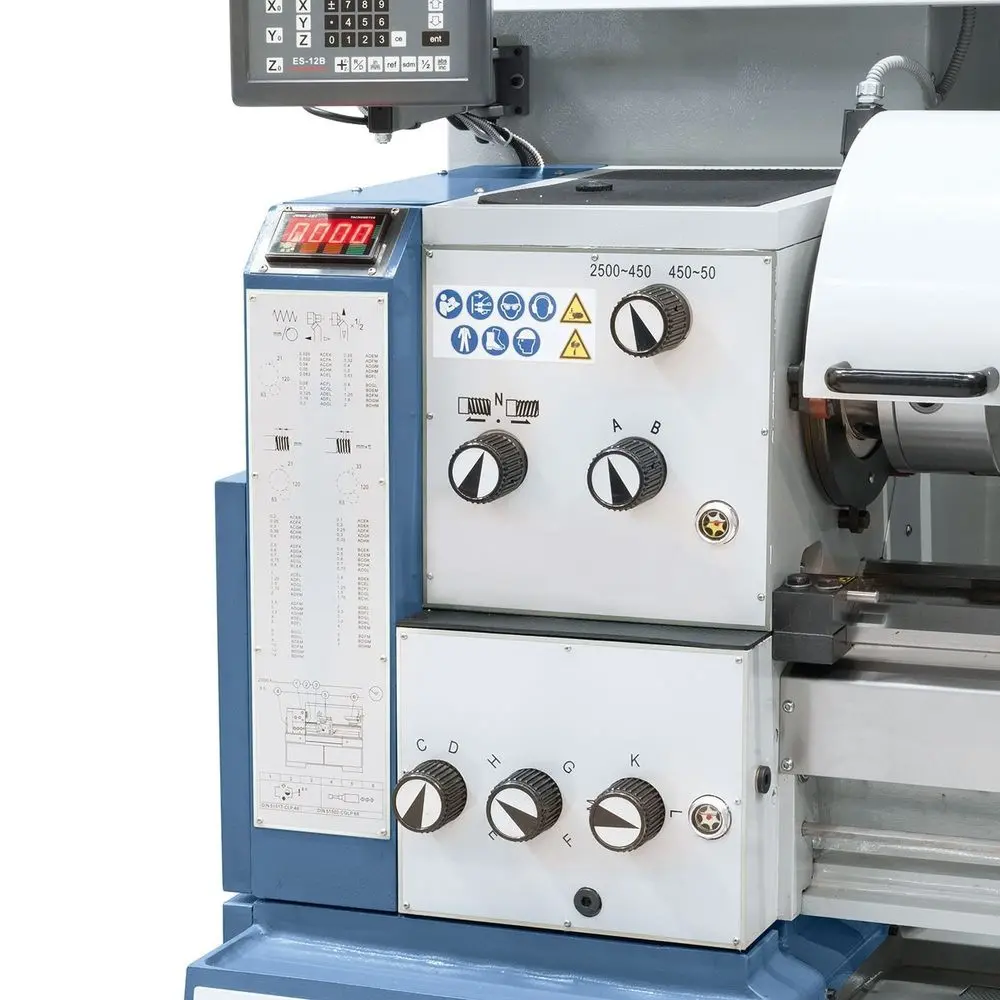

• Plynulá regulácia otáčok s odčítaním nastavených otáčok na digitálnom displeji
• Pre minimalizáciu vplyvu chvenia na obrábanie je masívny prizmatické lôžko vystužené rebrovaním
• Všestranné možnosti využitia sústruhu je vo všeobecnom strojárstve, výrobe, kusovej výrobe, ...
• Ľahko ovládateľné nastavovanie veľkosti posuvov je ľahké a presné
• Moderné uloženie hlavného vretena v presných ložiskách s kosouhlým stykom
• Kalená a brúsená ozubené kolesá a hriadele sú tiež v posuvovej prevodovke

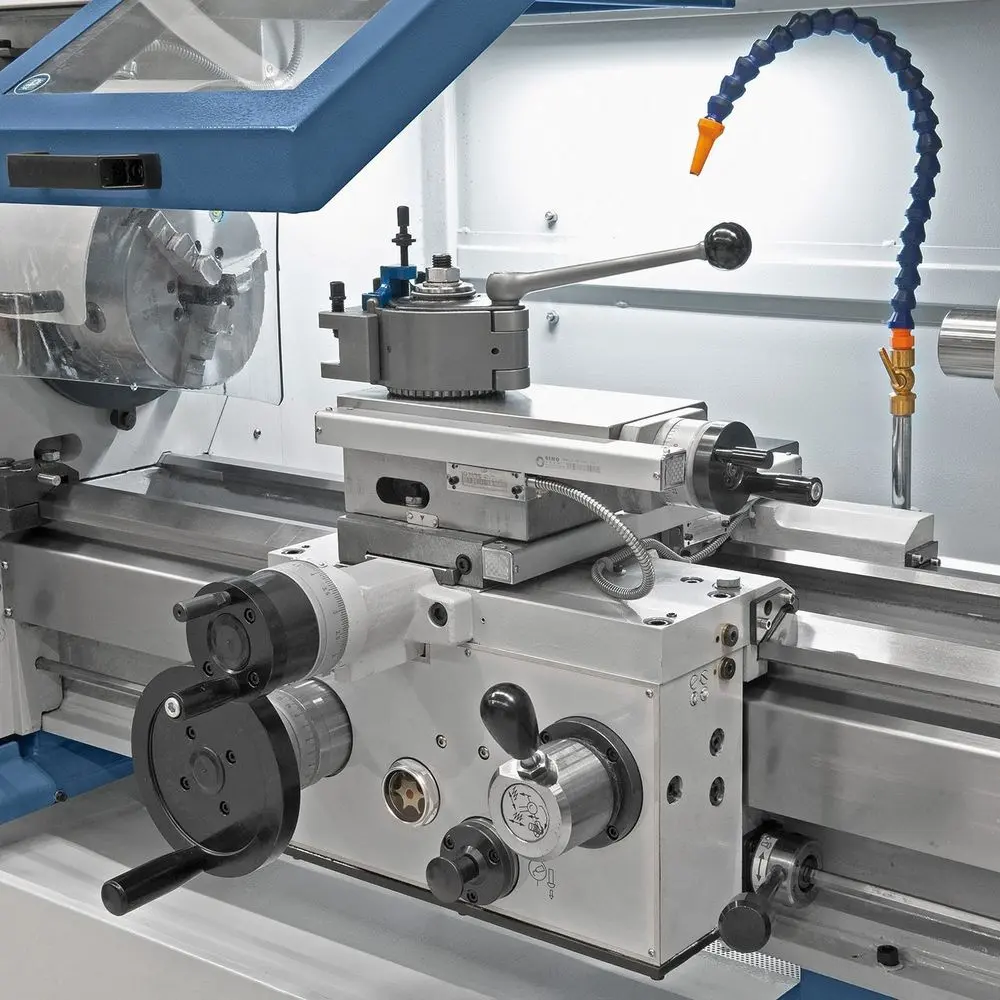

• Centrálne a ľahko ovládateľné zapínanie posuvov a rezanie závitov prostredníctvomvodiaceho skrutky a ťažné hriadeľa
• Lôžka strojov je odliate v jednom kuse a je obzvlášť odolné vibráciám a proti krúteniu,čo je hlavnou podmienkou pre presné sústruženie
• Ľahko výsuvná vaňa na triesky uľahčí priestorové umiestnenie stroje
• Sériovo s veľkým priechodom vretena pre opracovanie dlhých obrobkov až do priemeru 52 mm

Súčasti dodávky sústruhu Bernardo Compact

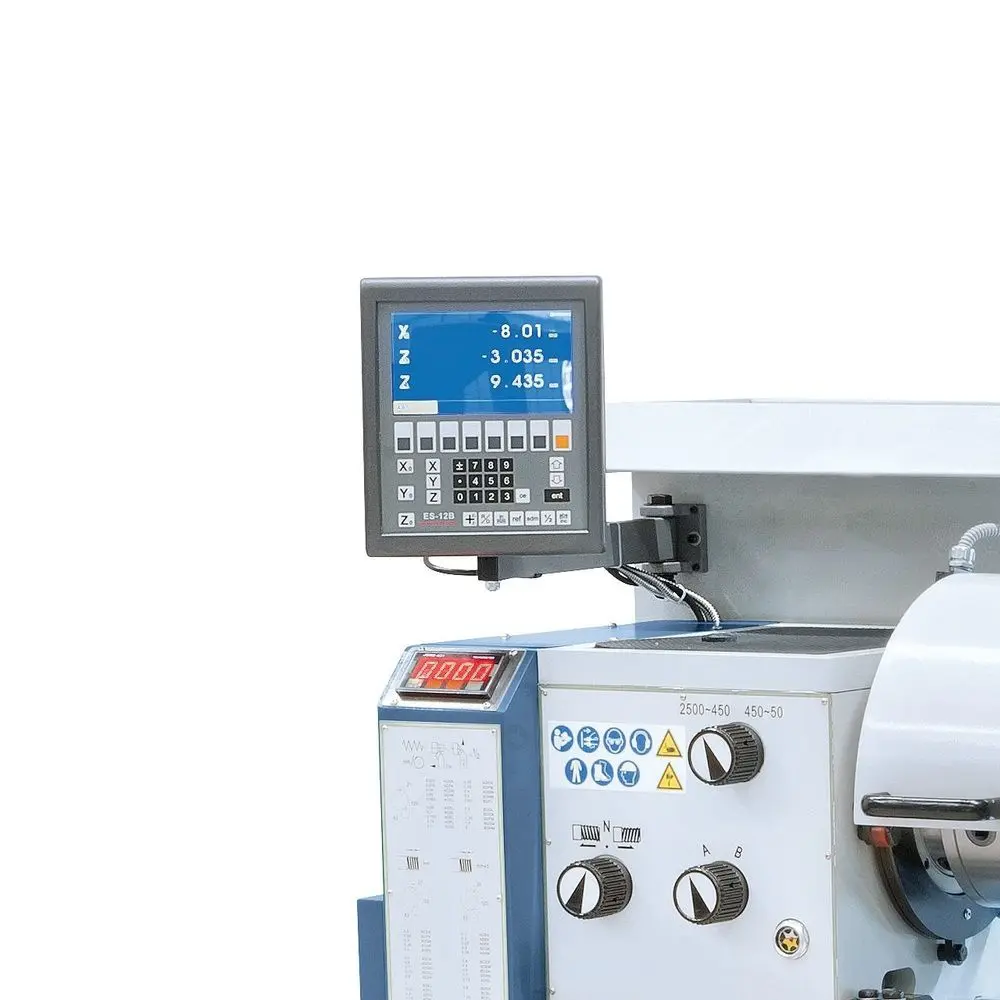

• 3osé digitálne odmeriavanie ES-12 V s LCD displejom

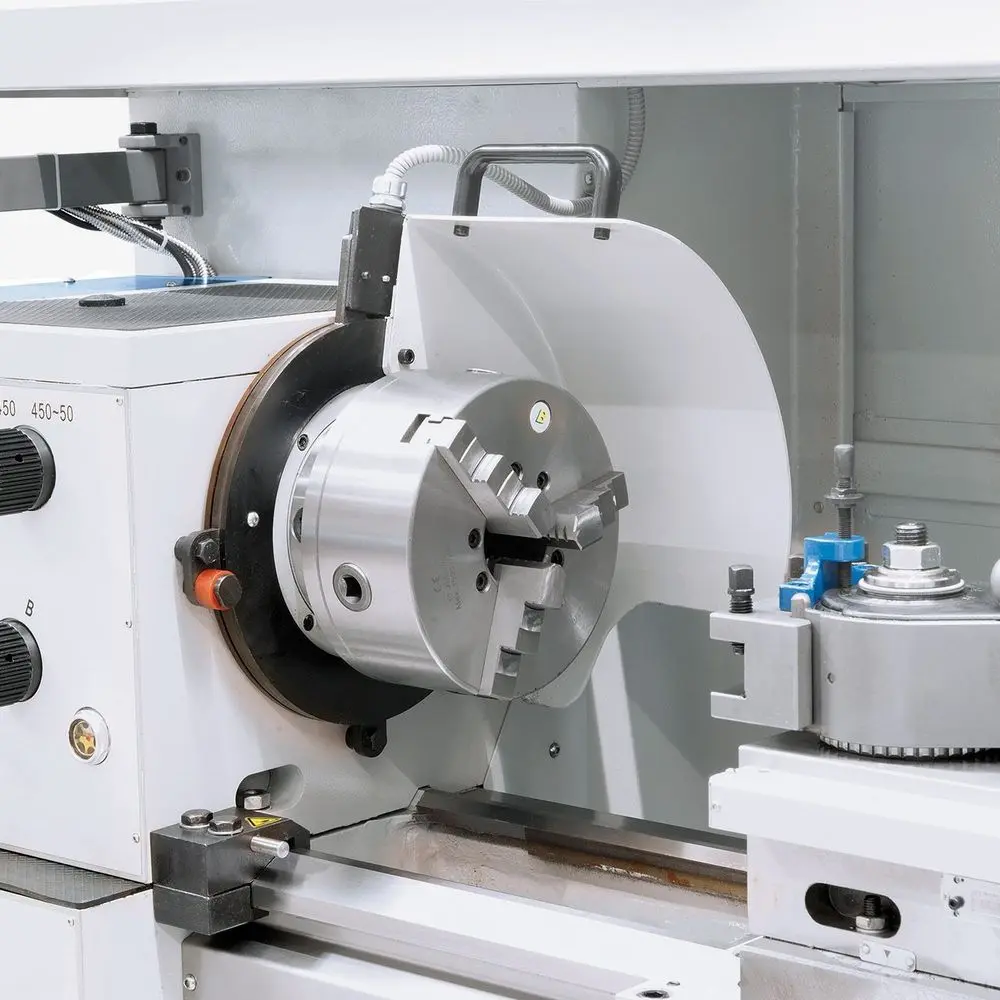

• 3čelisťové skľučovadlo PS3-200 mm/D5
• Lícna doska 320 mm

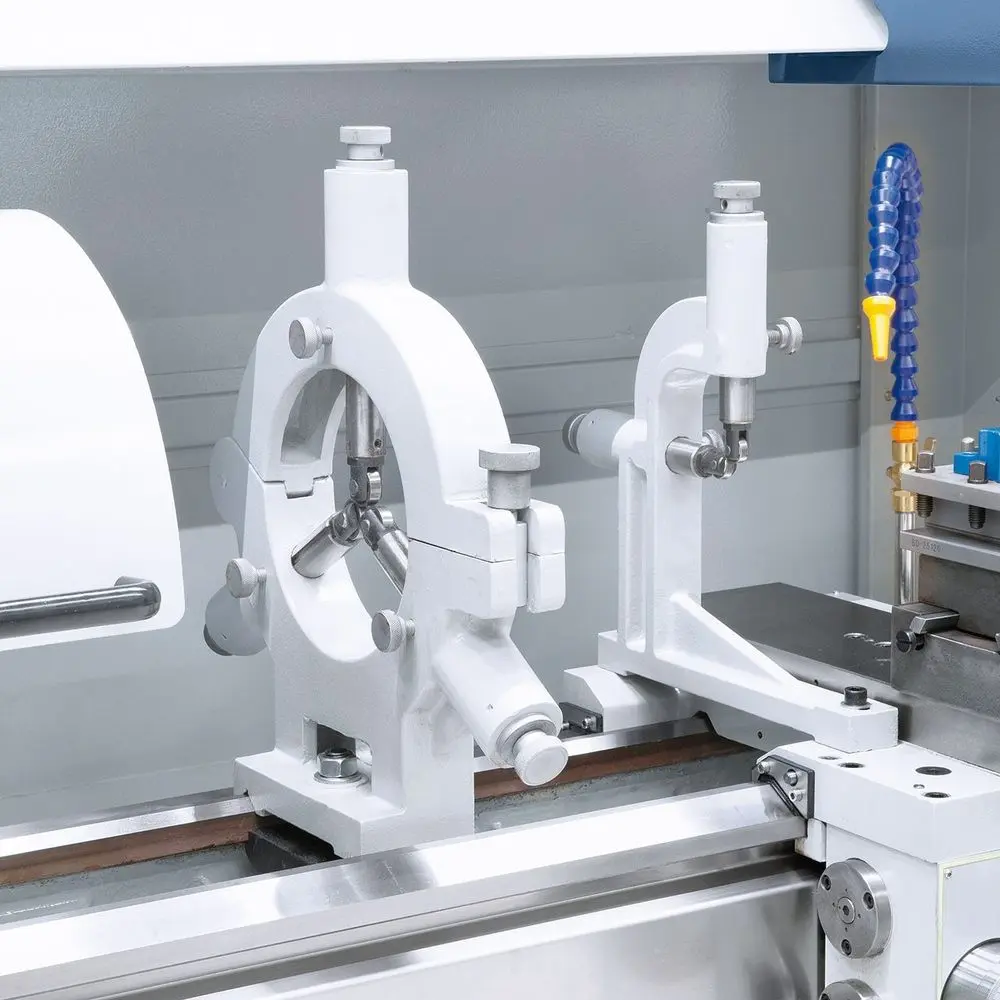

• Pevná luneta - priechod priem. max. 130 mm
• Pohyblivá luneta - priechod priem. max. 100 mm
• Chladiaci systém

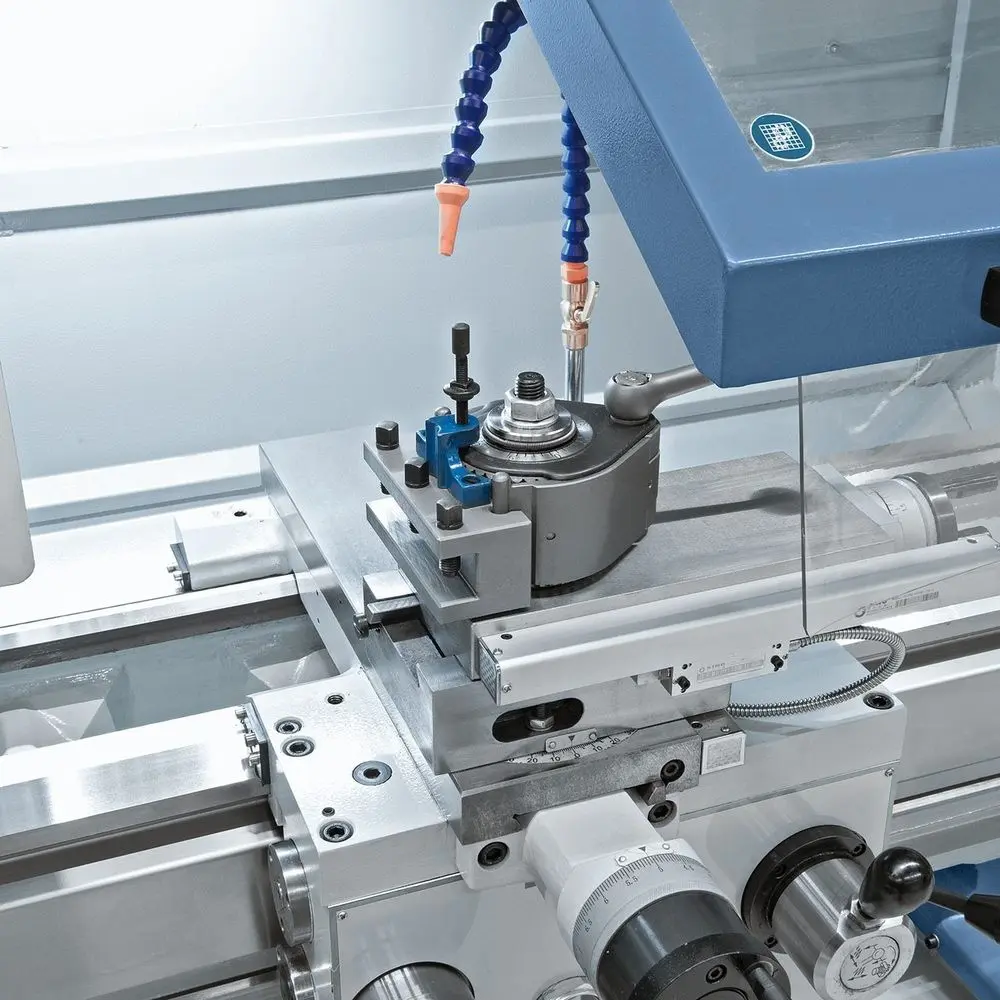

• Rýchloupínací nožový držiak vr. 4 priamych vložiek
• Ochranný kryt u rýchloupínacieho nožového držiaka
• Dĺžkový mikrometrický doraz
• Klzná spojka
• Motor s magnetickou brzdou podľa normy CE
• Prvotné olejová náplň Shell Tellus 46
• Frekvenčný menič
• Digitálne zobrazenie počtu otáčok
• Výsuvná vaňa na triesky
• LED pracovné osvetlenie

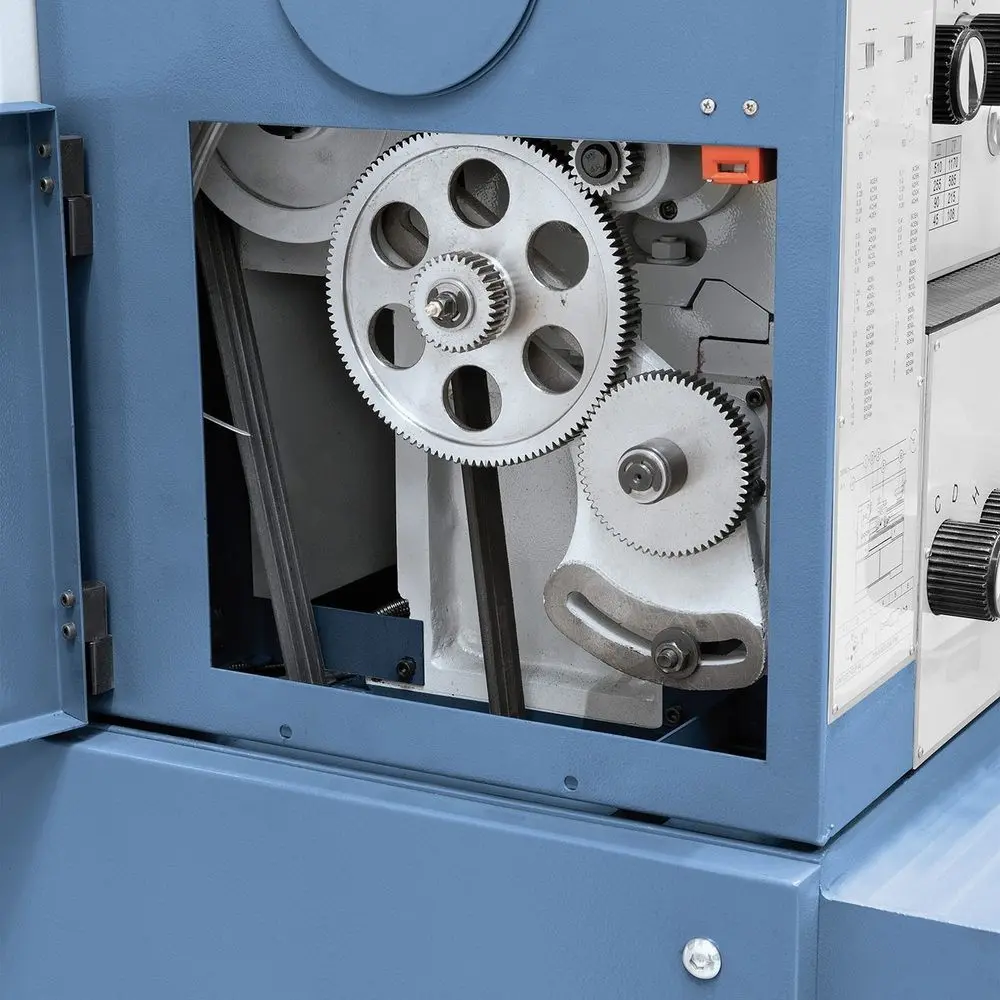

• Výmenné kolesá (pre sústruženie závitov)
• Redukčná púzdra
• 2 strediaci hrotmi
• Zadná stena na zachytávanie triesok
• Servisné a obslužné náradie
