• Výkon motora [W]:2 200
• Výkon motora - posuv [W]:375
• Rozmery stola [mm]:750 x 320
• Vertikálne upínacie plocha [mm]:825 x 225
• Dráha pojazdu (pozdĺžny) (x) [mm]:310 (350^*)
• Dráha pojazdu (priečny) (y) [mm]:160 (200^*)
• Dráha pojazdu (vertikálne) (z) [mm]:295 (335^*)
• Nosnosť stola [kg]:280
• Rozmery (š x h x v) [mm]:1 450 × 1 230 × 1 920
• Hmotnosť [kg]:1 280


^*manuálne

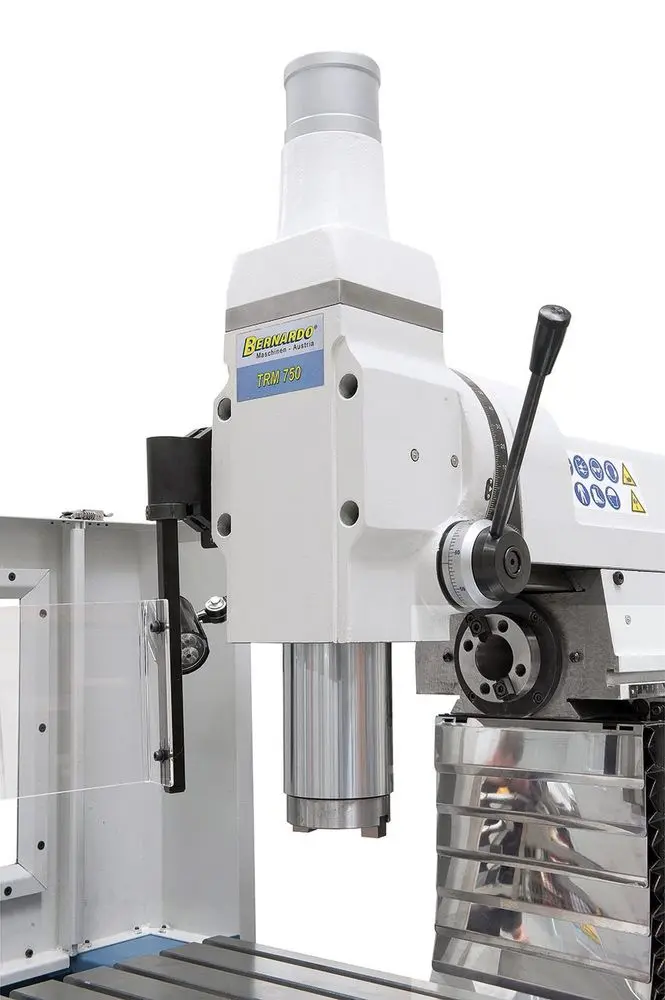

vertikálnych frézovacia hlava:

• Upínanie vo vretene (vertikálne):ISO 40
• Otáčky vretena , vertikálne [U.min^-1]:(12) 50 ÷ 2 000
• Vzdialenosť vreteno/stôl [mm]:65 ÷ 405
• Vyloženie [mm]:max. 485
• Zdvih pinoly [mm]:120

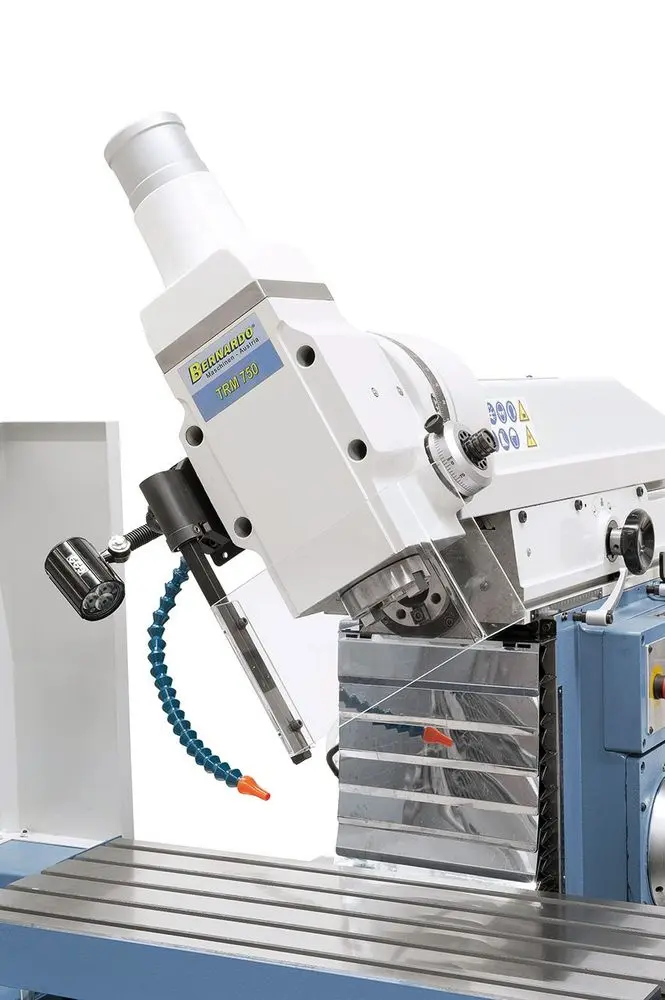

• Natáčanie frézovacie hlavy [°]:± 90

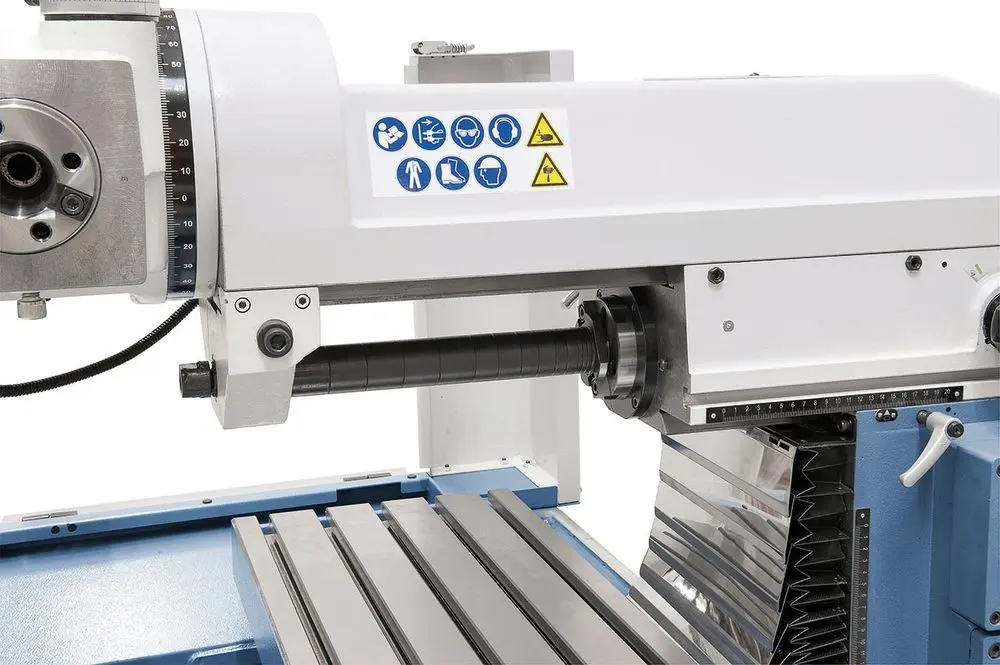

horizontálne frézovacia hlava:

• Upínanie vo vretene (horizontálne):ISO 40
• Otáčky vretena, horizontálne [U.min^-1]:(12) 50 ÷ 2 000
• Vzdialenosť vreteno/stôl [mm]:35 ÷ 370

Strojové posuvy

• Posuv pozdĺžny (plynule) [mm.min^-1]:8 ÷ 450
• Posuv priečny (plynule) [mm.min^-1]:8 ÷ 450
• Posuv vertikálne (plynule) [mm.min^-1]:8 ÷ 450
• Rýchloposuv v osi X, Y, Z [mm.min^-1]:720
• Veľkosť T-drážky (šírka/vzdialenosť/počet) [mm]:14/63/5
• Veľkosť T-drážky - vertikálny upínacia plocha (šírka/vzdialenosť/počet) [mm]:14/126/2

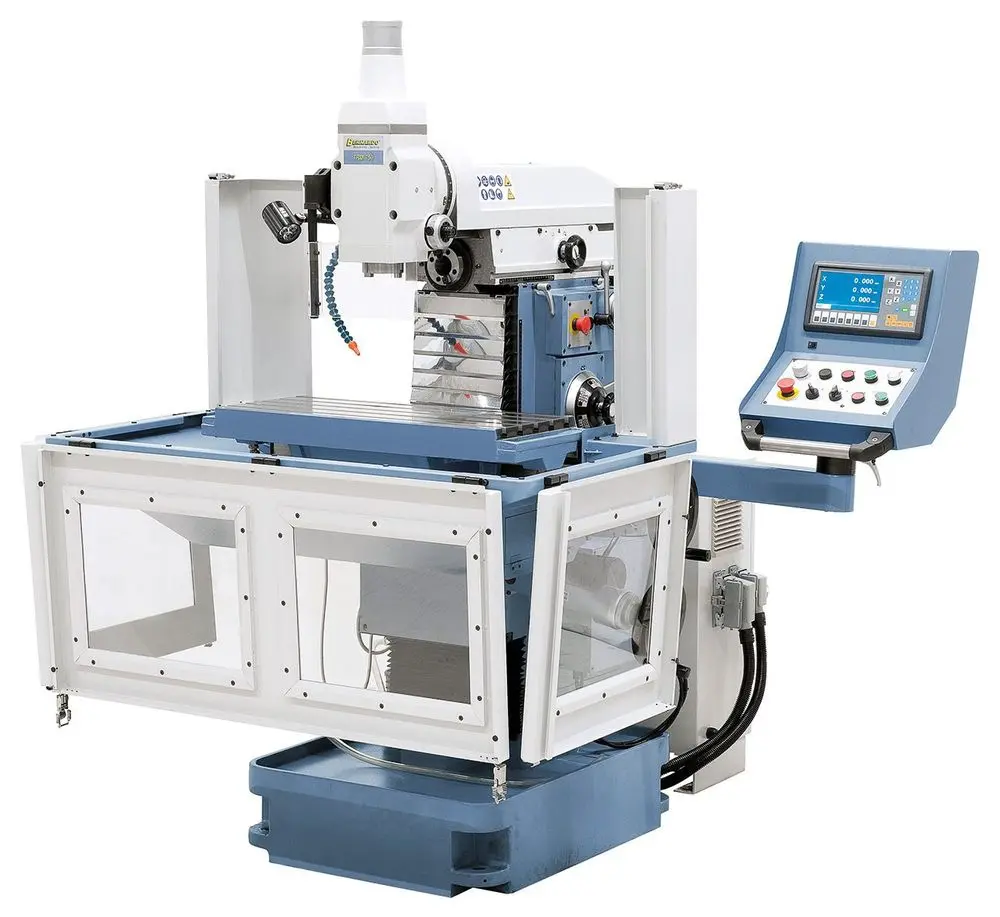

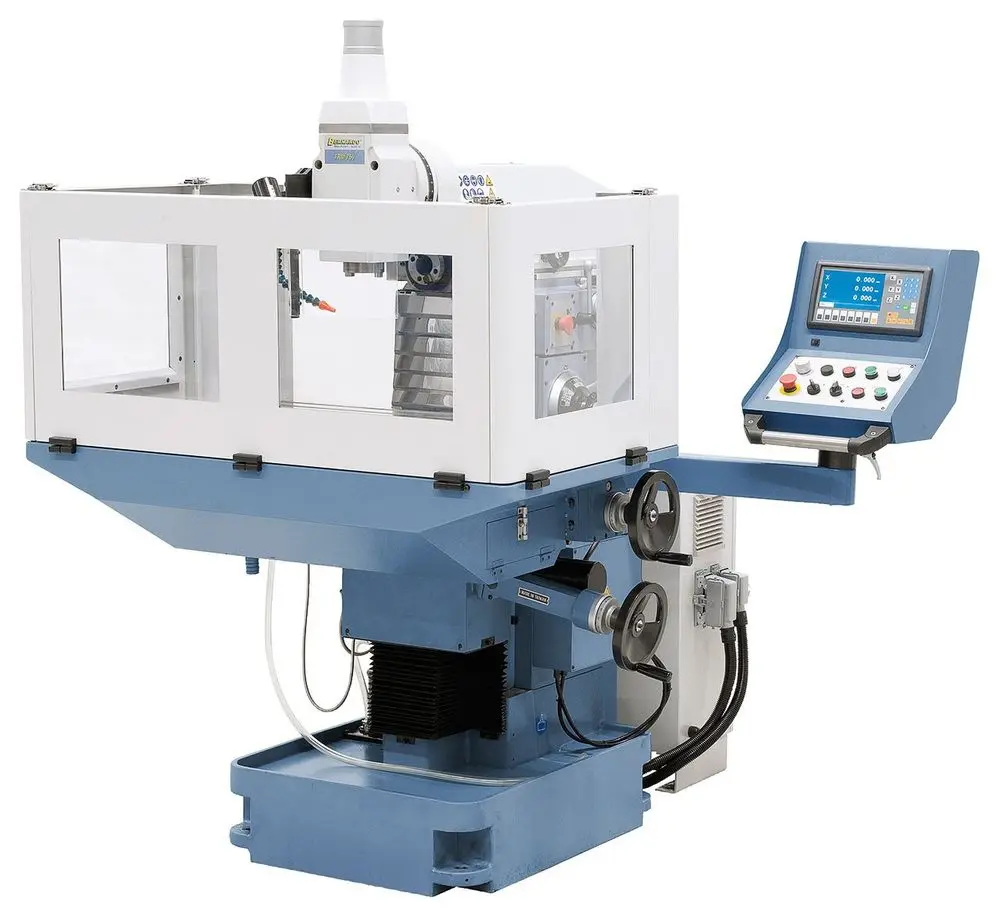

Univerzálne a nástrojarske frézka Bernardo TRM 750 s digitálnym odmeriavaním 3 os

Nástrojárske frézky Bernardo TRM so svojou stabilnou a ťažkú liatinovú konštrukcií vrátane vysokej tuhosti strojných súčastí sú vhodné pre realizáciu ľahkého a stredne ťažkého frézovanie.
Tento model je schopný vykonávať horizontálne, vertikálne a šikmé frézovanie už v základnom prevedení.
Uplatnenie tohto modelu nástrojárske frézky Bernardo je pri výrobe nástrojov a foriem v MODELÁRNA, ale aj v praktickej výučbe.

• Centrálne mazanie vodiacich plôch
• Súčasťou dodávky jedigitálne odmeriavanie polohy ES-12 H s LCD displejom v osiach X/Y/Z
• Posuvové, predpäté,guličkové skrutkybez vôle pre úplne presný chod vo všetkých troch osiach

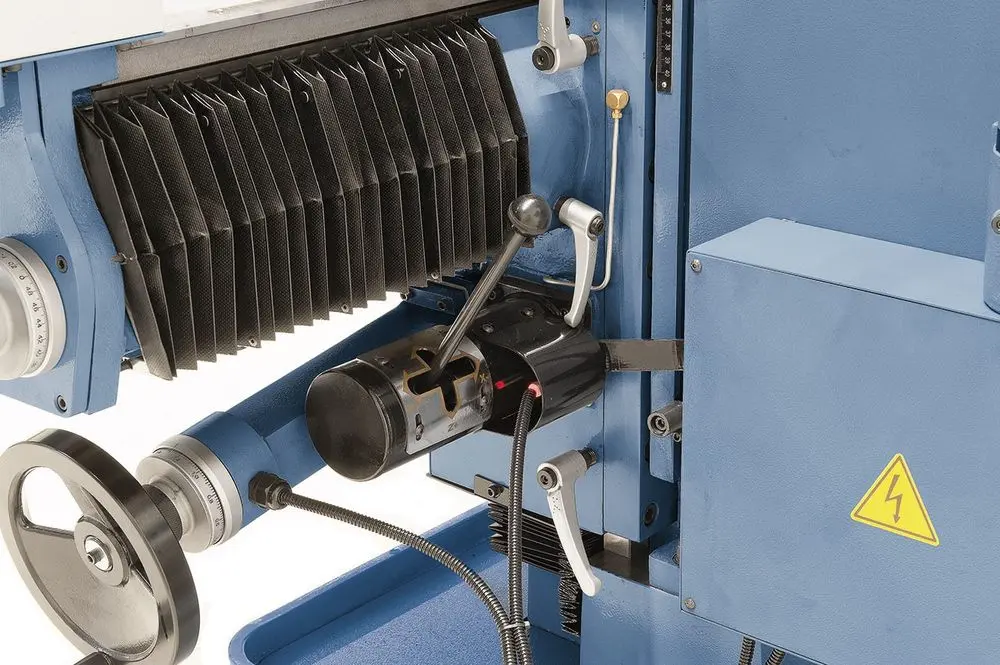

• K štandardnému vybaveniu patrí manuálne aj automatické posuvy vrátane rýchloposuvom, a to vo všetkých troch osiach
• Plynulo nastaviteľná rýchlosť posuvu pomocoufrekvenčného meniče

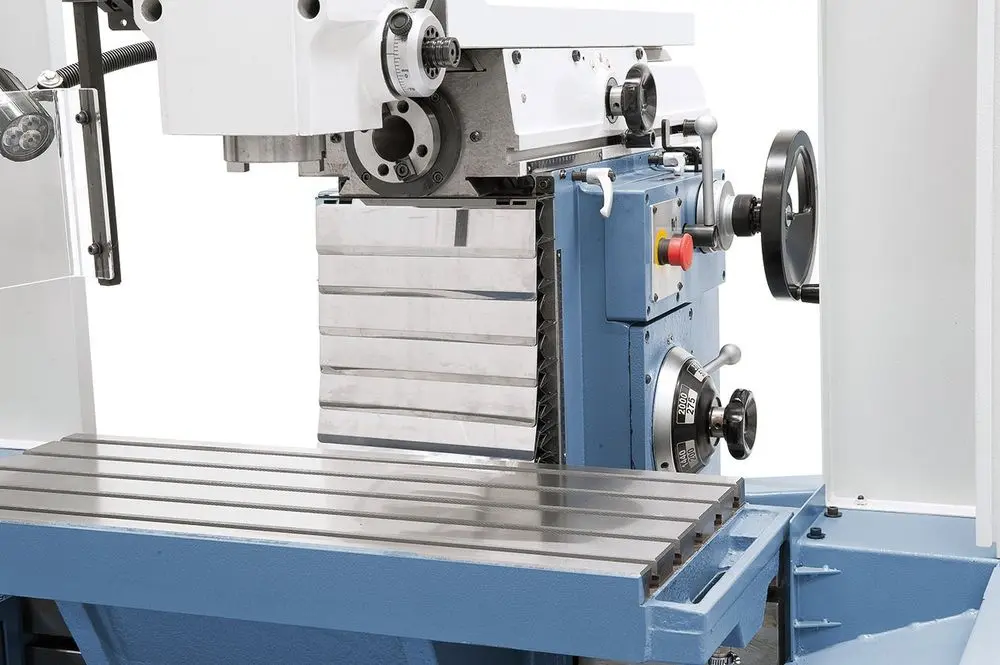

• Na vertikálnej upínaciu plochu (prevedenie s 2 T-drážkami) možno selektívne osadiť:
  • pracovný stôl
  • univerzálne otočný stôl
  • veľké obrobky

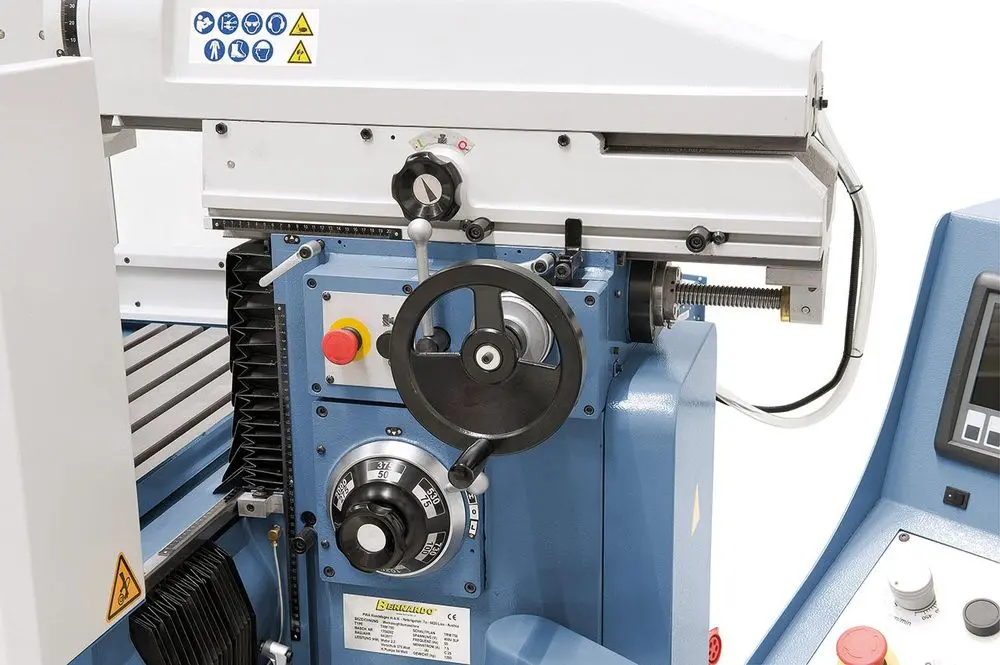

• Horné rameno s presnou prevodovkou pre reguláciu otáčok vretena
• Bohato dimenzované rybinové vedenie pre os X, Y a Z
• Ťažká základňa z masívnej liatiny umožňuje kľudný chod frézky bez vibrácií as vysokou presnosťou

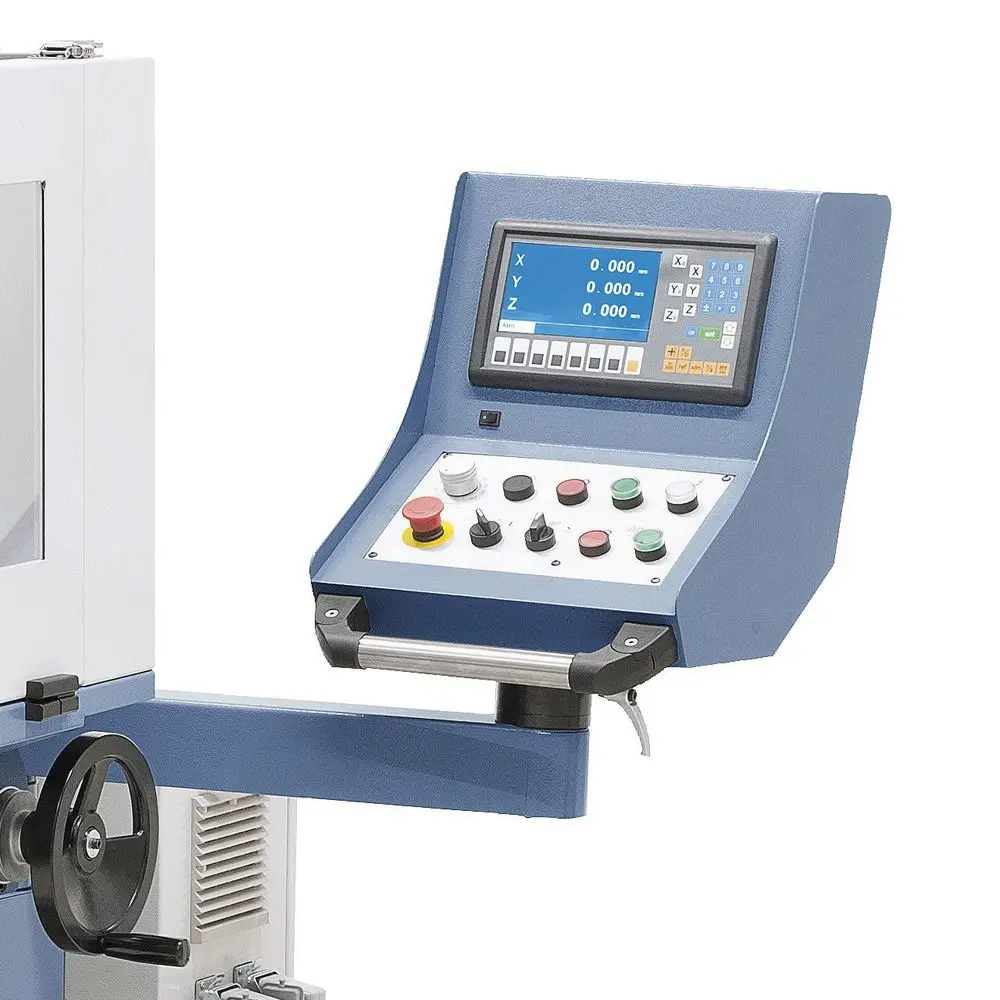

• Vrátane prehľadného ovládacieho pultu zabudovaného na otočnom ramene

Súčasti dodávky univerzálne frézky Bernardo

• Digitálne odmeriavanie všetkých 3 osí ES-12 H s LCD displejom
• LED pracovné osvetlenie
• Chladiace zariadenie
• Strojné posuvy pre osi X, Y a Z
• Horizontálne oporné ložisko

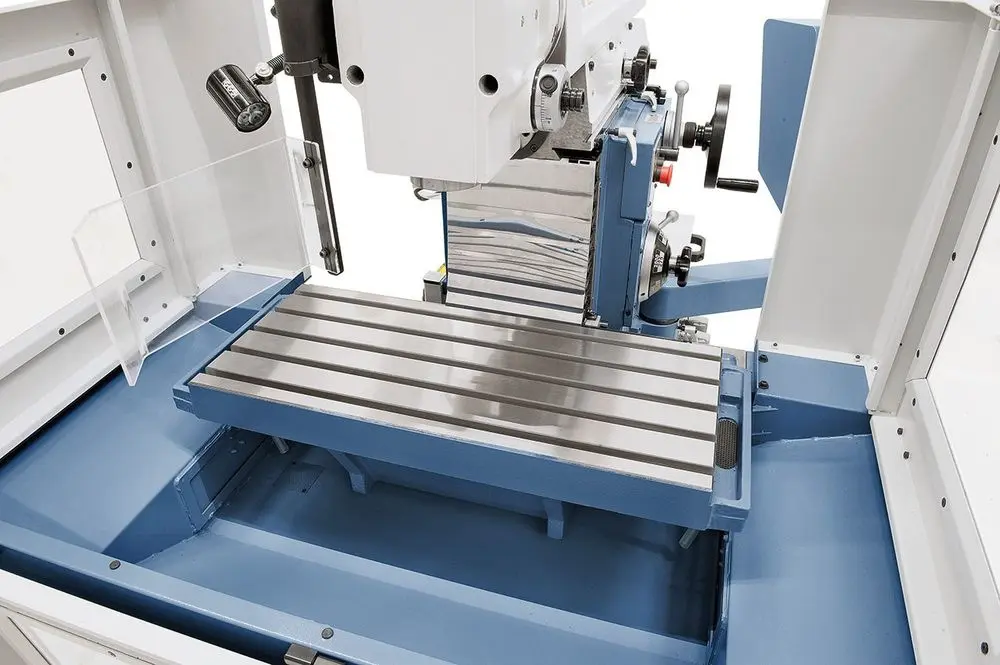

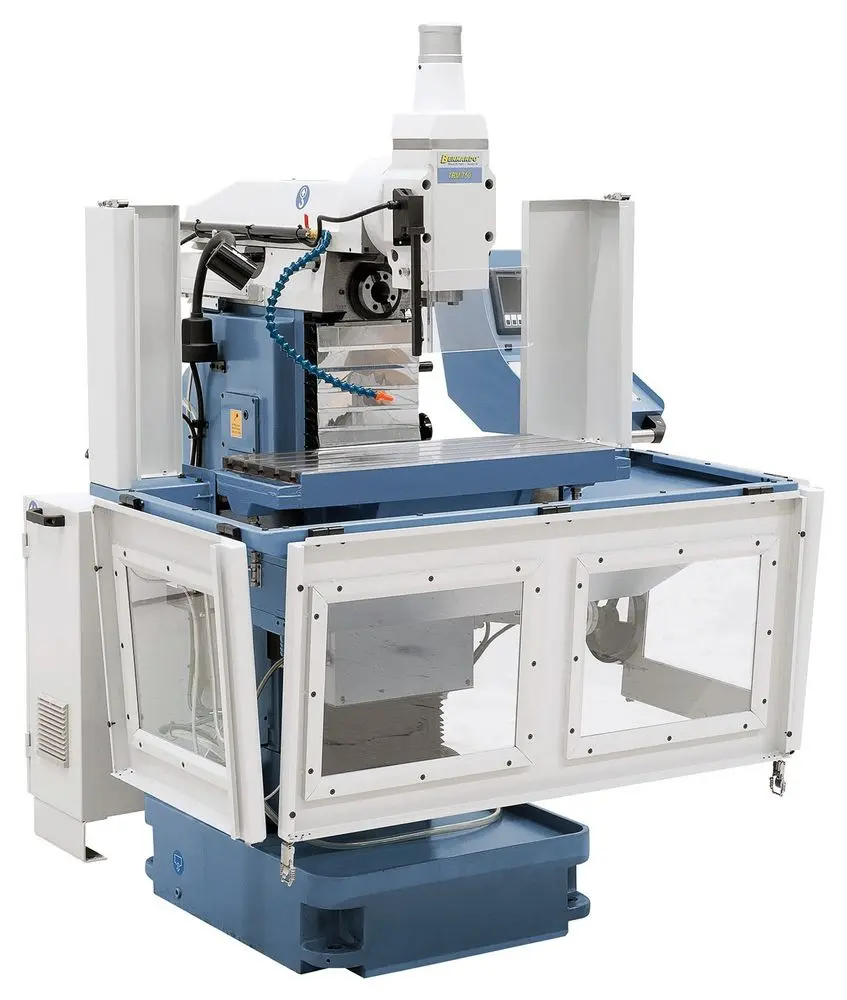

• Univerzálne ochranné kryty frézovacieho stola
• Guľôčkové skrutky na všetkých osiach
• Upínacia skrutka M 16 vo vretene

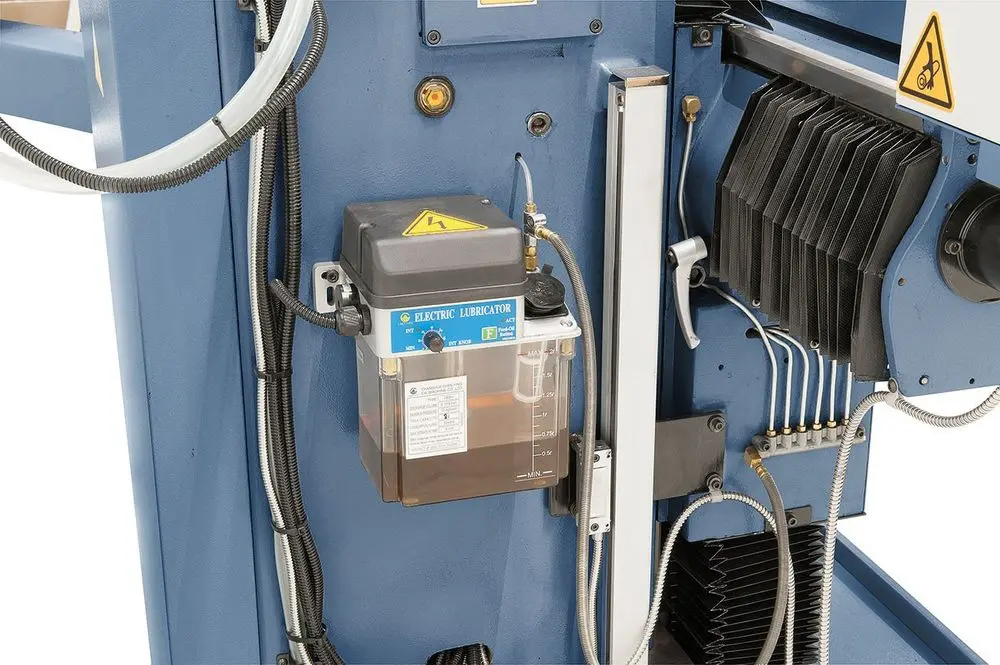

• Centrálne mazanie s elektrickým pohonom
• Frekvenčný Delta menič pre reguláciu posuvov
• Lamelový ochranný kryt
• Dlhý frézovací tŕň ISO 40/27 mm
• Redukcia SK 40/MK 3
• Redukcia MK 3/MK 2
• redukcia MK 3/MK 1
• Upínacie puzdro ISO 40 (DIN 69871) vrátane klieštin 5-25 mm (7 ks)
• Obslužné náradie
