výkon 5,5 kW, otáčky (2 st. - plynule) 40 ÷ 2000 U.min-1, kužeľ vretena ISO 40, zdvih pinoly 60 mm, vyloženie max. 620 mm, vzdialenosť vreteno/stôl max. 520 mm, naklopenie hlavy ± 90 °, vertikálne a horizontálne vreteno, posuvy poháňané servomotorom
Výkon motora pre posuv (X/Y/Z) [W]:1 500/1 500/2 300
Veľkosť stola [mm]:800 x 450

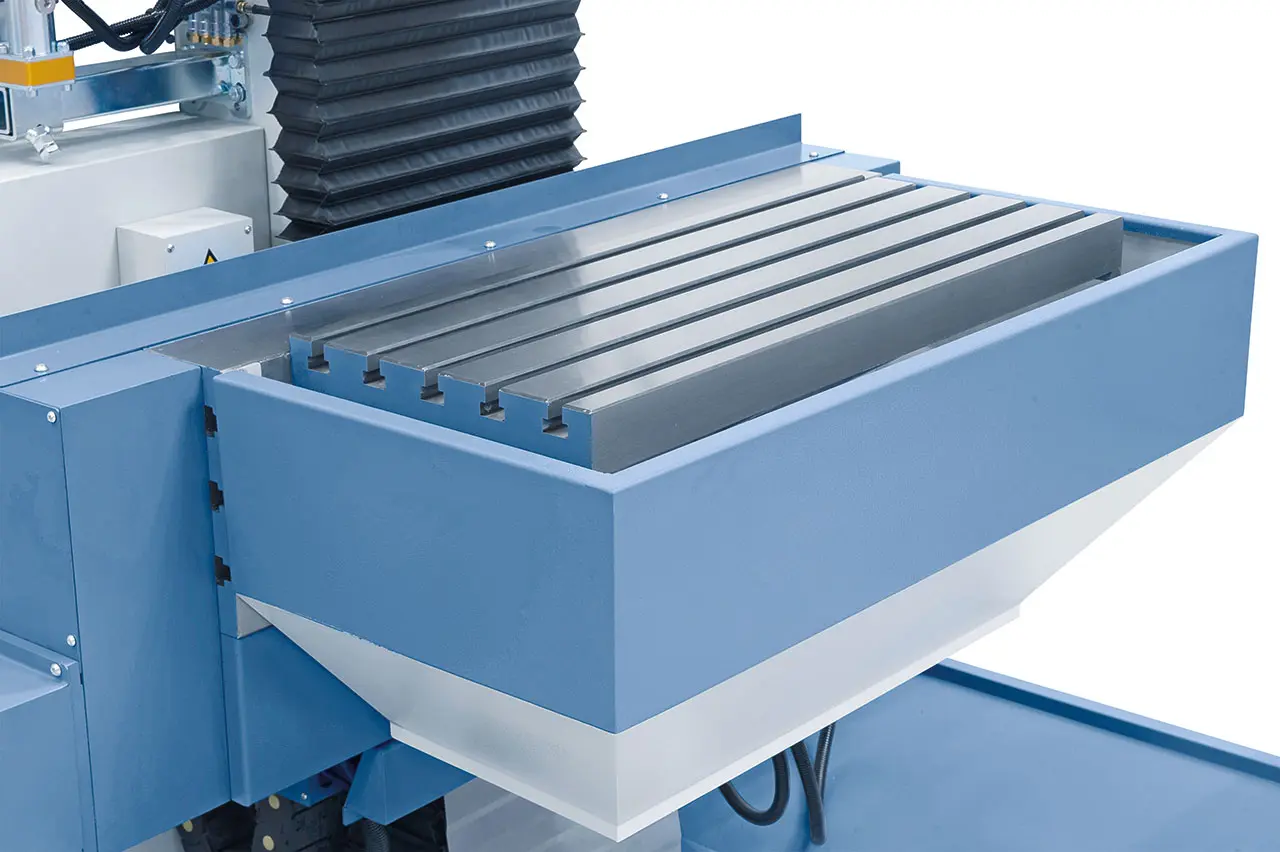

Vertikálne upínacie plocha [mm]:1 190 x 250
Dráha pojazdu (pozdĺžny) (x) [mm]:600
Dráha pojazdu (priečny) (y) [mm ]:450
Dráha pojazdu (vertikálne) (z) [mm]:450
Nosnosť stola [kg]:300
Strojové posuv (X, Y a Z) [mm.min-1]:10 ÷ 1 000
Rýchloposuv (X, Y a Z) [mm.min-1]:1 200
T-drážky ( počet/šírka/rozteč) [mm]:5/14/63
Veľkosť T-drážky vertikálneho stola (počet/šírka/rozteč)[mm]:3/14/63
Rozmery (š x h x v) [mm]:1 700 x 1 900 x 2 000
Hmotnosť [kg] :1 700

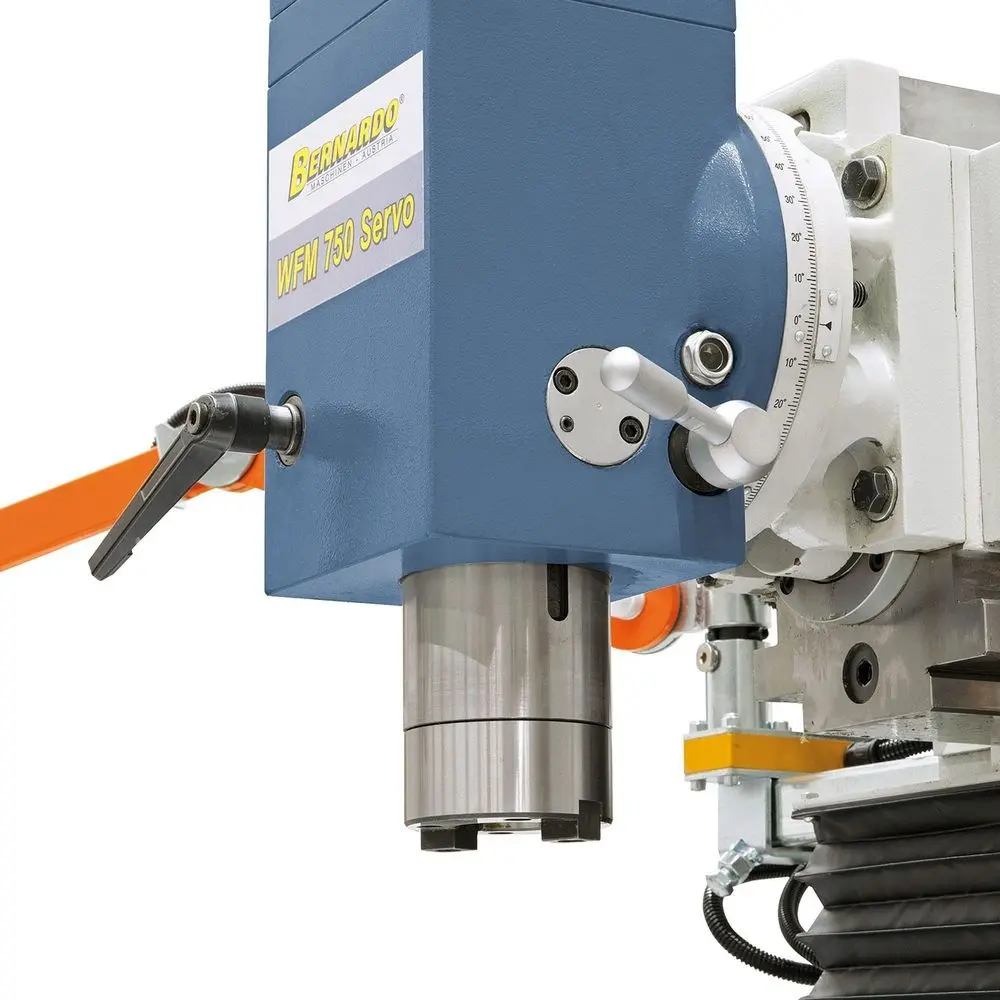

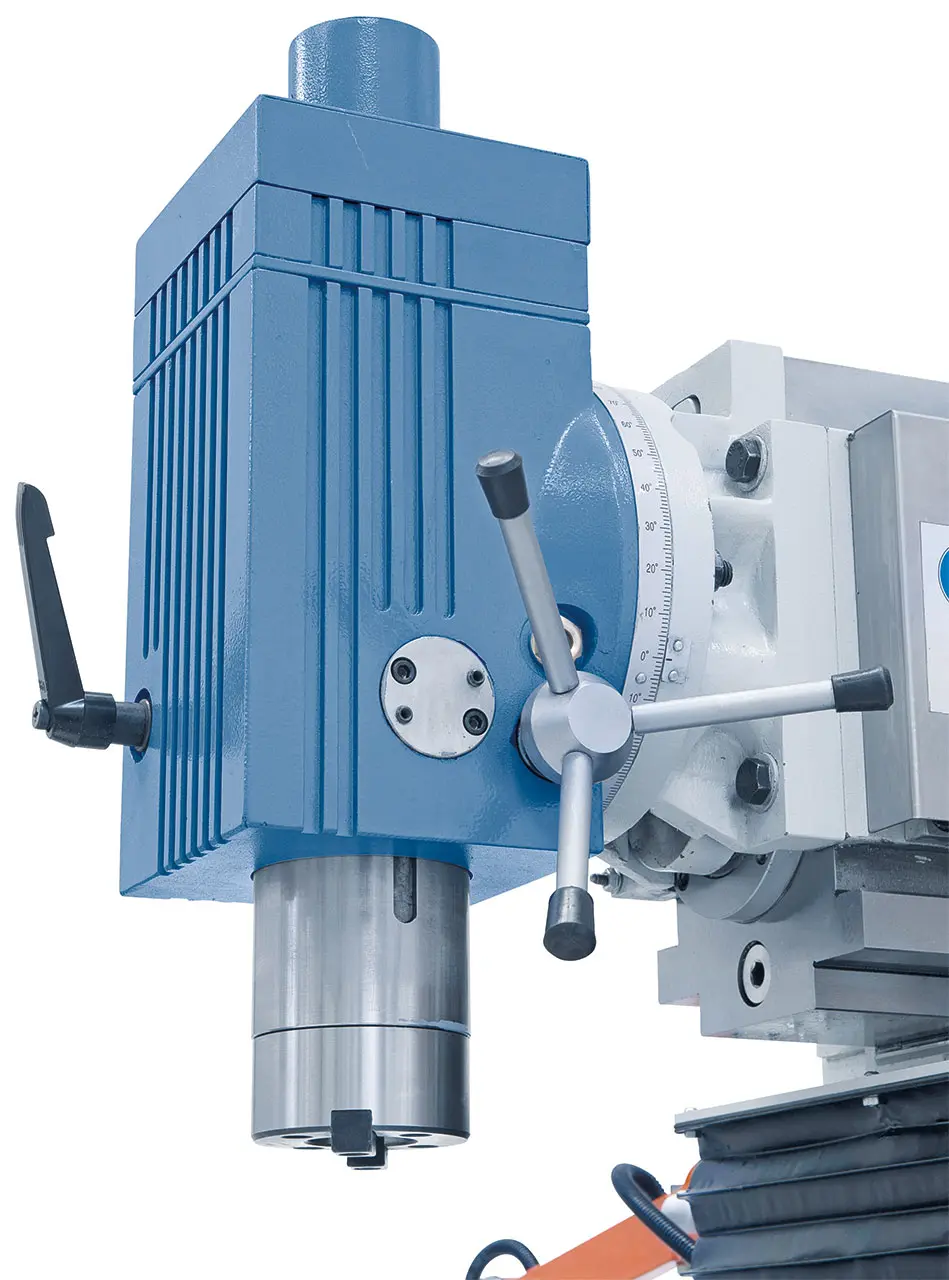

Vo rtikální frézovacia hlava
Počet otáčok vretena (plynule) [U.min-1]:40 ÷ 260/260 ÷ 2 000
Upnutie vretena:ISO 40
Zdvih pinoly [mm]:60
vyloženie [mm]:170 ÷ 620
Vzdialenosť vreteno/stôl [mm]:70 ÷ 520
Rozsah uhla natočenia [°]:± 90
Horizontálne frézovacia hlava
Počet otáčok vretena [U. min-1]:40 ÷ 260/260 ÷ 2 000
Upnutie vretena:ISO 40

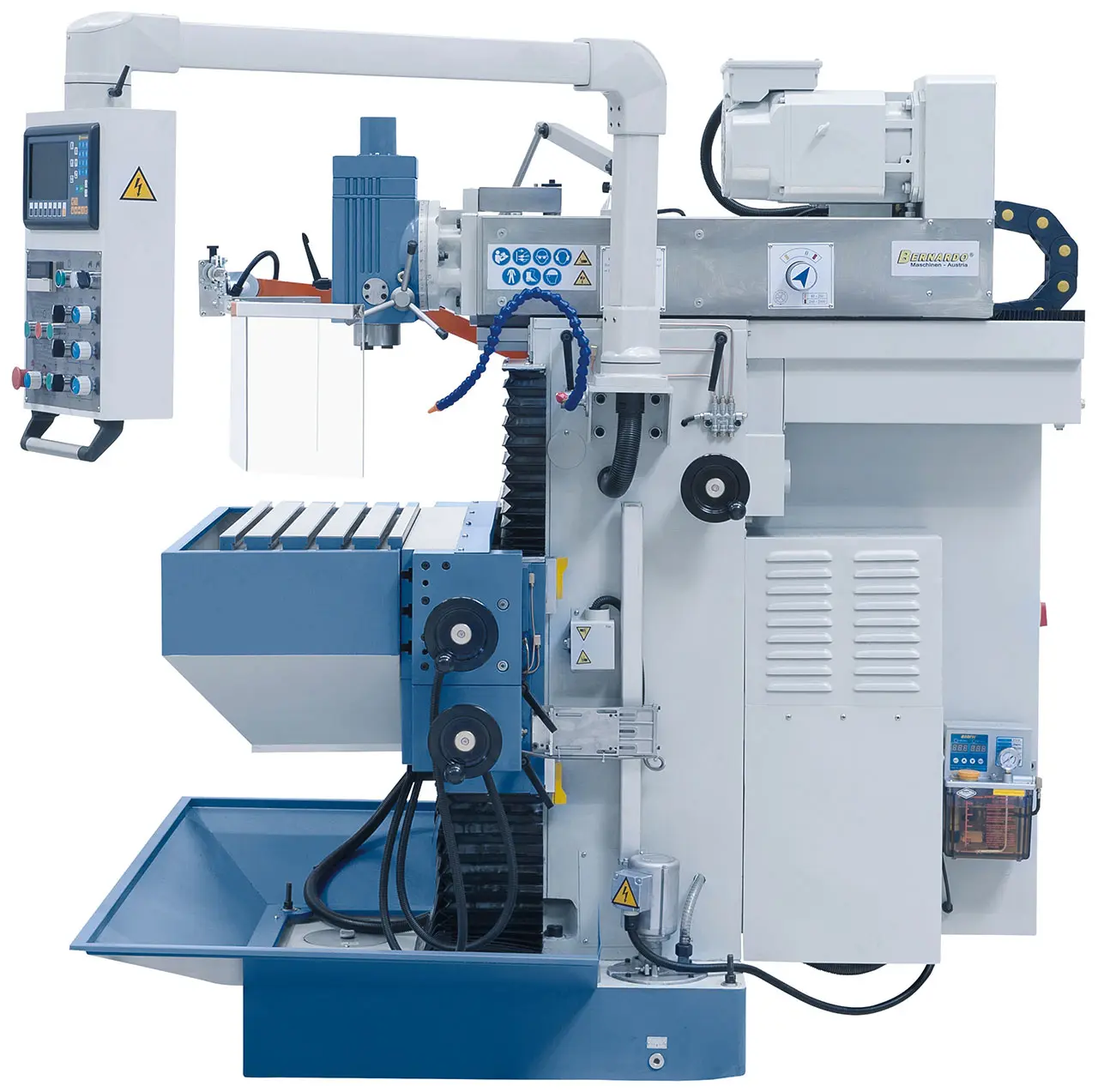

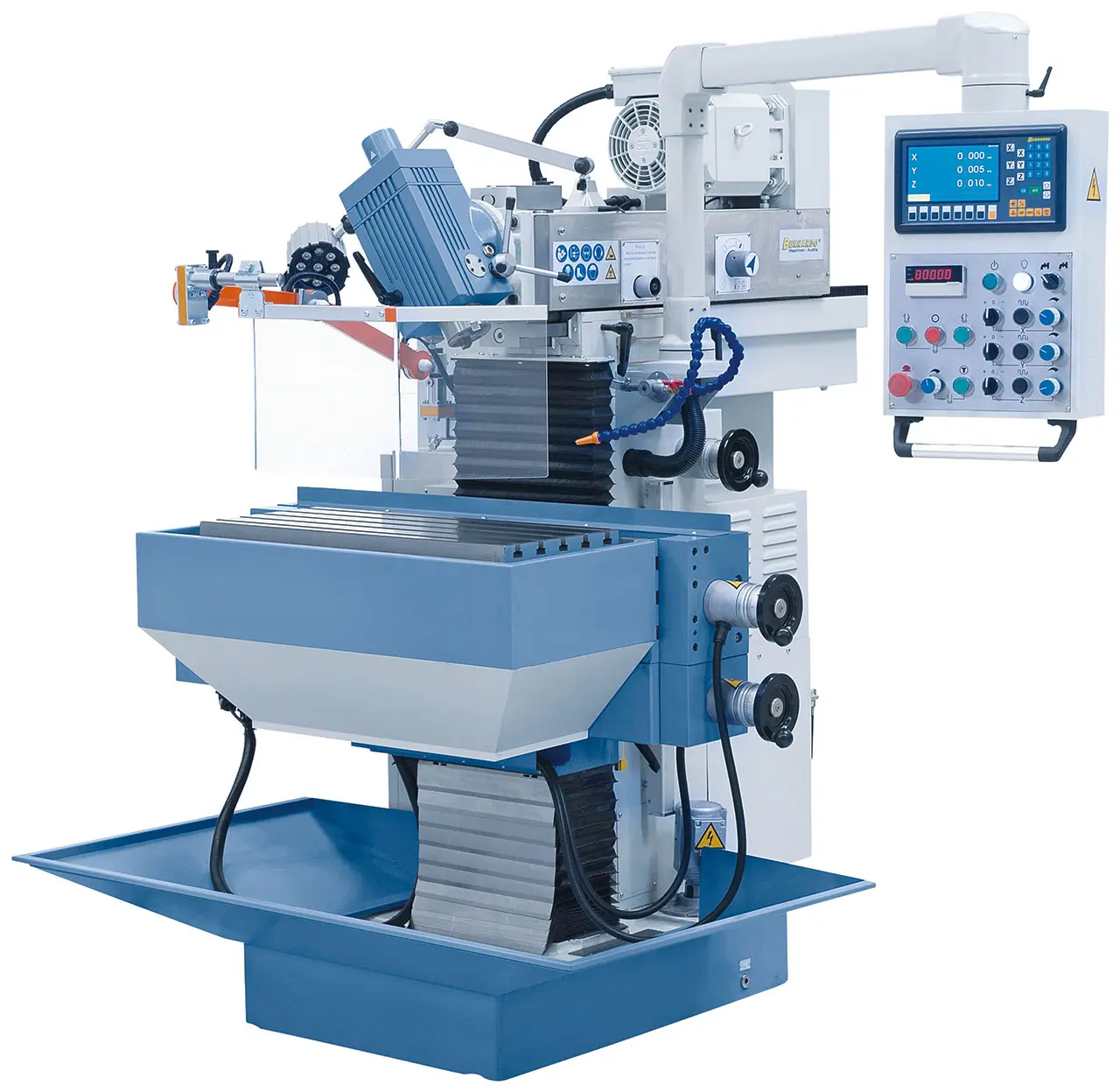

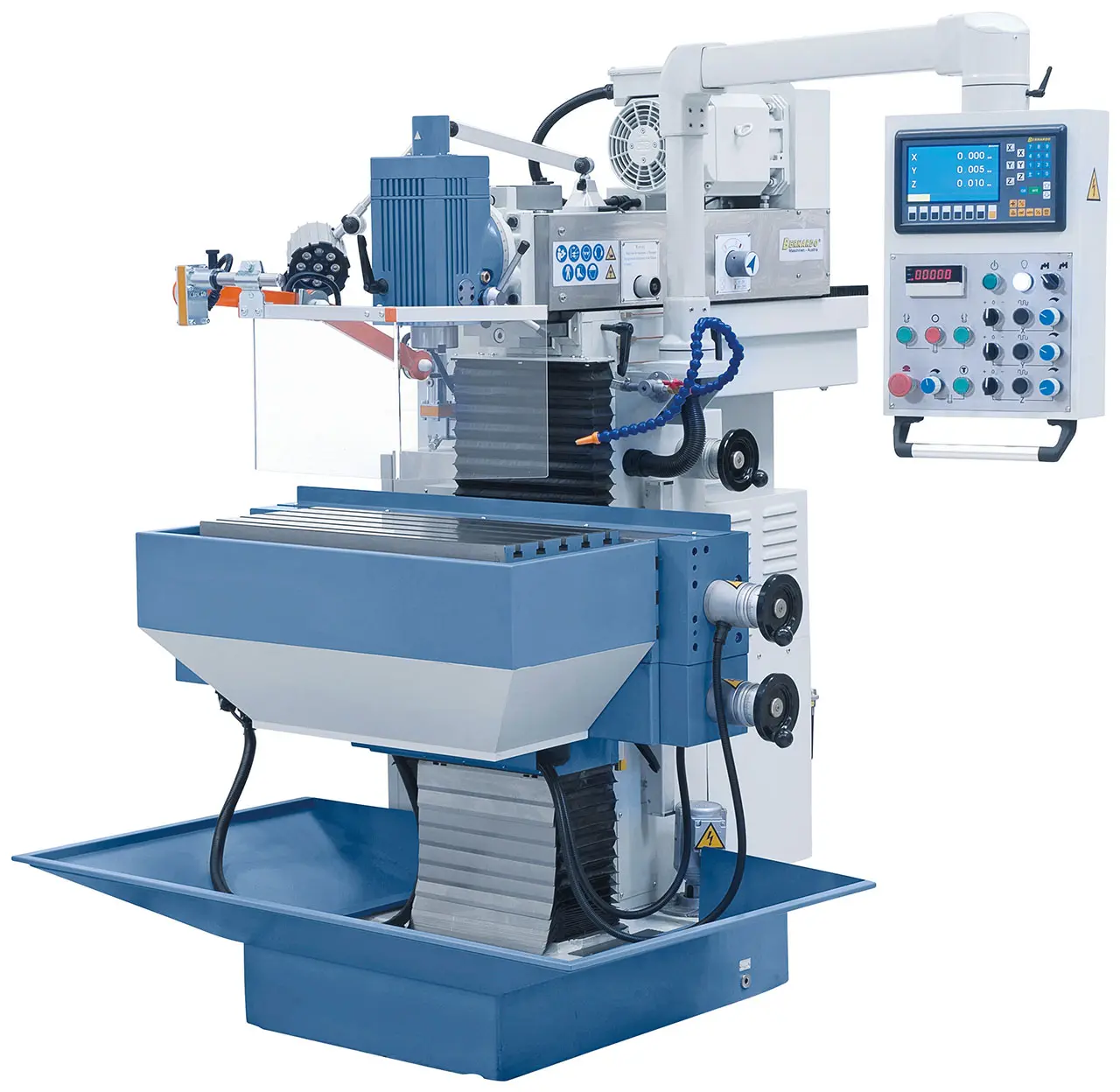

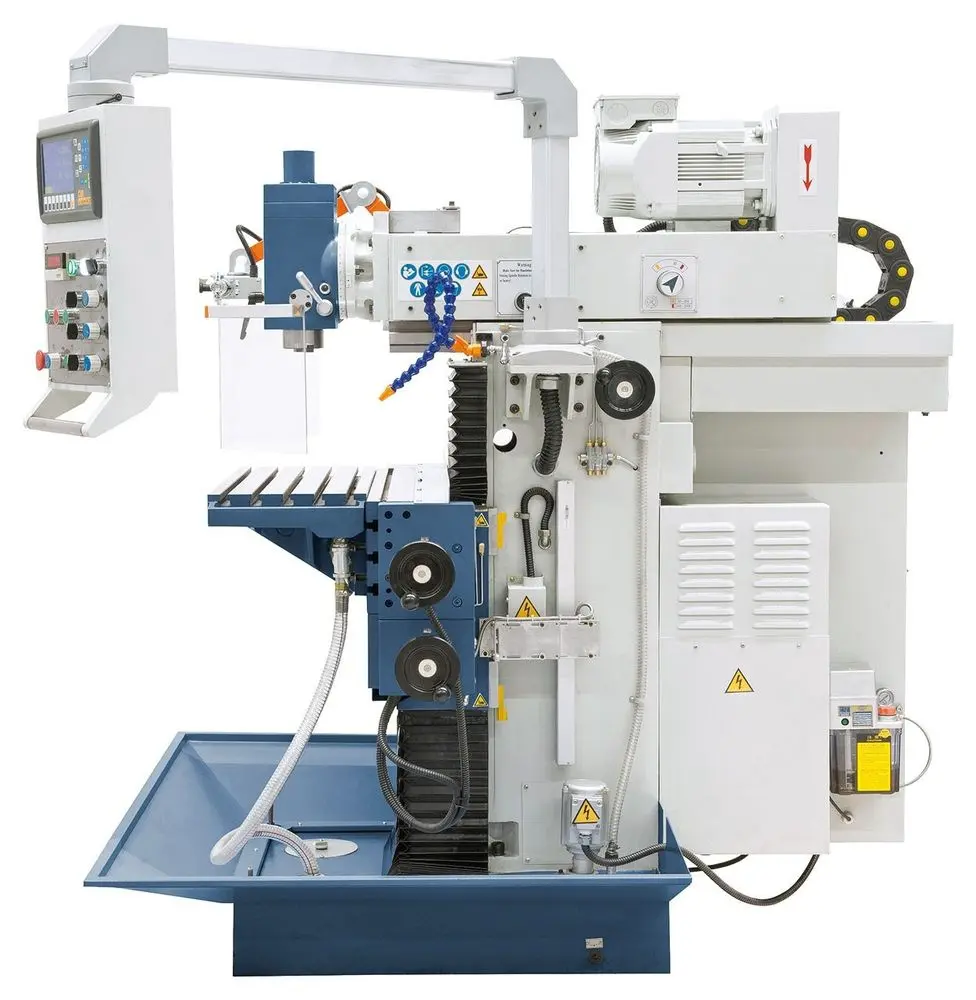

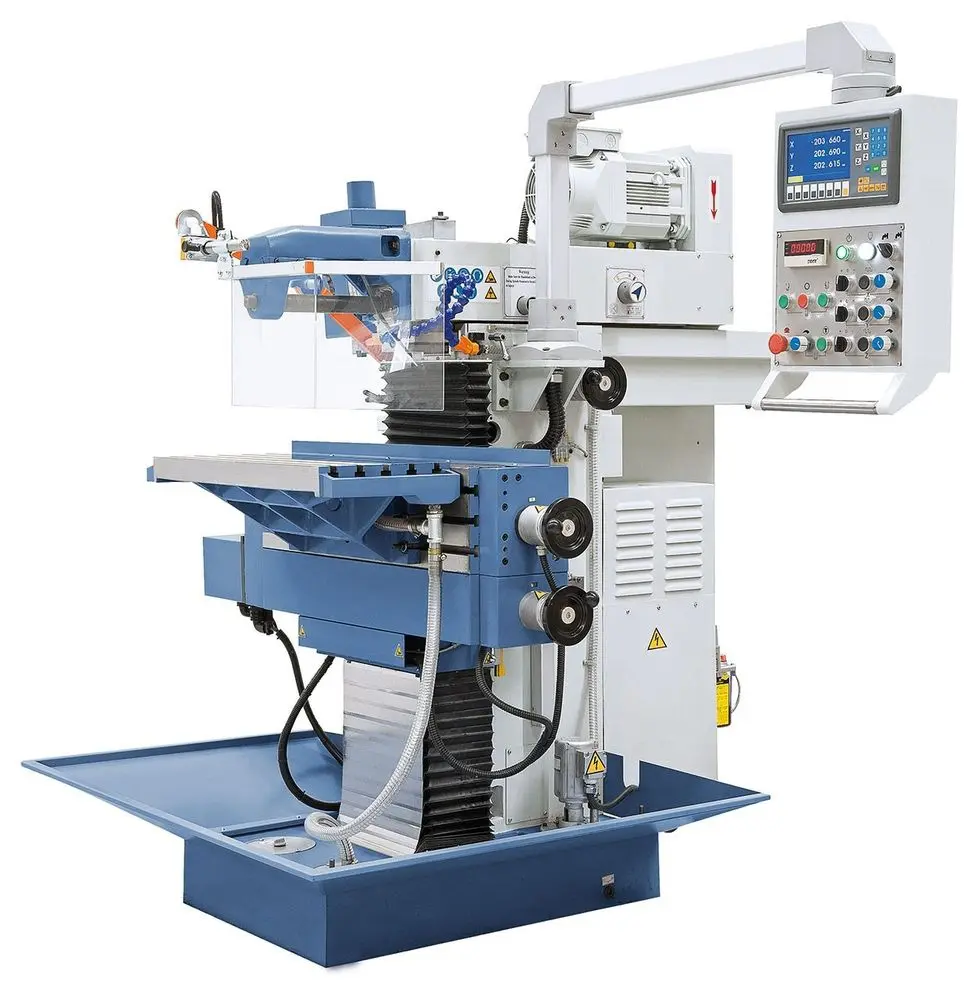

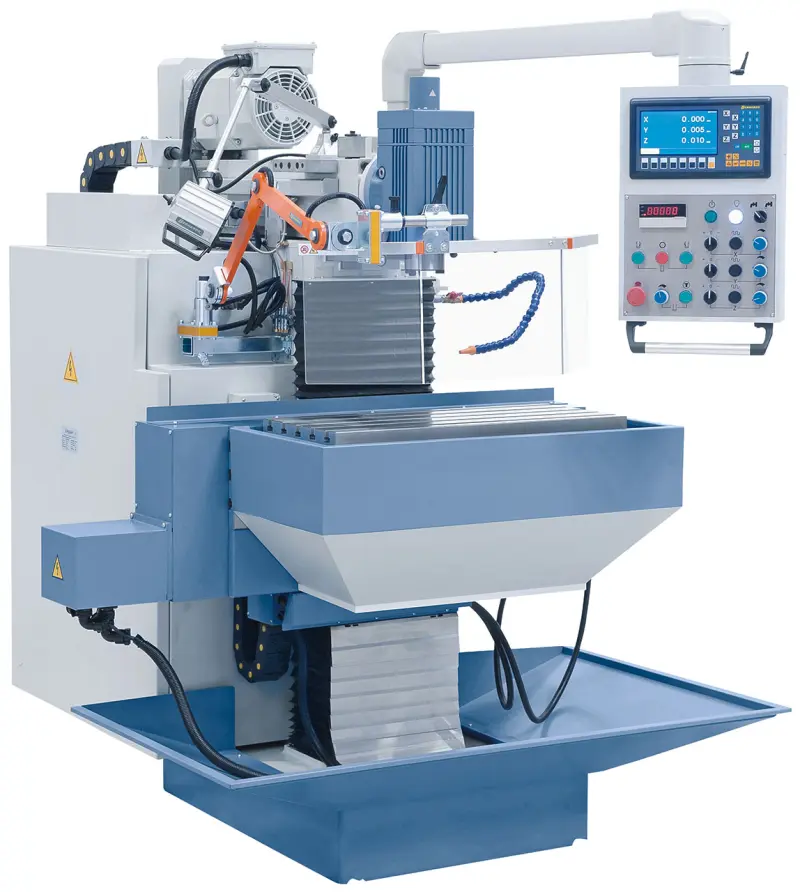

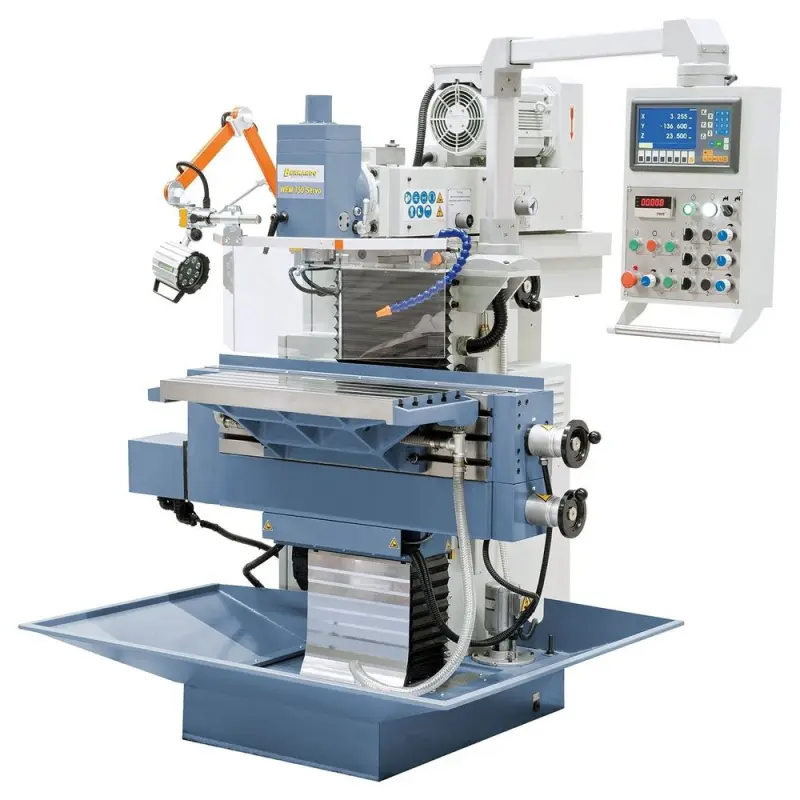

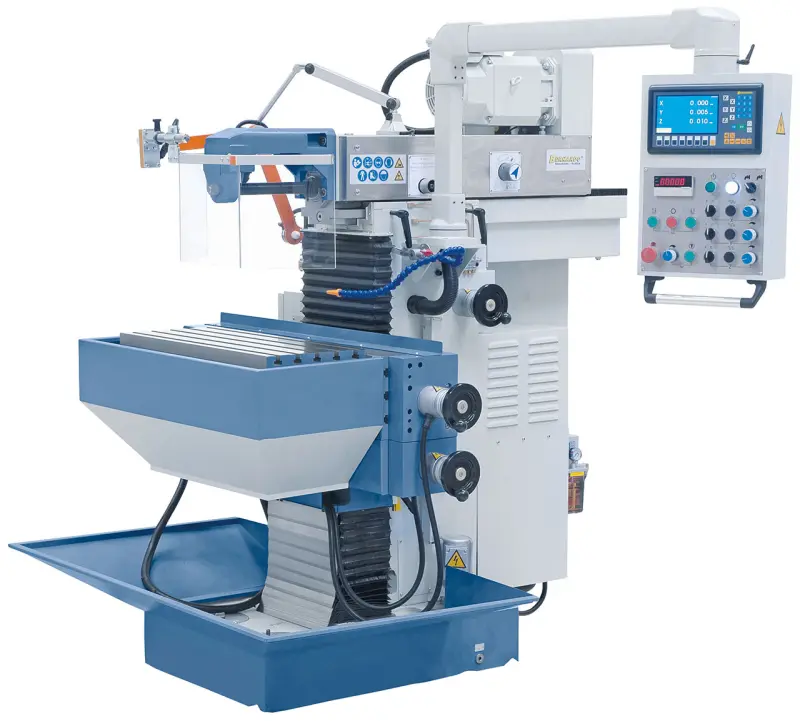

Univerzálna nástrojárska frézka Bernardo WFM Servo je určená na obrábanie obrobkov s hmotnosťou do 300 kg. Vďaka masívnej a ťažkej liatinovej konštrukcii s vysokou tuhosťou tento model spĺňa tie najvyššie požiadavky na presnú prácu. Hlavným rysom tohto stroja sú servopohony s elektronicky ovládanými ručnými kolesami vo všetkých osiach a kvalitná plynulá regulácia otáčok.
Ekonomické spracovanie celej škály materiálov vďaka optimálnej koordinácii plynule voliteľných otáčok vretena a rýchlosťou posuvu

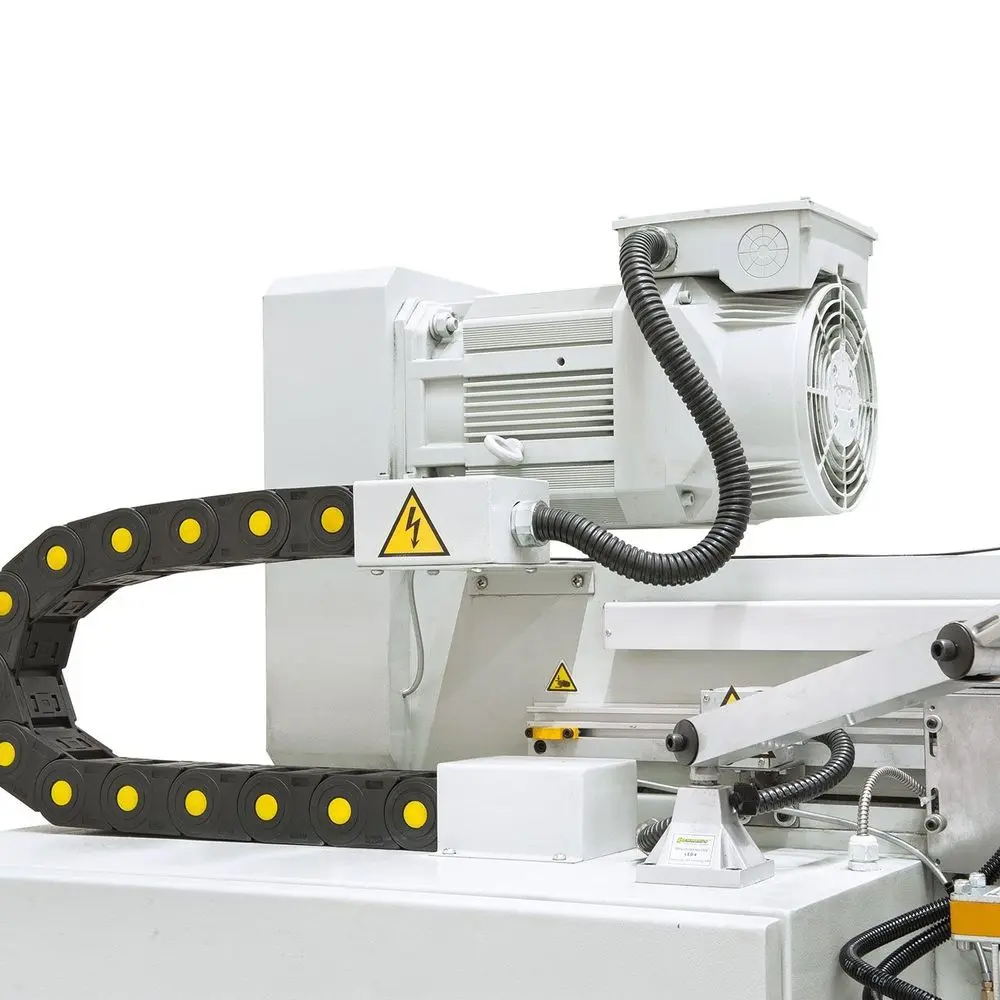

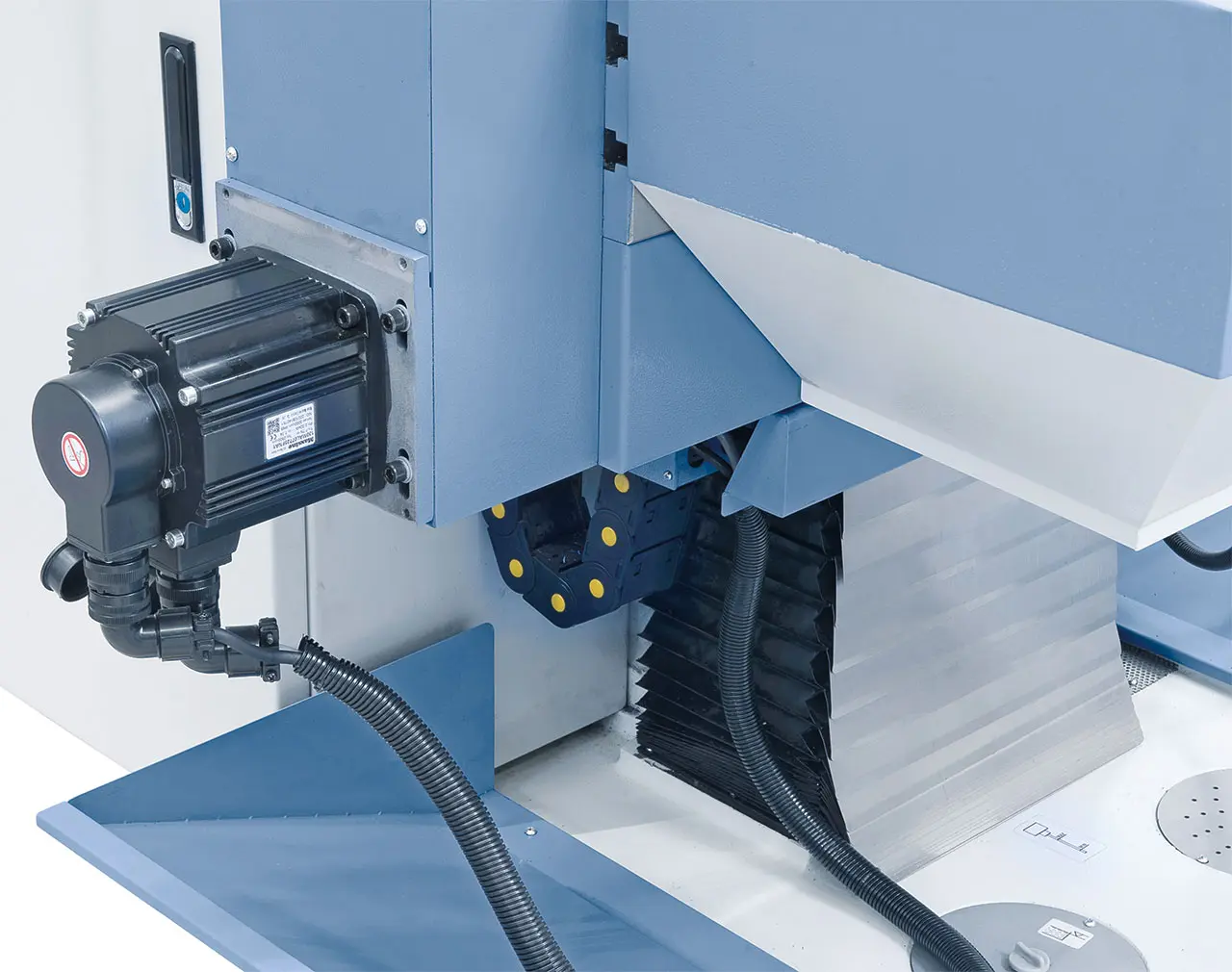

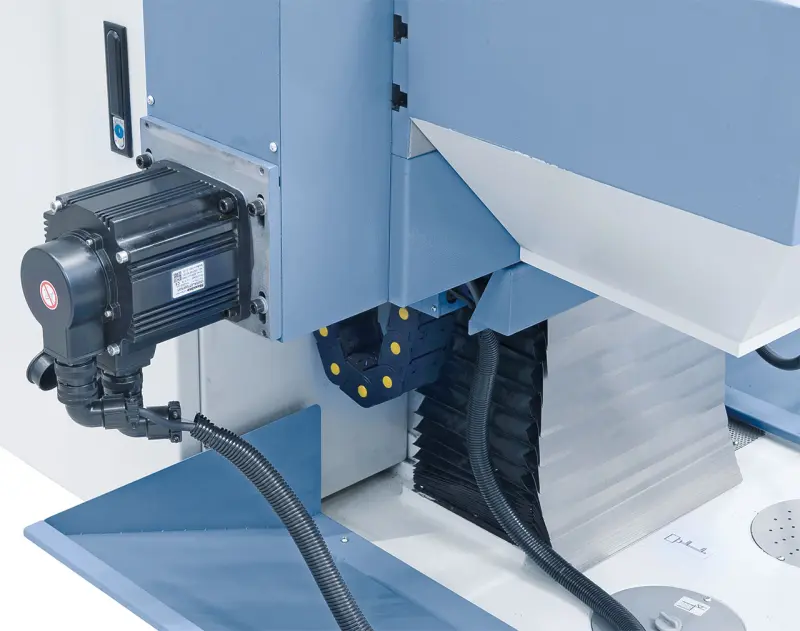

Sériovo dodávané s manuálnym, automatickým posuvom (s plynulou reguláciou rýchlosti) a rýchloposuvom vo všetkých troch osiach s pohonom servomotormi
Bezúdržbové guličkové skrutky vo všetkých troch osiach

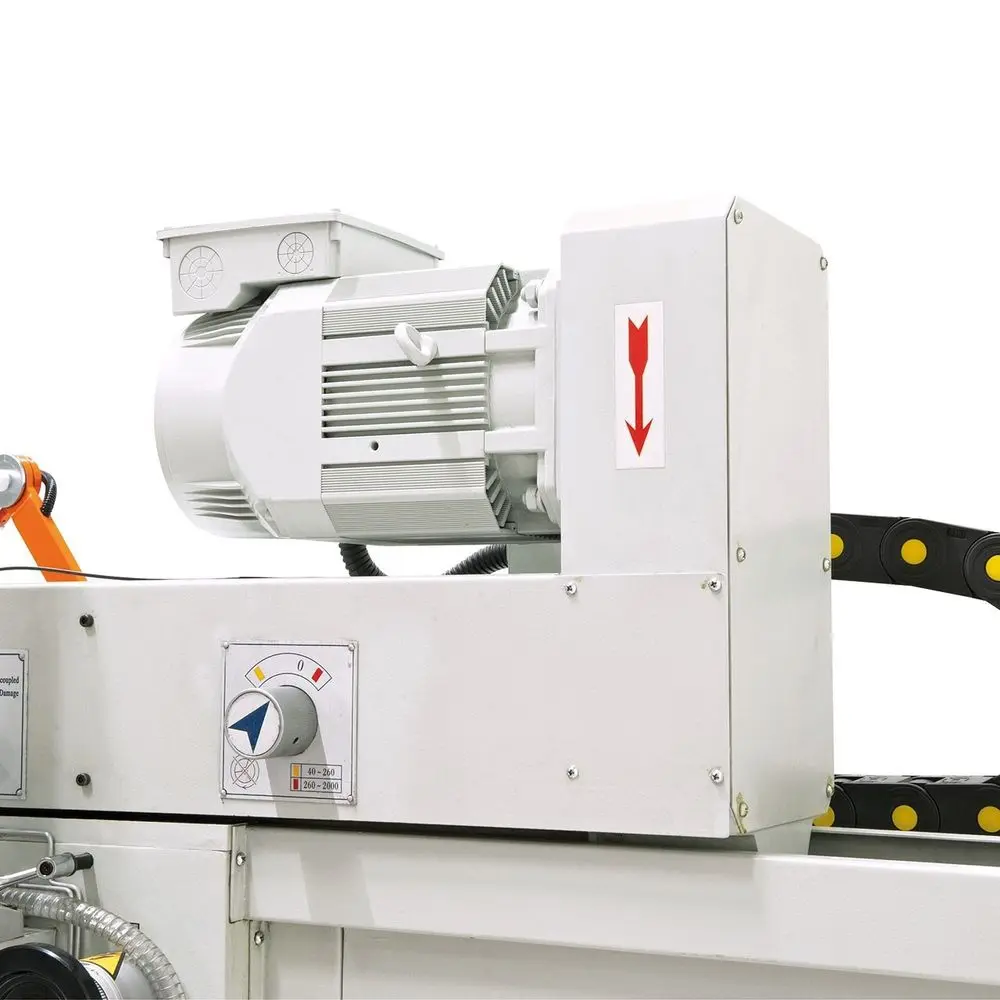

Plynulé nastavenie rýchlosti otáčok pomocou meniča kmitočtu s optimálnou krivkou krútiaceho momentu a približne konštantnou rýchlosťou pod zaťažením

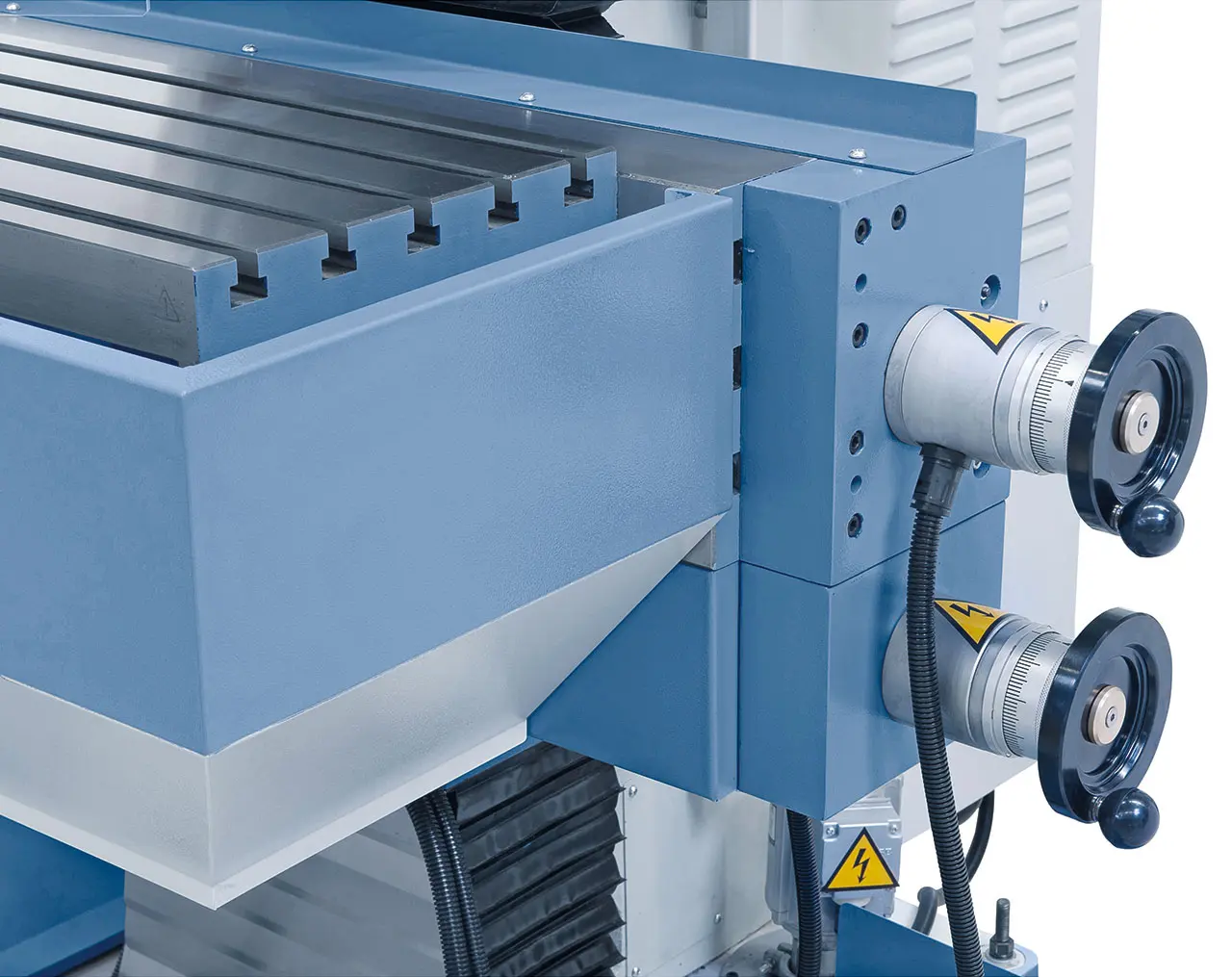

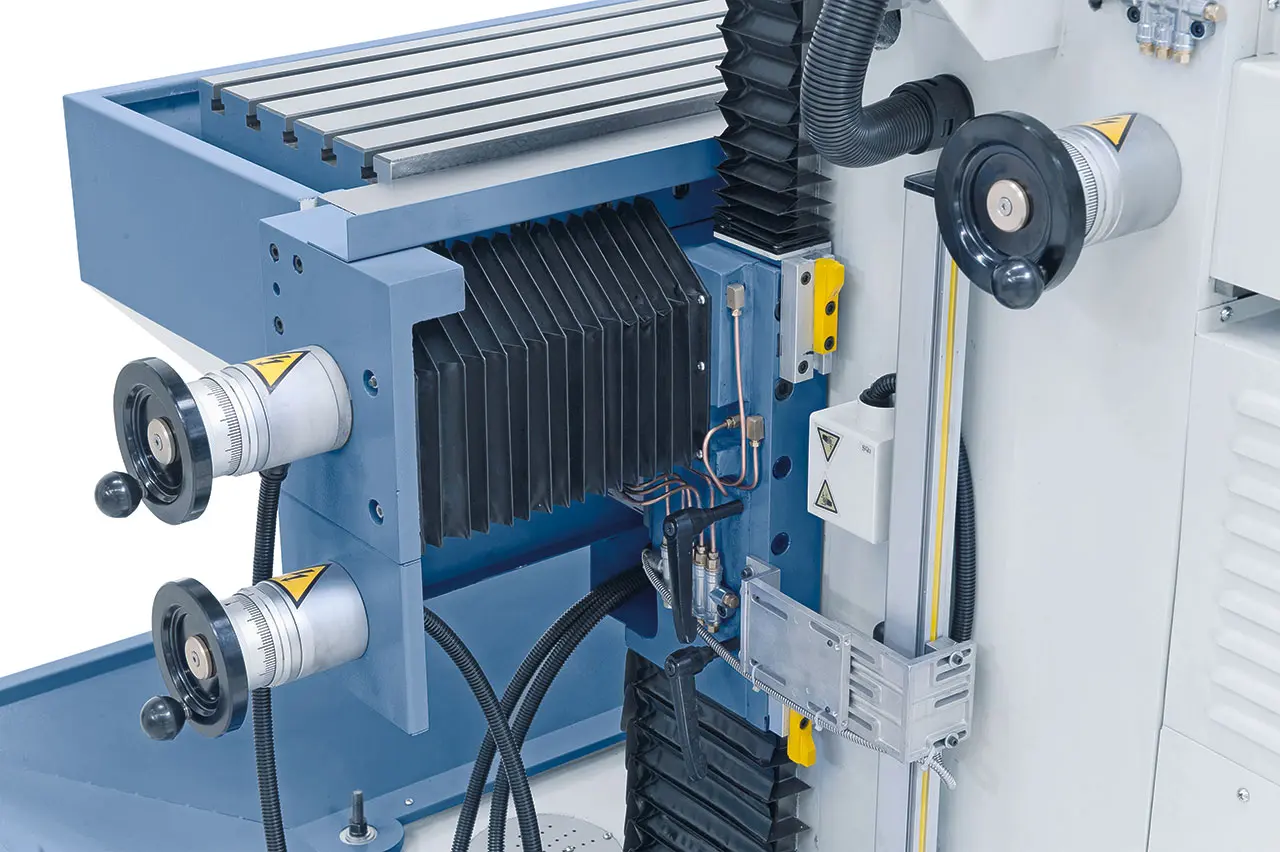

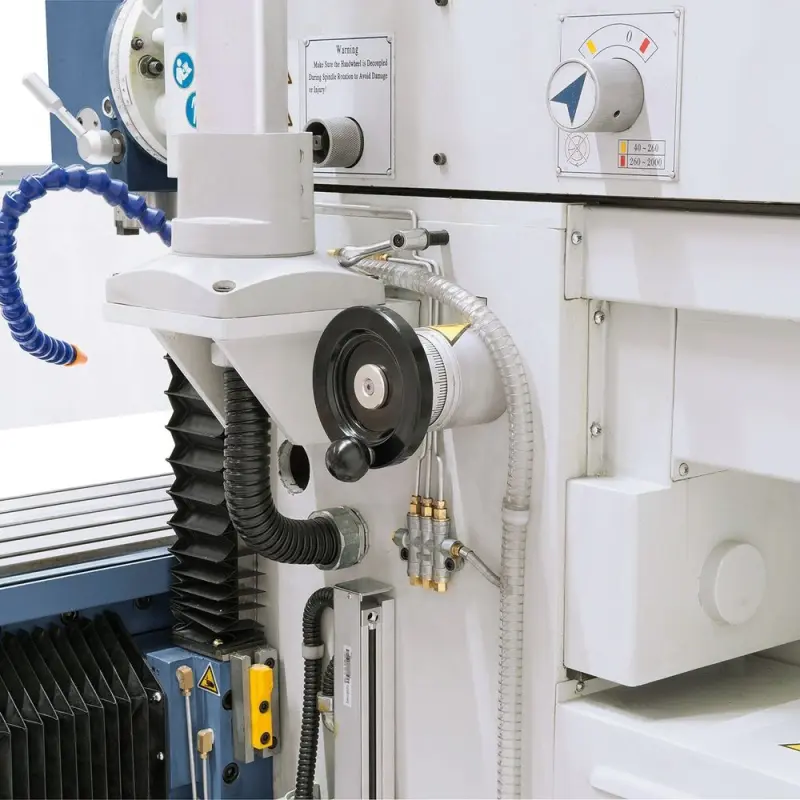

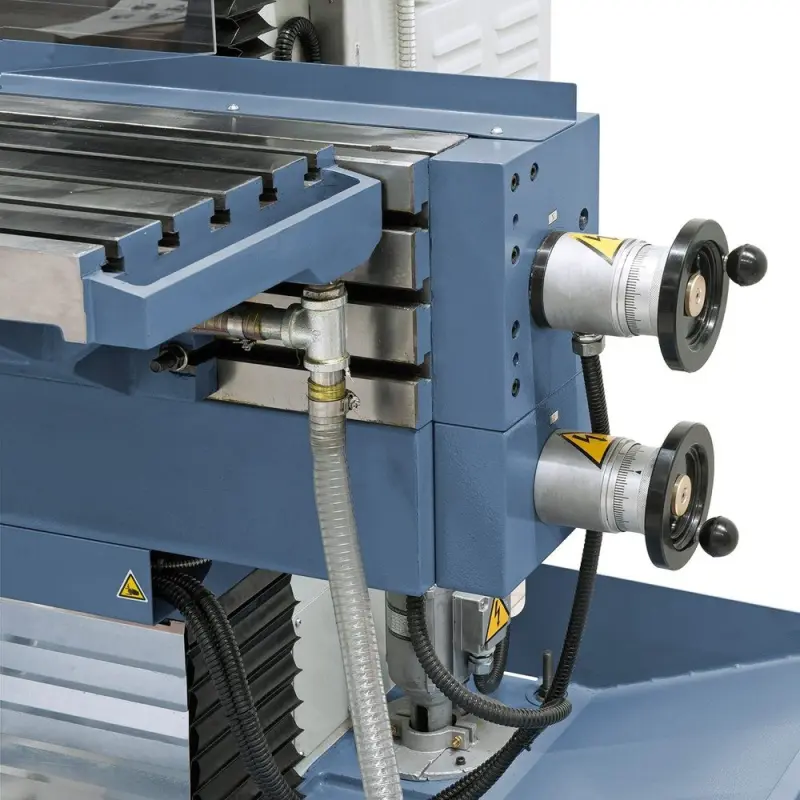

Štandardne dodávané s 3 elektronicky ovládanými ručnými kolieskami pre ručné pohyb vo všetkých osiach
Ťažká masívna konštrukcia z liatiny garantuje beh stroja bez vibrácií as vysokou presnosťou

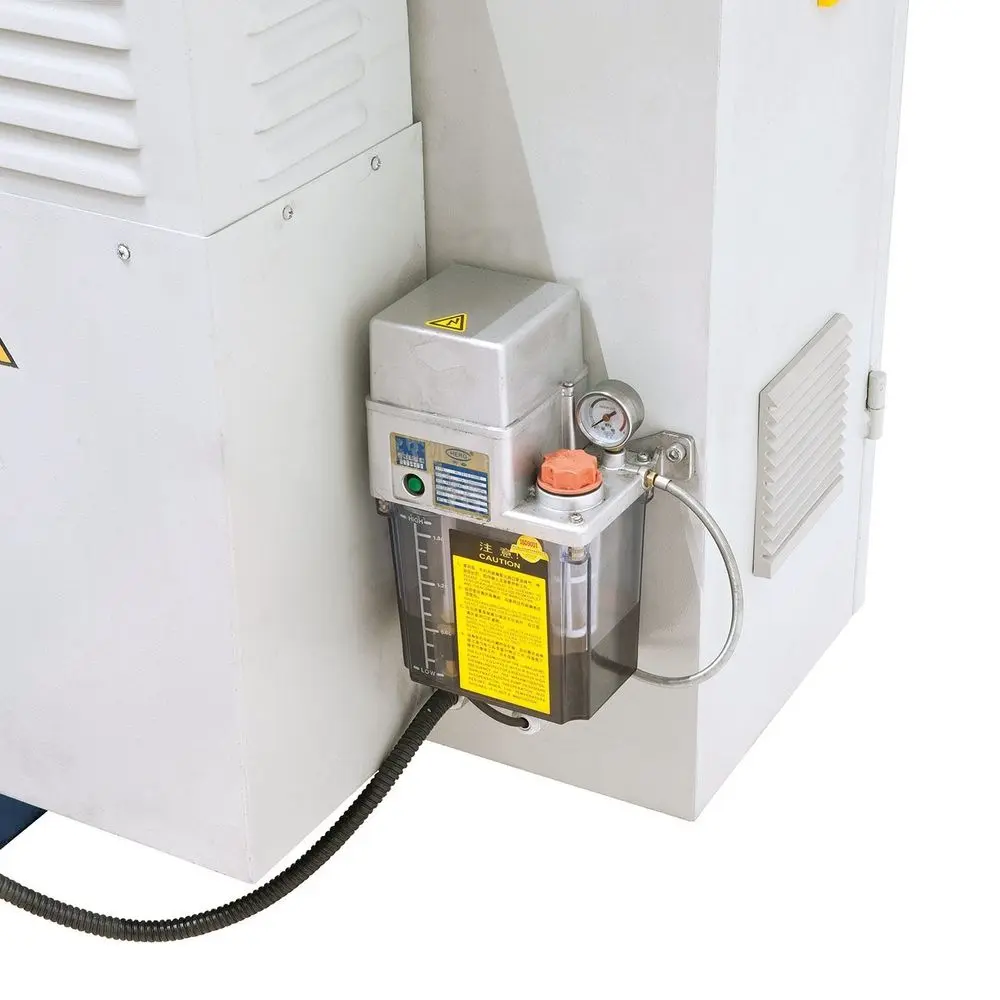

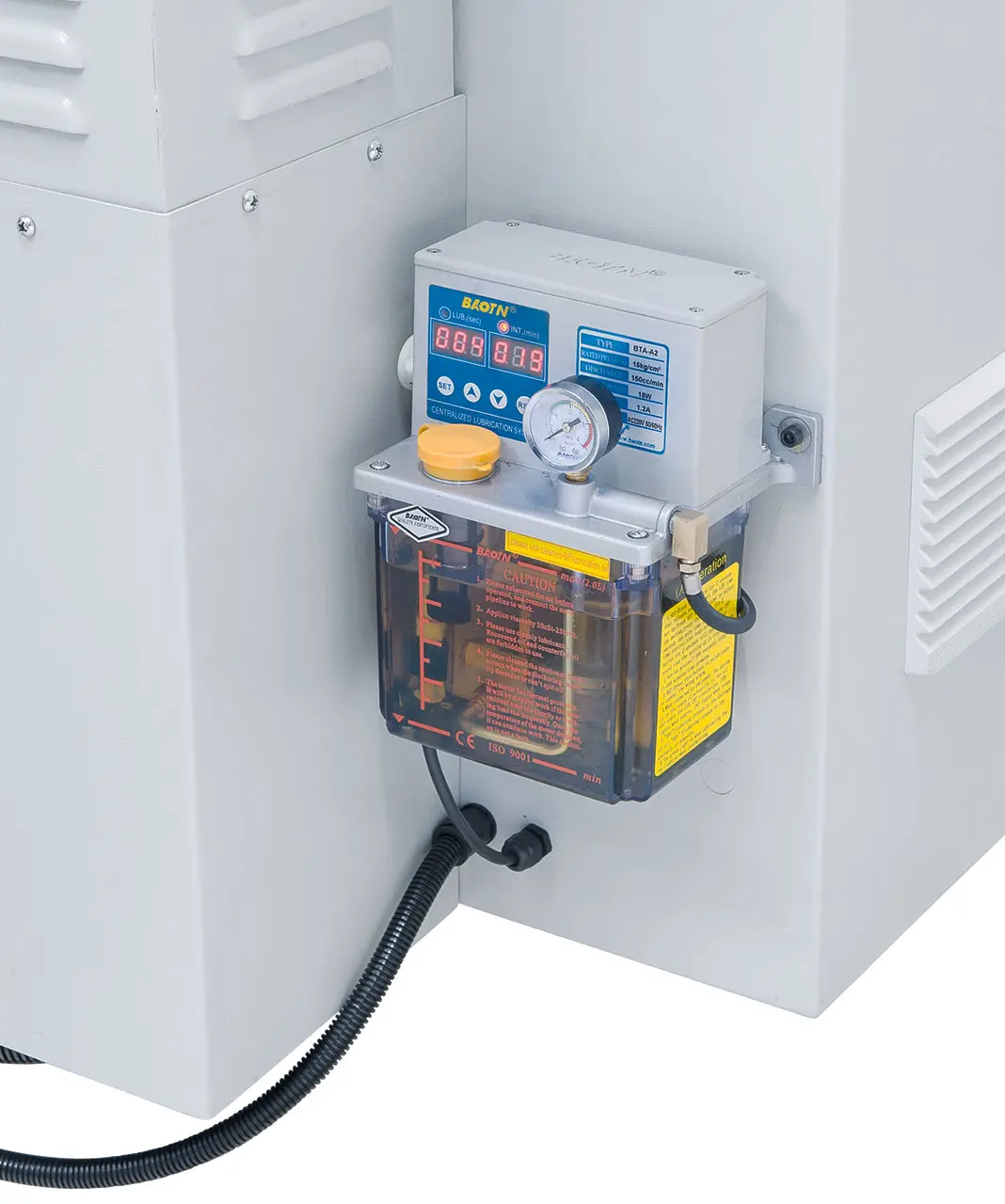

Frézka je vybavená elektric kým centrálnym mazaním pre všetky klzné vedenia

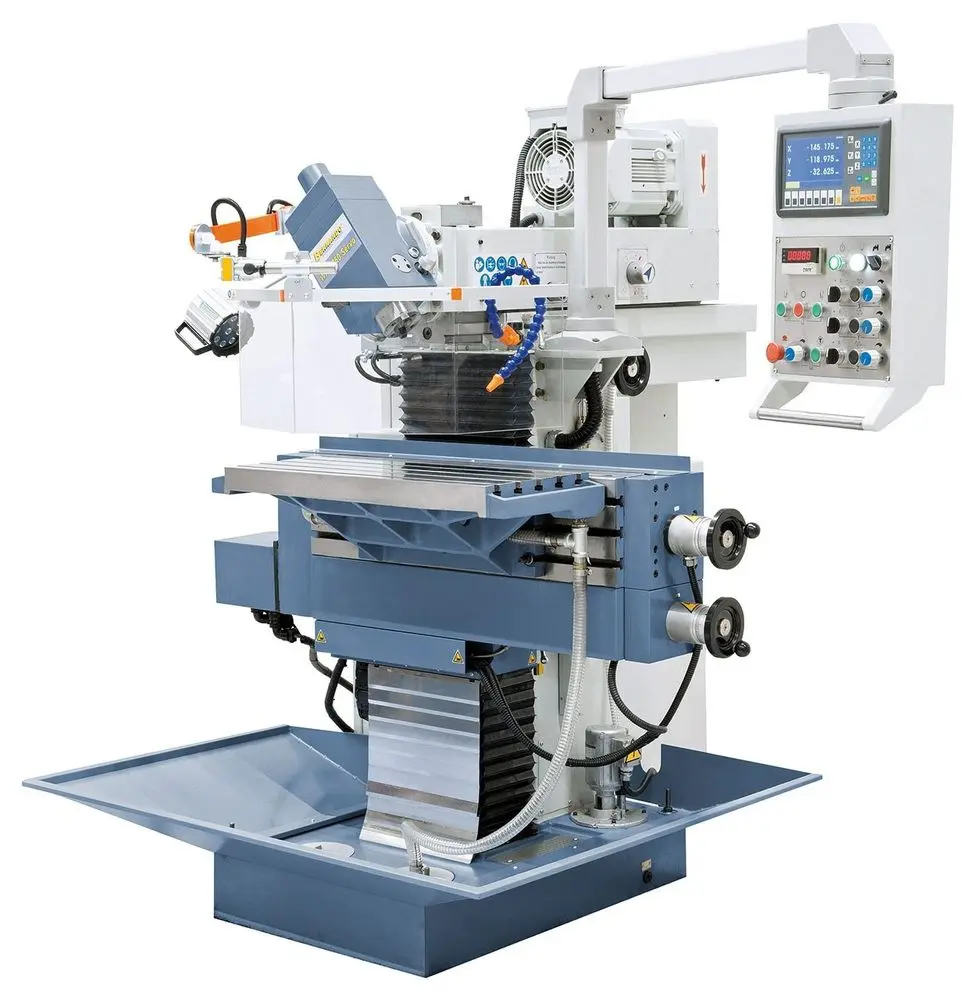

Pre horizontálne frézovanie sa odkloní vertikálne frézovacia hlava o 90°
Hladký chod vďaka brúseným ozubeným kolesám v olejovom kúpeli>

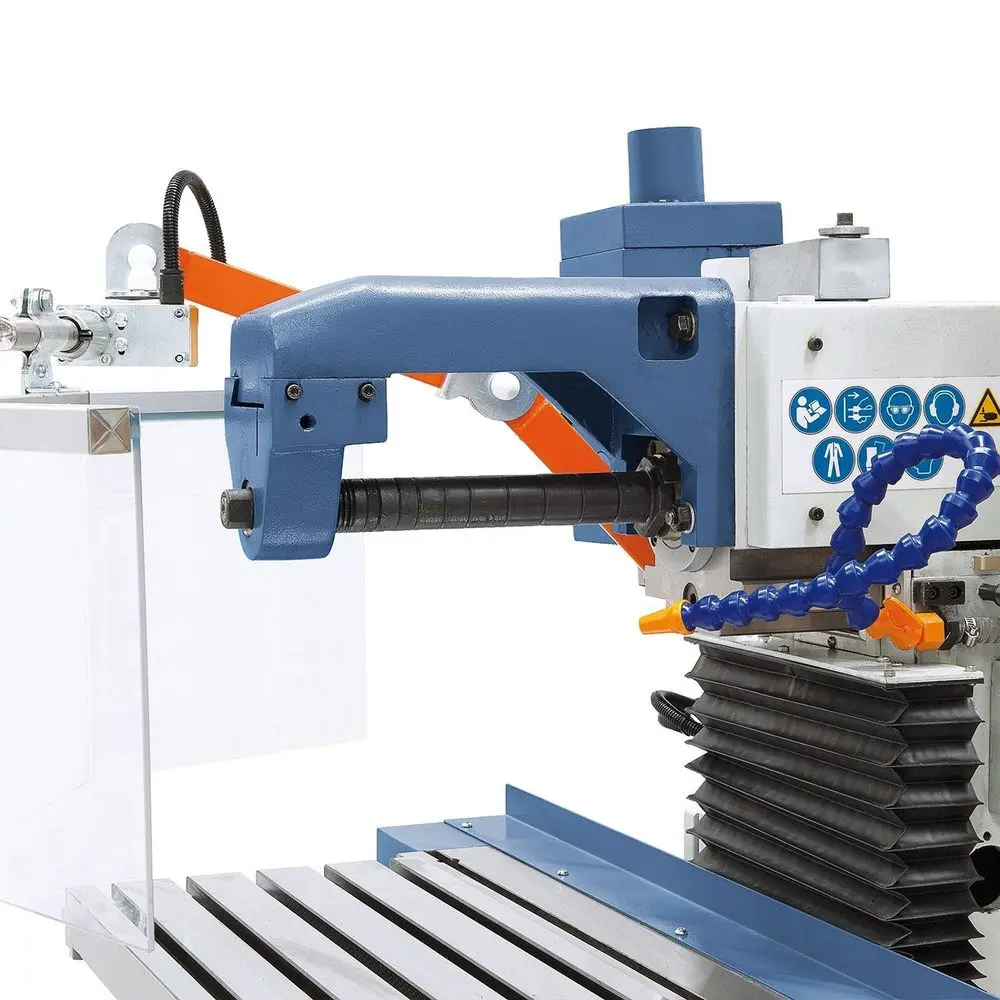

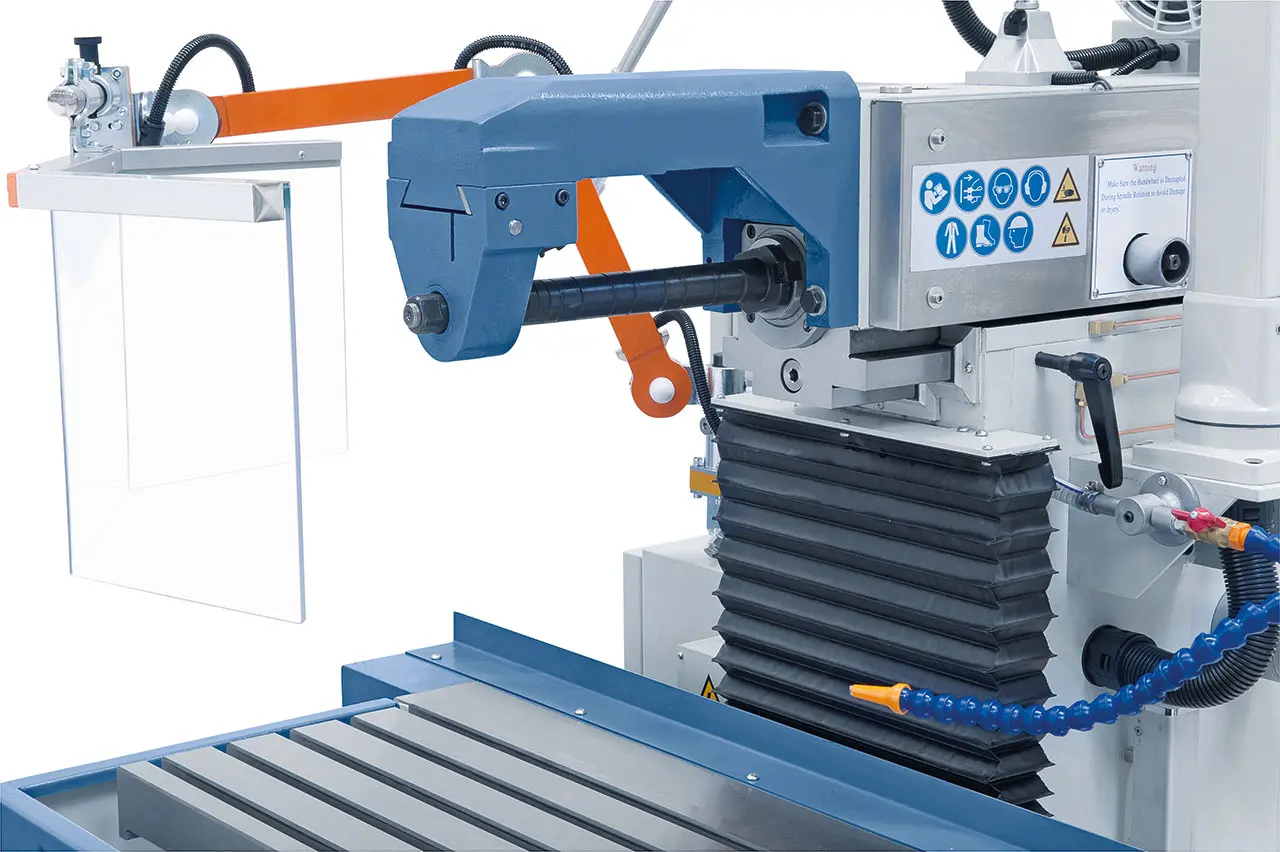

Dodávané s oporným ložiskom a dlhým frézovacím tŕňom pre horizontálne frézovanie
Súčasti dodávky frézky Bernardo

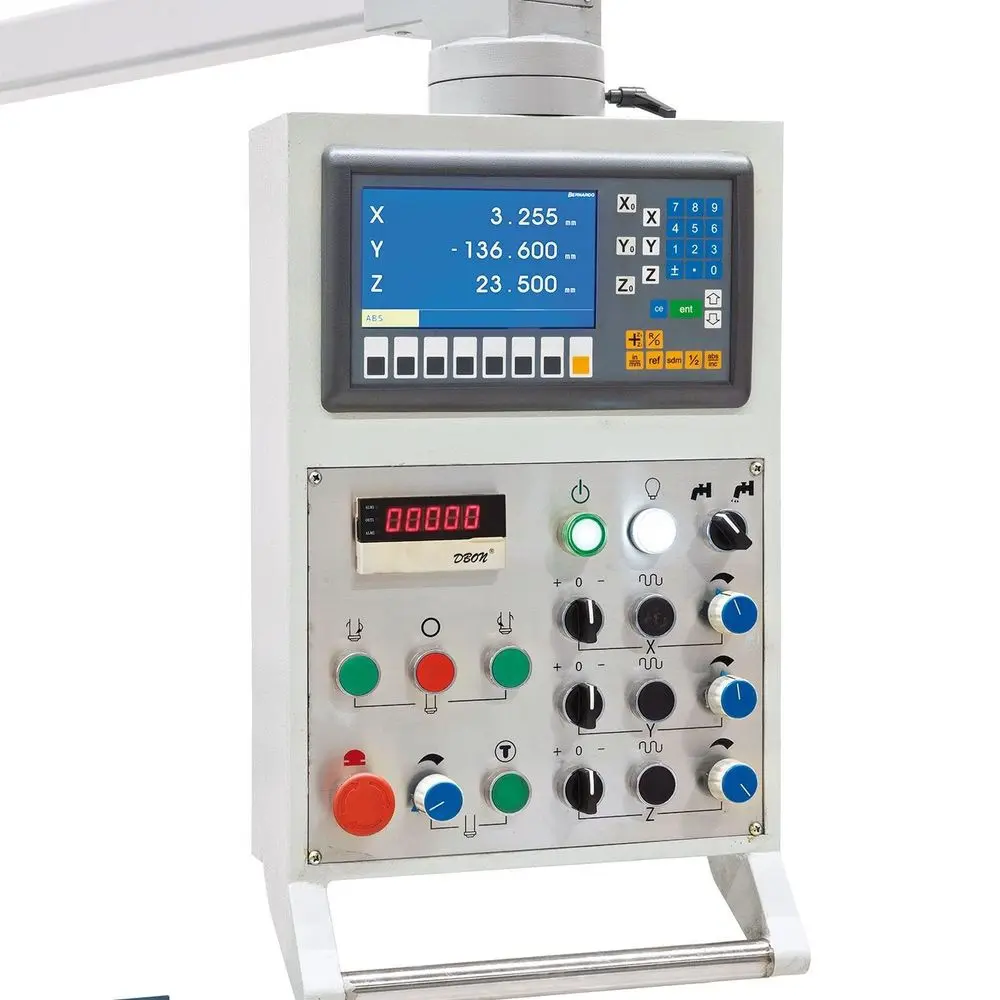

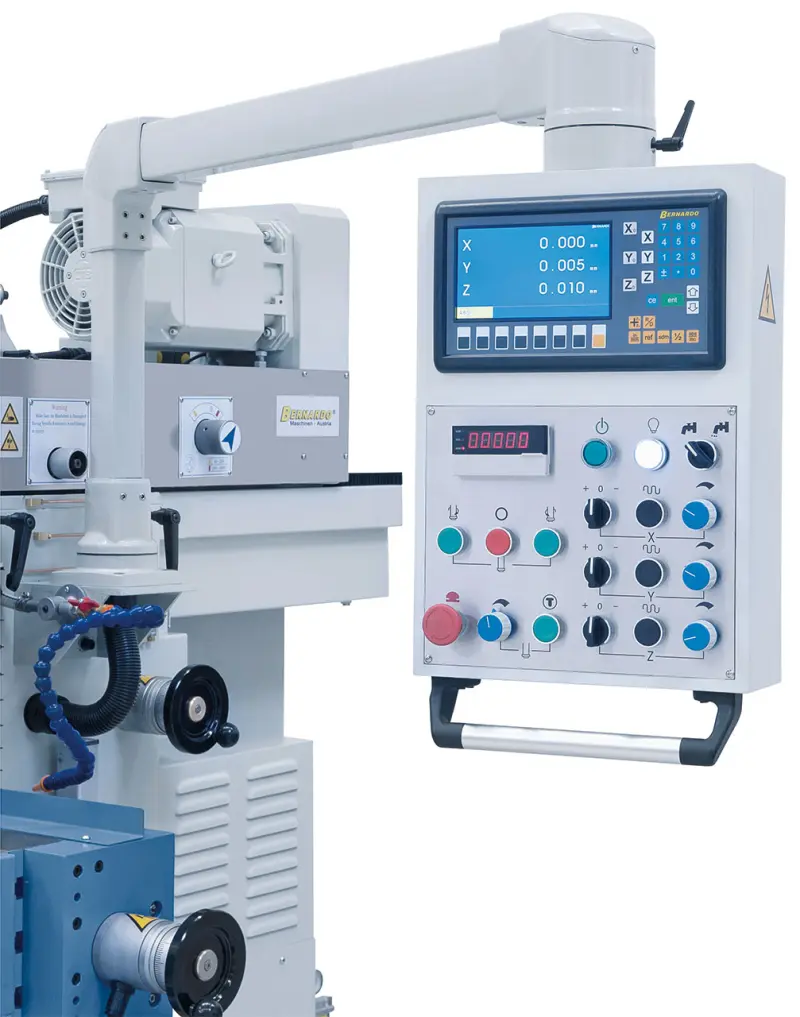

3osé digitálne odmeriavanie ES-12 H s LCD displejom
