• Šírka výrobku [mm]: 87
• Dĺžka (hĺbka) výrobku [mm]: 670
• Výška výrobku [mm]: 50
• Oblasť nástrojov pre dosky do dĺžky 600 mm s hrúbkou [mm]: 12 ÷ 40

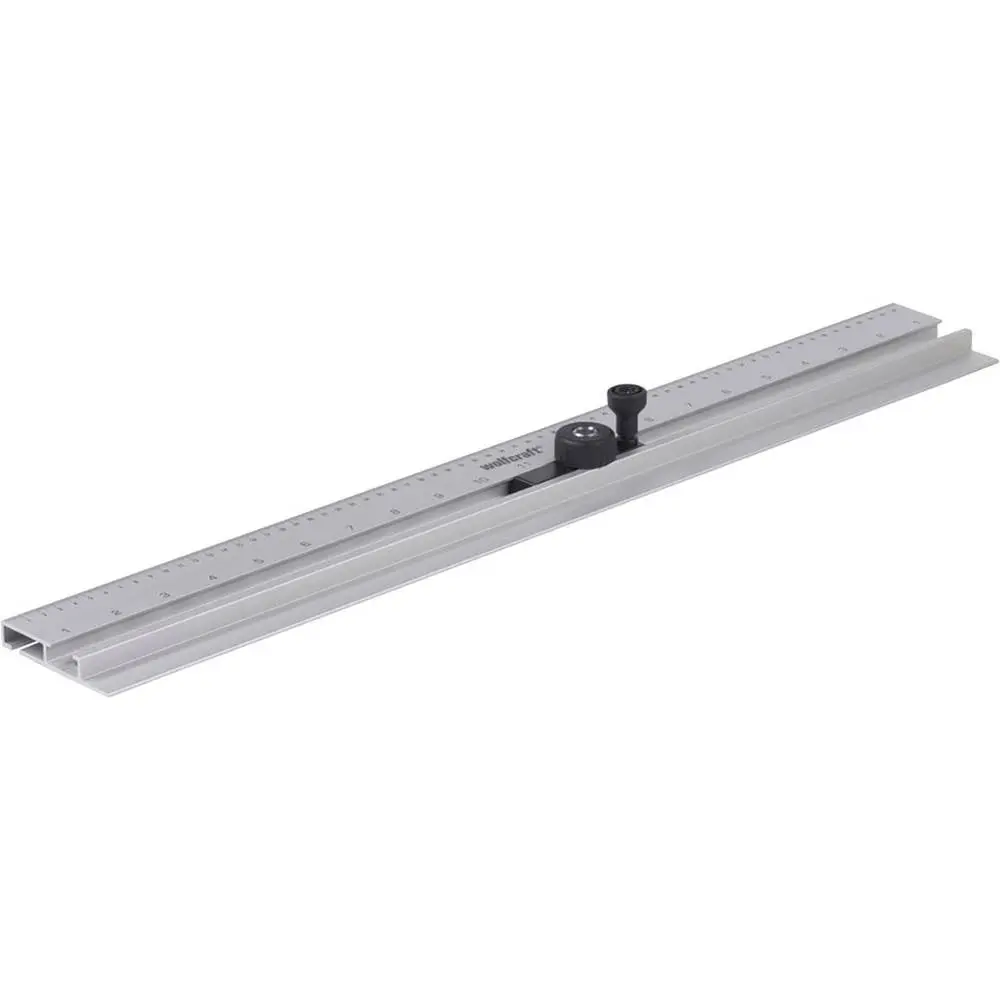

Kolíkovacia lišta - multifunkčná vŕtacia šablóna Wolfcraft pre kolíková spojenie a rady otvorov v skrini

• Funkcia 5 v 1: vodiaca pomôcka a kolíkovacia šablóna pre rady s 32 otvormi, povrchová, rohová a T-spojenie
• Vysoko kvalitné prevedenie, dĺžka 670 mm, pre dosky do dĺžky 600 mm a hrúbky 12 až 40 mm
• 2 integrované stupnice, rad s 32 otvormi, presuvný vretenník s výmennými puzdre na vŕtanie otvorov s priemermi 5, 6, 8 a 10 mm
• Vďaka multifunkčnej kolíkovacej lište budete pripravení na rad projektov drevených a nábytkových konštrukcií
• Chytrý pomocník vás spoľahlivo podporí pri zhotovovaní presných rohových a T-spojenie
• Šablóna umožňuje tvoriť rady s 32 otvormi v stolárskom module pre otvory v skriniach a presné umiestnenie otvorov pre závesy a kovania
• Vysoko kvalitný produkt na použitie ako vodiaca lišta na kreslenie, rezanie, pilovanie a frézovanie
• Kolíkovacia lišta sa skladá z vysoko kvalitnej vodiacej lišty so západkovými otvory s rozstupom 32 mm. Do týchto otvorov vložíte vreteník, ktorý môžete osadiť vŕtacím puzdrom s priemerom 5, 6, 8 alebo 10 mm
• Produkt umožňuje vytváranie radov kolíkov a otvorov s rozstupom 32 mm
• Pomocou uhlových zarážok, ktoré zasuniete pod profil, nastavíte vzdialenosť otvorov od okraja dosky
• Vzdialenosť môže byť od 12 do 40 mm
• Bočné zarážky umožňujú presné nastavenie začiatku a konca radu kolíkov

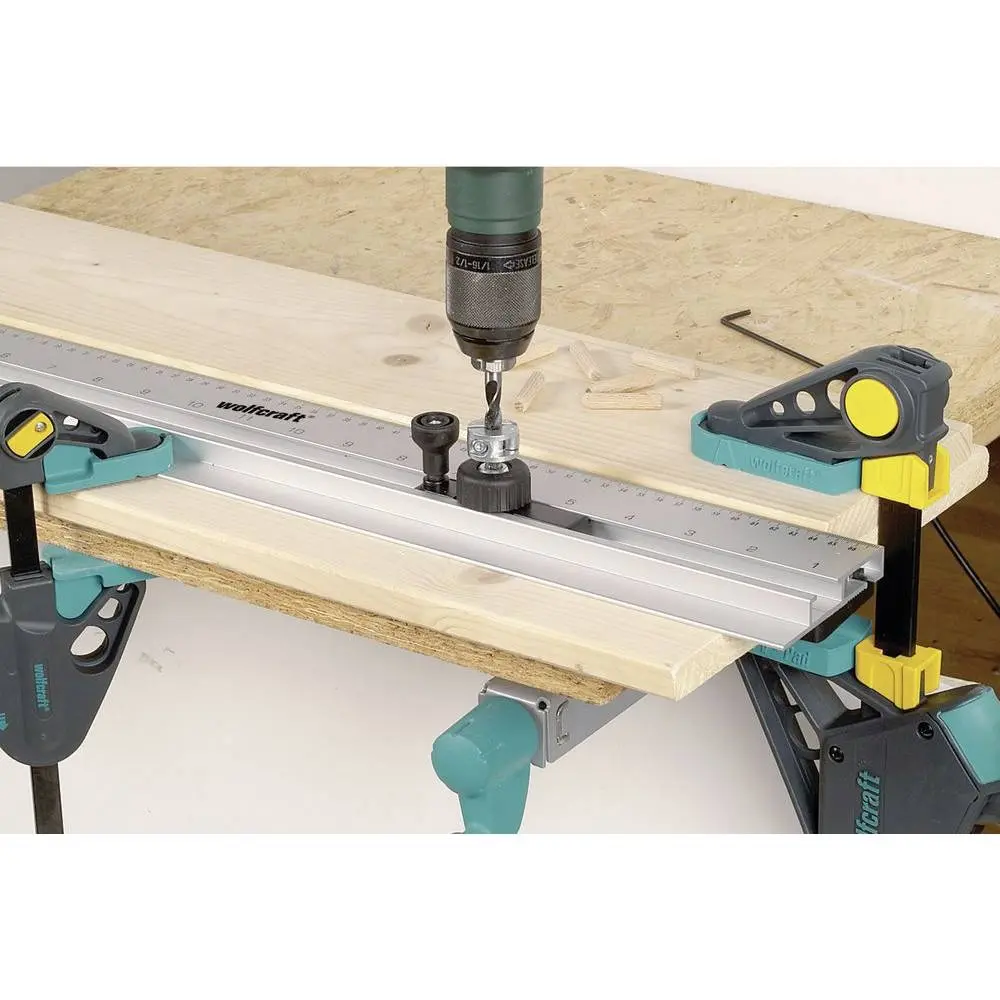

• Vŕtanie čelných otvorov a ploché spojenia:
  • Najprv označte všetky hrany dosky tesárskym trojuholníkom, čo vám neskôr pomôže priložiť kolíkovaciu lištu k správnemu okraju
  • Kolíkovaciu pomôcku umiestnite doprostred dosky, aby ste mohli určiť umiestnenie bočných zarážok
  • Teraz nastavte zarážku, vyberte vhodné vŕtacie puzdro pre kolík a zasuňte je zdola do vreteníka
  • Následne zarážku zasuňte do drážky hliníkovej lišty
  • Pri práci používajte obmedzovač hĺbky vŕtania, aby ste obmedzili hĺbku vŕtania

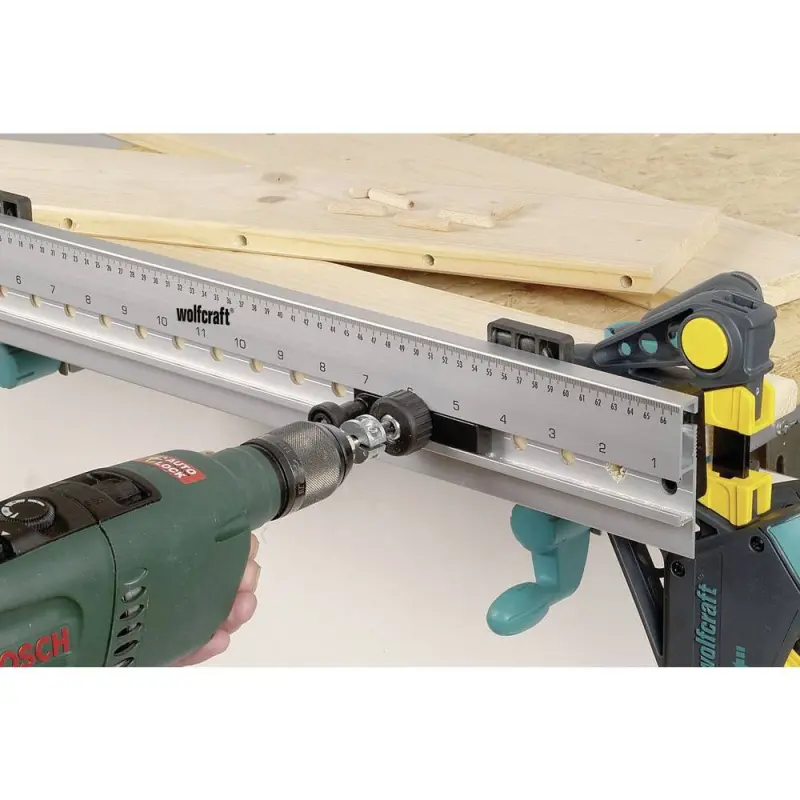

• Rohové spojenie:
  • Ak chcete vytvoriť rohové spojenie, dosku upnite na výšku do ponku
  • Kolíkovaciu lištu umiestnite na hranu dosky a dbajte na to, aby bočná zarážka doliehala k hrane dosky, kde je tesársky trojuholník
  • Potom upnite kolíkovaciu lištu pomocou 2 jednoručných svoriek
  • Vyvŕtajte prvý otvor a pre orientáciu si zapamätajte polohu na stupnici kvôli vŕtaniu ďalších otvorov
  • Potom vreteník vkladajte do každého tretieho otvoru, upevnite ho a vŕtajte
• Vlastnosti:
  • Univerzálne použitie ako kolíkovacia šablóna pre povrchová, rohová a T spojenie alebo radu otvorov
  • Slúži ako vodiaca lišta na kreslenie, rezanie, pilovanie a frézovanie pre zabezpečenie presných výsledkov
  • Zrážka s možnosťou nastavenia pre použitie na doskách s hrúbkou 12 ÷ 40 mm
  • Výmenné puzdrá na vŕtanie otvorov s priemerom 5, 6, 8 a 10 mm
  • Presuvný vreteník na rýchle a presné vŕtanie veľkého počtu otvorov
  • Integrovaný rad s 32 otvormi zaisťuje stolársky modul
  • 2 integrované stupnice uľahčujú presné vyrovnanie a umiestnenie
  • Bočná zarážka pre presné zarovnanie s obrobkom
