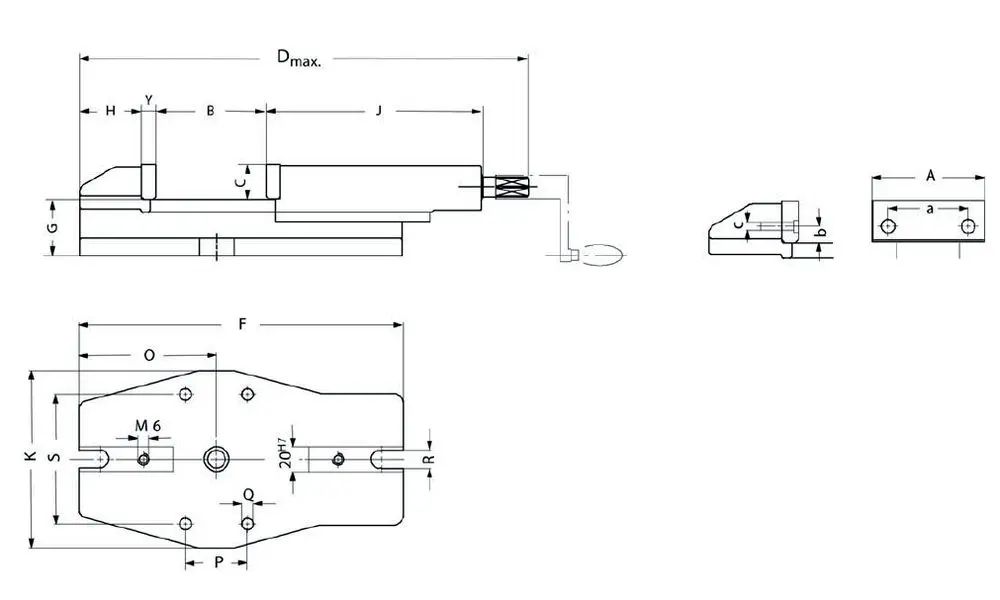

• Šírka čeľustí (A) [mm]: 135
• Upínací dĺžka (B) [mm]: 125
• Výška čeľustí (C) [mm]: 39,6
• Celková dĺžka (D_max) [mm]: 510
• Dĺžka zveráka (F) [mm]: 365
• Šírka zveráka (K) [mm]: 200
• Výška zveráka (G + C) [mm]: 119,2
• výška tela zveráka (G) [mm]: 64
• Dĺžka prednej časti (O) [mm]: 155
• upínacie otvory pre T-drážku (R) [mm]: 14
• upínací tlak [kN]: 35
• Hmotnosť [kg]: 25

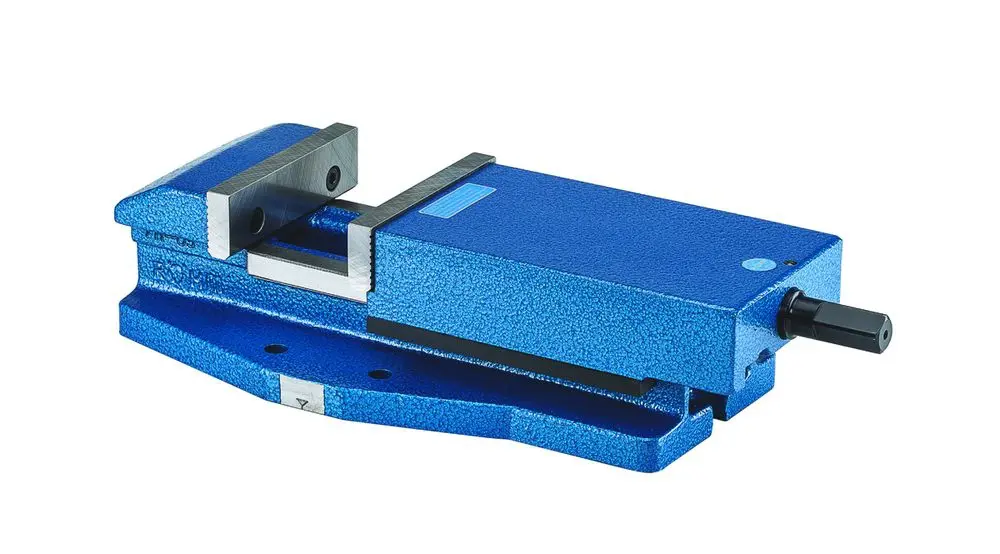

Strojný zverák Röhm RS 3

Strojný zverák pre rýchle, vysoko presné upínanie obrobkov a použitia nafrézkach, vŕtačkách, brúskach a podobných strojoch

• Optimálny pomer ceny a výkonu
• Osvedčený strojný zverák pre použitie vo výrobe
• Mechanický, ručne ovládaný upínací systém
• v celom upínacom rozsahu je zverák nastaviteľný jednou rukou
• pracovné vreteno (uťahovací skrutka) je chránené pred nečistotami a trieskami
• Nízka a robustná konštrukcia zveráku pre použitie v stiesnených priestoroch
• Súčasťou základnej dodávky sú ručné kľučka a upínacie čeľuste typ SGN: Jedna strana hladká,jedna strana ryhovaná, tvrdené a presne brúsené
• Rozsiahly sortiment čeľustí pre tento zverák pre rôzne použitie
• Teleso a pohyblivá čeľusť zveráku je vyrobené z vysoko kvalitnej špeciálnej liatiny pre mnohostranné použitie
• na boku zveráku sú ďalšie 4 montážne a upínacie otvory
• Zverák má prípravu pre upevnenie na o točňa dosky s uhlovou stupnicou
• Konštantná upínacia sila pri každom upnutí s vysokou presnosťou opakovaniapri použití momentového kľúča
