• Šírka čeľustí (A) [mm]: 135
• Upínací dĺžka (B) [mm]: 140
• Výška čeľustí (C) [mm]: 39,6
• Celková dĺžka (D_max) [mm]: 408
• Dĺžka zveráka (F) [mm]: 394
• Šírka zveráka (K) [mm]: 152
• Výška zveráka (G + C) [mm]: 105,1
• výška tela zveráka (G) [mm]: 65,5
• Dĺžka prednej časti (O) [mm]: 174
• Upínacie otvory pre T-drážku (R) [mm]: 13
• Upínací tlak [kN]: 22
• Hmotnosť [kg]: 19

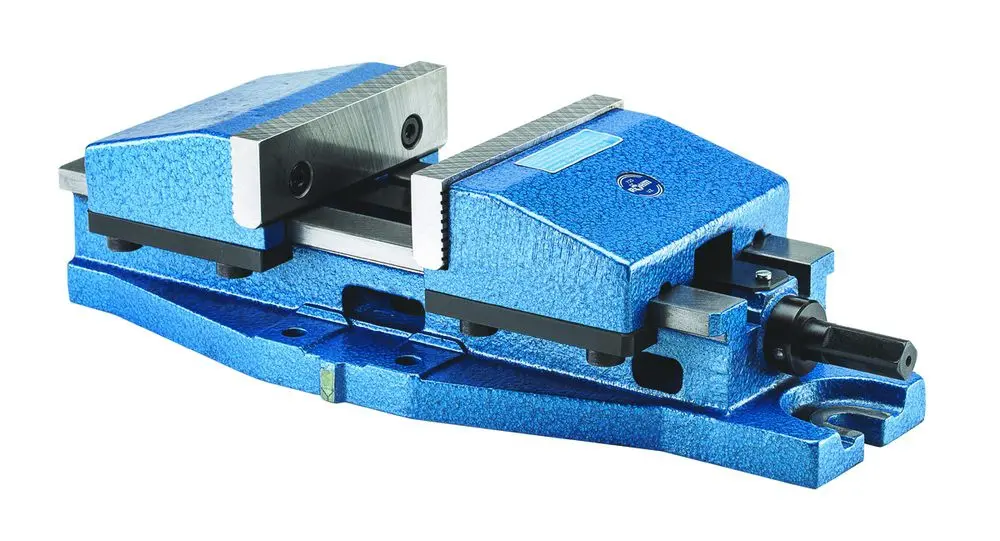

Samostrediaci zverák Röhm UZ 3

Strojný zverák pre rýchle a presné centrické upínanie obrobkov na konvenčných obrábacích strojoch.

• Osvedčený strojný zverák pre použitie vo výrobe
• Mechanický, ručne ovládaný upínací systém
• V celom upínacom rozsahu je nastaviteľný jednou rukou
• Optimálny pomer ceny a výkonu
• Pracovné vreteno (uťahovací skrutka) je chránené pred nečistotami a trieskami
• Rozsiahly sortiment čeľustí
• Špeciálne nízky model zveráku
• Bočné vodítka čeľustí umožňujú jednoduché a presné nastavenie zveráku
• Vyrobené zo špeciálnej liatiny pre mnohostranné použitie
• Zverák má prípravu pre upevnenie na otočnej dosky s uhlovou stupnicou
• Súčasťou základnej dodávky sú ručné kľučka a upínacie čeľuste typ SGN: jedna strana hladká,jedna strana ryhovaná, tvrdené a presne brúsené
• Centrické upínanie vďaka ľavému a pravému závitu vretena
• Po prvotnom usadenie zveráku, je obrobok vždy správne vycentrovaný
• Na boku zveráku sú ďalšie 4 montážne a upínacie otvory
• Konštantná upínacia sila pri každom u pnutie s vysokou presnosťou opakovaniapri použití momentového kľúča
