• Šírka čeľustí [mm]: 200
• Upínací dĺžka [mm]: 0 ÷ 350
• Výška čeľustí [mm]: 66,6

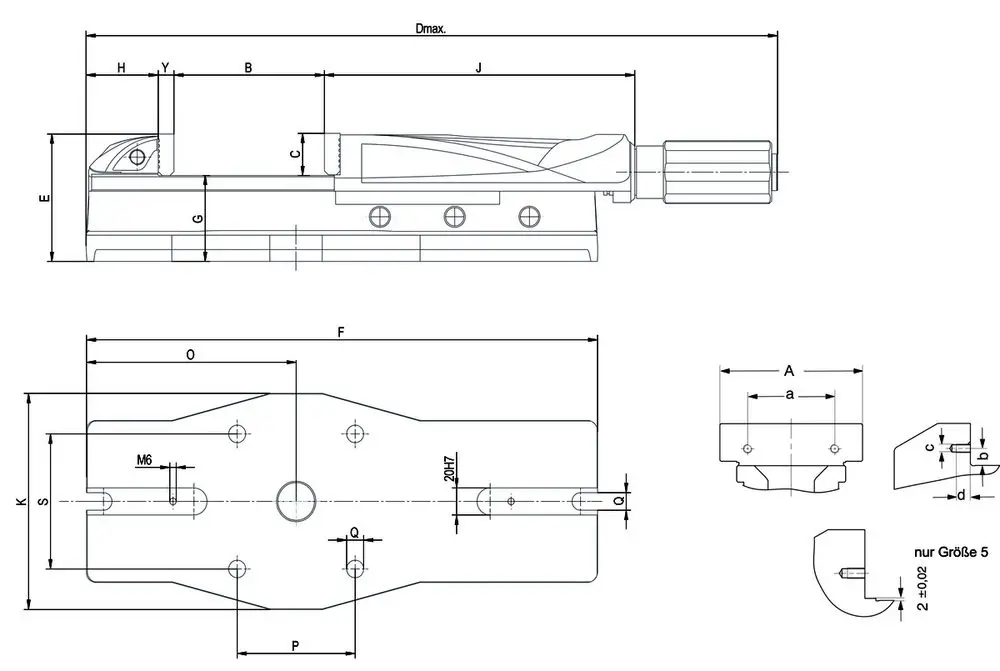

• Celková dĺžka (D_max) [mm]: 1 022
• Dĺžka zveráka (F) [mm]: 685
• Šírka zveráka (K) [ mm]: 280
• Výška zveráka (E) [mm]: 171
• Dĺžka prednej časti (O) [mm ]: 230
• Upínacie otvory pre T-drážku (Q) [mm]: 21
• Upínacie otvory pre montážne skrutky (Q) [mm]: 21
• Rozstup upínacích otvorov pre skrutky (P) [mm]: 160
• Upínacie tlak [kN]: 100
• Hmotnosť [kg]: 112

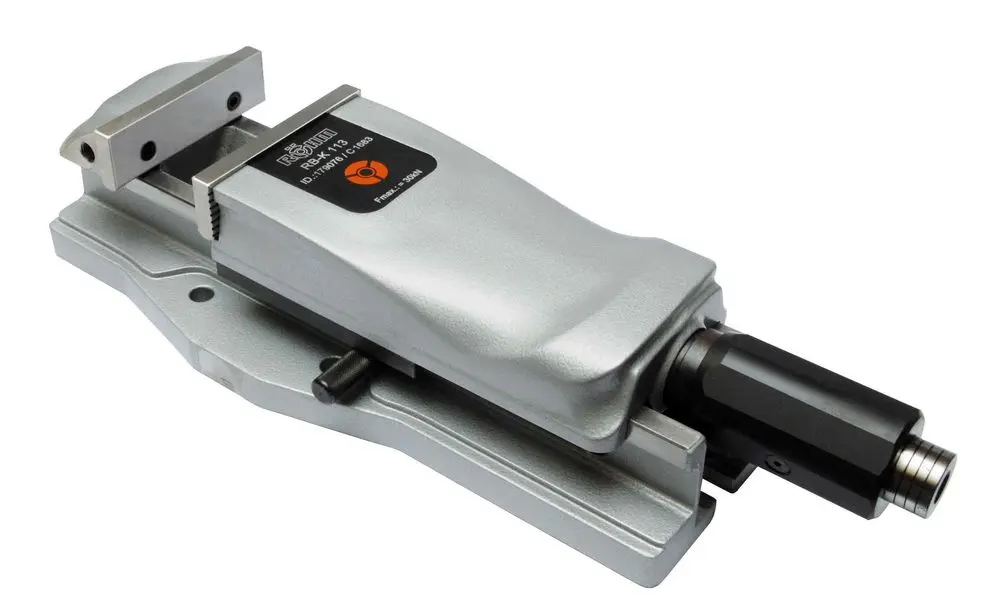

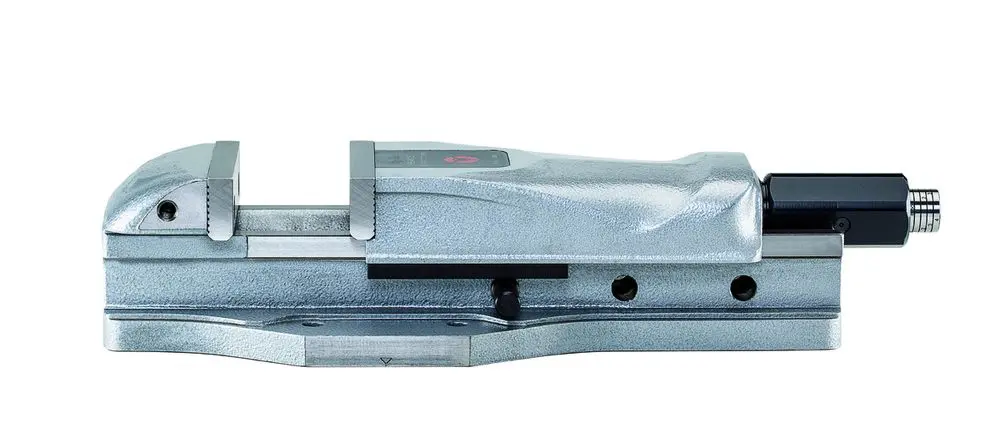

Hydraulický strojný zverák Röhm RB-K 5 (200 mm) Orange Line

Kvalitné strojný zverák vybavený ručným hydraulickým posilňovačom. Umožnuje bezpečné upínanie pri minimálnej námahe obsluhy.
Tieto zveráky sú vhodné pre univerzálne použitie pre frézovacie, vŕtacie a obrábacie centrá.

• Masívne zveráky s kompaktným dizajnom a maximálnou presnosťou upínanie s jednoduchou obsluhou
• Upínací systém: ručne ovládaný mechanicko-hydraulický
• Upínacie silu je možno prednastaviť
• Pre upnutie na deformácie citlivých obrobkov, možno posilňovacie funkciu vypnúť
• Zvlášť vhodné pre použitie na obrábacích centrách
• Pohon vretena a mechanicko-hydraulický prevod sily sú zapuzdrené - ochrana proti trieskam
• Základňa zveráku je opatrená drážkami pre zabezpečenie presné fixácie na pracovný stôl stroja
• Možno používať aj na otočnej základni s uhlovou stupnicou
• Vysoká presnosť upínanie vďaka presnému vedeniu čeľustí
• Rýchla zmena dĺžky upínania vďaka čepovému systému s viacerými pozíciami
• Optimalizovaný odtok chladiacej kvapaliny a triesok
• Vysoká odolnosť proti opotrebeniu vďaka kalenému vedenie čeľustí
• Upínacia plocha pre upínanie úpinkami (krapnami)
• Rozsiahly program čeľustí pre zverák
