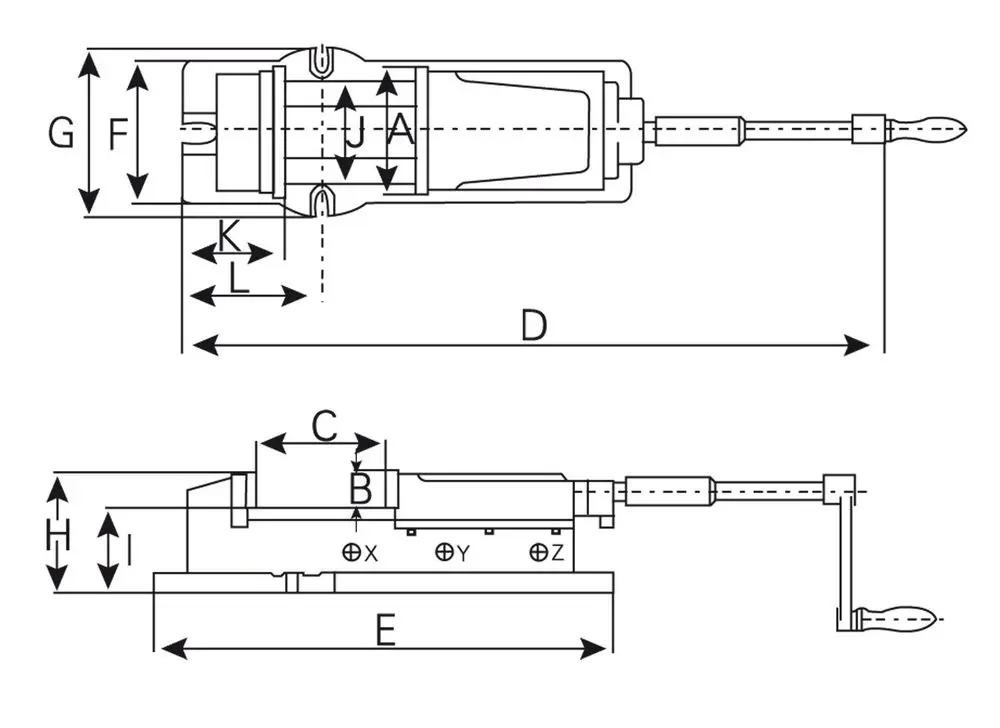

• Šírka čeľustí A [mm]: 200
• Výška čeľustí B [mm]: 62
• Upínací dĺžka C [mm]: 0 ÷ 100 | 98 ÷ 200 | 195 ÷ 305
• Celková dĺžka D [mm]: 1 020
• Dĺžka základne E [mm]: 700
• Šírka základne F [mm]: 240
• Šírka základne G [mm]: 280
• Výška H [mm]: 162
• Výška umiestnenie čeľustí I [mm]: 100
• Šírka vedenie čeľustí J [mm]: 160
• Vzdialenosť pevnej čeľuste K [mm]: 165
• Vzdialenosť upínacieho otvoru základne zveráku L [ mm]: 266
• Upínací dĺžka X [mm]: 0 ÷ 100
• Upínací dĺžka Y [mm]: 98 ÷ 200
• Upínací dĺžka Z [mm]: 195 ÷ 305
• Upínacia tlak (sila) [kg]/[ kN]: -
• Hmotnosť [kg]: 125

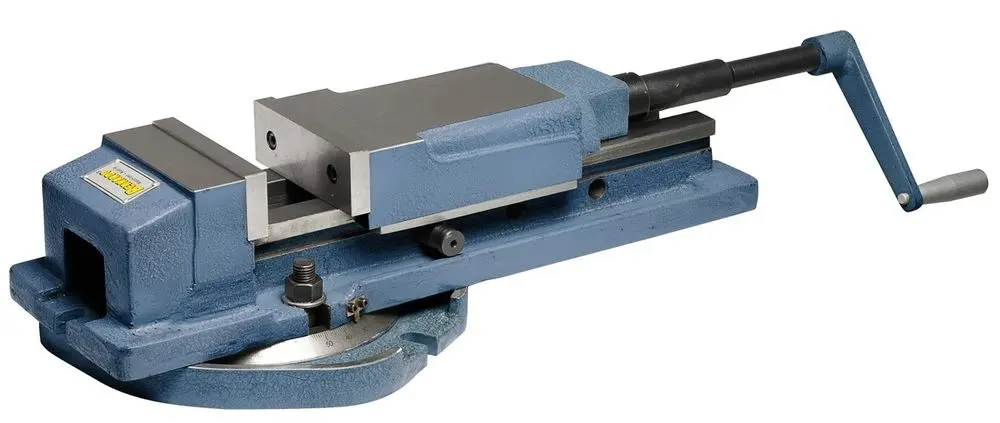

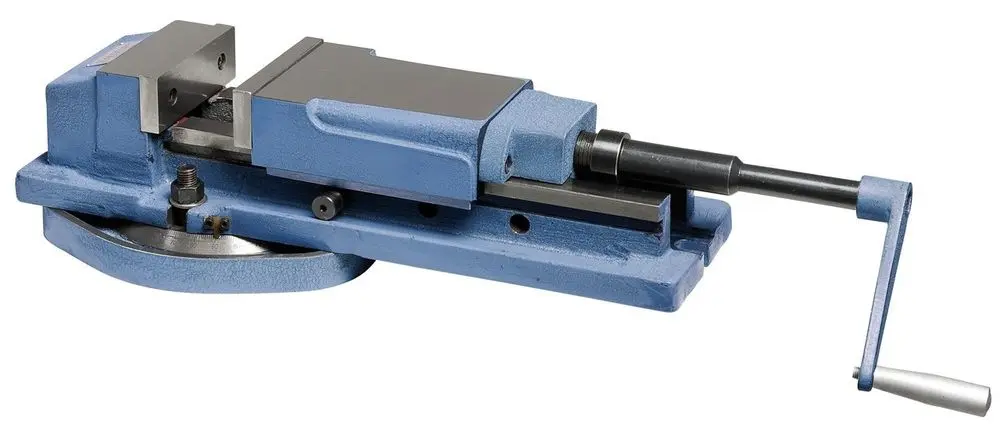

Strojný hydraulický zverák Bernardo VH 200 s otočným stolom

Využitie zveráka: obrábacie centrá, frézovanie, vŕtanie a brúsenie

• Mechanicko-hydraulický upínací systém ovládaný ručnou kľukou
• Booster-systém, menšie potrebná sila, vysoký tlak pri upínaní
• Vysoká a bezpečná upínacia sila pri malej fyzickej námahe
• Vhodné pre upínanie dlhých veľkých obrobkov
• Veľký upínací rozsah vďaka aretačným skrutkám s rôznymi odstupmi otvorov
• Robustná nízka konštrukcia vhodná pre frézovanie, vŕtanie a brúsenie
• Vymeniteľné upínacie čeľuste sú kalené a brúsené
• Odnímateľná otočná základňa - stôl so stupnicou
