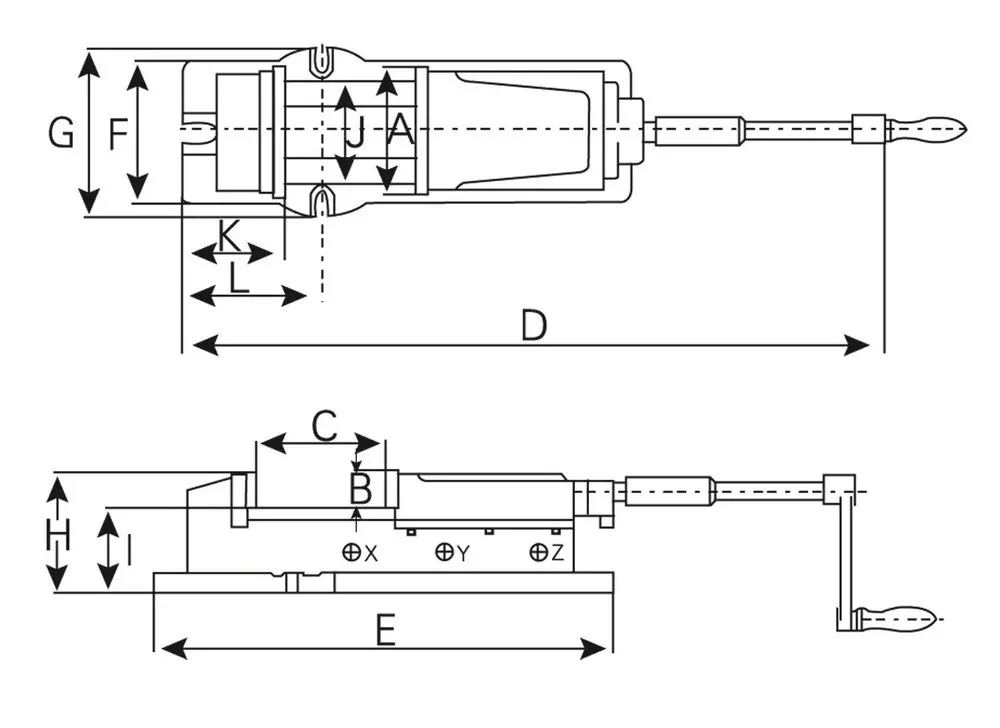

• Šírka čeľustí A [mm]: 125
• Výška čeľustí B [mm]: 46
• Upínací dĺžka C [mm]: 0 ÷ 72 | 70 ÷ 140 | 15 ÷ 220
• Celková dĺžka D [mm]: 670
• Dĺžka základne E [mm]: 540
• Šírka základne F [mm]: 165
• Šírka základne G [mm]: 185
• Výška H [mm]: 118
• Výška umiestnenie čeľustí I [mm]: 72
• Šírka vedenie čeľustí J [mm]: 97
• Vzdialenosť pevnej čeľuste K [mm]: 117
• Vzdialenosť upínacieho otvoru základne zveráka L [mm ]: 185
• Upínací dĺžka X [mm]: 0 ÷ 72
• Upínací dĺžka Y [mm]: 70 ÷ 140
• Upínací dĺžka Z [mm]: 15 ÷ 220
• Upínacia tlak (sila) [kg]/[kN ]: -
• Hmotnosť [kg]: 42

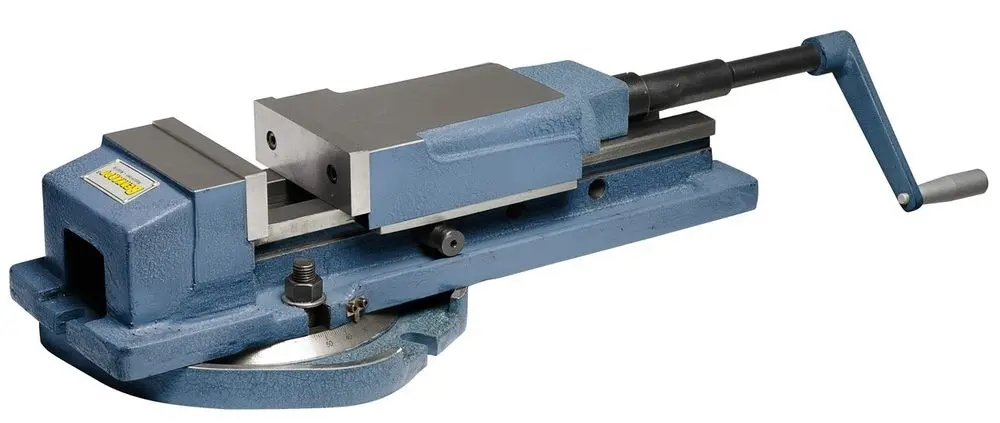

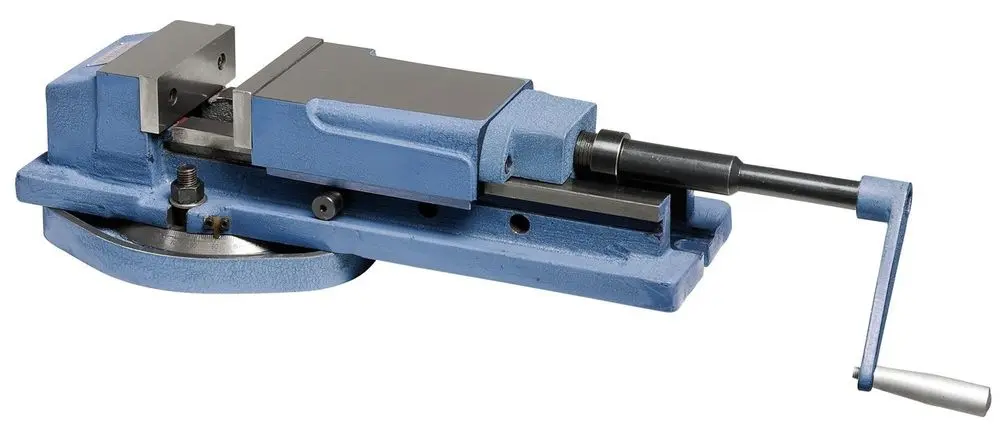

Strojný hydraulický zverák Bernardo VH 125 s otočným stolom

Využitie zveráka: obrábacie centrá, frézovanie, vŕtanie a brúsenie

• Mechanicko-hydraulický upínací systém ovládaný ručnou kľukou
• Booster-systém, menšie potrebná sila, vysoký tlak pri upínaní
• Vysoká a bezpečná upínacia sila pri malej fyzickej námahe
• Vhodné pre upínanie dlhých veľkých obrobkov
• Veľký upínací rozsah vďaka aretačným skrutkám s rôznymi odstupmi otvorov
• Robustná nízka konštrukcia vhodná pre frézovanie, vŕtanie a brúsenie
• Vymeniteľné upínacie čeľuste sú kalené a brúsené
• Odnímateľná otočná základňa - stôl so stupnicou
