• Motor - výkon S₁100% [W]:1 500
• Motor - výkon S₆40% [W]:2 200
• Napájacie napätie [V]:400
• Vzdialenosť hrotov [mm] :1 000
• Výška hrotov [mm]:175
• Šírka lôžka [mm]:180
• Točný priemer nad lôžkom [mm]:350
• Točný priemer nad sedlovou medzerou * [mm]:450
• Točný priemer nad priečnymi saňami [mm]:190
• Priechod vretena [mm]:40
• Upínanie vretena:DIN 55029, D1-4 "
• Rozsah otáčok [U.min^-1]:(8) 70 ÷ 2 000
• Pozdĺžny posuv [mm.ot^-1]:(40) 0,053 ÷ 1,29
• Priečny posuv [mm.ot^-1]:(40) 0,013 ÷ 0,31
• Metrické závity [mm]:(32) 0,4 ÷ 7,0
• Palcové závity [TPI]:(36) 4 ÷ 60
• Posuv pinoly [mm]:110
• Kužeľ pinoly:MK 3
• Rozmery stroja (š x h x v) [mm]:1 730 x 700 x 1 340
• Hmotnosť ca. [kg]:515
• * Demontovateľný mostík - dĺžka [mm]:220

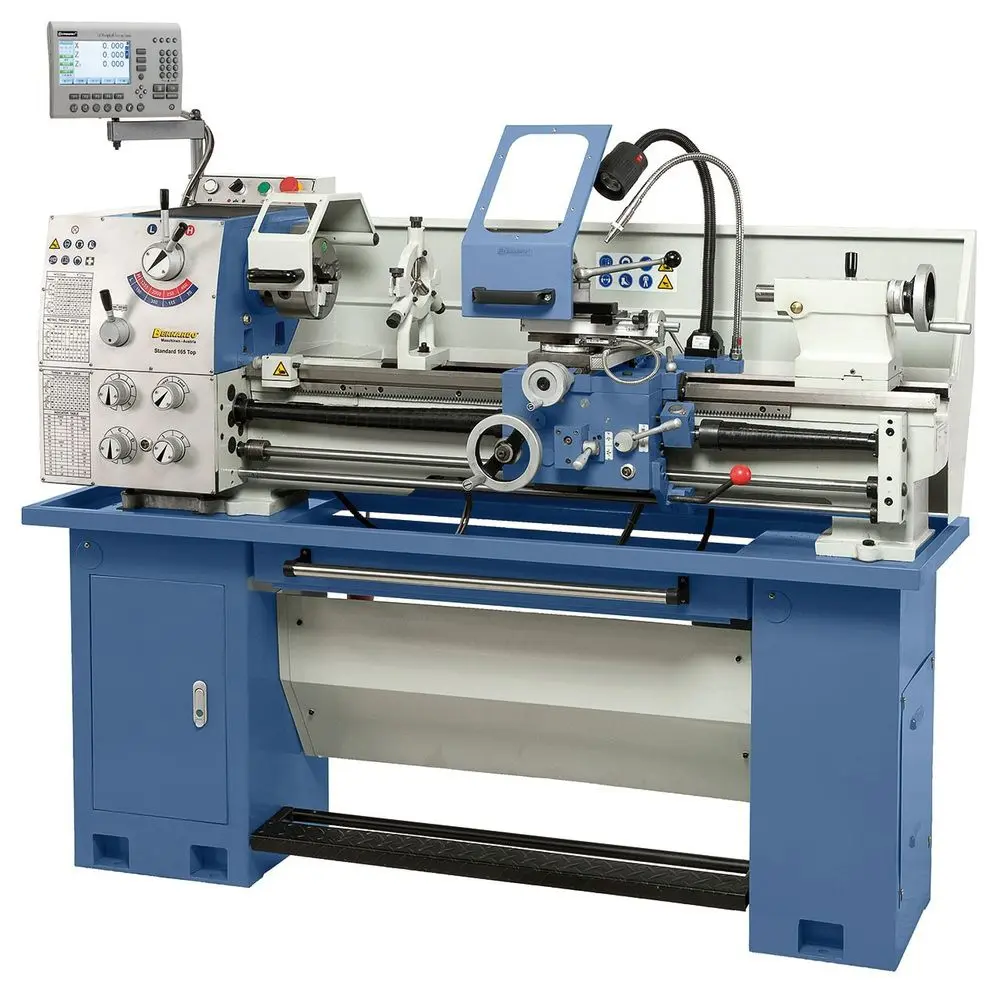

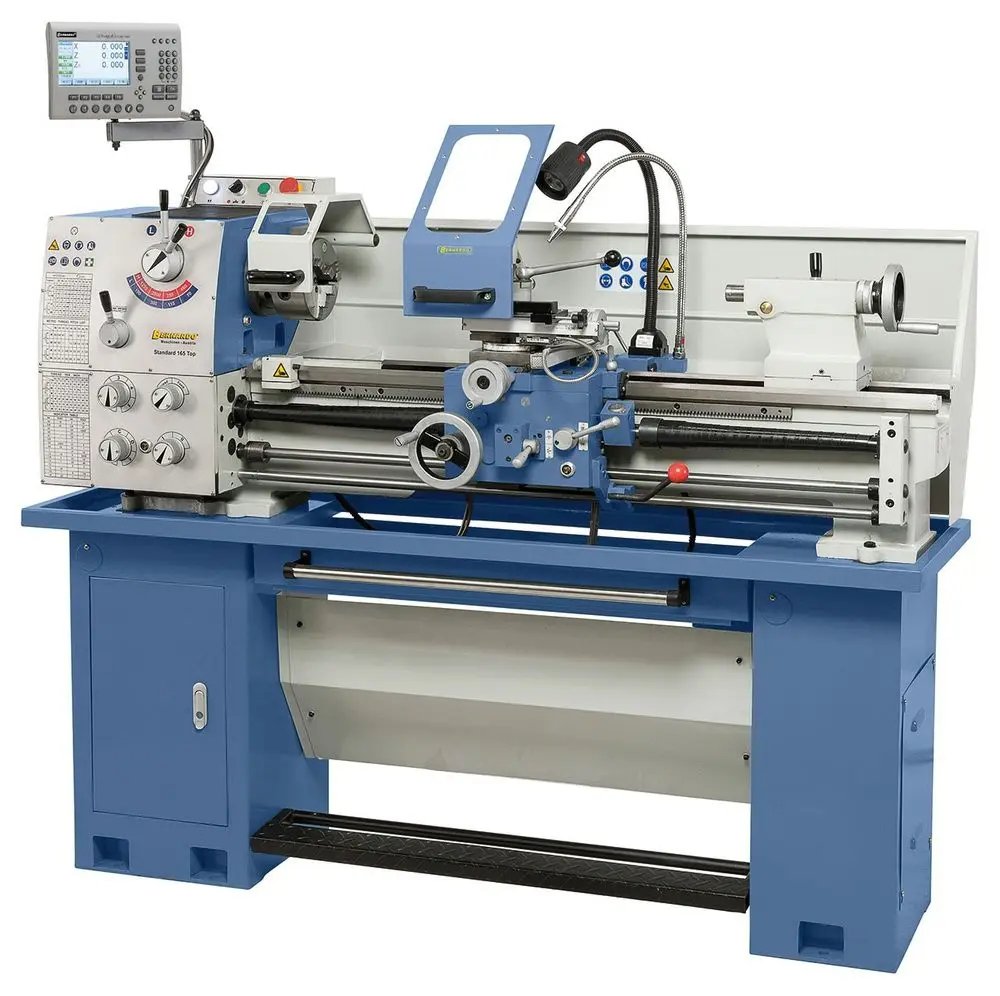

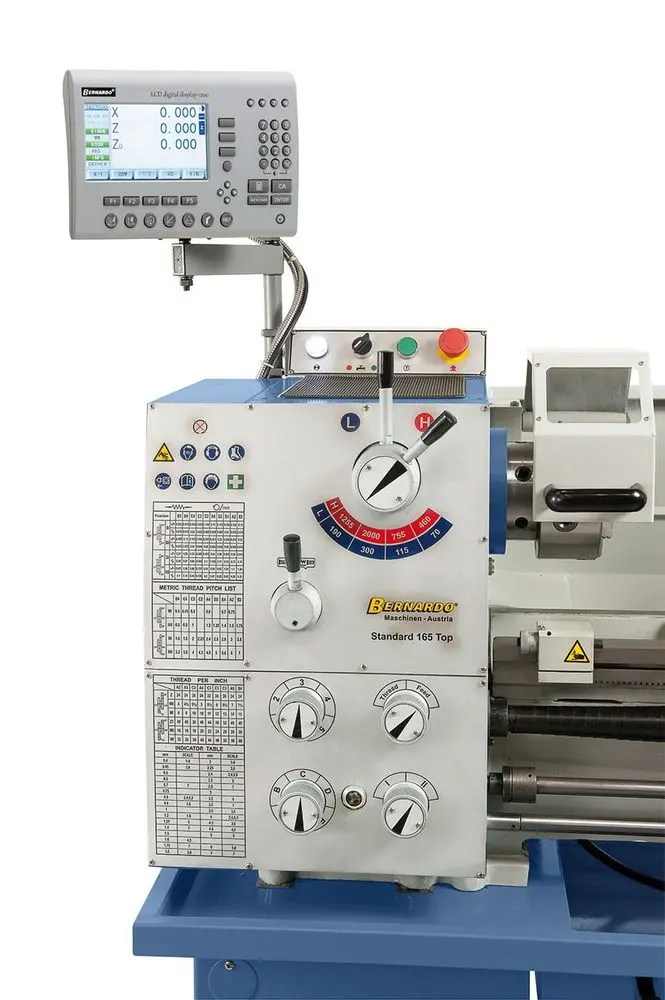

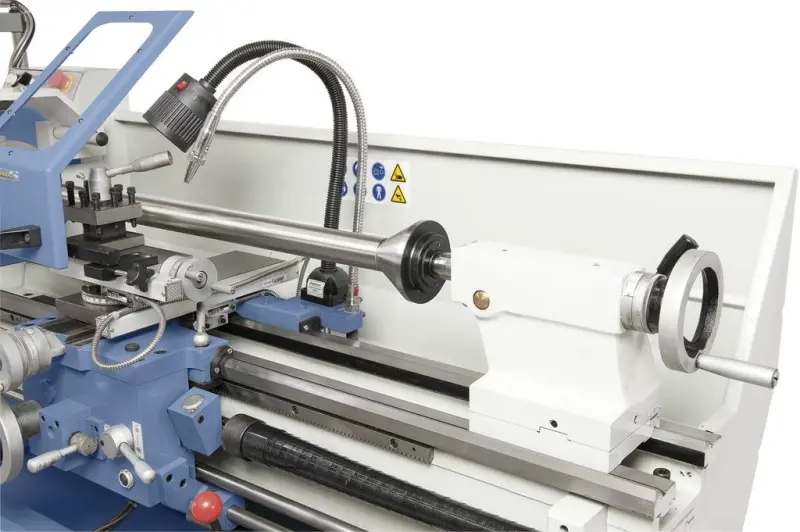

Sústruh s vodiaci a ťažnou skrutkou Bernardo Standard 165 Top

Sústruh na kov s pozdĺžnym a priečnym posuvom Standard 165 D a Standard 165 Top vďaka svojej robustnej konštrukcii a jednoduchej obsluhe tvorí nový štandard univerzálneho sústruhu do dielne.
Aj základná verzia obsahuje všetko dôležité príslušenstvo (3-osi digitálny ukazovateľ polohy, lunety, LED pracovné osvetlenie, bezpečnostnú výbavu podľa normy CE, ...), takže tento stroj môže byť okamžite použitý do výroby.

Stolné sústruh Bernardo Standard 165 Top - Špecifikácie

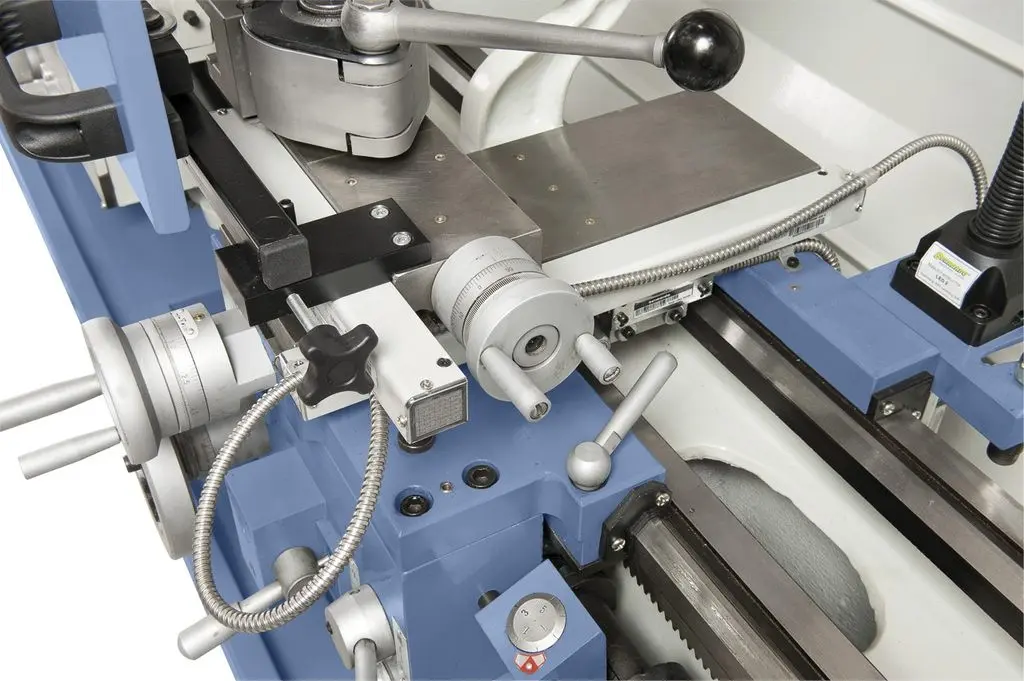

• 3-osé digitálne odmeriavanie polohy
• Ľahko ovládateľný stroj s vodiacim a ťažným vretenom (skrutkou)
• Vyberateľný mostík pre obrábanie dielcov s veľkým priemerom
• K minimalizácii vplyvu chvenie je masívny prizmatické lôžko zo šedej liatiny vystužené rebrovaním
• Jednoduché , ľahké a presné nastavenie otáčok a posuvov
• Vedenie lôžka je indukčne tvrdené a brúsené
• Koník je bočne p řestavitelný pre sústruženie kuželových plôch
• Kalená a brúsená ozubené kolesá a hriadele
• Rychloupínanie koníka pomocou páky, ručné kolesá posunov s jemnýmdelením (po 0,04 mm)
• Pomocná fixácia hriadeľa (na konci vreteníka)
• Na koníka, suportu a všetkých vedeniach je možné vymedzovať vôle

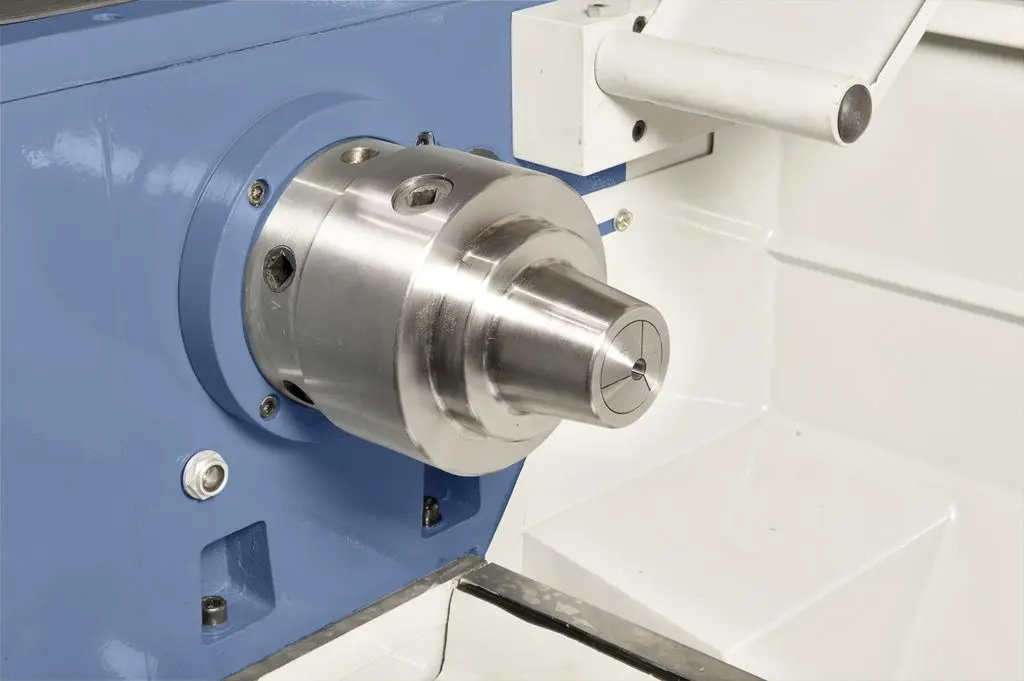

• Hlavné vreteno s upínaním Camlock D1-4"
• Uloženie vretena v dvoch 2 presných nastaviteľných ložiskách (s presnosťou chodu ≤ 0,009 mm)
• Elektromechanické prevedenie brzdového pedálu znižuje neproduktívne časy
• Priestorovo úsporné prevedenie vysúvacia vane pre triesky

Súčasti dodávky stolového sústruhu Bernardo Standard

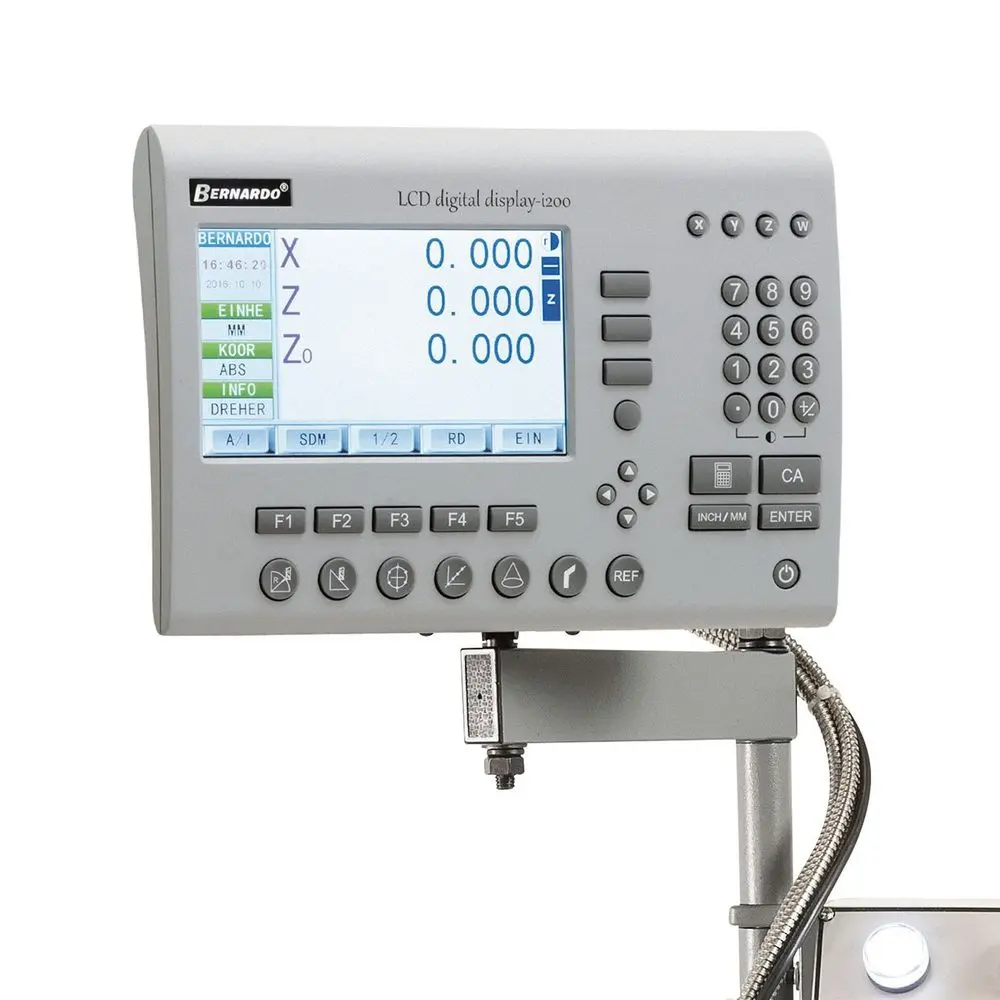

• Digitálne odmeriavanie i200 s LCD displejom pre odmeriavanie a zobrazovanie pozícií vo všetkých 3 osiach
• 3-čeľusťové skľučovadlo DK11-160 mm/D4"

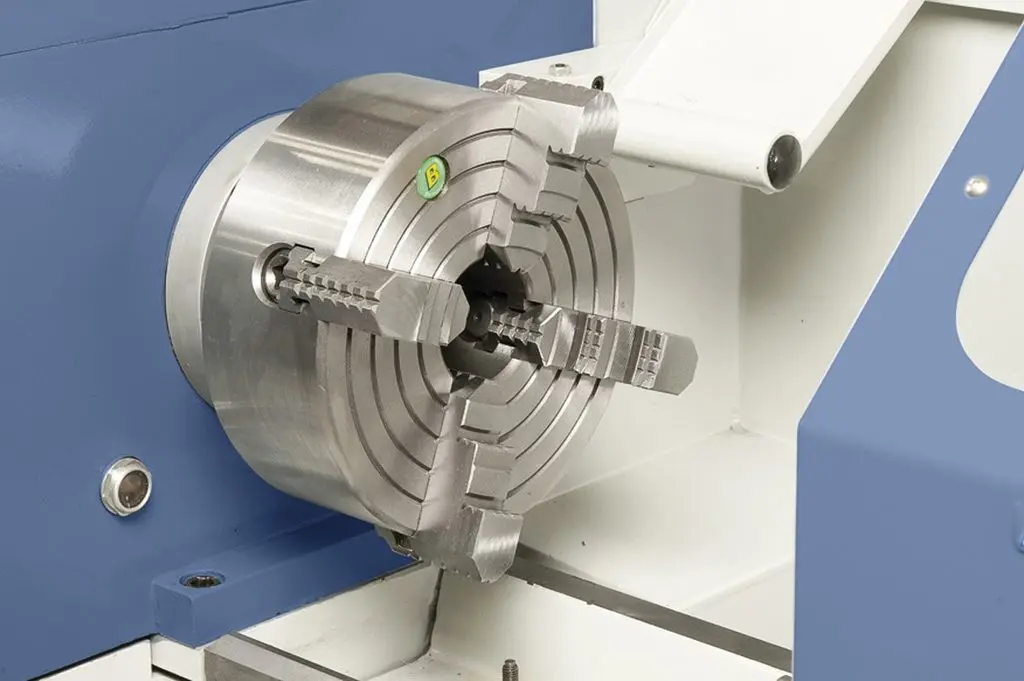

• 4-čeľusťové skľučovadlo 200 mm DIN 55029/D4"

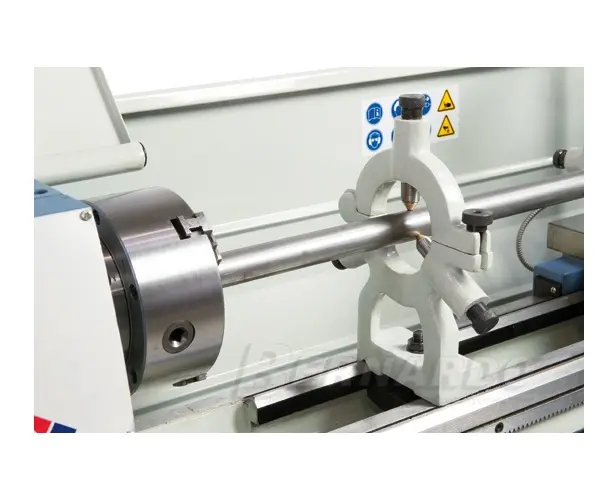

• Pevná luneta priemer D max. 60 mm
• Posuvná luneta priemer D max. 60 mm
• Upínacia doska pr. 250 mm

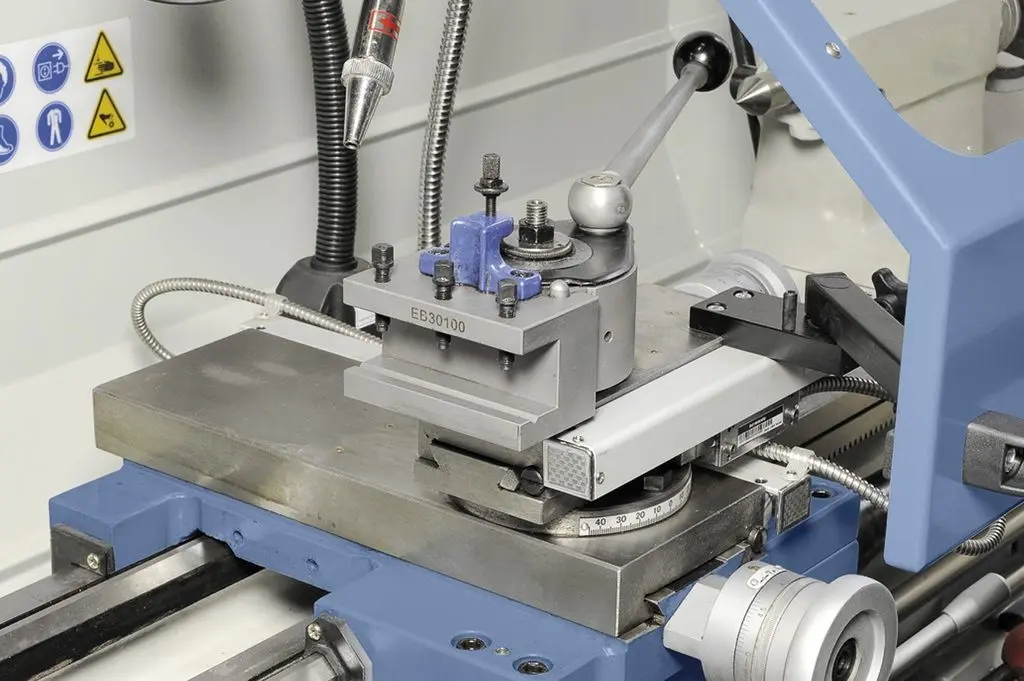

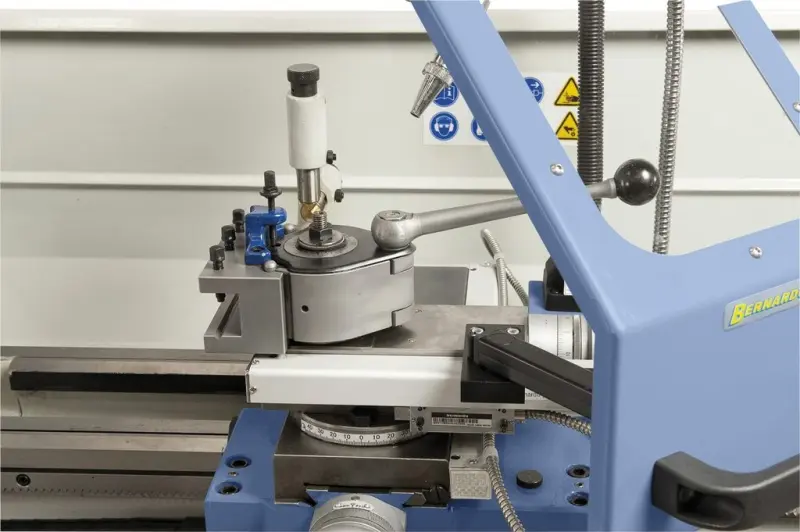

• Rýchloupínacie držiak Multifix, veľkosť Evr. 4 priamych vložiek pre sústružnícky nôž

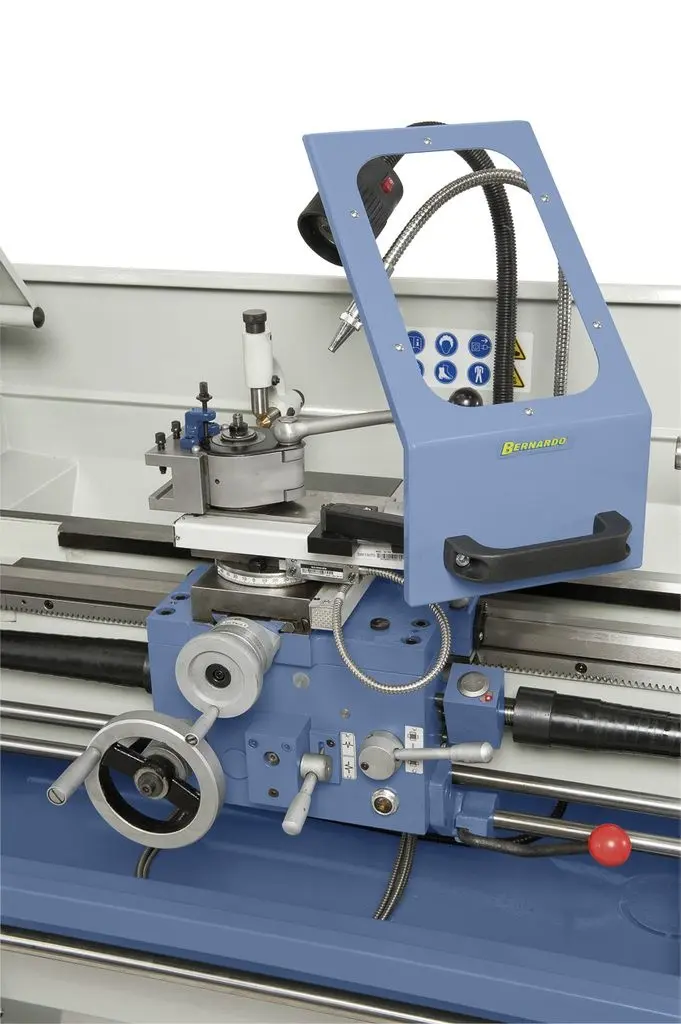

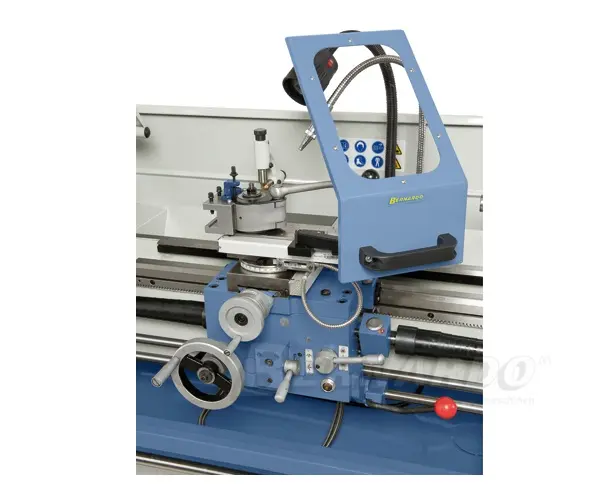

• Ochraný štít u nožového držiaka
• Bezpečnostné kryt s oceľovým držiakom
• Klzná trecia spojka
• Mikrometrický pozdĺžny doraz
• Chladiace zariadenie

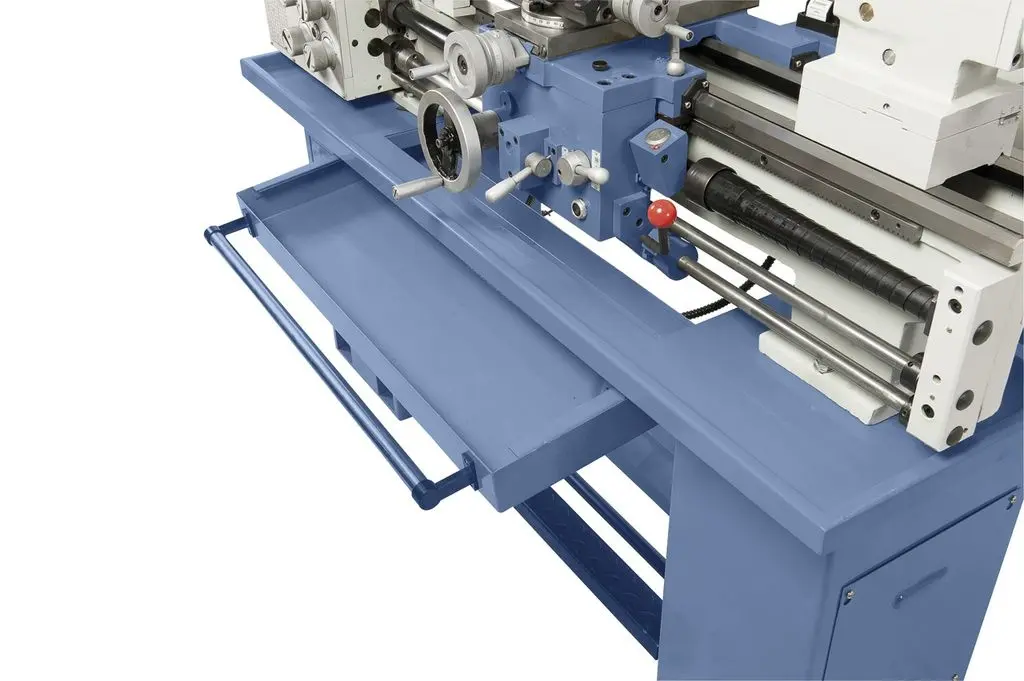

• Vysúvacia vaňa pre triesky
• Motor s magnetickou brzdou vretena podľa normy CE
• Nožná brzda podľa CE
• Ochranný kryt proti ostreku
• Indikátor závitov

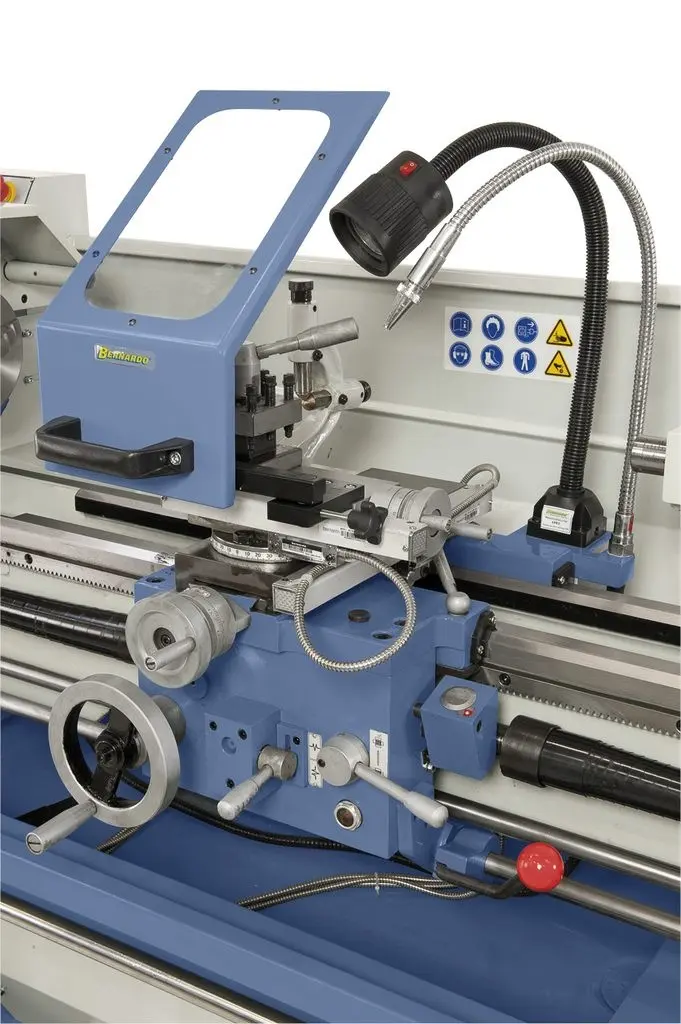

• LED pracovné svetlo
• Redukčné puzdro

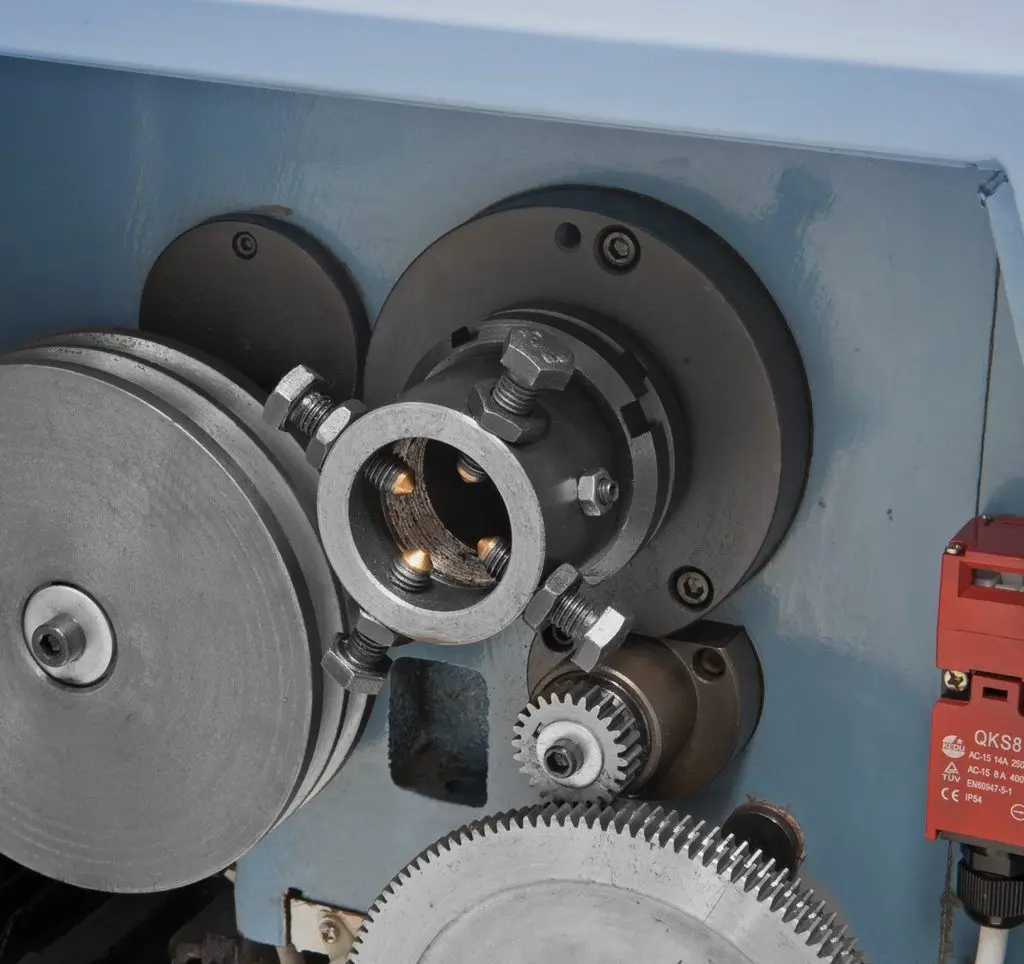

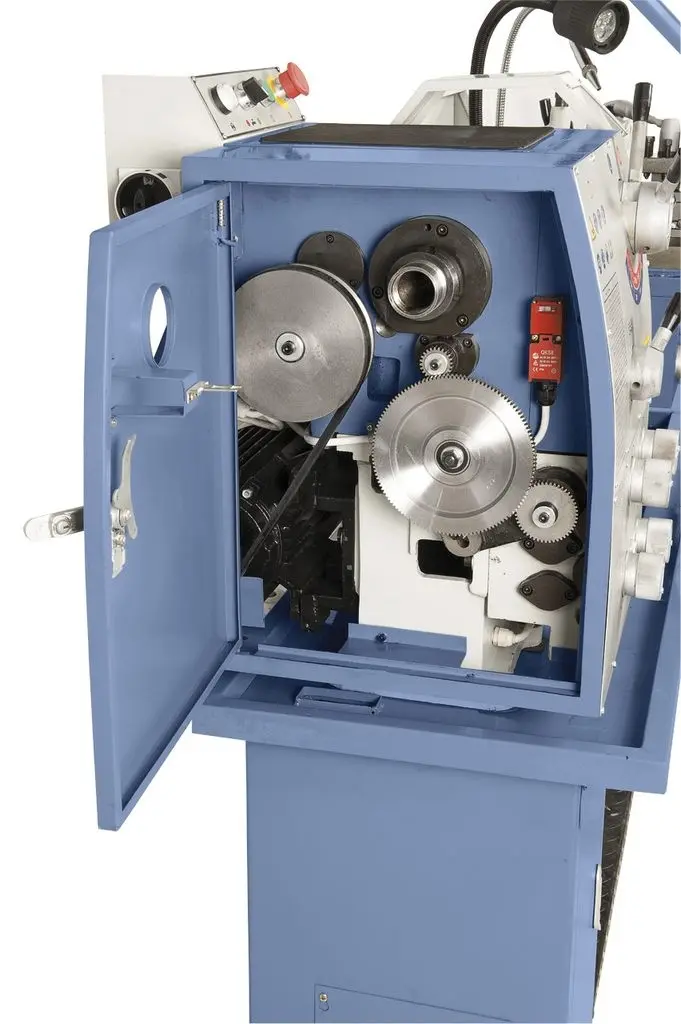

• Výmenná kolesá (pre sústruženie závitov)
• 2 pevné hroty
• Podstavec
• Obslužné a servisné náradie
