Nastavovací klin HERKULES 190/170 ÷ 190 mm AMF 72793 (EDE38940030)
Veľkosť: 190
Prestavenie na výšku (h-H) [mm]: 170 ÷ 190
Rozmer A [mm]: 80
Rozmer B [mm]: 145
Rozmer L [mm]: 175
Rozmer šesťhranu (SW) [mm]: 26
Stúpanie (výškové nastavenie) H* [mm.U]: 2,02
Nosnosť [kN]: 250

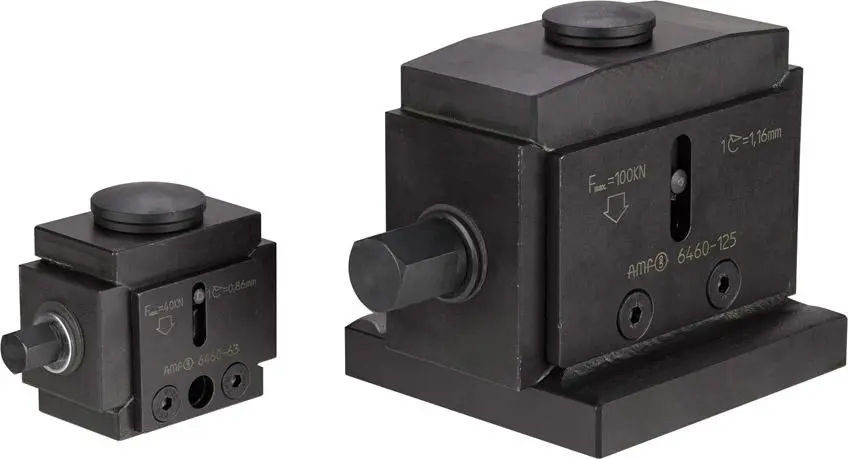

Vyrovnávací a nastavovací klin Herkules
Zo zušľachtenej tvárnej liatiny a ocele
Popustené na brunýrovaný odtieň
Prevedenie so strediacim otvorom priemer 12 mm
Rovnací klin môžete rukou ľahko prestaviť pri zaťažení na 1/3 nosnosti (Fmax.)
Presne opracované klinové plochy dovoľujú pokojné a presné nastavenie, presnejšie ako 1/10 mm, voliteľne skrutkou s ryhovanou hlavou alebo kľúčom na šesťhranné skrutky
Dvojitý klinový efekt umožňuje presné vertikálne pohyby bez bočného posunu
Vhodné= na upínanie ťažkých liatinových a kovaných obrobkov na veľkých nástrojových zariadeniach
Okrem toho sa rovnací klin môže nasadiť na „ťažké skrutkovacie podpery"
Pritom je nutné použiť valcový kolík DIN 6325 (12 x 30 mm)
Súčasťou dodávky zostavy zarovnávacieho klinu Herkules
Rovnací klin s guľovým nástavcom [Obj. č. 3930]
