Rýchloupínací nožový držiak sada SWH 3-E.

• Rýchloupínacie nožové držiaky

• Určené pre všetkých typy dodávaných sústruhov

• Opakovateľná presnosť 0,01 mm

• 40 rôznych polôh uhlových nastavení

• Výškové nastavenie pomocou drážkovaného skrutky

• Oceľová hlava a držiak s profilovo brúseným ozubením

• Upnutie výmenného držiaka sa vykonáva rýchloupínaciepákou

• Uhlová stupnica na hlave

• Pre vlastnú montáž


  Technické údaje nožového držiaka SWH 3

• Točný priemer [mm]: 200 ÷ 400
• Výkon motora sústruhu max. [kW]: 4,4
• Šírka saní max. [mm]: 120
• Výška reznej hrany (ostrie) min. [mm]:30/31
• Výška reznej hrany (ostrie) max. [mm]: 47/4548/46
• Výšková nastaviteľnosť [mm]: 17/15
• Podložka nože [mm]: 10/11
• Šírka podložky pre pracovné nôž [mm]: 20
• Výška pracovného noža max. [mm]: 20
• Priemer diery [ mm]: 20
• Celková šírka [mm]: 125
• Celková výška [mm]: 68
• Hĺbka vŕtania [mm]: 35

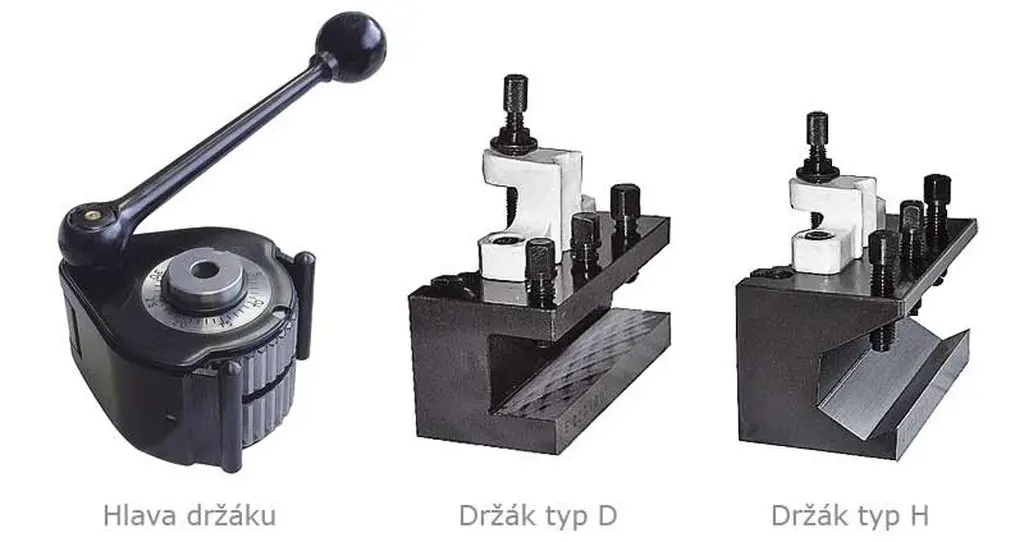

• súčasti dodávky nožového držiaku:

• 1 × hlava držiaku E
• 3 × držiak 20 × 100 pre štvorhranné noža (typ D)
• 1 × držiak 30 × 100 pre okrúhle noža (typ H)
