Rýchloupínací nožový držiak sada SWH 1-A.

• Rýchloupínacie nožové držiaky

• Určené pre všetkých typy dodávaných sústruhov

• Opakovateľná presnosť 0,01 mm

• 40 rôznych polôh uhlových nastavení

• Výškové nastavenie pomocou drážkovaného skrutky

• Oceľová hlava a držiak s profilovo brúseným ozubením

• Upnutie výmenného držiaka sa vykonáva rýchloupínaciepákou

• Uhlová stupnica na hlave

• Pre vlastnú montáž


  Technické údaje nožového držiaka SWH 1-A

• Točný priemer [mm]: 150 ÷ 300
• Výkon motora sústruhu max. [kW]: 2,2
• Šírka saní max. [mm]: 100
• Výška reznej hrany (ostrie) min. [mm]: 29
• Výška reznej hrany (ostrie) max. [mm]: 40
• Výšková nastaviteľnosť [mm ]: 11
• Podložka nože [mm]: 9
• Šírka podložky pre pracovné nôž [mm]: 12
• Výška pracovného noža max. [mm]: 20
• Priemer diery [mm]: 20
• Celková šírka [mm]: 100
• Celková výška [mm]: 54
• Hĺbka vŕtanie [mm]: 35

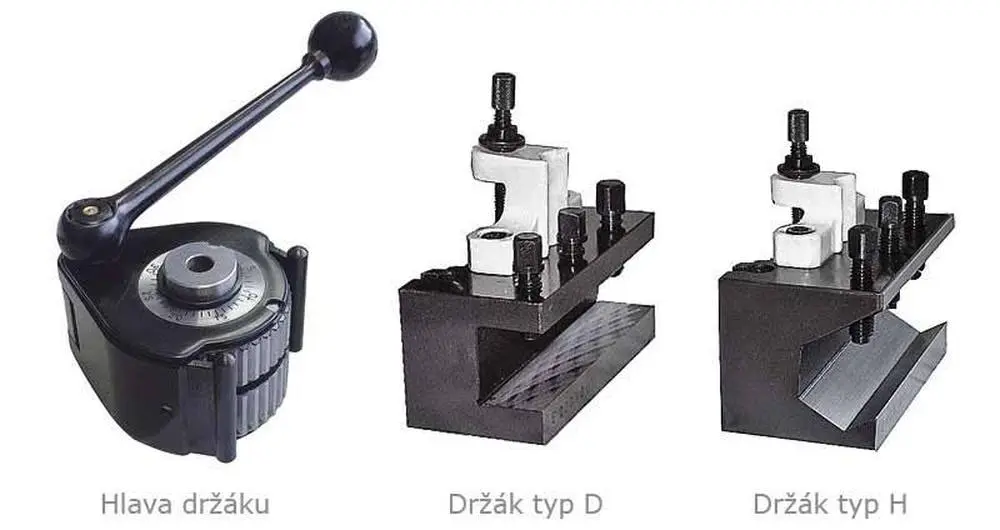

• Súčasti dodávky nožového držiaku:

• 1 × hlava držiaku A
• 3 × držiak 20 × 90 pre štvorhranné noža (typ D)
• 1 × držiak 20 × 90 pre okrúhle noža (typ H)
