• Rozmer pracovného stola [mm]: 300 x 700
• T-drážky počet/šírka [mm]: 1/14
• Upínacia doska s permanentným magnetom [mm]:300 x 600
• Max. posuv - pozdĺžny [mm]: 640
• Max. posuv - priečny [mm]: 320
• Max. vzdialenosť stredu vretena od povrchu stola [mm]: 520
• Maximálna hmotnosť obrobku [kg]: 200
• Rozmery brúsneho kotúča [mm]:300 x 30 x 75
• Rýchlosť stola, hydraulický pohon [m.min ^-1 ]:3 ÷ 20
• Priečny posuv
  • Priečne nastavenie ručným okolo [mm.ot ^-1 ]:4
  • Dielik nóniusu [mm]: 0,02
• Vertikálny posuv
  • Vertikálne nastavenie ručným okolo [mm.ot ^-1 ]:2
  • Dielik nóniusu [mm]: 0,01
• Motor vretena [W]: 4 000
• Otáčky vretena [U.min ^-1 ]: 1 440
• Motor hydraulického čerpadla [W]: 1 500
• Rozmery (š x h x v) [mm]:2 000 x 1 650 x 1 850
• Hmotnosť [kg]: 1 330

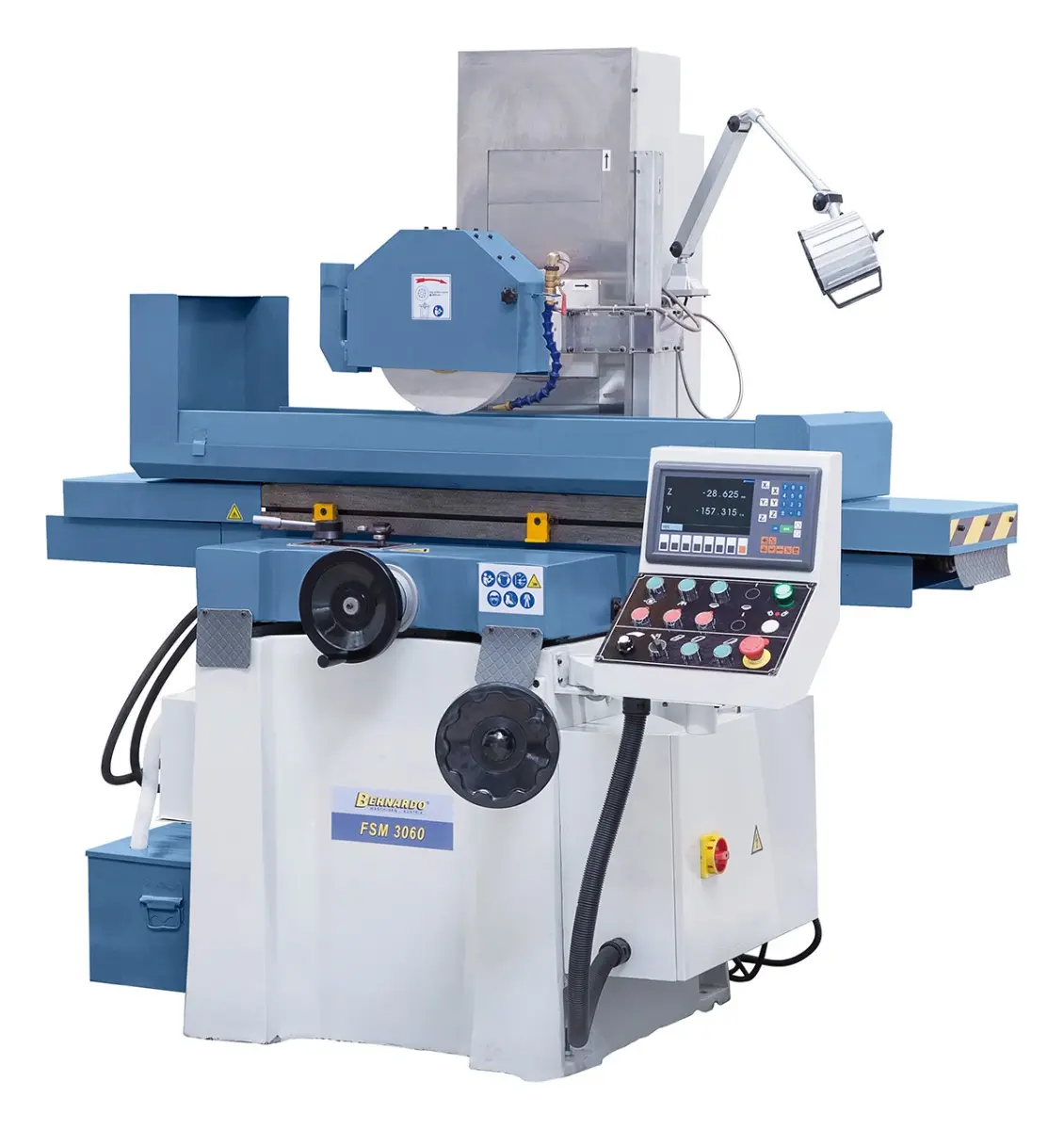

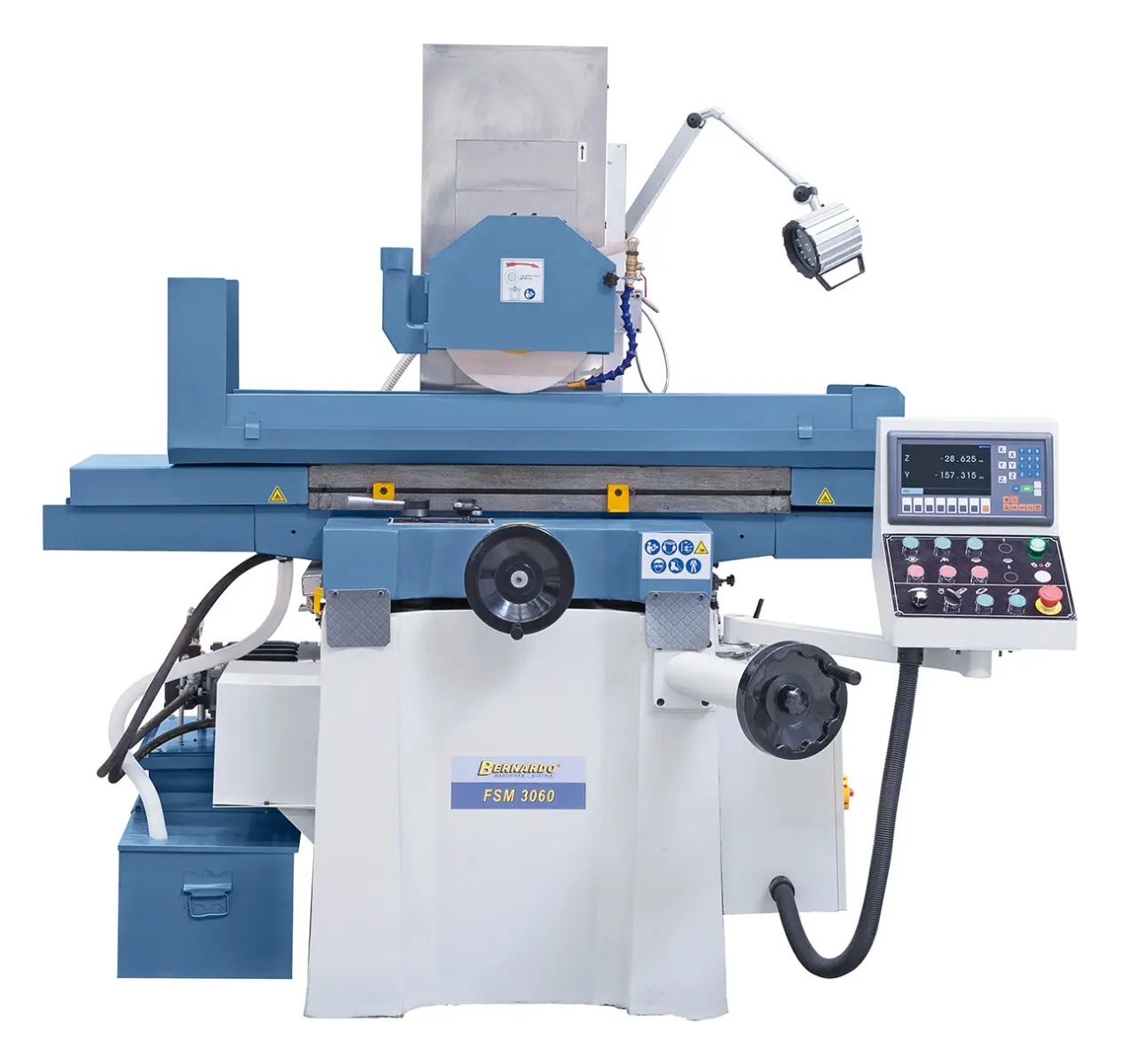

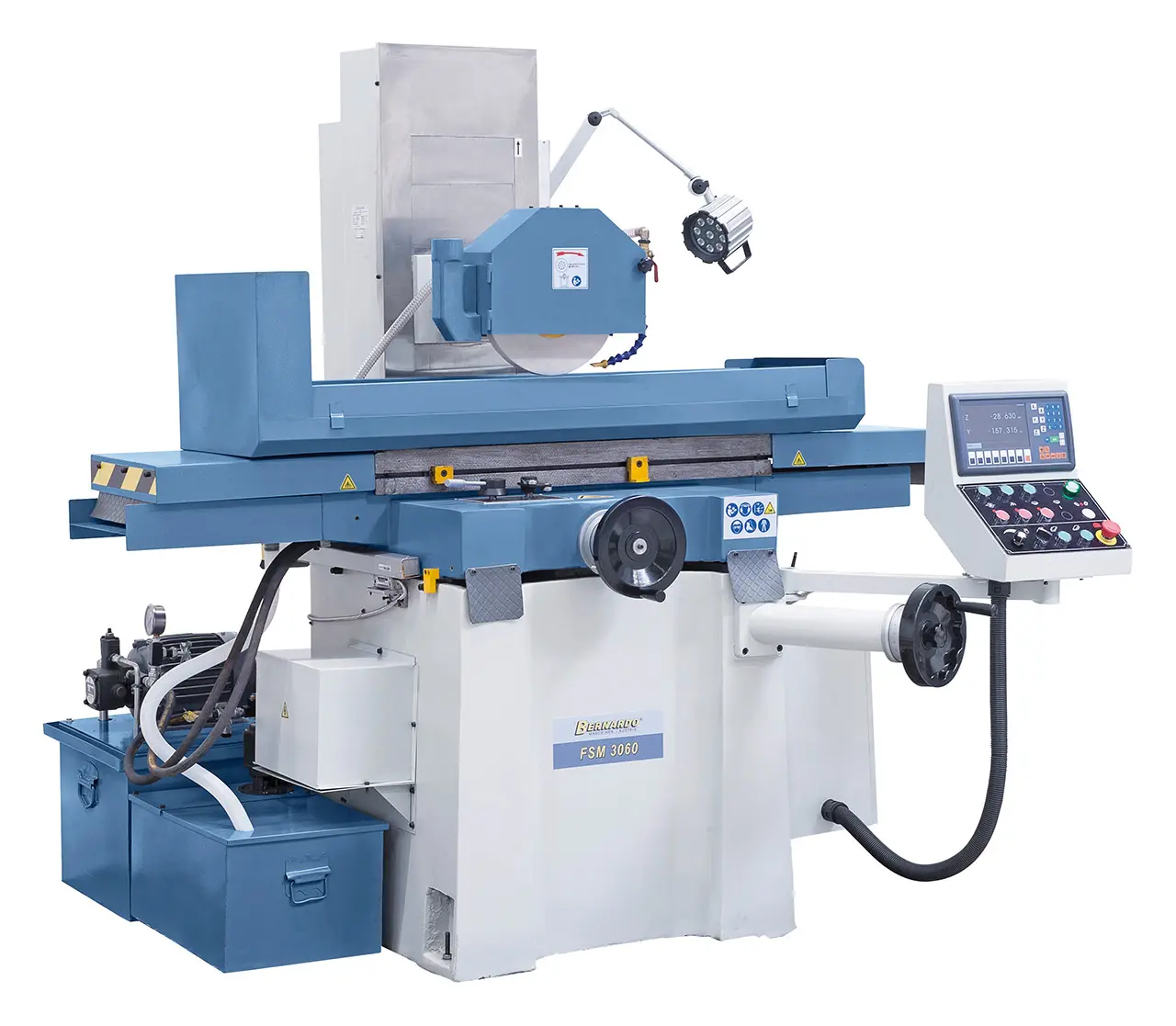

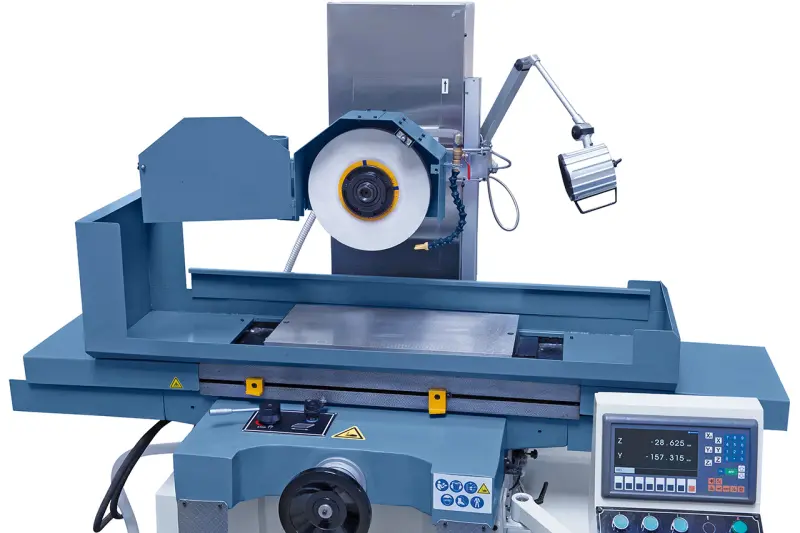

Masívna rovinná brúska Bernardo radu FSM

• Vďaka rozsiahlemu štandardnému príslušenstvo ponúka tento model optimálny balíček služieb pre výrobu nástrojov a foriem
• Chod vretena s nízkymi vibráciami vďaka predpätým špeciálnym axiálnym a radiálnym ložiskám
• Slip-stick-efekt - prášková povrchová úprava vodiacich plôch zaisťuje, že vo všetkých 2 osiach nedôjde k zadieraniu klzných plôch
• Kalené a brúsené presné V-ploché vedenie pre pozdĺžny pohyb stola
• Priečny pohyb stola v presnom dvojitom V-vedenie
• Všetky hlavné komponenty brúsky naplocho, ako je podstavec, základňa a stôl sú vyrobené z vysoko kvalitnej šedej liatiny

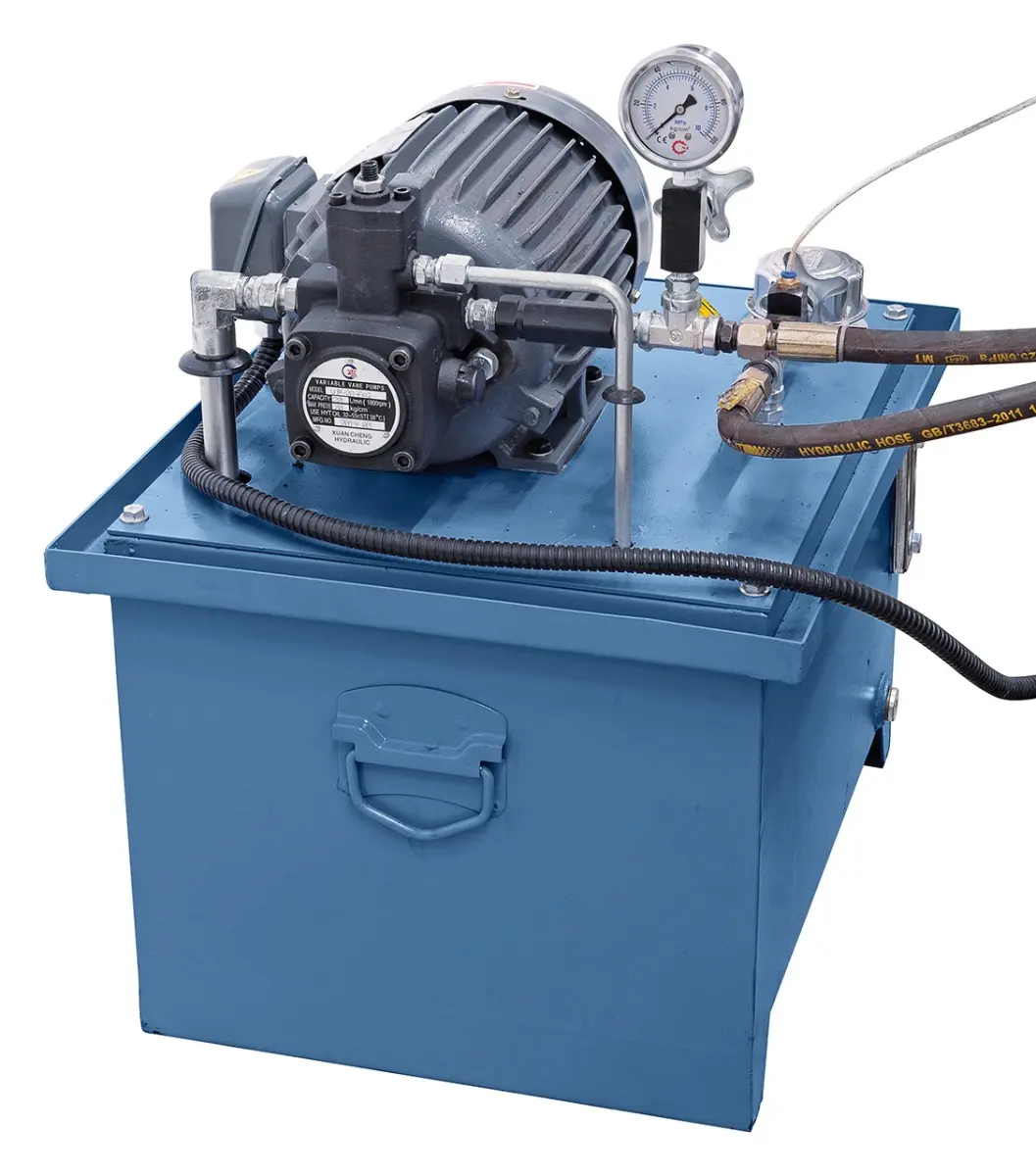

• Samostatná hydraulická jednotka s tepelným výmenníkom, zamedzuje vibráciám a tepelnému namáhaniu
• Vysoká stabilita vďaka silnému rebrovania a veľkoryso dimenzovaným stenám
• Komplexný hydraulický systém zabezpečuje plynulý chod stola i pri veľkom zaťaženie stola
• Kompletné vybavenie už v základnej dodávke:
  • 2osé digitálne odmeriavanie
  • Motorické ovládanie posunu v osiach X a Y, vrátane regulácie
  • permanentné magnetická upínacia doska
  • mnoho ďalšieho príslušenstva
• Centrálne mazanie pre všetky vodiace dráhy
• Nenahraditeľné pre menšie diely a rýchle procesy brúsenie

Súčasti dodávky brúsky na plocho Bernardo

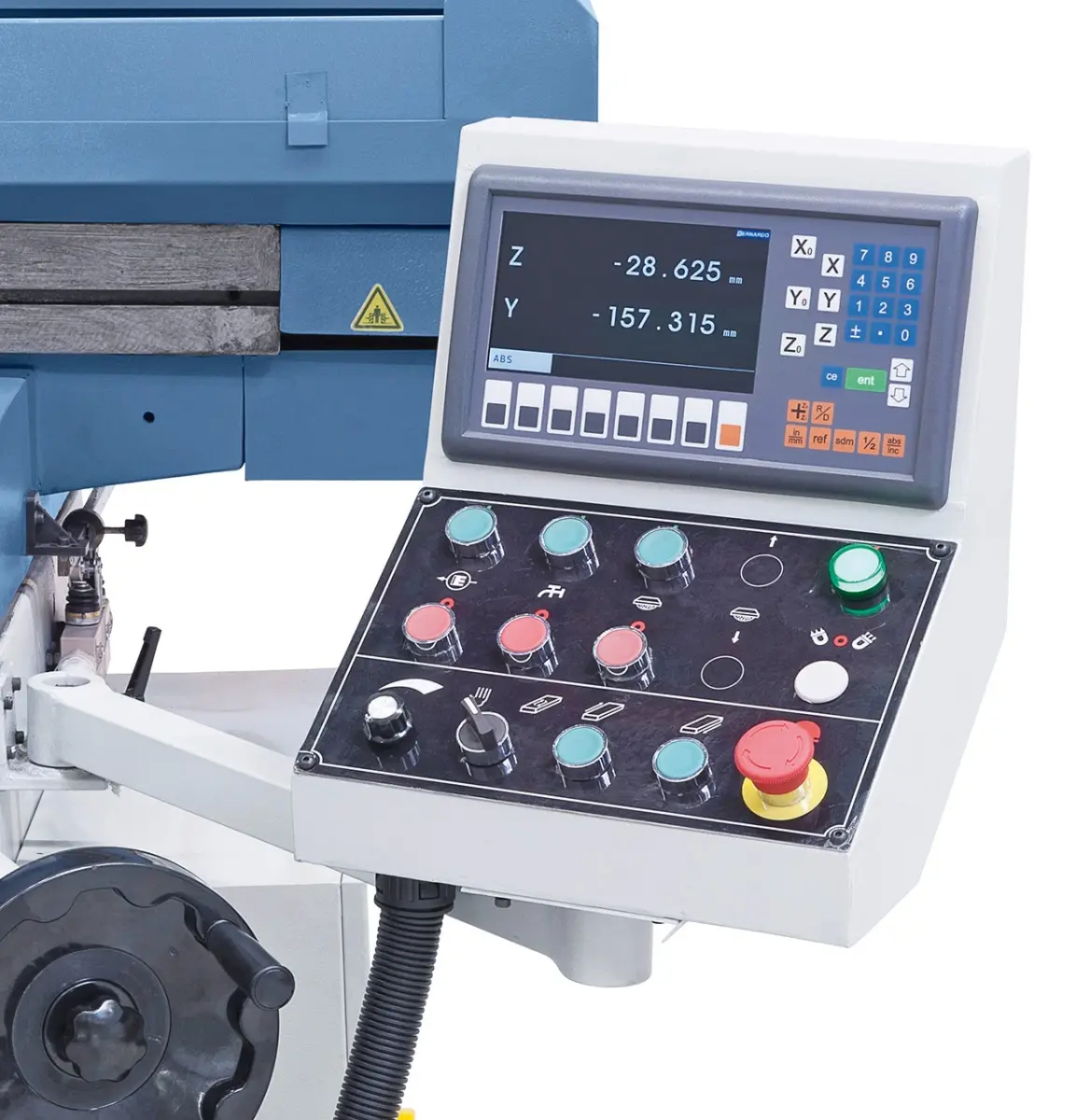

• Digitálne odmeriavanie polohy vo 2 osiach ES-12 H s LCD displejom
• Strojný posuv osi X pomocou hydromotora vrátane regulácie
• Strojný posuv osi Y pomocou elektromotora vrátane regulácie

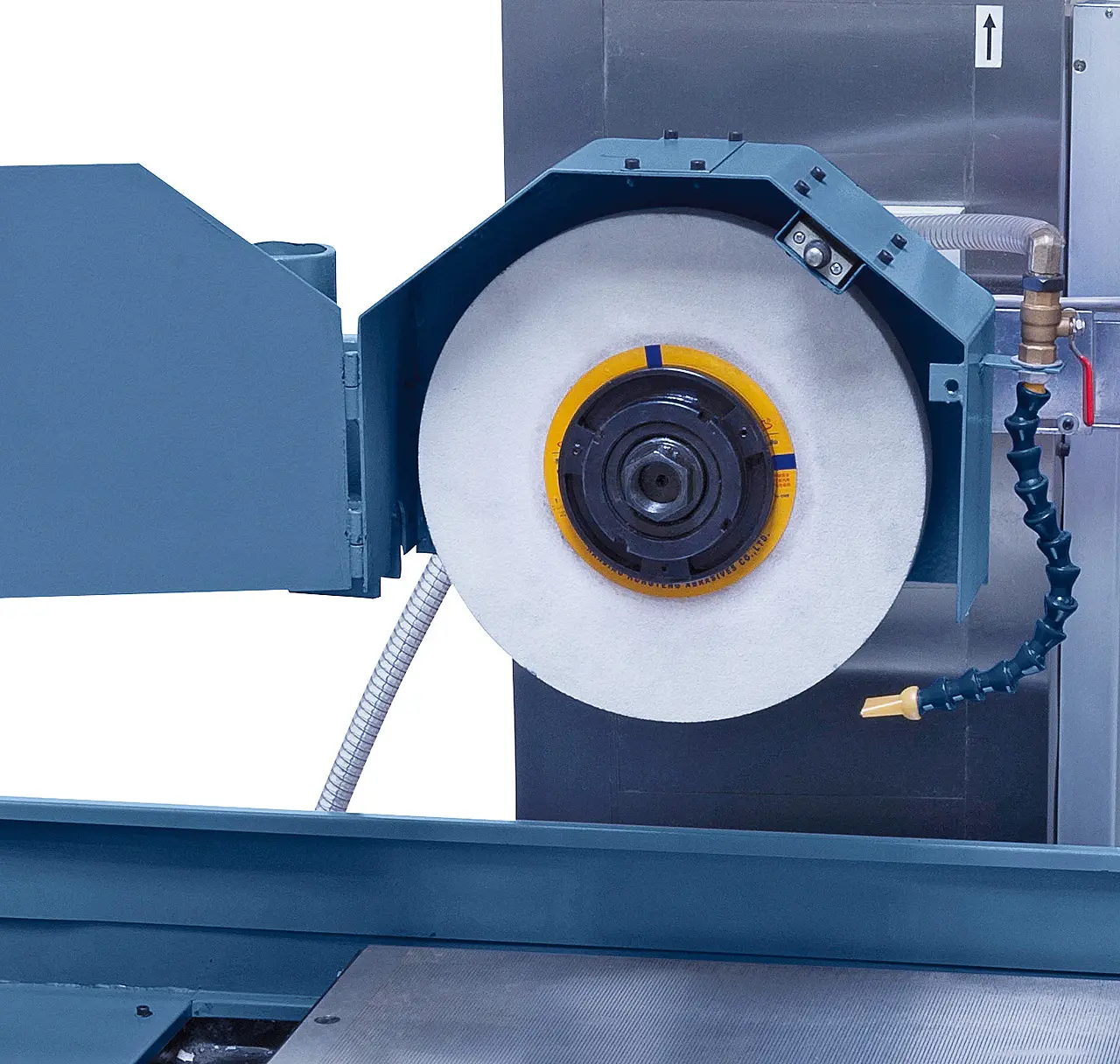

• Brúsny kotúč
• Príruba brúsneho kotúča
• LED pracovné svetlo
• Upínacia doska s trvalým magnetom
• Vyvažovacie stojan
• Vyvažovacie tŕň
• Ochranné kryty
• Odmagnetizační zariadenie

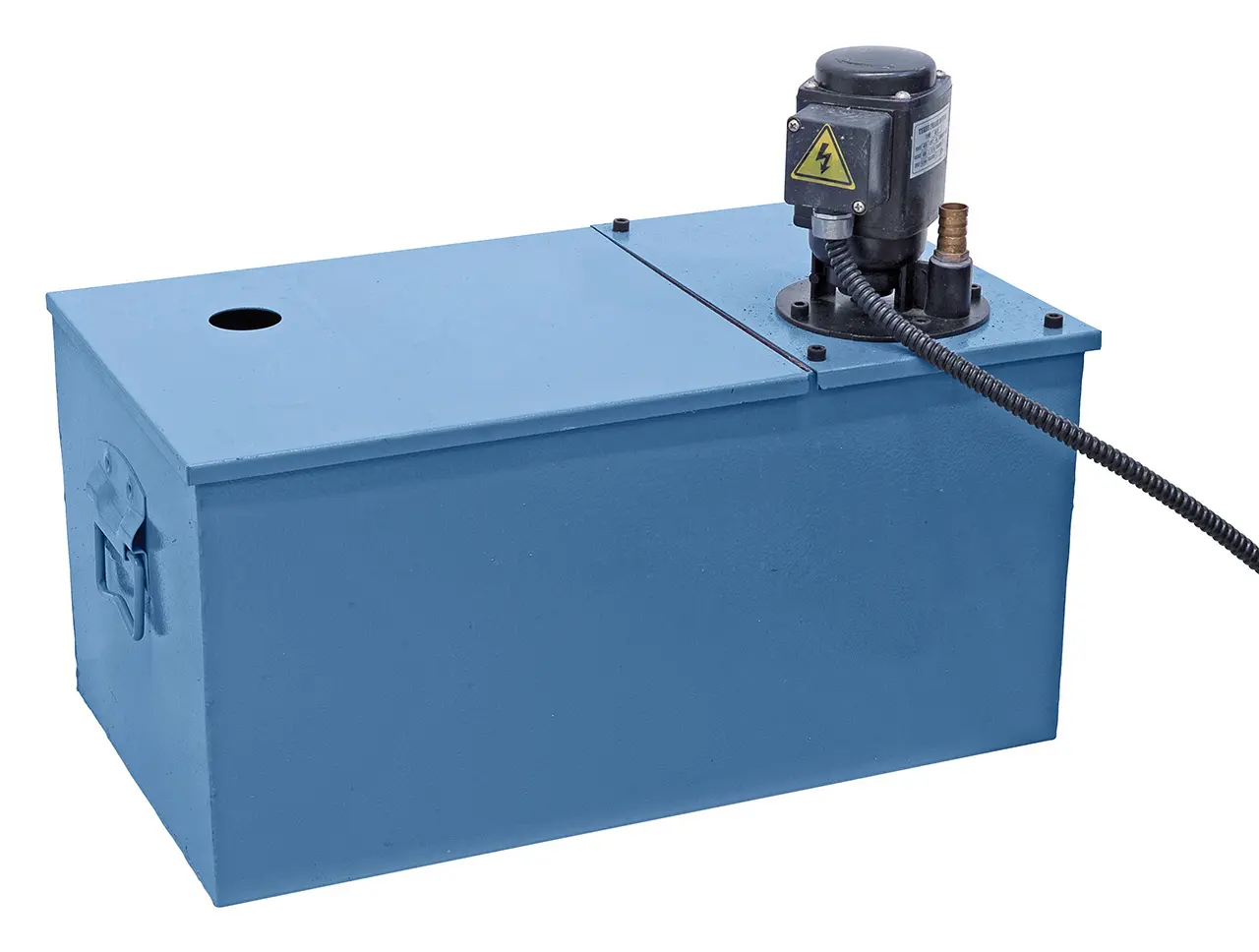

• Chladiace zariadenie
• Diamantový Orovnávacie brúsnych kotúčov
• Nivelačné kývne prvky
• Centrálne mazanie
• Obslužné a servisné náradie
