• Rozmer pracovného stola [mm]:810 x 1 600
• T-drážky počet/šírka [mm]:3/22
• Elektro-magnetická upínacia doska [mm]:800 x 800(2 ks)
• Max. posuv - pozdĺžny [mm]:1 600
• Max. posuv - priečny [mm]:810
• Max. vzdialenosť stredu vretena od povrchu stola- s magnetickou doskou [mm]:920
• Maximálna hmotnosť obrobku [kg]:2 000
• Rozmery brúsneho kotúča [mm]:500 x 75 x 305
• Rýchlosť stola, hydraulický pohon [m.min^-1]:5 ÷ 25
• Priečny posuv
  • Autoposuv [mm.zdvih^-1]:1 ÷ 30
  • Rýchloposuv [mm.min^-1]:50 ÷ 2 000
• vertikálny posuv
  • Autoposuv, vertikálne [mm]:0,005 ÷ 0,05
  • Rýchloposuv [mm.min^-1]:50 ÷ 2 000
• Motor vretena [W]:18 500
• Otáčky vretena [U.min^-1]:960
• Motor hydraulického čerpadla [W]:5 500
• Rozmery (š x h x v) [mm]:4 800 × 4 000 x 2 600
• Hmotnosť [kg]:10 000

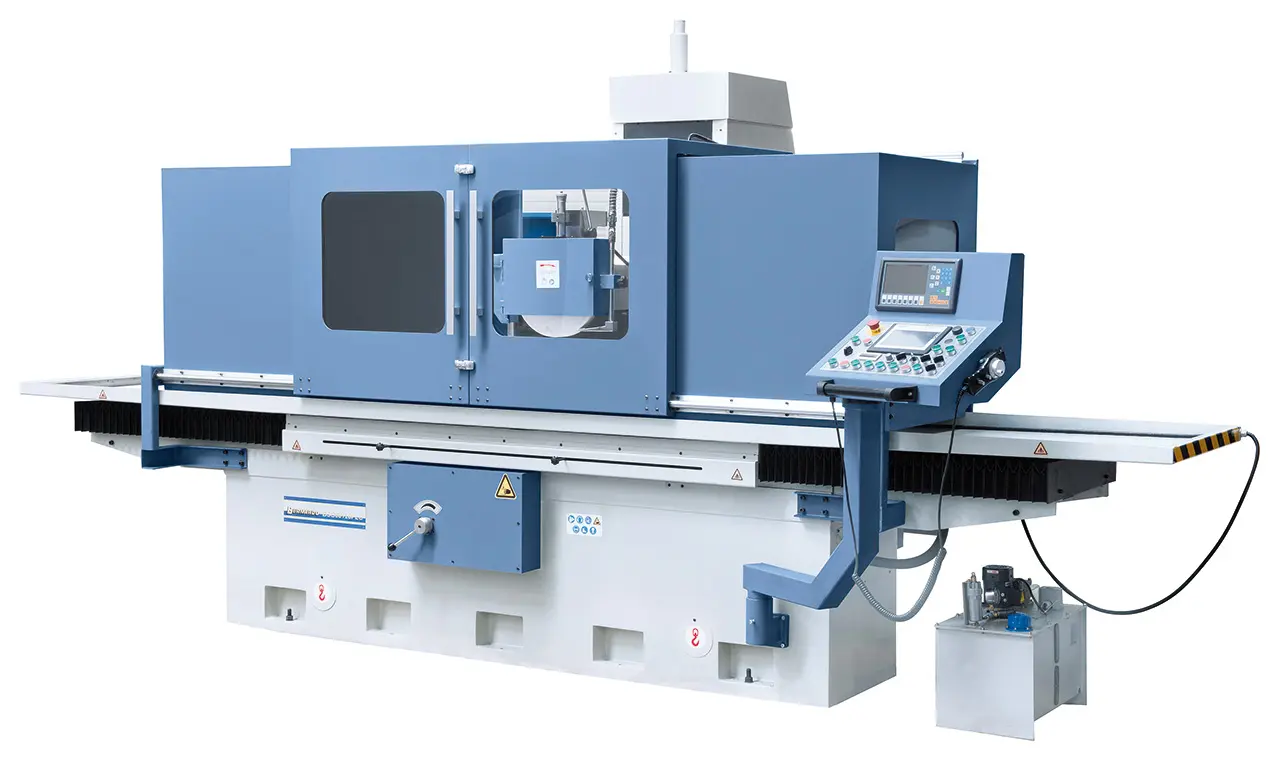

Rovinné brúsky Bernardo BSG radu PLC sú vhodné pre obrábanie obrobkovdo hmotnosti až 1 700 kg a rozmeru brúsené plochy až 2350 x 660 mm.
Vzhľadom k rozsiahlemu štandardnému vybaveniu:

• Počítačom riadené vertikálne nastavenie
• Paralelný Orovnávacie kotúče s mikrometrickým nastavením
• Magnetická upínací doska (vrátane odmagnetovanie)
• Digitálne odmeriavanie 2os

poskytujú tieto modely optimálne a cenovo výhodnú alternatívu pre opravya výrobu nielen foriem, nástrojov, apod.

• Použitý hydraulický systém zaisťuje jemný a presný pohyb stola aj pri plnomzaťažení stola brúsky
• Samostatná a oddelená hydraulická jednotka s výmenníkom tepla, zabraňujetepelnému namáhaniu a vibráciám stroja
• Masívne dimenzovanová, stabilné a rebrovaním vystužená konštrukcia celého stroja
• Tuhý korpus stroje bez pnutia zaručuje vysokú presnosť a pokojný chod brúsky
• Prášková povrchová úpravaTurcite-Bkalených a brúsenýchvodiacich plôch zaisťuje, že v oboch osiach nedôjde k zadieraniu klzných plôch
• Axiálne a radiálne vôle v uložení vretena sú znížené použitím predopnutýchpresných ložísk bez axiálne a radiálne vôle
• Digitálne riadený automatický vertikálny posuv so servomotorom
• Jednoduché nastavenie pozdĺžnej a priečnej dráhy (pojazdu) stola pomocou koncových nárazníkov/zarážok
• Pozdĺžny pohyb stola v presnom plochom a v-vedenie
• Priečny pohyb stola v presnom dvojitom v-vedenie
• Prísuv pomocou rýchloposuvu pre nabehnutí na požadovanú pracovnú výšku.
  Nastaviteľný hrubovacie, dokončovacie a leštiace chod.
  Automatické zdvihnutie po ukončenia programu
• Automatizovaný, digitálne riadený cyklus obrábanie Siemens PLC s jednoduchýmnastavením jednoduchých cyklov brúsenia pomocou dotykovej obrazovky:
  • nastavením rýchloposuvu
  • nastavením veľkosti úberu materiálu
  • nastavenia obojstrannej presahu brúsenie
  • automatické naprogramovanie, prevedenie a ukončenie cyklu

Súčasti dodávky brúsky na plocho Bernardo

• Riadiaci systém Siemens + Siemens SMART panel IE V3 s dotykovým ovládaním
• 2 osé digitálne odmeriavanie ES-12 H s LCD displejompre odmeriavanie a zobrazovanie pozícií
• Diaľkové ovládanie brúsky pomocou ručného kolieska s elektronickým prepojením
• Brúsny kotúč
• Príruba brúsneho kotúča
• LED pracovné svetlo
• Magnetická upínací doska
• Vyvažovacie stojan
• Vyvažovacie tŕň
• Ochranné kryty
• Prípravok pre paralelné orovnávanie
• Demagnetizačné zariadenie
• Chladiace zariadenie
• Diamantový Orovnávacie brúsnych kotúčov
• Nivelačné kývne prvky - pätky stroja
• Centrálne mazanie
• Chladenie hydraulického oleja
• Obslužné a servisné náradie
