• Priemer vrtáka [mm]: 80
• Rezanie závitov max. : M60
• Vyloženie min./max. [mm]: 465 ÷ 2 550
• Vertikálny posuv ramena [mm]: 790
• Presúvanie vŕtacej hlavy (horizontálne) [mm]: 2 095
• Zdvih pinoly [mm]: 400
• Upínanie (prevedenie) vretena: MK 6
• Otáčky vretena (plynulo) [U.min^-1]: (2) 30 ÷ 192/205 ÷ 1 400
• Rozsahy posuvov (plynulo) [mm.min^-1]: 1 ÷ 300
• Vzdialenosť vreteno - kubický stôl [mm]: 290 ÷ 1 080
• Vzdialenosť vreteno - základňa [mm]: 770 ÷ 1 560
• Pracovná plocha základne [mm]: 2 500 x 1 250
av
• Krýchľový stôl (d x š x v) [mm]: 850 x 580 x 500
• Výkon motora [W]: 7 500
• Rozmery stroja (d x š x v) [mm]: 3 590 x 1 250 x 3 560
• Hmotnosť [kg]: 7 800

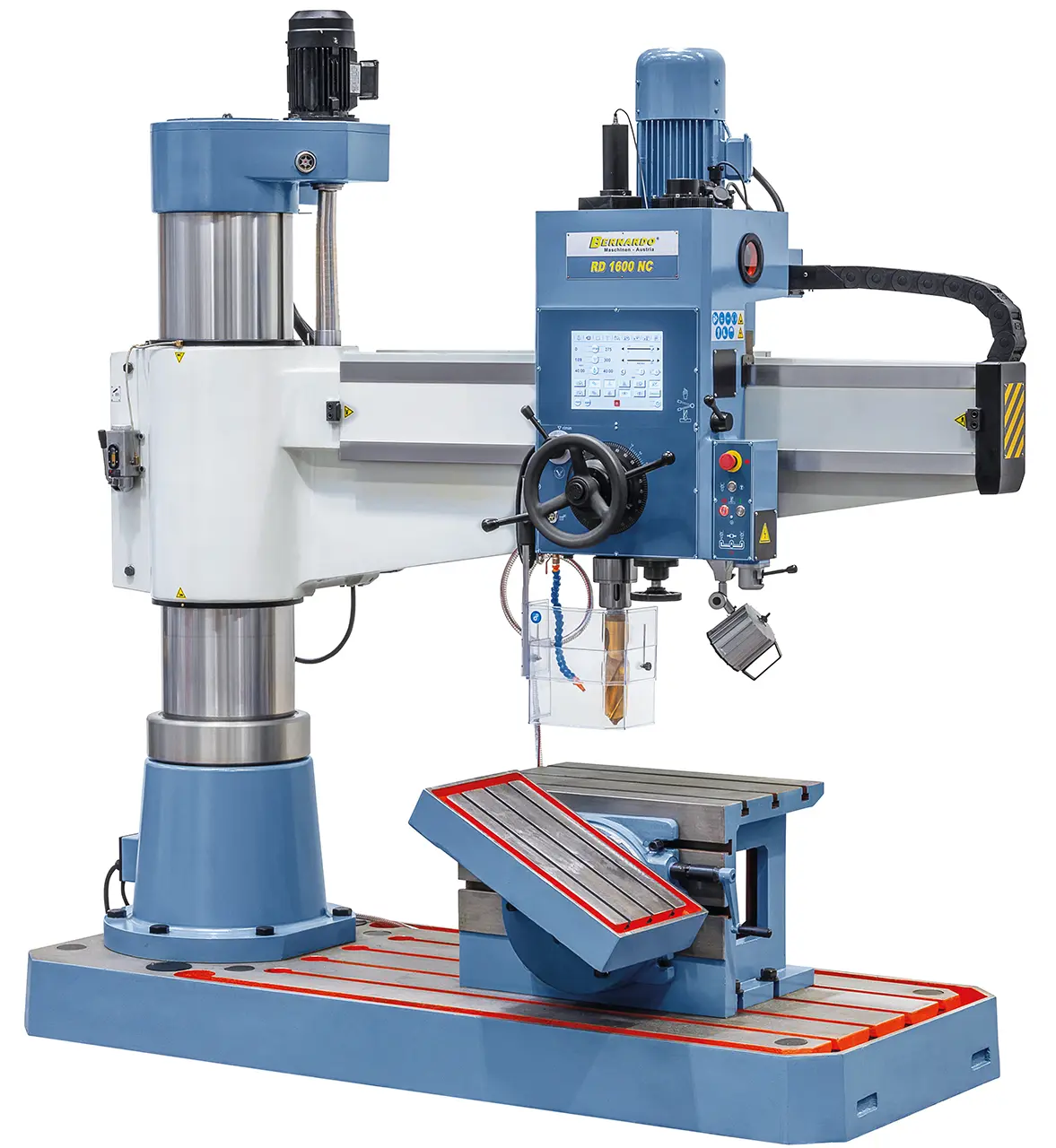

Radiálna vŕtačka Bernardo ideálna na vŕtanie, zahlbovanie a vystružovanie veľkých obrobkov s ovládaním pomocou veľkej dotykovej obrazovky a posuvom pinoly prostredníctvom servomotora

• Vďaka univerzálnym možnostiam použitia je tento stroj optimálny pre mechanické dielne, opravárenské prevádzky, strojárstvo, …
• Sériovo dodávaný riadiaci systém Bohrtronic vypočíta po zadaní priemeru nástroja a materiálu (odliatok / oceľ) ideálna rýchlosť posuvu na vŕtanie a rezanie závitov

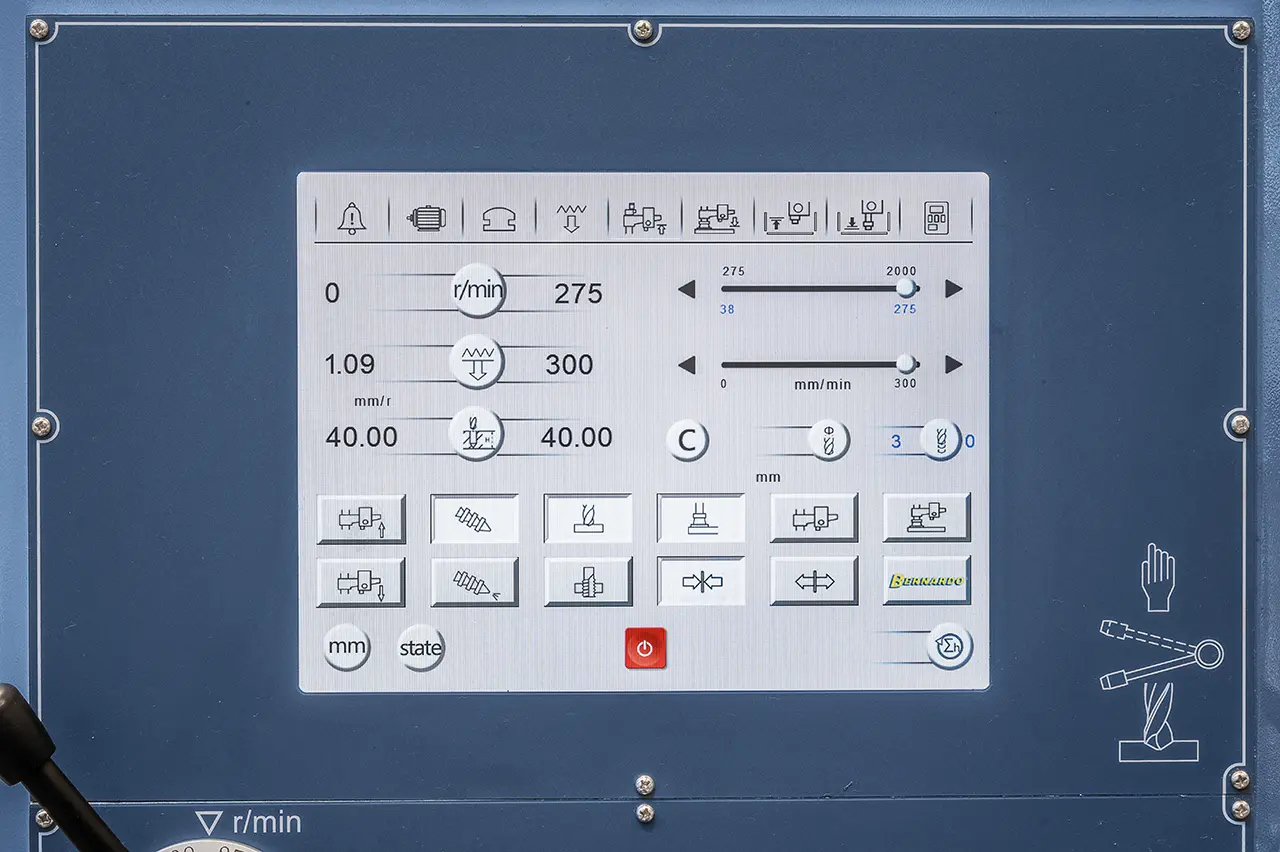

• Veľká dotyková obrazovka pre všetky nastavovacie práce, ako sú otáčky, vŕtanie/rezanie závitov, výškové nastavenie výložníka, …
• Posuv pinoly zaisťuje kvalitný servomotor
• Jednoduché nastavenie výšky ramena výložníka motorom zdvihu, poloha vretena zostáva nezmenená, ideálna pre sériovú výrobu
• Elektronicky nastaviteľná hĺbka vŕtania vrátane kontroly zadanej hodnoty
• Sériovo dodávaná s plynulou reguláciou otáčok, odčítaním nastavených otáčok na digitálnom displeji
• Zobrazenie jednotiek miery, voliteľne mm alebo palec
• Výložník s kalenými a brúsenými vodiacimi dráhami
• Ideálne na vŕtanie, zahlbovanie, vystružovanie a rezanie závitov
• Vyvažovanie polohy pinoly protizávažiam

Súčasťou dodávky radiálnej vŕtačky Bernardo

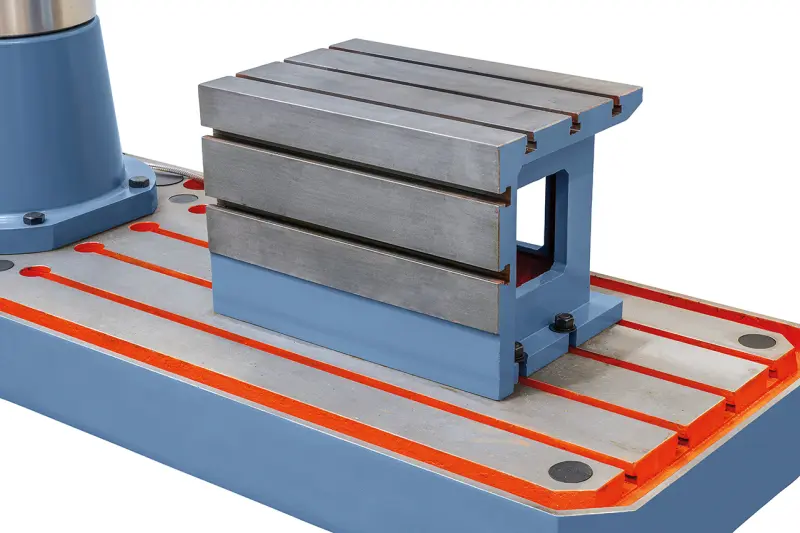

• Krýchľový stôl/kocka
• Upínací tŕň MK 6 / B 16
• Redukcia
• LED pracovné osvetlenie
• Prvotná olejová náplň Shell Tellus 46
• Chladiaci systém
• Dotykový displej s ovládaním Bohrtronic
• Servomotor na posun pinoly
• Frekvenčný menič

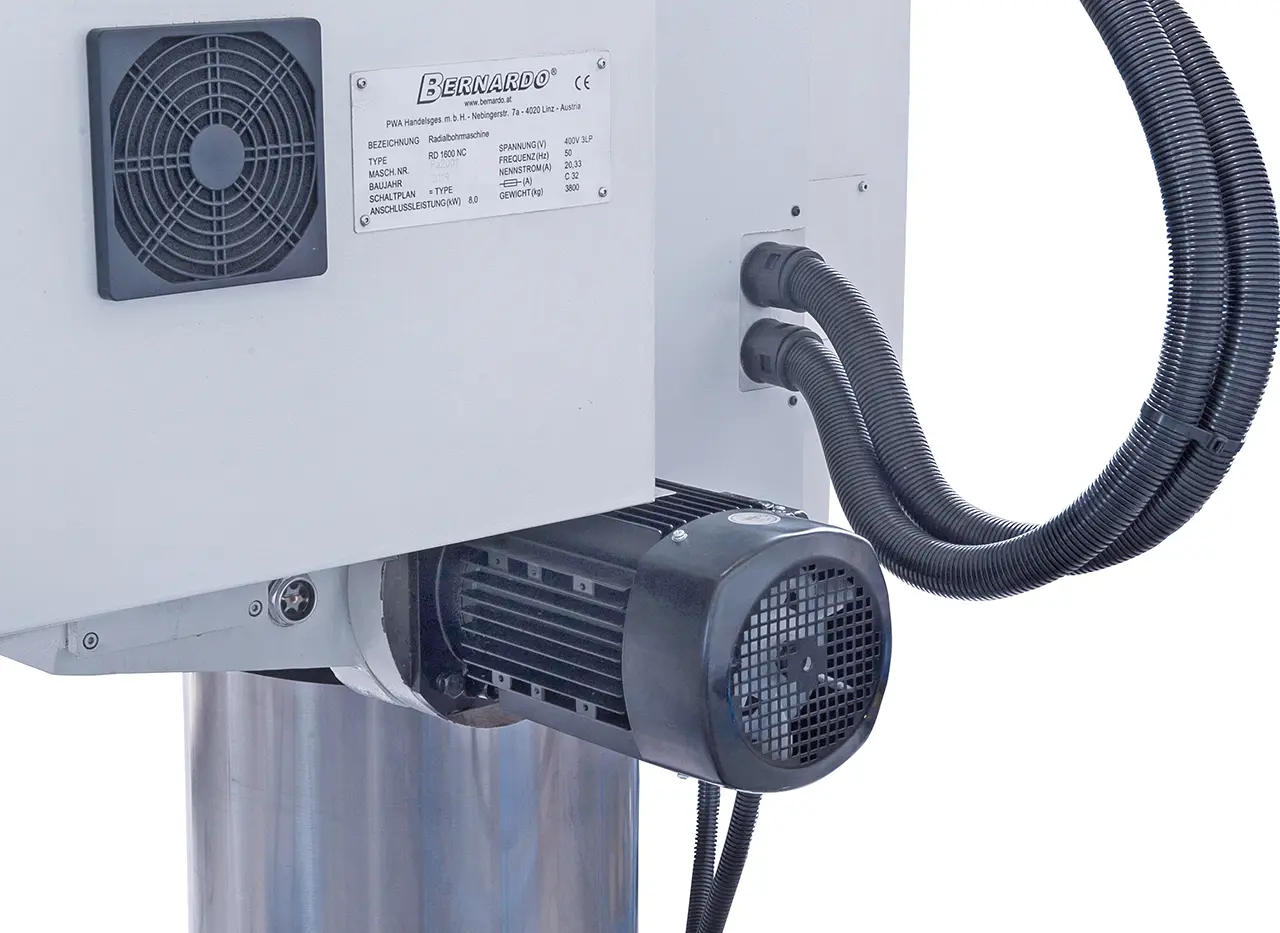

• Motor zdvihu
• Hydromotor
• Výškovo nastaviteľný ochranný kryt
• Servisné náradie
