• Výkon motora [W]: 11 000
• Napájacie napätie [ V]/[Hz]: 400/50
• Celkový príkon [W]: 12 000
• Výkon čerpadla chladenia [ W]: 150
• Točný priemer nad lôžkom [mm]: 800
• Točný priemer nad supportom [mm]: 570
• Točný priemer bez mostíka [mm]: 1 035
• Výška hrotov [mm]: 400
• Dĺžka mostíka [mm]: 250
• Šírka lôžka [mm]: 400
• Točná dĺžka [mm]: 2 050
• priechod vretena - priemer [mm]: 105
• Prevedenie vretena: Camlock DIN ISO 702-2 č.8
• Kužeľ vretena: MK 7
• Otáčky vretena [U.min^-1]: (16) 25 ÷ 1 600
• Metrický závit [mm]:(54) 0,45 ÷ 120,0
• Palcové závit [TPI]: (60) 7/16 ÷ 80
• Modulový závit [MP]: (46) 0,25 ÷ 60
• Trapézový závit [DP]: (42) 7/8 ÷ 160
• Max posuv nožového suportu [mm]: 230
• Max. posuv priečneho suportu [mm]: 368
• Kužeľ pinoly: MK 5
• Zdvih-posuv pinoly [mm]: 235
• Posuv pozdĺžny [mm.1^-1]:(25) 0,044 ÷ 1,48
• Posuv priečny [mm.1^-1]:(25) 0,022 ÷ 0,74
• Rýchloposuv [m.min^-1]:3,8max. 5 minút (30 minút pauza)
• Hlavné rozmery stroja [mm]: 4 287 x 1 525 x 1 925
• Hmotnosť [kg]: 3 455

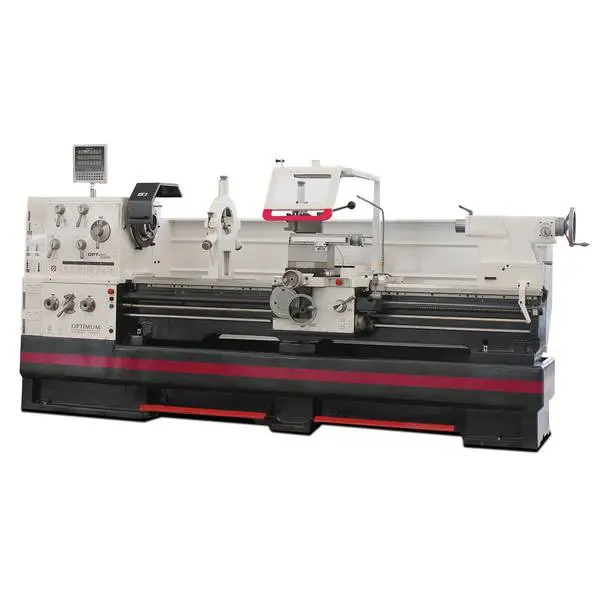

Sústruh OPTIturn TH 8020 D s digitálnym odmeriavaním

Výrobná sústruhy Optimum s vodiacim a ťažným skrutkou, ktoré sa vyznačujú vysokou presnosťou a efektivitou. S digitálnym odmeriavaním polohy DPA 21 a rýchloupínacím nožovým držiakom.

• Upínanie vretena Camlock DIN ISO 702-2 č. 8
• Kalené a brúsené vodiace dráhy lóže sústruhu
• Vyberateľný mostík lôžka
• Hlavné vreteno:
  • Kalené a brúsené
  • Suchá kľuková skriňa
  • Uložené v 3 presných kuželíkových ložiskách
  • Kalená a brúsená prevodové kolesá pre pokojný chod
• Uzavretá posuvná skriňa s rýchlym radením , ozubené kolesá ahriadele sú kalené a brúsené, s presnými ložiskami
• Prehľadný ovládací panel s pákami pre zvolenie rýchlosti posuvu
• suportu:
  • Presne obrobené prevedenie
  • Nožový suport je otočný o 360°
  • kolesá a hriadele beží v olejovom kúpeli>
  • Ručné kolesá s jemne nastaviteľnou stupnicou 0,04/0 , 02 mm
  • Rýchloupínacie nožový držiak SWH 9
  • Vymedzenie vôle u všetkých vedenia pomocou klinových líšt
  • Ochranný kryt proti t řískám na nožovom suportu
• Rýchloposuv:
  • Tlačidlá a voliaca páka pre aktiváciu rýchloposuvu v pozdĺžnom a priečnom smere
  • Pre efektívnejšiu prácu
  • Po dosiahnutí koncového vypínača nedôjde k vypnutiu celého sústruhu
• Núdzový vypínač, ochranný istič motora, uzamykateľný hlavný vypínač
• Pravý/ľavý chod možné prepnúť na pozdĺžnom suportu
• Smer otáčania aj prepínanie pre aktiváciu spojky podľa normy
• Bezpečnostné koncové spínače s nútene vedenými kontakty
• centrálna jednotka mazanie v pozdĺžnom suportu
• Ochranný kryt vodiacej skrutky
• LED pracovná lampa
• Elektrická brzda motora:
  • Rýchle núdzové zastavenie
  • Počas normálnej prevádzky rýchlejší zastavenie bez opätovného nabehnutí
• Prehľadný elektrorozvádzač a elektrický systém s komponentmi Siemens
• Rýchloupínacie nožový držiak SWH 9
• 1 x držiak 41 x 1 80 Typ D pre štvorhranné nože
• Koník:
  • Možno prestaviť o ± 13 mm pre sústruženie kužeľov
  • Pinoly koníka a ručné koleso s jemne nastaviteľnou stupnicou
  • Kľuka pre zmenu polohy
  • Pinoly koníka má dva nastaviteľné prevody 1/4 alebo 1 otáčka
• Digitálne odmeriavanie polohy všetkých troch osí DPA 21
  • Podstatné zníženie výrobných časov
  • Vysoká pracovná presnosť
  • Znížené percento chýb
  • Prehľadná klávesnica
  • s vlastnou zásuvkou
  • Odmeriavanie sa vypína a zapína pomocou hlavného vypínača sústruhu
  • Sklenená pravítka
• Vedenie káblov pomocou energetického reťaze
• Nádrž chladiacej kvapaliny:
  • S osobitným ukazovateľom hladiny a odlučovačom oleja
  • Jednoduché a úplné vyprázdnenie a čistenie

Súčasťou dodávky sústruhu:

• Pevná luneta pre priemery do 150 mm
• Pohyblivá luneta pre priemery do 130 mm
• Rýchloupínacie nožový držiak SWH 9 -D
• Držiak pre štvorhranné noža typ D 41 x 180 mm
• LED pracovné osvetlenie stroja
• Redukčné puzdro MK 5/MK 7
• Pevný hrot MK 5
• Pevný hrot MK 5, legovaný
• Doraz s jemným nastavením
• Súprava výmenných kolies
• Kufrík s náradím
• Chladiace zariadenie
• Stena ostreku (montovaná)
• Nožná brzda vretena
