• Príkon [W]: 9 000
• Napájacie napätie [V ]/[Hz]: 400/50
• Točný priemer nad lôžkom [mm]: 660
• Točný priemer nad supportom [mm]: 440
• Točný priemer bez mostíka [mm]: 900
• Výška hrotov [mm]: 330
• Dĺžka mostíka [mm]: 250
• Šírka lôžka [mm]: 400
• Točná dĺžka [mm]: 3 000
• Priechod vretena - priemer [mm]: 105
• Prevedenie vretena: Camlock DIN ISO 702-2 č.8
• Kužeľ vretena: MK 7
• Otáčky vretena [U. min^-1]: (16) 25 ÷ 1 600
• Metrický závit [mm]: (54) 0,45 ÷ 120,0
• Palcové závit [TPI]: (60) 7/16 ÷ 80
• Modulový závit [MP]: (46) 0 , 25 ÷ 60
• Trapézový závit [DP]: (42) 7/8 ÷ 160
• Max. posuv nožového suportu [mm]: 230
• Max. posuv priečneho suportu [mm]: 368
• Kužeľ pinoly: MK 5
• Zdvih-posuv pinoly [mm]: 235
• Posuv pozdĺžny [mm.1^-1]: (25) 0,044 ÷ 1,48
• Posuv priečny [mm.1^-1]: (25) 0,022 ÷ 0,74

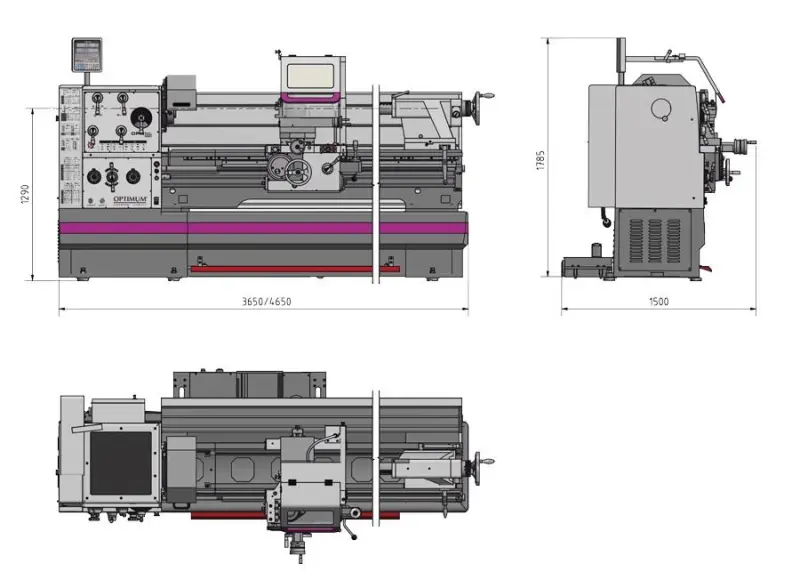

• Hlavné rozmery stroja [mm]: 4 650 x 1 785 x 1 500
• Hmotnosť [kg]: 3 710

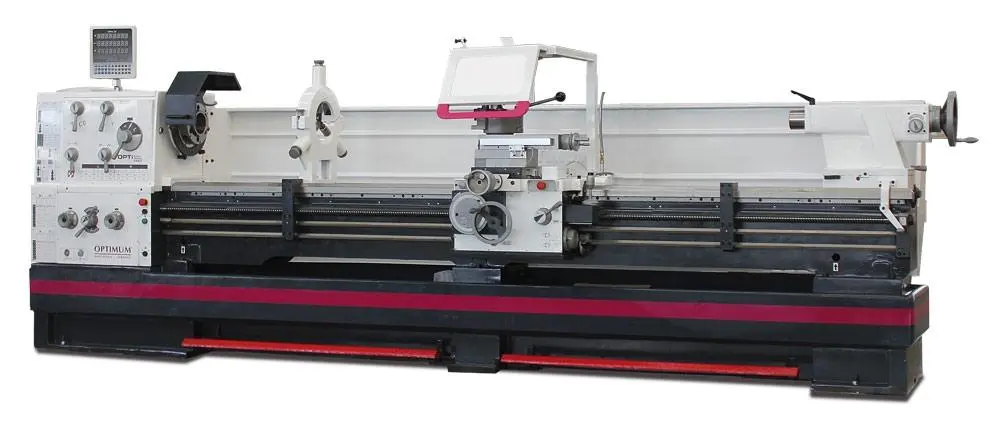

Sústruh OPTIturn TH 6630 D s digitálnym odmeriavaním

Výrobná sústruhy Optimum s vodiacim a ťažným skrutkou, ktoré sa vyznačujú vysokou presnosťou a efektivitou. S digitálnym odmeriavaním polohy DPA 21 a rýchloupínacím nožovým držiakom.

• Kalené a brúsené vodiace dráhy lóže sústruhu
• Vreteno s veľkou priechodnosťou (105 mm), kužeľom MK7 je osadené upínaním Camlock DIN ISO 702-2 č. 8
• Uzavretá posuvná skriňa s rýchlym radením, ozubené kolesá a hriadele sú kalené a brúsené, s presnými ložiskami
• Uzavretá prevodová skriňa má mechanizmus uložený v presných ložiskách
• Brúsená ozubené kolesá a hriadelepracujú v olejovom kúpeli>
• Páky pre rýchloposuv a zmenu smeru otáčania na suportové skrini
• Centrálne mazanie vodiacich plôch
• Koník s kužeľom MK5 prestaviteľný o ± 13 mm
• Spúšťacie páka ovláda relé hlavného motora s bezpeč-nostným riadiacim napätím 24 V
• Hlavný vypínač je uzamykateľný a elektromotor je osadený chrániacim ističom
• Bezpečnostné tlačidlá CENTRAL STOP na vreteníka a suportové skř ini
• Kryt skľučovadla s bezpečnostným spínačom
• Pracovná lampa 24 V s kĺbovým ramenom
• Externé uzavreté chladiace zariadenie
• Rozvádzač je vybavený komponenty Siemens
• Nožový držiak SWH 9 pre rýchlu výmenu nástrojov
• Mechanická nožná brzda vretena s bezpečnostným vypínačom hlavného motora
• Digitálne odmeriavanie polohy DPA 21 so sklenenými pravítkami
• Vyberateľný mostík lôžka

Súčasťou dodávky sústruhu:

• 3-čeľusťové skľučovadlo priemer 315 mm
• Pevná luneta pre priemery do 150 mm
• Pohyblivá luneta pre priemery do 130 mm
• Rýchloupínacie nožový držiak SWH 9-D
• Náhradný držiak (vložka) typ D 41 × 180 pre štvorhranné nože
• Redukčné puzdro MK 5/MK 7
• Pevný a otočný hrot MK 5
• Závitový indikátor
• Doraz s jemným nastavením
• Súprava výmenných kolies
• LED pracovné osvetlenie stroja
• Nastavovacie a obslužné náradie
• Chladiace zariadenie
