• Šírka čeľustí [mm]: 70

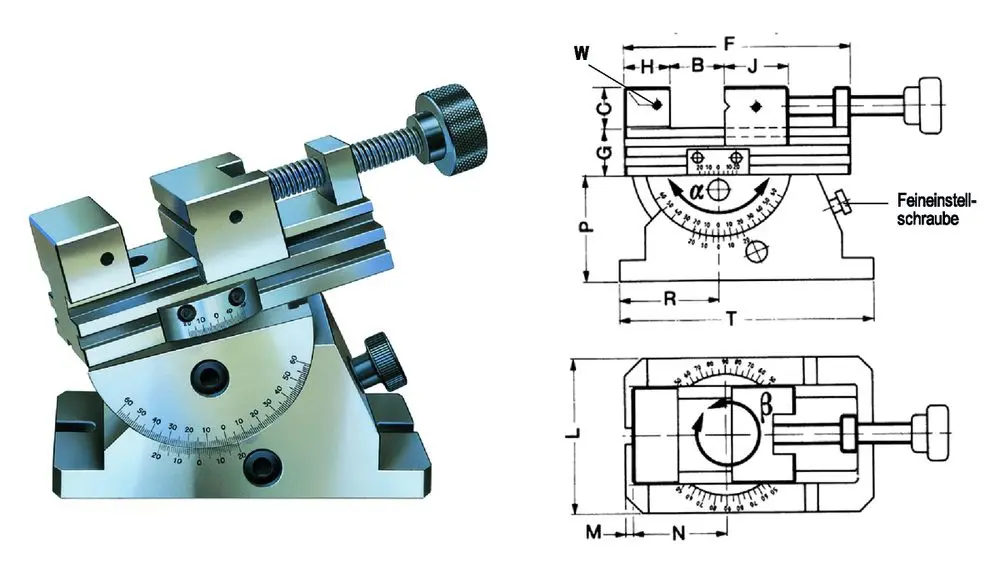

• Upínací dĺžka (B) [mm]: 0 ÷ 80
• Výška čeľustí (C) [mm]: 30
• Celková dĺžka (D_max) [mm]: 180
• Dĺžka zveráka (F) [mm]: 160
• Šírka zveráka (L) [mm]: 110
• Výška zveráka [mm]: 137
• Uhol naklopenia α [°]: 0 ÷ 120
• Uhol natočenia β [°]: 360
• Parametre presnosti:
  • Kolmosť [mm]: 0,005
  • Rovnobežnosť [mm]: 0,002
  • Uhlový nonius: 3 ‘
• Upínací tlak [kN ]: -
• Hmotnosť [kg]: 11,1

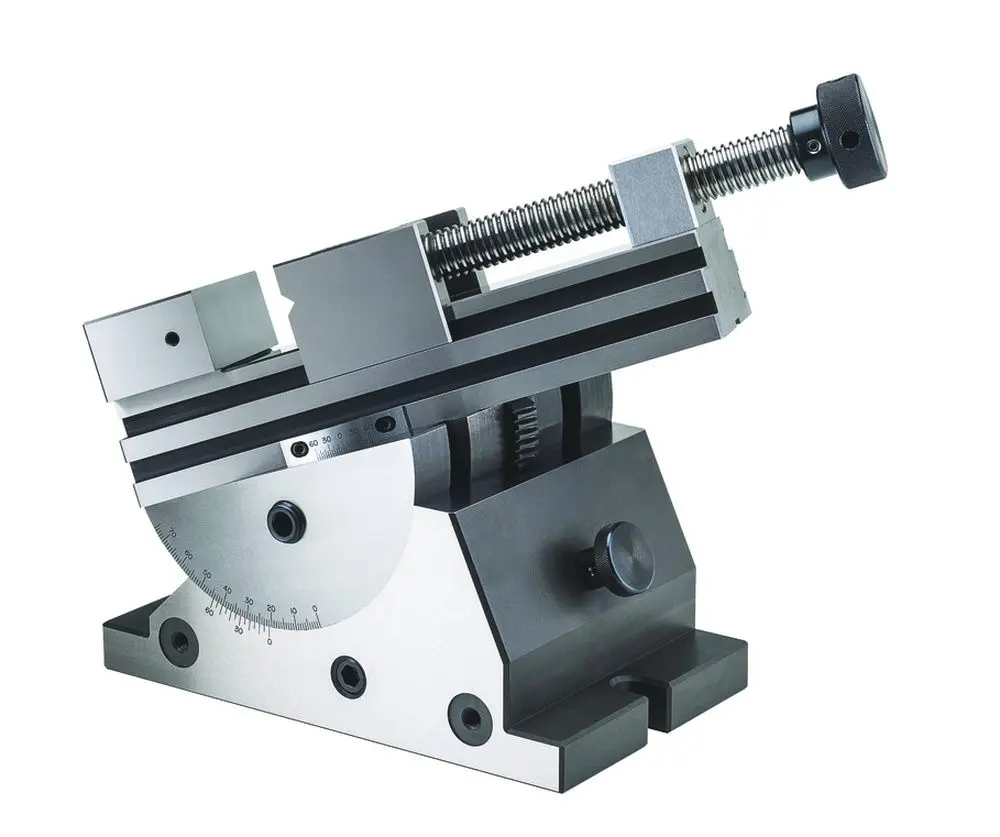

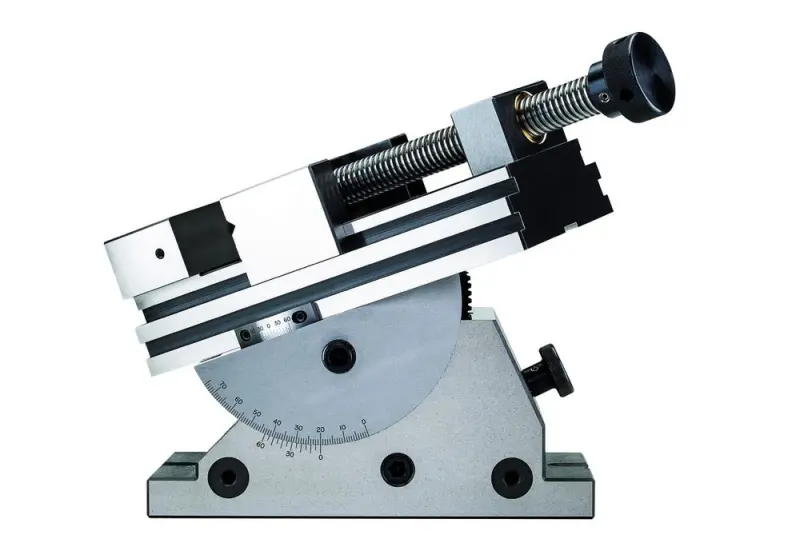

Univerzálne presný uhlový zverák Röhm PS-ZD 1. Dvojosý

Univerzálny zverák s presne opracovanými plochami určený na presné merania a obrábanie zaistenú rovnobežnosti a kolmosti brúsených plôch pre upnutie materiálu

• Ideálne zverák pre presné brúsenie, frézovanie, gravírovanie a meracie práce s dôrazom na presnosť nastavenie pozície obrobku
• Horizontálne a vertikálne prizma v pohyblivej čeľusti zveráka
• stabilné a presne nastaviteľná pozície v každom uhle
• jemné nastavenie pomocou skrutky na spodnej strane umožňuje presné nastavenie uhlu
• s naklápacie základňou otočnou až o 360° s presnými stupnicami oboch osí doplnenými Nonius pre jemné nastavenie
• Aretácia zveráku je funkčná v ľubovoľnej uhlovej polohe pomocou zaisťovacích skrutiek
• Tento nástrojárske zverák je vyrobený z legovanej nástrojovej ocele, je kalený a presne brúsený s presnosťou 0,001 mm
• Jednoduché upínanie a uvoľňovanie inbusovým kľúčom
• Čeľusť je nastaviteľná v krokoch, uzamykanie je automatické
• Vreteno s ochranou pred poškodením eróziou, trieskami
