• Šírka čeľustí [mm]: 125
• Upínací dĺžka [mm]: 35 ÷ 215 | 65 ÷ 225
• Výška čeľustí [mm]: 20

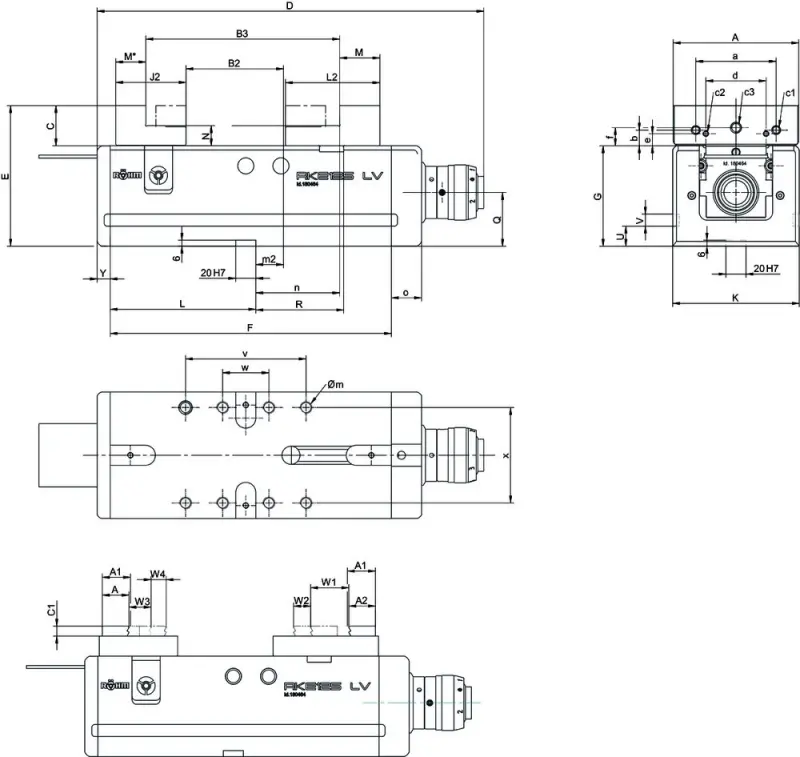

• Celková dĺžka (D_max) [mm ]: 385
• Dĺžka zveráka (F) [mm]: 280
• Šírka zveráka [mm]: 126
• Výška zveráka [mm]: 140
• Upínací tlak [kN]: 40
• Hmotnosť [kg]: 29

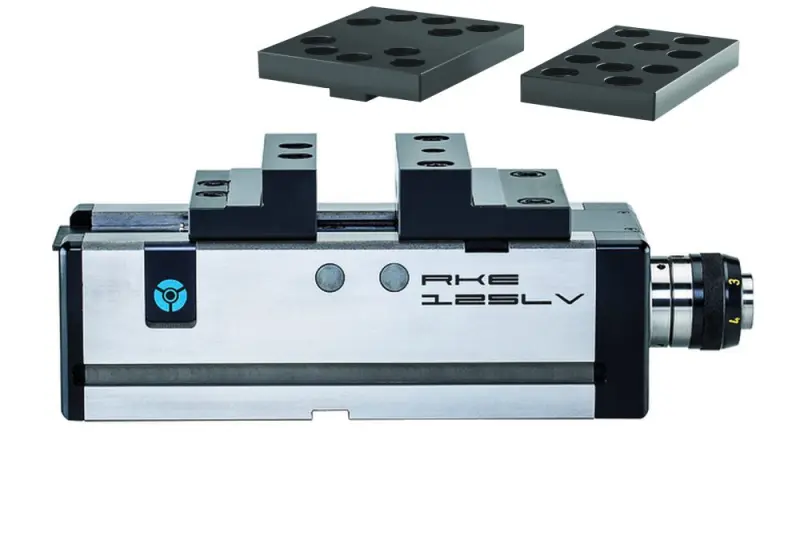

NC kompaktný presný zverák Röhm RKE-LV 125 s posilňovačom a zvýšenými čeľusťami

Kompaktný presný zverák pre CNC obrábacie centrá vybavený mechanickým ručným posilňovačom. Umožnuje bezpečné upínanie pri minimálnej námahe obsluhy.
Tieto kompaktné modulárne zveráky sú optimalizované pre obrábacie centrá a 5-stranné obrábanie na jedno upnutie obrobku.

• Optimalizované pre bezkolíznu 5-stranné obrábanie pri jednom upnutí
• Vhodné najmä pre 5-osová obrábacie centrá v kombinácii so základnou doskou
• Krátka, kompaktná konštrukcia zveráku
• Výborná dostupnosť upnutého obrobku pre obrábanie
• Vysoká opakovateľná presnosť upnutia
• Veľká upínacia plocha
• Presné polohovanie
• Upínací systém: mechanicko-mechanický, ručne ovládaný
• Pohon vretena a mechanicko-mechanický prevod sily sú zapuzdrené - ochrana proti trieskam
• Telo zveráku je prevedené z masívnej ocele a všetky vodiace plochy sú kalené a brúsené na všetkých stranách. Spodný diel s dlhými a priečnymi drážkami 20 H7
• Univerzálne použiteľné- zveráky možné používať horizontálne,vertikálne alebo aj na boku
• Upínacia plocha pre upínanie úpinkami (krapnami)
• Centrálne mazanie vodítok a závitu vretena
• Dlhé funkčné a upínacie plochy sú na všetkých styčných stranách tvrdené a presne brúsené
• Stabilné zveráky s kompaktným dizajnom a maximálnou presnosťou upínanie pre stiesnené priestory
.
• Jednoduchá obsluha

Súčasti v dodávke zveráku

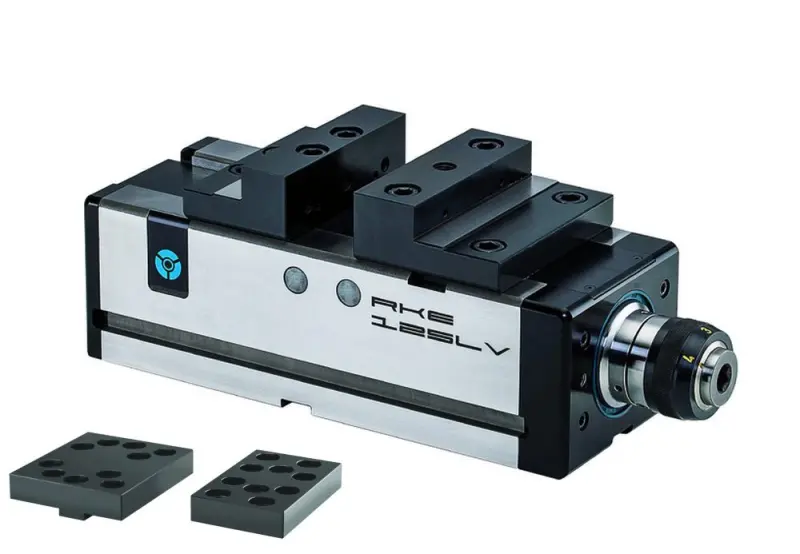

• Zvýšené čeľuste vr. otočných pripevňovacích vložiek. Pre kruhové a obdĺžnikové obrobky
• Upínacie rozsahy podopretých čeľustí:
  • Obdĺžníkové obrobky: 35 - 215 mm
  • Okrúhle obrobky: 65 - 225 mm
