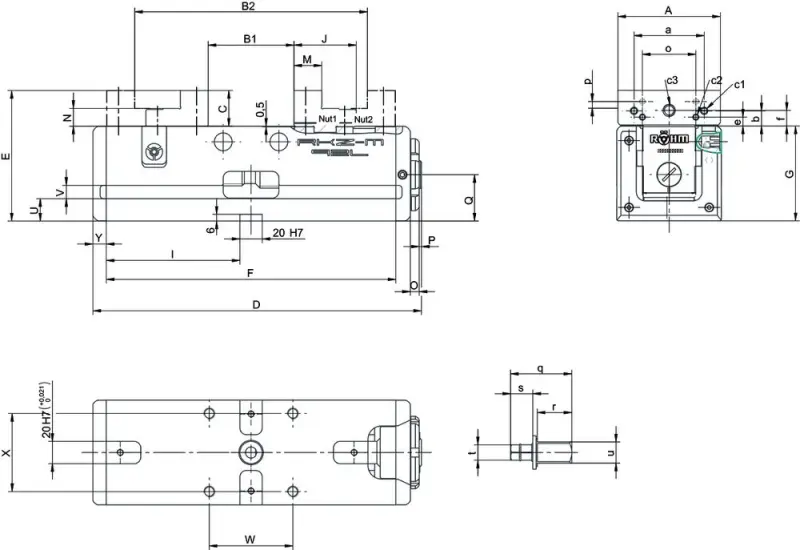

• Šírka čeľustí [mm]: 70
• Upínací dĺžka B1 [mm]: 0 ÷ 58 | 48 ÷ 106
• Upínací dĺžka B2 [mm]: 48 ÷ 105 | 95 ÷ 153
• Výška čeľustí (C) [mm]: 25
• Celková dĺžka (D_max) [mm]: 219
• Dĺžka zveráka (F) [mm]: 190
• Šírka zveráka (K) [ mm]: 72
• Výška zveráka (E) [mm]: 95
• Upínací tlak [kN]: 15
• Hmotnosť [kg]: 7

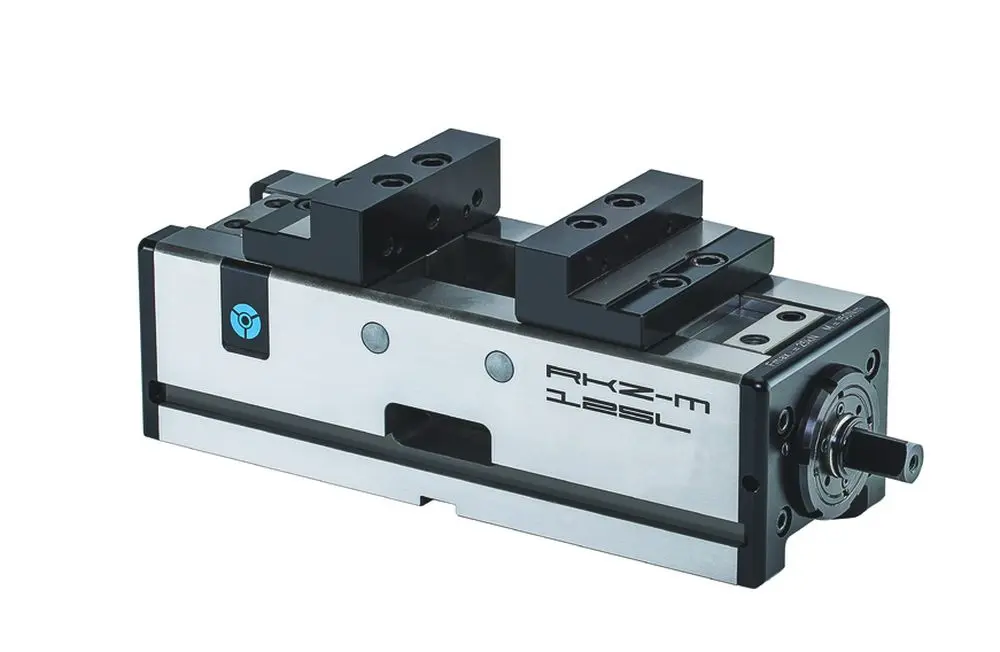

Samostrediaci kompaktný NC zverák Röhm RKZ-M 70

Kompaktné mechanický strediaci NC zverák Röhm optimalizovaný pre obrábanie vo viacosových obrábacích centrách.
Ako hospodárne riešenie strediaceho upnutie pri použití v systémoch paletovanie popr. automatizovaných systémoch.

• Bez ďalších pomôcok alebo špeciálnych upínacích čeľustí je možné strediacim zverákom RKZ upnúť obrobok bezpečne - a to s minimálnym zásahom do obrysov
• Vďaka krátkej, kompaktnej a robustnej konštrukcii je zaistený maximálny stupeň voľnosti v 5- a mnohostrannom obrábanie
• Všetky funkčné plochy zveráku sú kalené a brúsené pre dlhú životnosť
• Konštantná upínacia sila a vysokápresnosť upínanie: ± 0,02 mm
• Centrické upínanie s dvomi mobilnými čeľusťami
• Konštantná upínacie sily pre každé upnutie s vysokou presnosťou opakovania 0,01 mm je možné zabezpečiť pri použití momentového kľúča
• mechanický, ručne ovládaný upínací systém, bez posilňovača
• Závit vretena je chránený v akejkoľvek polohe základných čeľustí pr d nečistotami a trieskami
• Maximálna flexibilita a všestranné upevnenie zveráka na pracovnú plochu.
  Trojstranné uloženie(základná Leza, na prednej strane, bočné),Dvojitá aj štvornásobná veža
• Rýchla demontáž i montáž je možná len so svorkami
• Centrálne mazanie vodítok a závitu vretena - na oboch stranách zveráku sú pevne umiestnené mazacie hlavice
• Štandardne dodávané so špičkovými stupňovitými čeľusťami
