• Šírka čeľustí [mm]: 135
• Upínací dĺžka [mm]: 0 ÷ 215
• Výška čeľustí [mm]: 49

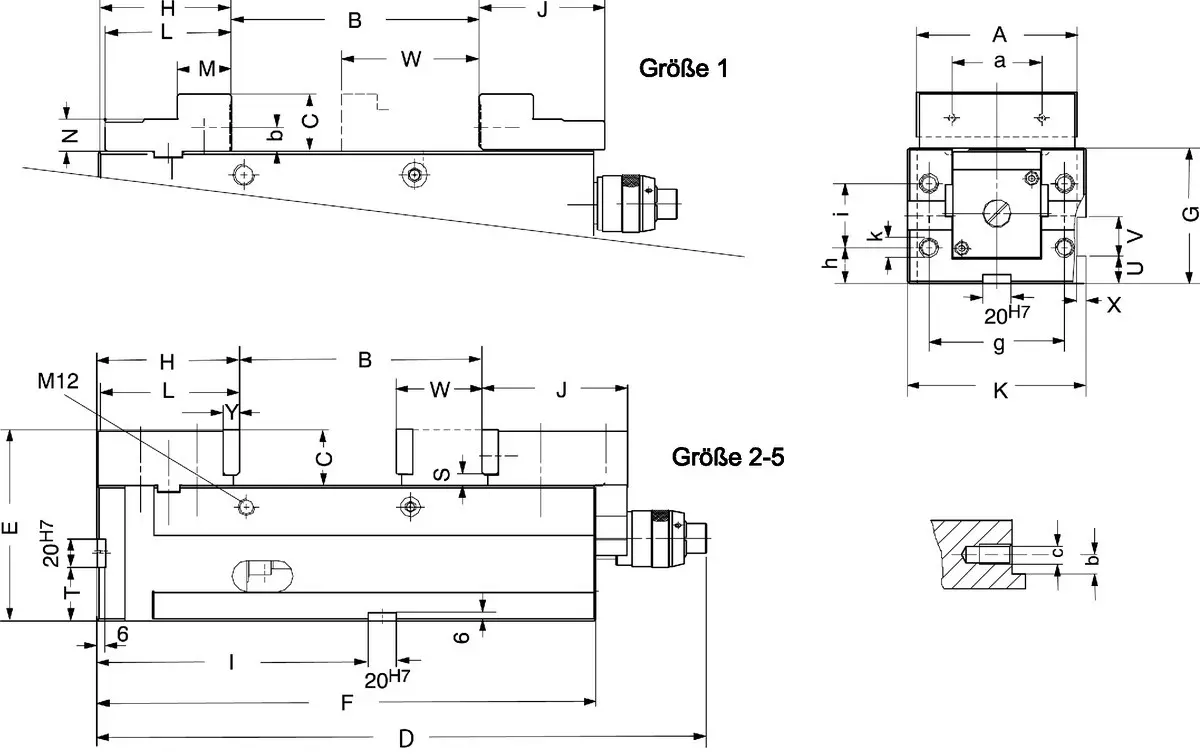

• Celková dĺžka (D_max) [mm]: 483
• Dĺžka zveráka (F) [mm]: 400
• Šírka zveráka [mm]: 135
• Výška zveráka (E) [mm]: 148
• Upínací tlak [kN]: 40
• Hmotnosť [kg]: 50

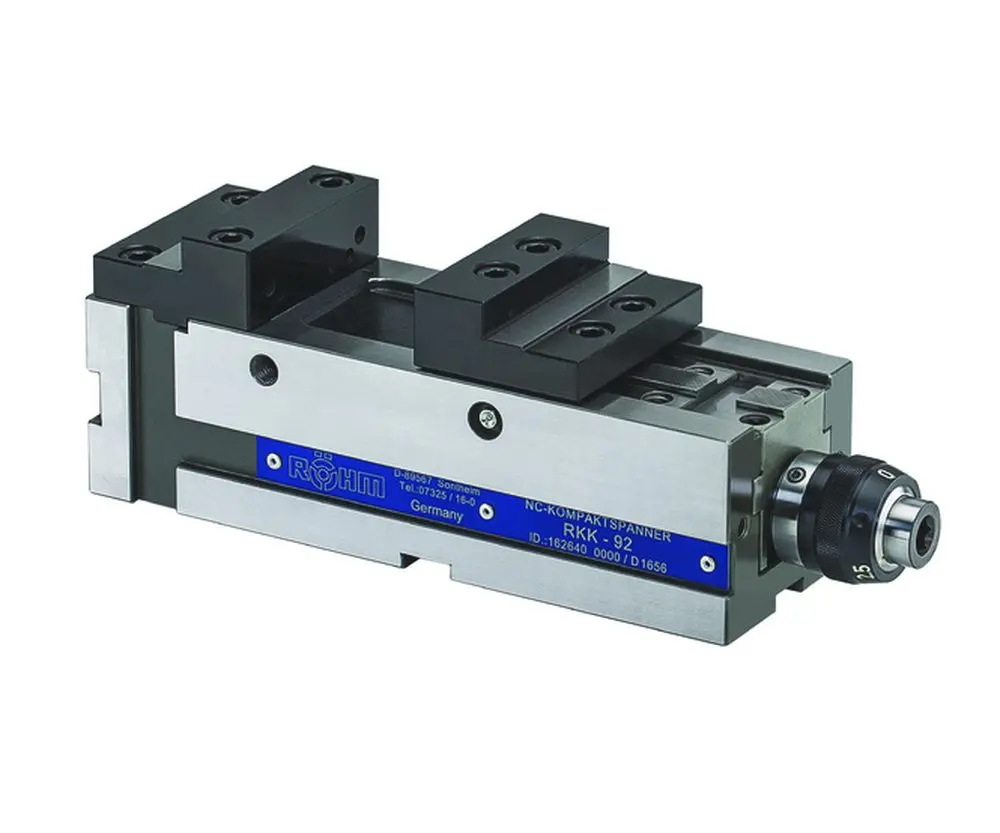

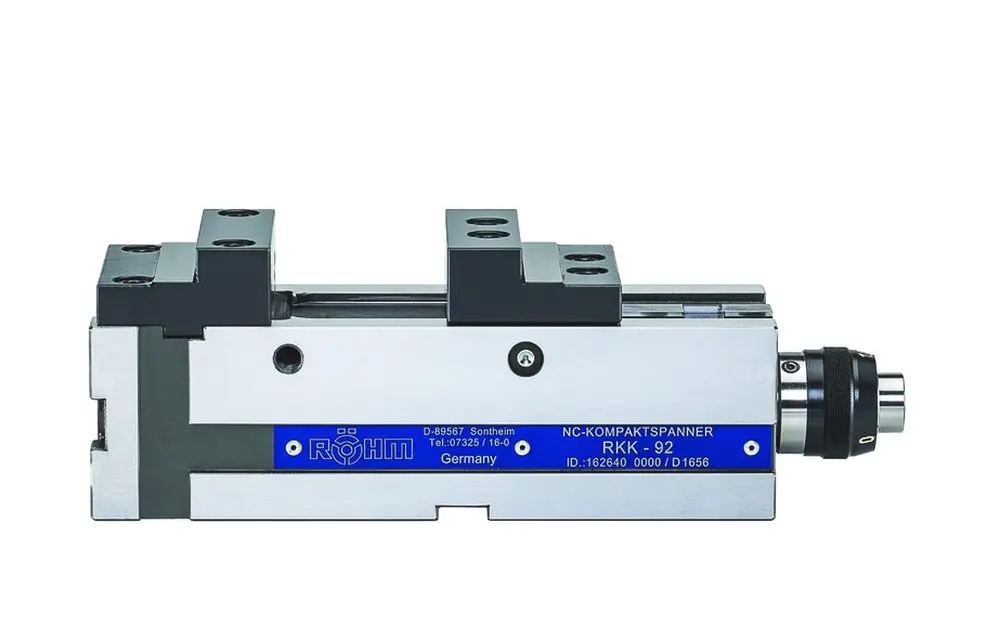

NC kompaktný presný zverák Röhm RKK 3 (135 mm) s posilňovačom

Kompaktný presný zverák pre CNC obrábacie centrá vybavený mechanickým ručným posilňovačom. Umožnuje bezpečné upínanie pri minimálnej námahe obsluhy.
Tieto prémiové modulárne zveráky sú vhodné pre obrábacie centrá, brúsky, frézky a sú ideálne pre 5-stranné obrábanie.

• Výborná dostupnosť upnutého obrobku pre obrábanie
• Vysoká opakovateľná presnosť upnutia
• Upínací systém: Mechanicko-mechanický, ručne ovládaný
• pohon vretena a mechanicko-mechanický prevod sily sú zapuzdrené - ochrana proti trieskam
• Jednoduchým otočením regulátora upínacie sily je možné predvoliť až 60 kN upínacie sily.
  Pre upnutie na deformácie citlivých obrobkov, možno posilňovacie funkciu vypnúť
• Zvlášť vhodné pre použitie na obrábacích centrách
• Ochrana proti trieskam
• Telo zveráku je vykonané z masívnej ocele a všetky vodiace plochy sú kalené a brúsené na všetkých stranách. Spodná i bočné diely sú opatrené dlhými a priečnymi drážkami 20 H7
• Univerzálne použiteľné- zveráky možné používať horizontálne,vertikálne alebo aj na boku
• Jednoduché spojenie viacerých modulárnych zverákov pre prácu v zostavách
• Sadu dvoch aj štyroch zverákov je možné použiť vertikálne bez použitia palety
• Upínacia plocha pre upínanie úpinkami (krapnami)
• Centrálne mazanie vodítok a závitu vretena
• Závit pre uhlovú montáž pohonu
• Dlhé funkčné a upínacie plochy sú na všetkých styčných stranách tvrdené a presne brúsené
• Otočná pevná a pohyblivá štandardné čeľusť (jedna strana hladká, druhá ryhovaná, obe brúsené)
• Otvory so závitom pre montáž všetkých plochých čeľustí Röhm sa šírkou 125/160 mm
• Stabilné zveráky s kompaktným dizajnom a maximálnou presnosťou upínanie pre stiesnené priestory
.
• Jednoduchá obsluha
