• Šírka čeľustí [mm]: 125
• Upínací dĺžka [mm]: 0 ÷ 216 | 97 ÷ 312
• Výška čeľustí [mm]: 40

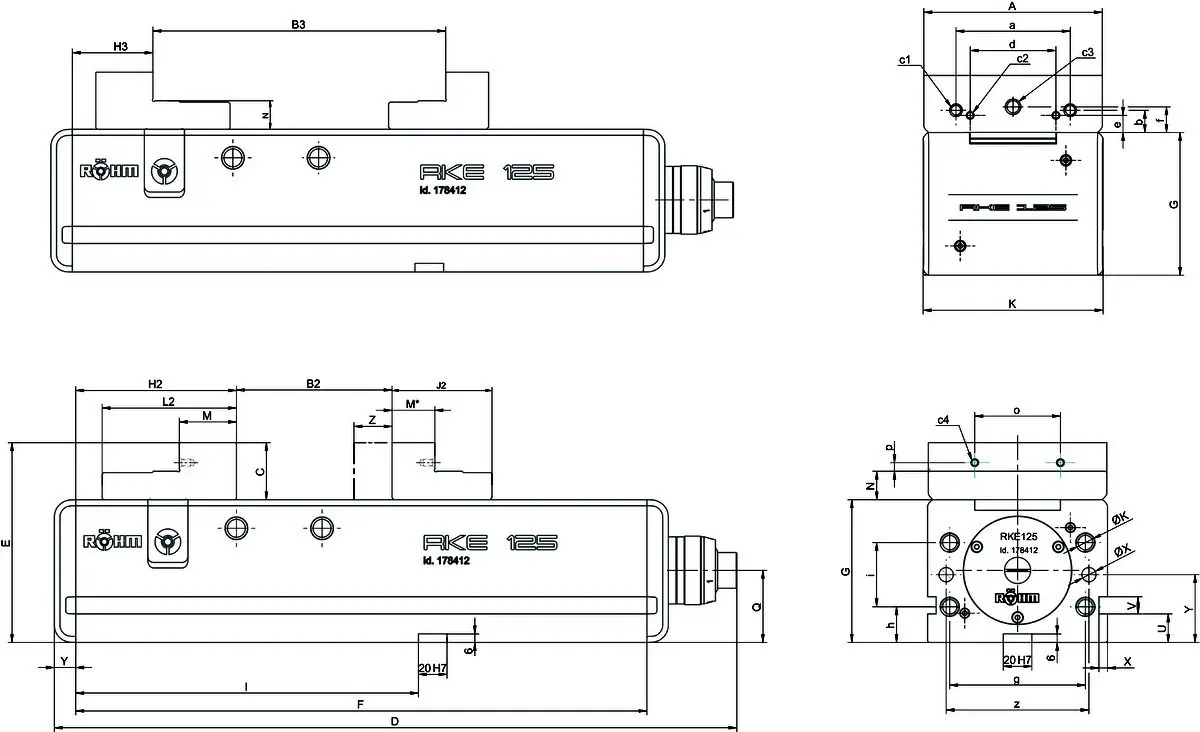

• Celková dĺžka (D_max) [mm ]: 463
• Dĺžka zveráka (F) [mm]: 400
• Šírka zveráka [mm]: 126
• Výška zveráka [mm]: 140
• Upínací tlak [kN]: 40
• Hmotnosť [kg]: 41

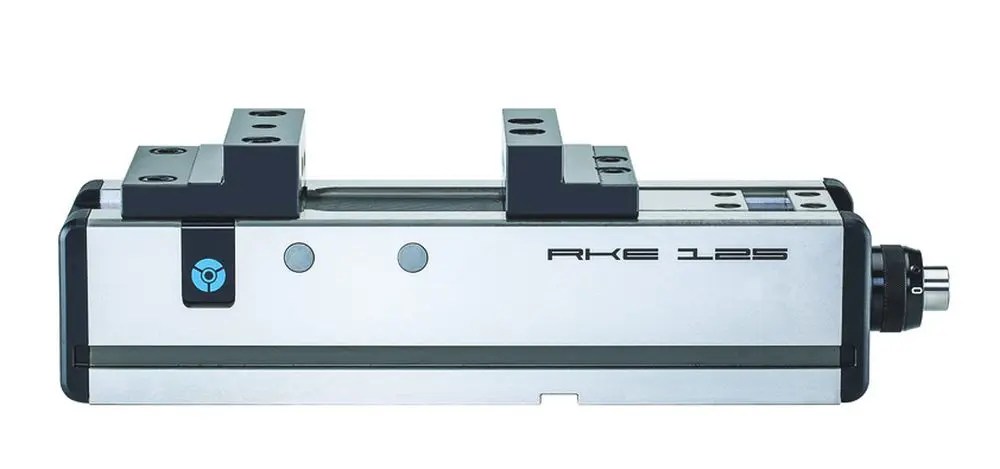

NC kompaktný presný zverák Röhm RKE 125 s posilňovačom

Kompaktný presný zverák pre CNC obrábacie centrá vybavený mechanickým ručným posilňovačom. Umožnuje bezpečné upínanie pri minimálnej námahe obsluhy.
Tieto prémiové modulárne zveráky sú vhodné pre obrábacie centrá, brúsky, frézky a sú ideálne pre 5-stranné obrábanie.

• Výborná dostupnosť upnutého obrobku pre obrábanie
• Vysoká opakovateľná presnosť upnutia
• Upínací systém: Mechanicko-mechanický, ručne ovládaný
• pohon vretena a mechanicko-mechanický prevod sily sú zapuzdrené - ochrana proti trieskam
• Jednoduchým otočením regulátora upínacie sily je možné predvoliť až 60 kN upínacie sily.
  Pre upnutie na deformácie citlivých obrobkov, možno posilňovacie funkciu vypnúť

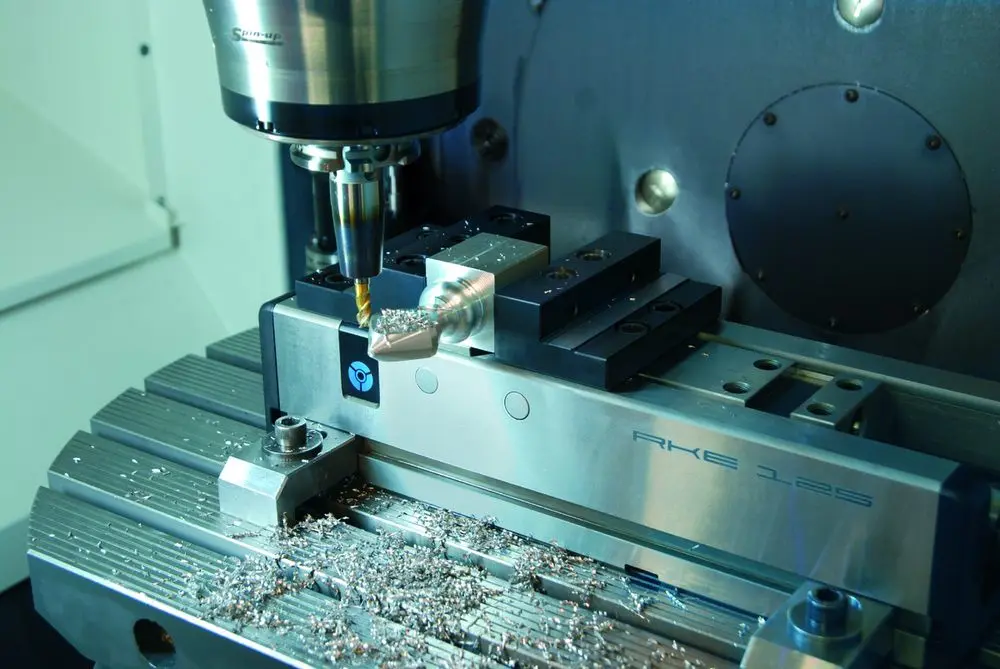

• Zvlášť vhodné pre použitie na obrábacích centrách
• Ochrana proti trieskam
• Telo zveráku je vykonané z masívnej ocele a všetky vodiace plochy sú kalené a brúsené na všetkých stranách.Spodní diel s priečnou drážkou 20 H7
• Univerzálne použiteľné- zveráky možné používať horizontálne,vertikálne alebo aj na boku
• Jednoduché spojenie viacerých modulárnych zverákov pre prácu v zostavách
• Sadu dvoch aj štyroch zverákov je možné použiť vertikálne bez použitia palety
• Upínacia plocha pre upínanie úpinkami (krapnami)
• Centrálne mazanie vodítok a závitu vretena
• Závit pre uhlovú montáž pohonu
• Dlhé funkčné a upínacie plochy sú na všetkých styčných stranách tvrdené a presne brúsené
• Otočná pevná a pohyblivá reverznej čeľusť
• Otvory so závitom pre montáž všetkých plochých čeľustí Röhm sa šírkou 125/160 mm
• Stabilné zveráky s kompaktným dizajnom a maximálnou presnosťou upínanie pre stiesnené priestory
.
• Jednoduchá obsluha
