• Rozsah sklonu [deg;]: 0 ÷ 45
• Max. uhlová presnosť [uhlové sekundy]: ± 5
• Polomer otáčania [mm]: 285
• Rozmery permanentného magnetu [mm ]: 300 x 600 x 56
• Menovitá adhézna sila [N.cm^-2]: 100
• Rozmery stola [mm]: 660 x 320 x 95
• Hmotnosť [kg]: 121

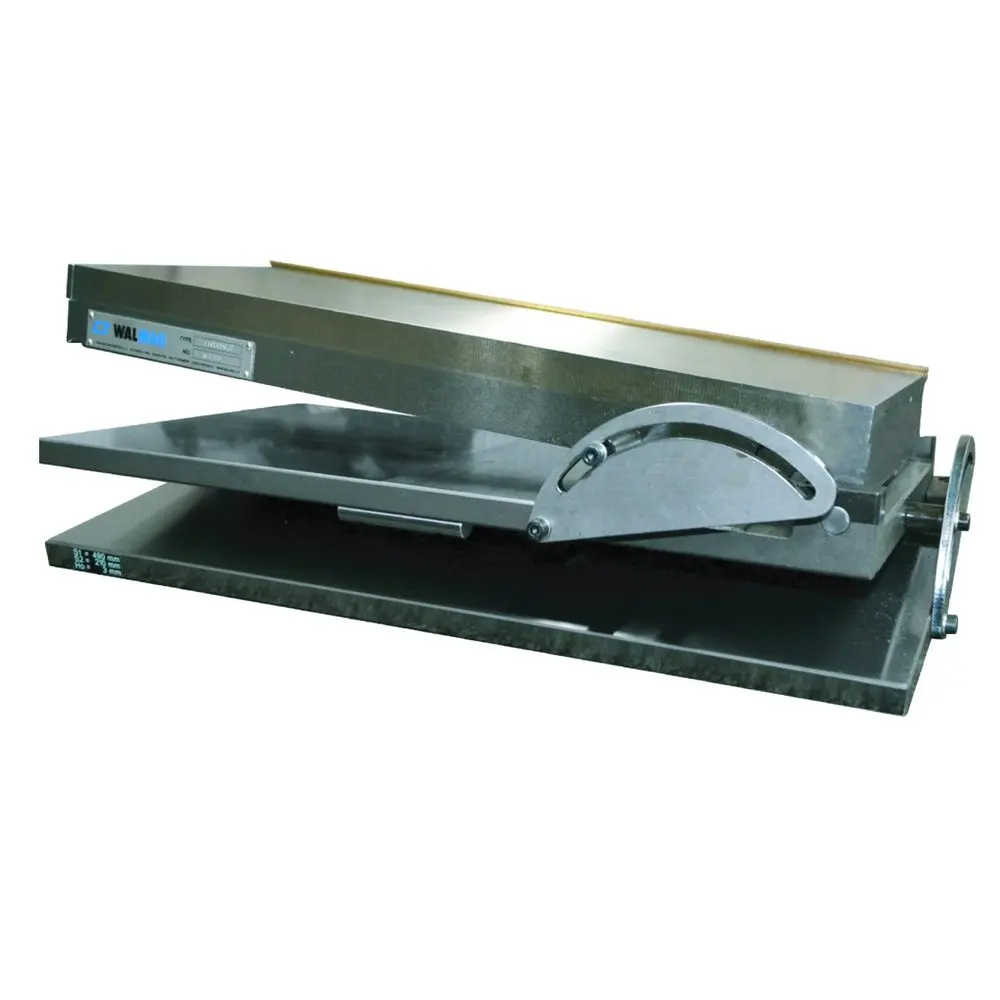

Sínusový stôl WALMAG Fixar s magnetickým upínačom Neomicro 300x600

Sínusové stoly WALMAG sú vybavené upínačom NEOMICRO s permanentným magnetom. Sú to vysoko presné prístroje, určené pre precízne uhlové brúsenie a meracie účely.
Nastavenie uhla sa vykonáva pomocou koncových mierok na základe princípu sinus.
Unikátna konštrukcia ložiská spoločne s tvrdenou základnou doskou (HRC 60) a bočným vedením umožňujú extrémnu presnosť aj po dlhšej dobe používania.

• Sínusové stoly Fixar ponúkame v dvoch štandardných prevedeniach:

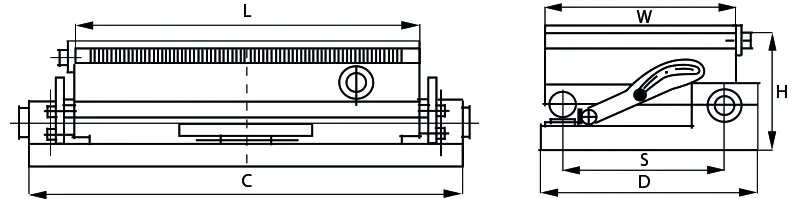

  • Jednoduchý sínusový stôl s magnetickým upínačoma naklápaním v pozdĺžnej osi, ktoré dovolia nastavenie uhlov pomocou meradla v rozsahu0 - 45°

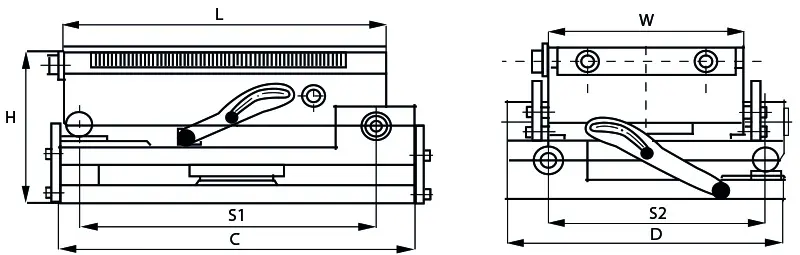

  • Kombinovaný sínusový stôl s magnetickým upínačoma naklápaním v oboch osiach (na dlhé aj krátke strane), ktoré dovolí nastavenia uhlov:
    • v pozdĺžnej osi: 0 - 45°
    • v priečnej osi: 0 - 30°
• Konštrukcia
  • Pólová rozstup 1,9 mm (1,4 mm oceľ a 0,5 mm mosadz)
  • Max. uhlová presnosť: ± 5 oblúkových sekúnd
  • Rovnobežnosť (súbežnosť): ± 5 mikrónov na 100 mm
• Aplikácie
  • Presné uhlové brúsenie alebo EDM
  • Meranie a kontrola rozmerov obrobkov

Súčasti dodávky sínusového stola

• Drevený úložný box
• Tabuľka pre rýchle nastavenie uhlov
• inbusový kľúč
