• Motor [W]: 3 000
• Celkový príkon [W]: 6 900
• Napájacie napätie [V]: 400
• Počet rýchlostí: 1
• Rýchlosť pásu, plynule [m.min^-1]: 20 ÷ 100
• Rozmer pásu - dĺžka [mm]: 4 780 × 34 × 1,1
• Objem nádrže chladenia [dm³]: -
• Výkon čerpadla chladenia [W]: 90
• Výkon chladenia [dm³.min^-1]: -
• Pracovná výška [mm]: 812
• Max. rozmer materiálu [mm]:
  • Prerez 90° - priemer : 360
  • Prerez 90° - priemer : 250
  • Prerez 90° - profil : 500 × 350
  • Prerez 45° P / L - priemer : 360/360
  • Prerez 45° - priemer : 180/180
  • Prerez 45° - profil : 420 × 300/420 × 260
  • Prerez 60° - priemer : 300
  • Prerez 60° - priemer : 130
  • Prerez 60° P / L - profil : 300 × 200/250 × 280
• Min. rozmer materiálu [mm]:
  • Odrezok [mm]: 2
  • Deliteľný priemer [mm]: 15
  • Zvyšok pri jednom reze [mm]: 60
• Rozmer stroja [mm]: 2 800 × 1 080 × 2 340
• Hmotnosť [kg]: 740

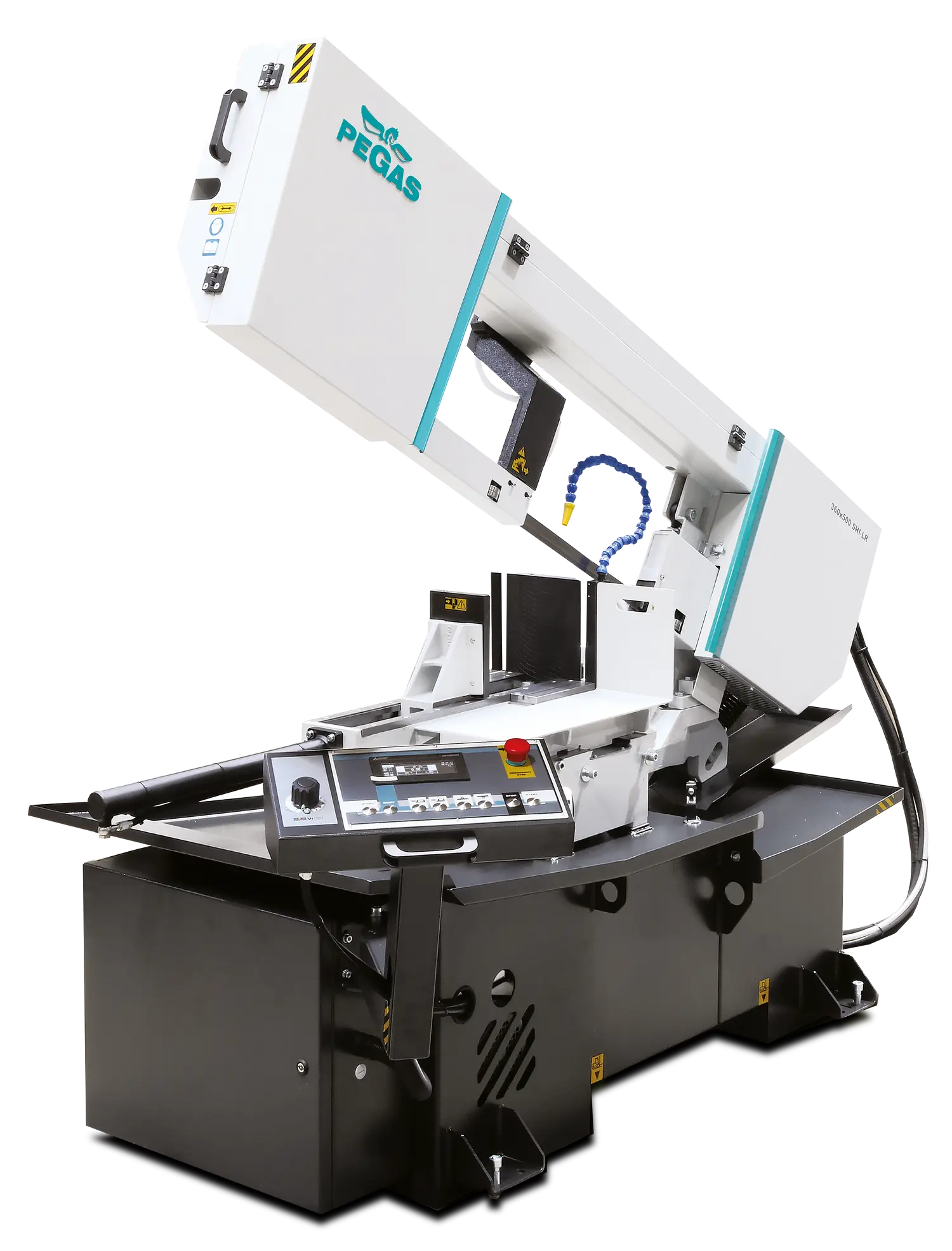

Poloautomatická pásová píla PEGAS s kĺbom

• Poloautomatická pásová píla s hydraulickým ovládaním
• Píla je určená pre delenie materiálu v kolmých i uhlových rezoch
• Uhlové rezy plynule nastaviteľné od 0 do +60 stupňov vpravo a od 0 do -60 stupňov vľavo
• Zmena uhla pomocou rýchloupínacie páky
• Píla je určená na rezanie oceľového materiálu
• Ďalšie materiály, ktoré je na píle možné rezať, sú ľahké kovy
• Tu odporúčame konzultáciu o použiteľnosti píly s výrobcom
• Stroj vybavený riadiacim systémom s PLC MITSUBISHI a funkciou automatickej bezpečnostná regulácia rezného posuvu BRP (rýchlosť ramena do rezu)
• Kontrolný panel MITSUBISHI ako štandardné vybavenie využíva dotykový displej a PLC, ktoré umožňuje poloautomatické rezy a zároveň aj komunikáciu s obsluhou
• Ovládací panel zobrazuje informácie o reznom procese na displeji:
  • indikácia cyklu (rezu)
  • indikácia BRP
  • indikácia napnutie pásu
  • čas rezu
  • zaťaženie pohonu pásu v ampéroch
  • rýchlosť pásu
  • meranie časov rezu
  • zoznam chybových hlásení
• Možnosti používateľského nastavenia:
  • automatické zastavenie hydraulické jednotky
  • mód pohybu ramena po ukončení rezu
  • mód rýchloposuvu ramena
  • mód meškanie rezného posuvu
  • mód pohybu pásu
  • mód pohybu zveráku po ukončení rezu
  • diagnostika vstupu a výstupu
• Funkcia STOP - rezanie: umožňuje kedykoľvek prerušiť rez stlačením tlačidla STOP. Rameno povyjede s bežiacim pílovým pásom bez toho aby došlo k otvoreniu zveráka
• Regulácia rezného posuvu (rýchlosť ramena do rezu) je manuálne, pomocou škrtiaceho ventilu umiestneného na ovládacom paneli, s automatickou bezpečnostnou funkcií PEGAS BRP (pri prekročení zaťažení motora pre pohon pílového pásu sa automaticky zastaví rezný posuv)
• Ovládací panel je ergonomicky umiestnený na otočnej konzole.
  Pozostáva z mechanických tlačidiel a digitálneho displeja riadiaceho systému píly. Ďalej je tu umiestnený regulátor rezného posuvu a ďalšie tlačidlá ovládania príslušenstva.
• Píla je konštrukčne riešená tak, aby zodpovedala extrémnemu namáhaniu vo výrobných podmienkach
• Rameno píly je vyrobené z liatiny a navrhnuté tak, aby bola zaistená potrebná sila a presnosť rezania
• Rameno je sklonené o 2 °, čo zvyšuje životnosť pásu
• Rameno uložené v predopnutých klzných púzdrach s teflónovou trecou plochou
• Hnacia aj napínacie kladka sú odliatky
• Horná pracovná poloha ramena ovládaná tlačidlom na ovládacom paneli. Digitálne ukazovateľ výškové polohy ramena v %
• Dolná pracovná poloha ramena ovládaná mikrospínačom
• Po dosiahnutí dolnej koncovej polohy sa rameno automaticky vráti do zadanej hornej polohy
• Zverák je zvarenec s čeľustí, vyrobenú z liatiny
• Čeľuste zveráku zaisťujú bezpečné upnutie materiálu
• Pohyb čeľuste hlavného zveráku v posuvnej oceľovom vedení
• Pohyb čeľuste zveráka v celom rozsahu pomocou dlouhozdvihového hydraulického valca
• Teleso zveráku sa posúva vľavo-vpravo podľa smeru nastavenia uhlového rezu, fixácia pomocou kľučky
• Vyhotovenie točne z liatiny. Uloženie na kuželíkových ložiskách
• Manuálne natáčania píly pre uhlové rezy, pozícia točne je fixovaná pákou s excentrom
• Pozícia točne pre rezanie kolmých rezov je automaticky aretovaná prostredníctvom pružinového mechanizmu
• Uhly zobrazené na display kontrolného panelu MITSUBISHI
• Indikácia nastavovaného uhla pomocou inkrementálneho snímača a magnetické pásky
• Vedenie pásu vo vodidlách s doštičkami a navádzacími ložiskami a po liatinových kladkách
• Píla má na strane pohonu vodidlo uložené na pevnom nosníku
• Na strane napínania je vodidlo uložené na posuvnom nosníku
• Nosník posuvného vodidla pásu manuálne nastaviteľný, manuálna fixácia nosníka
• Nosník vodítka sa pohybuje v klznom vedení
• Pílový pás je chránený krytom, ktorý chráni obsluhu pred odpadávajúcimi pilinami a chladiace emulzií
• Mechanické napínanie pílového pásu
• Automatická indikácia správneho napnutia pílového pásu
• Čistiaca kefa pílového pásu pre dokonalé očistenie a funkciu pílového pásu pasívne poháňaný od kladky
• Pohon pílového pásu je vykonávaný prostredníctvom závitovkovej prevodovky s trvalou olejovou náplňou
• Trojfázový motor s dvojitým vinutím s frekvenčným meničom pre plynulú reguláciu rýchlosti pásu 20-100 m / min
• Robustný príruba s uložením hnacej hriadele
• Tepelná ochrana motora
• Chladiaci systém na reznú emulziu s rozvodom kvapaliny do vodidiel pílového pásu
• Robustný podstavec so zásobníkom na triesky
• Podstavec je skonštruovaný pre manipuláciu s pílou paletovacím aj vysokozdvižným vozíkom
• Mikrospínač napnutia pílového pásu a otvorenie krytu kladiek
• Ovládanie 24 V
• Stroj vybavený hydraulickou centrálou, ktorá ovláda všetky funkcie poloautomatické píly - tlačí rameno do rezu, zdvíha rameno, otvára a zatvára zverák
• Pracovný cyklus:
  Po mechanickom nastavení čeľustí odštartuje obsluha pomocou štandardného spínače na ovládacom paneli cyklus.
  Po odštartovaní hydraulický valec zveráku upne materiál a vykoná sa rez zvolenou rýchlosťou.
  Rýchlosť pohybu ramena do rezu reguluje obsluha pomocou škrtiaceho ventilu. V dolnej polohe ramena zopne mikrospínač.
  Pohyb ramena a zveráku po dokončení rezu podľa nastaveného užívateľského parametra. Obsluha iba posúva materiál.

Súčasti dodávky pásové píly

• Pílový pás
• Sada náradia pre bežnú údržbu stroja
• Návod na obsluhu v elektronickej podobe na CD
