• Motor [W]: 3 000
• Celkový prikon [W]: 5 800
• Napájacie napätie [V]: 400
• Počet rýchlostí: 1
• Rýchlosť pásu (plynule) [m.min^-1]: 20 ÷ 100
• Rozmer pásu - dĺžka [mm]: 4 520 × 34 × 1,1
• Objem nádrže chladenia [dm³]: -
• Výkon čerpadla chladenia [W]: 90
• Výkon chladenia [dm³.min^-1]: -
• Pracovná výška [mm]: 800
• Max. rozmer materiálu [mm]:
  • Prerez 90° - priemer : 300
  • Prerez 90° - priemer : 250
  • Prerez 90° - profil : 300 × 300
  • Svazok : 300 × 220
• Min. rozmer materiálu [mm]:
  • Odrezok [mm]: 10
  • Deliteľný priemer [mm]: 30
  • Zvyšok pri jednom reze [mm]: 50
• Rozmer stroja [mm]: 2 510 × 2 280 × 1 800
• Hmotnosť [kg]: 1 420

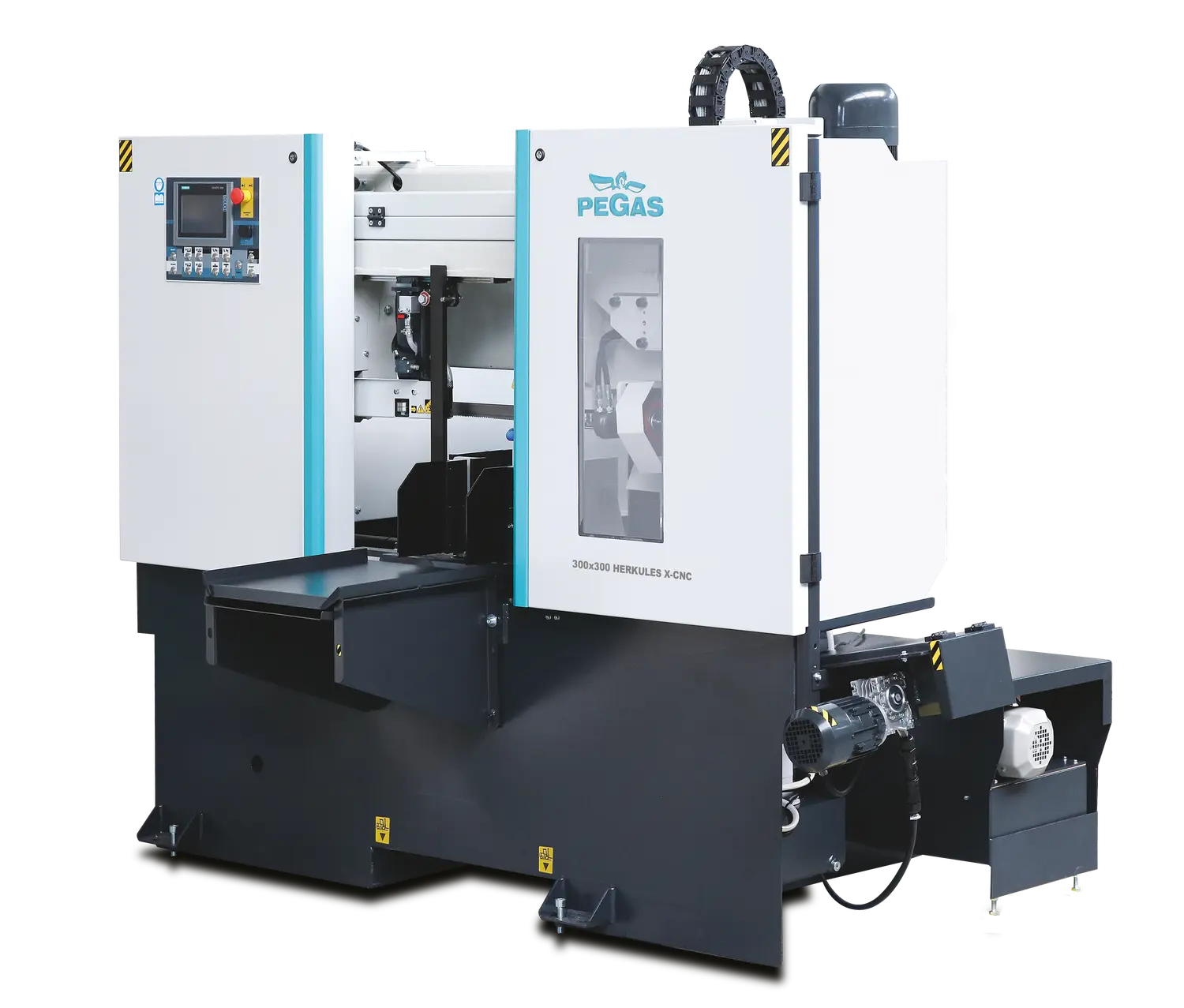

Automatická dvojstĺpová pásová píla PEGAS pre kolmé rezy s CNC riadiacim systémom

• Vysoko produktívna automatická, hydraulicky ovládaná dvojstĺpová pásová píla s viacnásobným podávaním materiálu
• Píla má extrémne robustnú konštrukciu v spojení s výkonným pohonom a pílovým pásiem výšky 34 mm zaručujú stroju maximálnu možnú výkonnosť
• Píla je určená pre delenie materiálu v kolmých rezoch
• Píla je určená na rezanie oceľového materiálu
• Ďalšie materiály, ktoré je na píle možné rezať, sú ľahké kovy.
  Tu odporúčame konzultáciu o použiteľnosti píly s výrobcom
• Konštrukcia:
  • Píla je konštrukčne riešená tak, aby zodpovedala extrémnemu namáhaniu vo výrobných podmienkach
  • Pásová píla má robustnú konštrukciu, ktorá predurčuje modely Herkules k využitiu karbidových pílových pásov
  • Rameno píly s uložením stĺpov tesne pri upínacom zveráku a pílového pásu v tesnej blízkosti stĺpov minimalizujú vibrácie a umožňujú maximálnu rezný výkon stroja
  • Rameno je robustný zvarenec a je navrhnuté tak, aby bola zaistená potrebná tuhosť a presnosť rezania
  • Rameno sa pohybuje na dvoch stĺpoch pomocou štvorradového lineárneho vedenia s vysokou únosnosťou
  • Pohyb ramena píly pomocou hydraulického valca
  • Hnacia aj napínacie kladka sú odliatky
  • Horná pracovná poloha ramena je ovládaná automatickým dorazom pracovnej polohy (DPP)
  • Dolná pracovná poloha je ovládaná koncovým spínačom
  • V riadiacom systéme je možné hornej i dolnej pracovnú polohu zadať tiež číselnú hodnotou
  • Hlavné zverák s delenou čeľusťou pre fixáciu polotovaru pred i za rezom
  • Čeľuste zaisťujú bezpečné upnutie materiálu
  • Optimalizácia pohybu triesok skrz pevnú čeľusť zveráku priamo do vynášača triesok
  • Podávacie zverák je robustný oceľový zvarenec
  • Pohyb čeľuste hlavného zveráku v posuvnej oceľovom vedení, pomocou hydraulického valca.
    Jedna čeľusť je dlouhozdvihová. Druhá čeľusť je pevná
  • Regulačný ventil pre nastavenie tlaku zveráku, indikácia tlaku na manometri
  • Veľmi tuhý podávač s krokom podania 500 mm sa pohybuje pomocou hydraulického valce po dvoch brúsených tyčiach pomocou teflónových púzdier
  • Inkrementálny priamočiary snímač pre indikáciu polohy podávača
  • Poloha podávača je zobrazená na displeji riadiaceho systému
  • Píla umožňuje násobné podanie
  • Funkcia GTO (choď na pozíciu) zahŕňa funkcie ABS, REL a ATB
  • Indikácia materiálu v podávači:
    • Optické čidlo oznamuje, že v podávači je materiál
    • Ak materiál nie je v podávači, signál z čidla sa odrazí na sklíčku, ktoré je umiestnené na pevnej čeľuste a vráti sa späť do snímača
    • Píla prestane podávať materiál a čaká na vloženie ďalšej tyče
  • Celú pílou prechádza valčekový dopravník podopierajúce polotovar v celej dĺžke rezu
  • Píla v štandardnom prevedení vie otvoriť zónu rezu na strane podávača (Zvýši životnosť pílového pásu pri pohybe ramena nahor)
• Štandardná výbava automatické pásové píly
  • Vedenie pásu vo vodidlách s doštičkami a navádzacími ložiskami a po liatinových kladkách
  • Píla má na strane pohonu vodidlo uložené na pevnom nosníku s možnosťou nastavenia. Na strane napínania je vodidlo uložené na posuvnom nosníku
  • Nosník vodidla pásu nastaviteľný v celom pracovnom rozsahu. Pohyb vodítka je spojený s pohybom čeľuste zveráka. Preto nie je nutné jeho polohu manuálne nastavovať
  • Nosník vodítka sa pohybuje pomocou širokého lineárneho vedenia s vysokou únosnosťou
  • Pílový pás je chránený krytom, ktorý chráni obsluhu pred odpadávajúcimi pilinami a chladiace emulzií
  • Píla je štandardne vybavená hydraulickým napínaním pílového pásu - umožňuje kedykoľvek dodržať ideálne podmienky rezu
  • Automatická indikácia správneho napnutia pílového pásu
  • hydromotory poháňaná kefa zaisťuje dokonalé čistenie pílového pásu
  • Pohon pílového pásu prostredníctvom závitovkovej prevodovky s trvalou olejovou náplňou. Trojfázový motor s dvojitým vinutím s frekvenčným meničom pre plynulú reguláciu rýchlosti pásu 20-100 m / min. Robustný príruba s uložením hnacej hriadele. Tepelná ochrana motora
  • Chladiaci systém na reznú emulziu, vedenú do vodidiel pásu a pomocou flexibilného LocLine systému priamo do reznej drážky
  • Robustný podstavec so zásobníkom na triesky. Podstavec je prispôsobený pre manipuláciu s pílou paletovacím vozíkom aj vysokozdvižným vozíkom
  • Mikrospínač napnutia pílového pásu a otvorenie krytu kladiek
  • Ovládanie 24 V
  • Stroj vybavený hydraulickou centrálou, ktorá ovláda všetky funkcie automatickej píly
  • Tlačí rameno do rezu, zdvíhanie ramena, otváranie a zatváranie hlavného i podávacieho zveráku, posuv podávača
• Riadiaci systém:
  • Stroj je vybavený programovateľným PLC SIEMENS SIMATIC S7-1200. pohon pílového pásu, pohyb ramena a pohyb podávača sú kompletne riadené a poháňané technológiou SIEMENS
  • Farebný dotykový displej - HMI SIEMENS TP 700 COMFORT umožňuje jednoduchú komunikáciu s obsluhou stroja. Znázorňuje pracovné stavy ako rýchlosť pásu, rezný posuv a stavy jednotlivých pracovných pohybov a informácie o rezných programoch
  • Píla umožňuje pracovať s dvoma režimami:
    • POLOAUTOMATICKÝ REŽIM: Píla okamžite reže materiál v poloautomatickom režime.
      Obsluha používa podávač píly k manipulácii s rezaným polotovarom a k presnému posunutie polotovaru do zóny rezu. Pohyb podávača je realizovaný pomocou manuálnych tlačidiel, alebo pomocou funkcie GTO. Po odštartovaní funkcie GTO obsluha zadáva pozíciu podávača, stláča tlačidlo START GTO a podávač sa na zadanú pozíciu posunie
    • AUTOMATICKÝ REŽIM: Podávač podáva rezaný polotovar na základe zadaného programu. Obsluha nastavuje program rezania a píla potom tieto programy realizuje. Obsluha môže uložiť až tisíc programov. Súčasťou jedného programu je kompletné nastavenie rezu: rýchlosť pásu, hodnota rezného posuvu, nastavenie automatickej regulácie, nastavenie výšky rezané tyče, nastavenie požadovanej dĺžky a počet kusov. Dĺžku a počet je možné nastaviť v 20 riadkoch. píla automaticky podá rôzne zadané dĺžky
  • Regulácia rezného posuvu je realizovaná riadiacim systémom pomocou servomotora a škrtiaceho ventilu hydrauliky. Tým je dosiahnutý veľmi presný rezný posuv. Obsluha píly zadá do programu požadovaný rezný posuv (mm / min) a píla tento posuv presne nastaví. Použitý spôsob riadenia nie je závislý od teploty (viskozite) hydraulického oleja
  • Dva základné režimy automatického systému regulácie (ASR): ARP a RZP
    • RZP = Regulácia zón. Systém umožňuje v 5-tich zónach rezaného materiálu nastaviť optimálny rezný posuv a rýchlosť pílového pásu v závislosti na polohe pásu. Obsluha môže voliť 2 stratégia nastavenia: defenzívne nastavenie je vhodné pre rezanie veľmi tvrdých materiálov pri použití karbidových pílových pásov. rezný posuv je na začiatku a na konci rezu znížený. Ofenzívny nastavenie podporuje výkonné rezanie guľatín. Rezný posuv aj rýchlosť pásu sú na začiatku a na konci rezu zvýšené. Ide o podobný princíp, ako u režimu ARP. Výhodou je možnosť regulácie rýchlosti pílového pásu
    • ARP = Systém automatickej regulácie rezu v závislosti na reznom odpore materiálu alebo otupenie pílového pásu. Systém ponúka dva základné režimy ARP: bimetal a karbidov
      • Režim bimetal je vhodný pre optimalizáciu rezného posuvu pri rezaní profilov (Jeklov) prostredníctvom bimetalových pásov. Rezný posuv je vyššie, ak pílový pás reže steny profilu. Akonáhle sa pás dostane do rezu plného materiálu, systém automaticky zníži rezný posuv tak, aby nebol
