• Spojka na strane pohonu DIN: 10
• Spojka na strane pohonu priem. [mm]: 30
• Bočná spojka násadca G: 28
• Bočná spojka násadca pr. [mm]: 28
• Priemer [mm]: 22
• Dĺžka [mm]: 2 053
• Číslo položky: 86200631
• Hmotnosť [kg]: 1,58

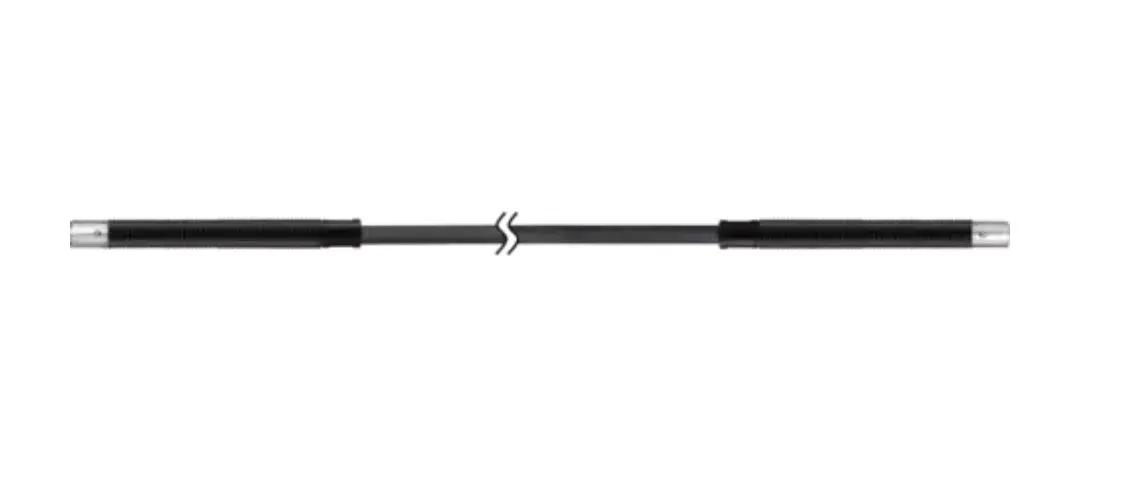

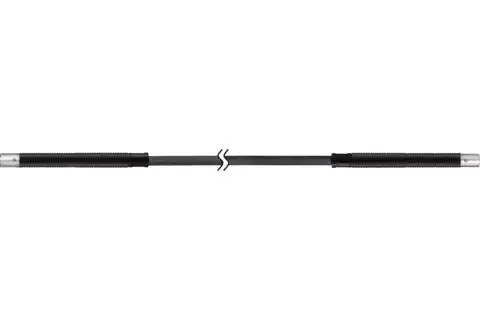

Ohybný hriadeľ 2 m Pferd

• Náhradné ochranné (pružné) púzdro pre
  BW 10 DIN 10/G28 2M
  a
  BW 10 DIN 10/G28 2M oHA
• Flexibilné hriadele a násadce/nástavce musia byť vždy zvolené podľa požadovanej rýchlosti otáčania a výkonu
• Ohybné/flexibilné hriadele sa skladajú z troch komponentov, ktoré možno rôznymi spôsobmi kombinovať:
  • pružné jadro (SE)
    • Ohybné jadro sa skladá zo štyroch až desiatich vrstiev drôtu v súlade s DIN 2076 a je špeciálne navrhnuté pre vysokorýchlostné otáčanie v smere hodinových ručičiek
    • Spojka je bezpečne nalisovaná k jadru
    • Po cca 100 prevádzkových hodinách je nutné jadro ohybného hriadeľa znovu namazať
  • pružné puzdro (SCH)
    • Pružné puzdro sa skladá z gumy odolnej proti oleju
    • Vnútro je plochá oceľová špirála a vonkajšia strana je z pevnej gumy
    • Pripojovacie spojky sú pevne nalisované a zapuzdrené v gumovom plášti ako výstuž
    • Vďaka nízkym emisiám hluku je možná nepretržitá prevádzka s malou únavou
    • Výmenné klieštiny umožňujú montáž širokej škály nástrojov
    • Posuvná spojka umožňuje rýchlu výmenu násadca
  • násadec (HA)
• Odporúčania na použitie:
  • Je nevyhnutné, aby rýchlosť otáčok a výstupný výkon neklesli pod alebo neprekročili špecifikované rozsahy
  • Nie je možné opravovať jadrá a ohybné puzdrá
  • Odporúčame výmenu za predmontované nové diely
  • Pri použití ohybných hriadeľov dbajte na to, aby hriadele neboli ohnuté nad stanovený polomer zakrivenia
  • Pre každý ohybný hriadeľ je uvedený najmenší možný polomer zakrivenia
• Poznámky k objednávke:
  • Špeciálne dĺžky na vyžiadanie
  • Jadrá a puzdrá s obojstrannou posuvnou spojkou na vyžiadanie
