• Motor [W]: 750/1 100
• Napájacie napätie [V]: 400
• Počet rýchlostí: 2
• Rýchlosť pásu [m.min^-1]: 30/65
• Rozmer pásu - dĺžka [mm]: 2 450 × 27 × 0,9
• Objem nádrže chladenia [dm³]: 12
• Výkon čerpadla chladenia [W]: 50
• Výkon chladenia [dm³.min^-1]: 12
• Pracovná výška [mm]: 930
• Max. rozmer materiálu [mm]:
  • Prerez 90° - priemer : 220
  • Prerez 90° - priemer : 120
  • Prerez 90° - profil : 230 × 150
  • Prerez 45° - priemer : 160
  • Prerez 45° - priemer : 85
  • Prerez 45° - profil : 160 × 90
  • Prerez 60° - priemer : 90
  • Prerez 60° - priemer : 55
  • Prerez 60° - profil : 90 × 90
• Min. rozmer materiálu [mm]:
  • Odrezok [mm]: 3
  • Deliteľný priemer [mm]: 5
  • Zvyšok pri jednom reze [mm]: 30
• Rozmer stroja [mm]: 1 410 × 600 × 1 750
• Hmotnosť [kg]: 235

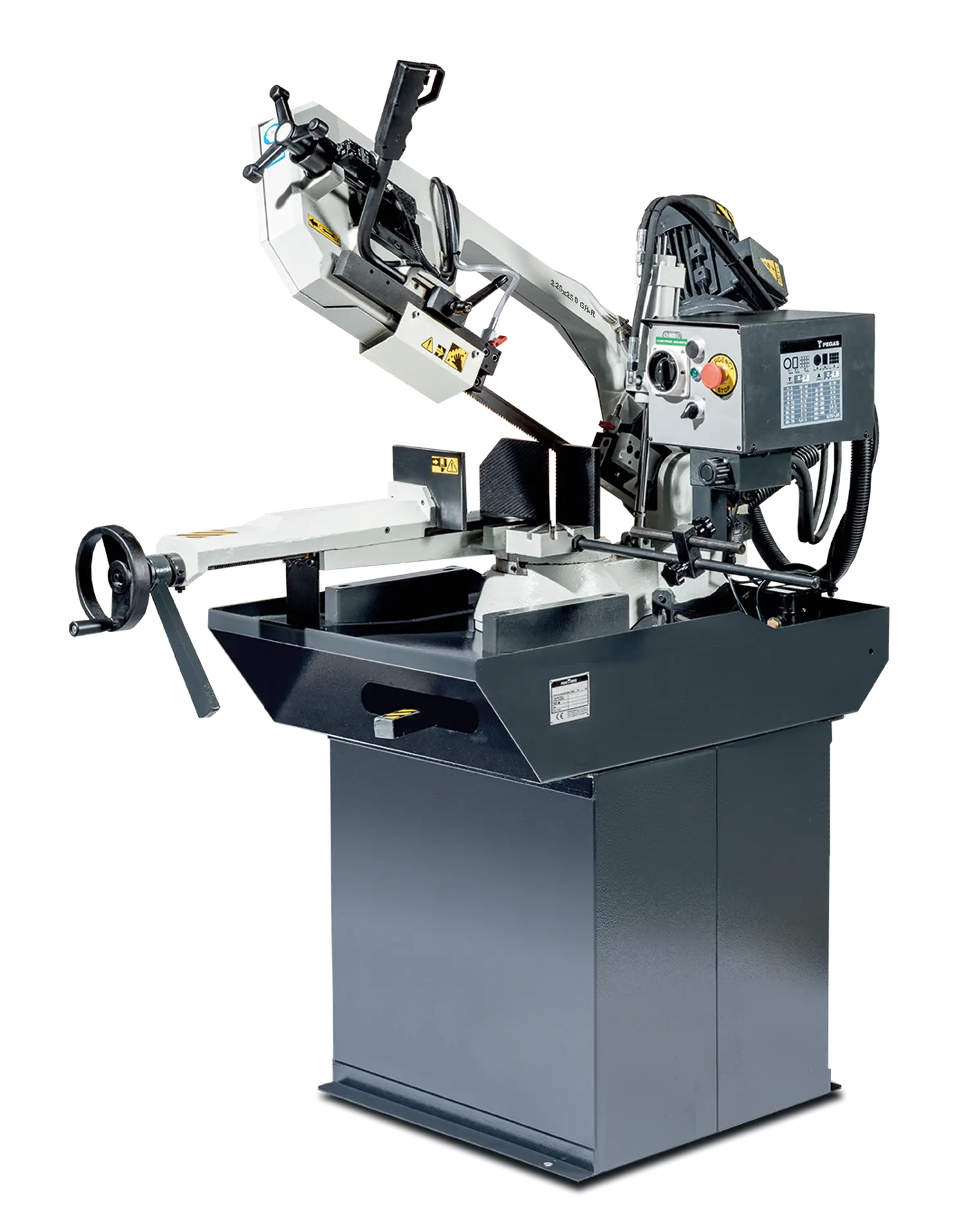

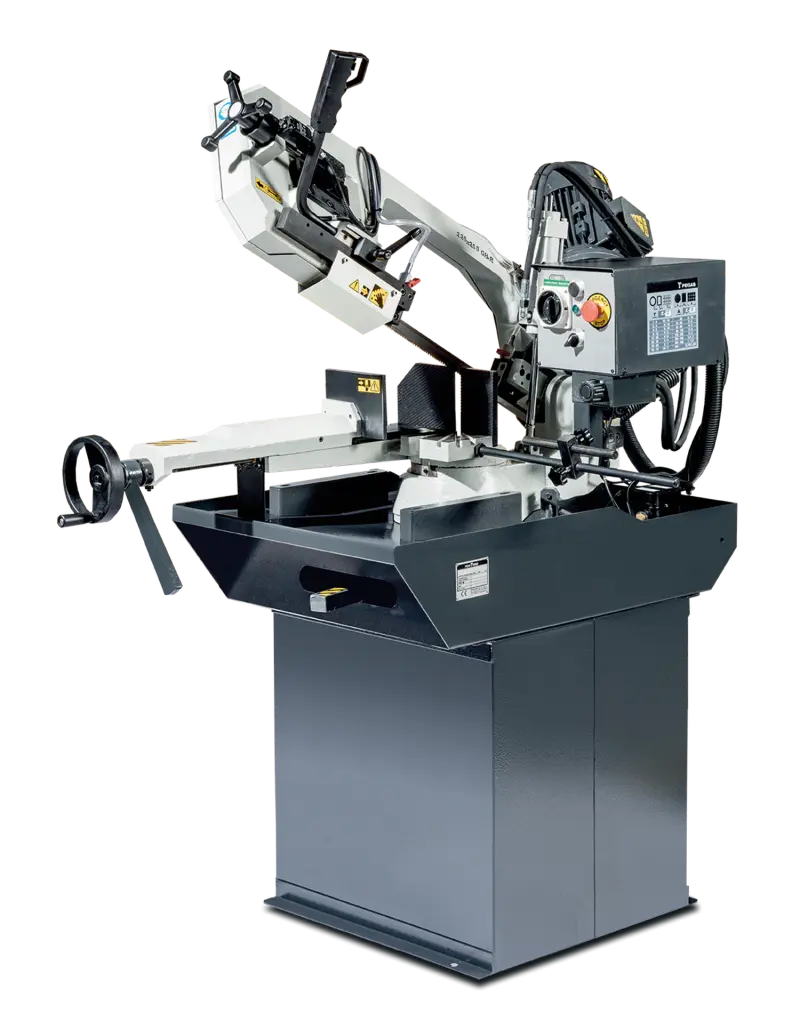

Gravitačná pásová píla PEGAS

• Pracovný pohyb ramena zaistený vlastnou hmotnosťou ramena, rýchlosť regulovaná hydraulickým valcom
• Píla je určená pre delenie materiálu v kolmých i uhlových rezoch
• Uhlové rezy sú plynule nastaviteľné od 0 do +60 stupňov vpravo
• Zmena uhla rezu rýchloupínacou páky
• Píla nachádza uplatnenie v kusovej a malosériovej výrobe a vzhľadom k svojej robustnej konštrukcii umožňuje delenie širokej škály profilov i tyčí plného prierezu
• Píla je konštrukčne riešená tak, aby zodpovedala štandardnému namáhaniu vo výrobných podmienkach
• Nosné časti píly sú riešené ako odliatky z liatiny z dôvodov pevnosti, tlmenie vibrácií a otrasov
• Rameno píly je vyrobené z liatiny a navrhnuté tak, aby bola zaistená potrebná sila a presnosť rezania
• Rameno píly je sklonené o 25 °, čo zvyšuje životnosť pásu
• Dolná pracovná poloha ramena je ovládaná vačkou a mikrospínačom
• Po dosiahnutí dolnej koncovej polohy sa rameno automaticky zastaví
• Škrtiaci ventil pre reguláciu rýchlosti rezného posuvu
• Manuálne upnutie a uvoľnenie materiálu
• Obsluha manuálne zakladá, posúva a odoberá materiál
• Rameno píly dvíha obsluha manuálne
• Zverák je vyrobený z liatiny
• Čeľuste zaisťujú bezpečné upnutie materiálu
• Manuálne ovládaný zverák je uložený v nastaviteľnej rybinové drážke
• Pohyb čeľuste je manuálne pomocou kolieska a trapézového skrutky
• Vyhotovenie točne z liatiny
• Otočný stôl dodáva veľký priestor pre podoprenie materiálu a jeho precízne upnutie
• Manuálne natáčania píly pre uhlové rezy, aretácia pomocou rýchloupínacie páky
• Všeobecné uhly sú nastavené pomocou nóniusu
• Vedenie pásu vo vodidlách s doštičkami a navádzacími ložiskami a po liatinových kladkách
• Píla má na strane pohonu vodidlo uložené na pevnom nosníku
• Na strane napínania je vodidlo uložené na posuvnom nosníku
• Nosník posuvného vodidla pásu je manuálne nastaviteľný v celom pracovnom rozsahu vrátane fixácia nosníka
• Nosník vodítka sa pohybuje v klznom vedení
• Pílový pás je chránený krytom, ktorý chráni obsluhu pred odpadávajúcimi pilinami a chladiacou emulziou
• Mechanické napínanie pílového pásu
• Indikácia správneho napnutia pílového pásu
• Pohon prostredníctvom závitovkovej prevodovky s trvalou olejovou náplňou
• Trojfázový motor s dvojitým vinutím, 2 rezné rychlostiv
• Tepelná ochrana motora
• Chladiaci systém na reznú emulziu s rozvodom kvapaliny do vodidiel pílového pásu
• Podstavec so zásobníkom na triesky
• Mikrospínače napnutie pílového pásu a otvorenie krytu kladiek
• Ovládanie 24 V

Súčasti dodávky pásové píly

• Nastaviteľný doraz
• Pílový pás
• Sada náradia pre bežnú údržbu stroja
• Návod na obsluhu v elektronickej podobe na CD
