• Max. priemer obrobku [mm]: 200
• Vzdialenosť medzi hrotmi [mm]: 500
• Brúsenie na plocho [mm]: 200 x 50

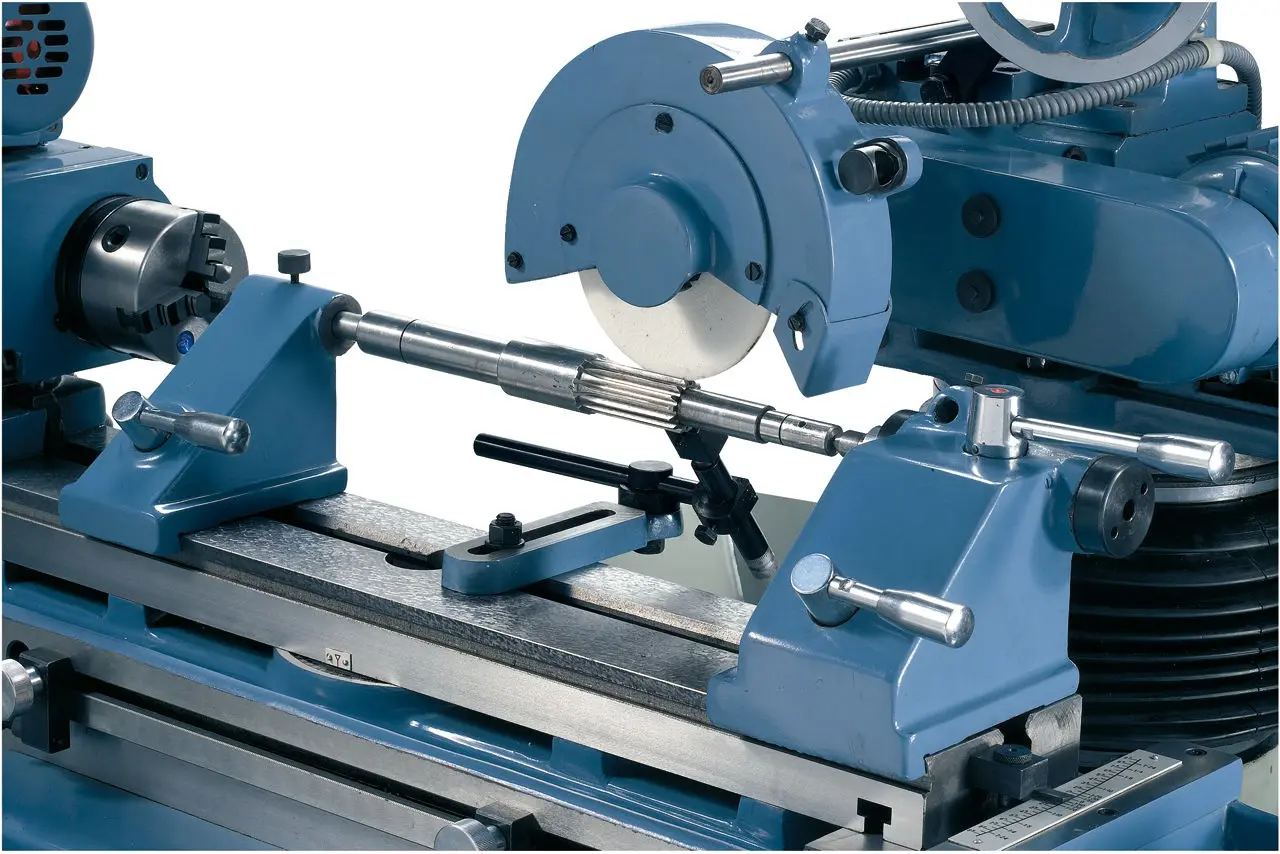

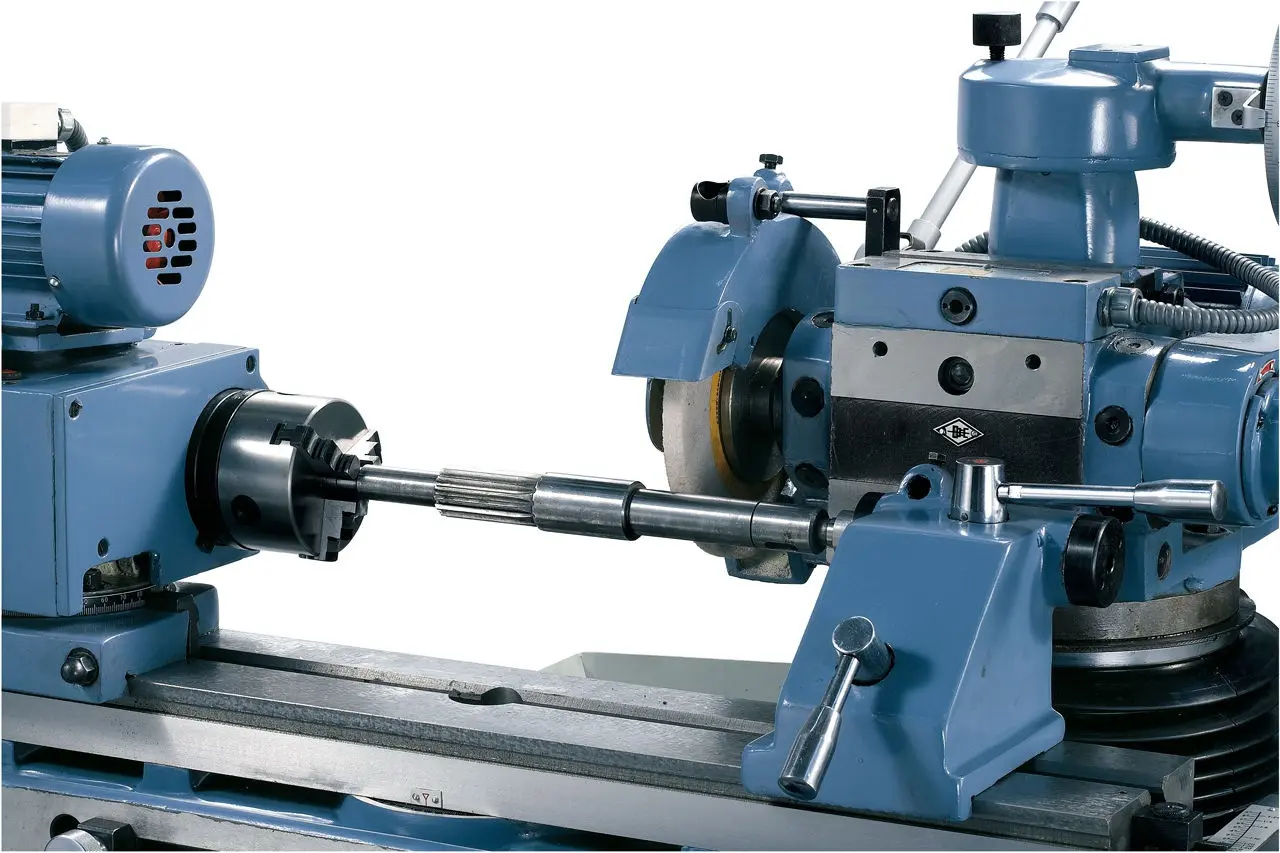

• Vonkajšie brúsenie - priemer [mm]: 5 ÷ 50 x 400
• Vnútorné brúsenie - priemer [mm]: 10 ÷ 50 x 75
• Max. hmotnosť obrobku [kg]: 10

Vretovník

• Uhol naklápania [°]: ±90
• Rýchlosť [U.min^-1]: 110 / 200 / 300
• Kužeľ vretena: MK 2
• Priemer skľučovadla [mm]: 100

Brusová hlava

• Uhol naklápania [°]: ±90
• Priečny posuv [mm]: 200
• Vertikálny posuv [mm]: 200
• Delenie stupnice vertikálne [mm]: 0,01
• Vertikálne nastavenie ručným kolesom [U.min^-1]:1
• Delenie stupnice priečne - jemné/hrubé [mm]: 0,005 / 0,02
• Príčne nastavenie ručným kolesom - jemné / hrubé [mm.U^-1]:1 / 4
• Brúsny kotúč - rozmery [mm]: 200 x 20 x 75
• Otáčky [U.min^-1]: 2 500
• Otáčky vretena pri vnútornom brúsení [U.min^-1]:13 500
• Brusný nástroj pr. [mm]: 25 x 20 x 6 | 10 x 10 x 3

Pracovný stôl

• Max. posuv [mm]: 480
• Hydraulický pozdĺžny posuv [m.min^-1]: 0,01 ÷ 6
• Kužeľ koníka: MK 2
• Posuv koníka [mm]: 14
• Výkon motora [W]: 2 500
• Výkon motora brúsneho kotúča [W]: 1 100
• Rozmery stroja (š x d x h) [mm]: 1 500 x 1 150 x 1 400 (bez chladenia a odsávania)
• Hmotnosť [kg]: 1 300

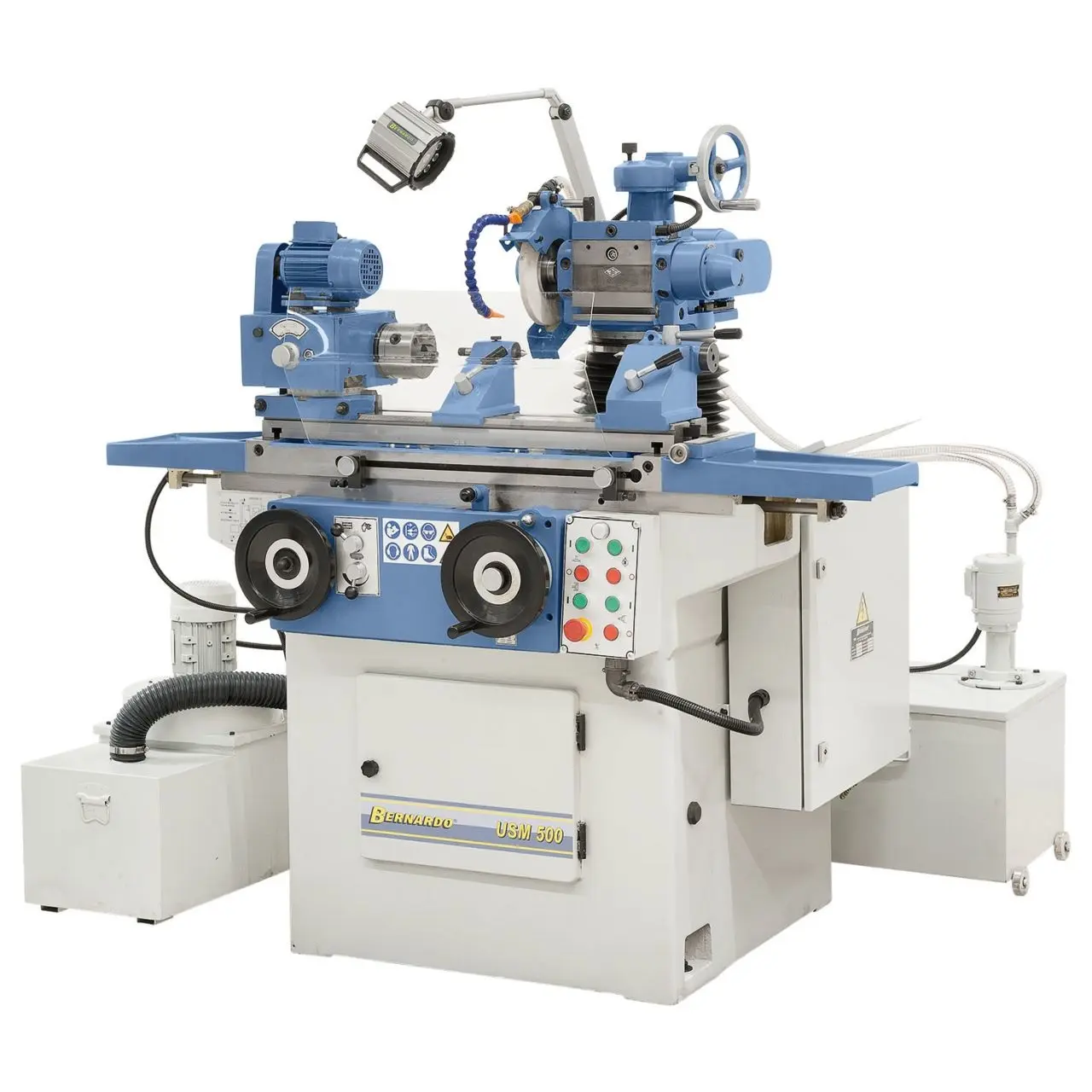

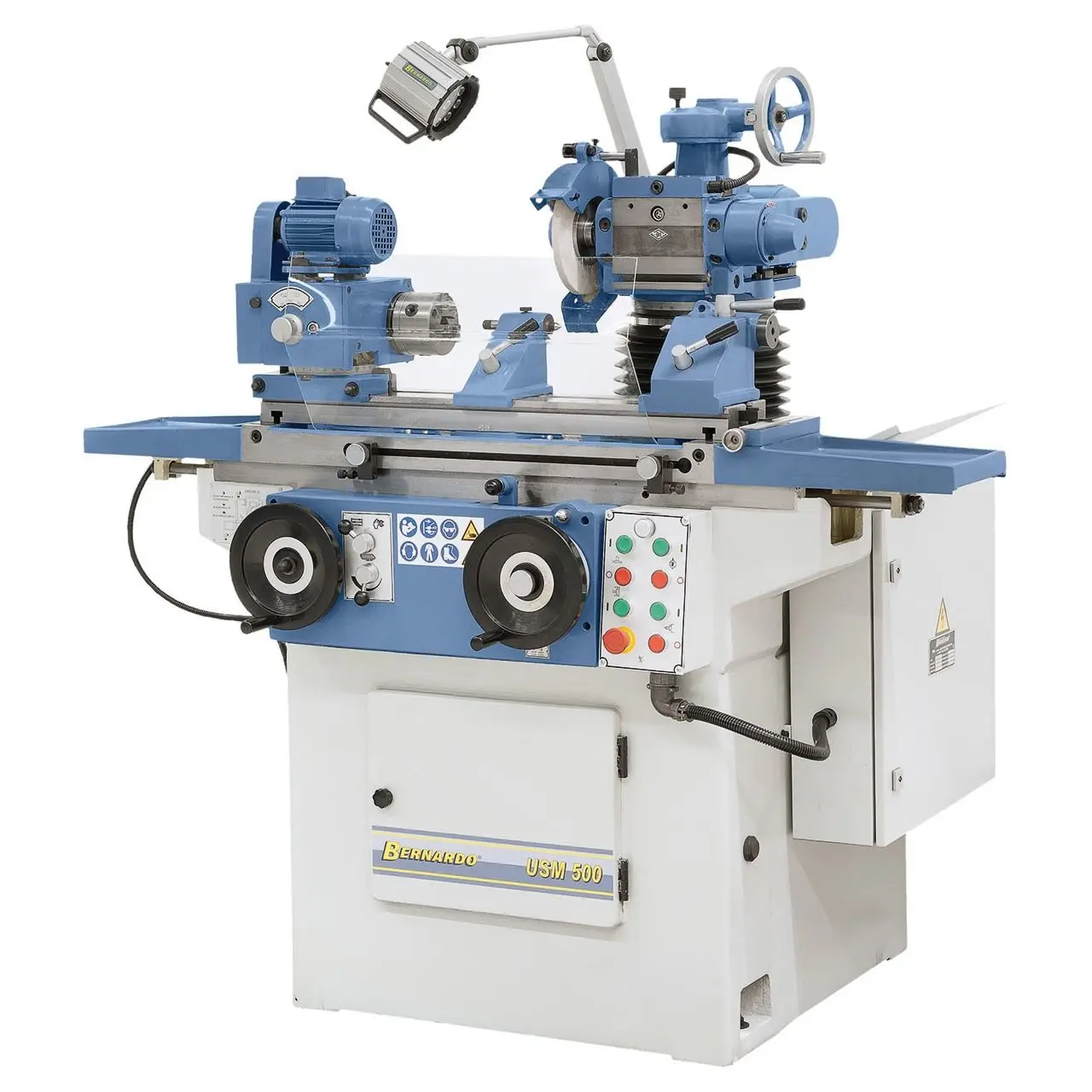

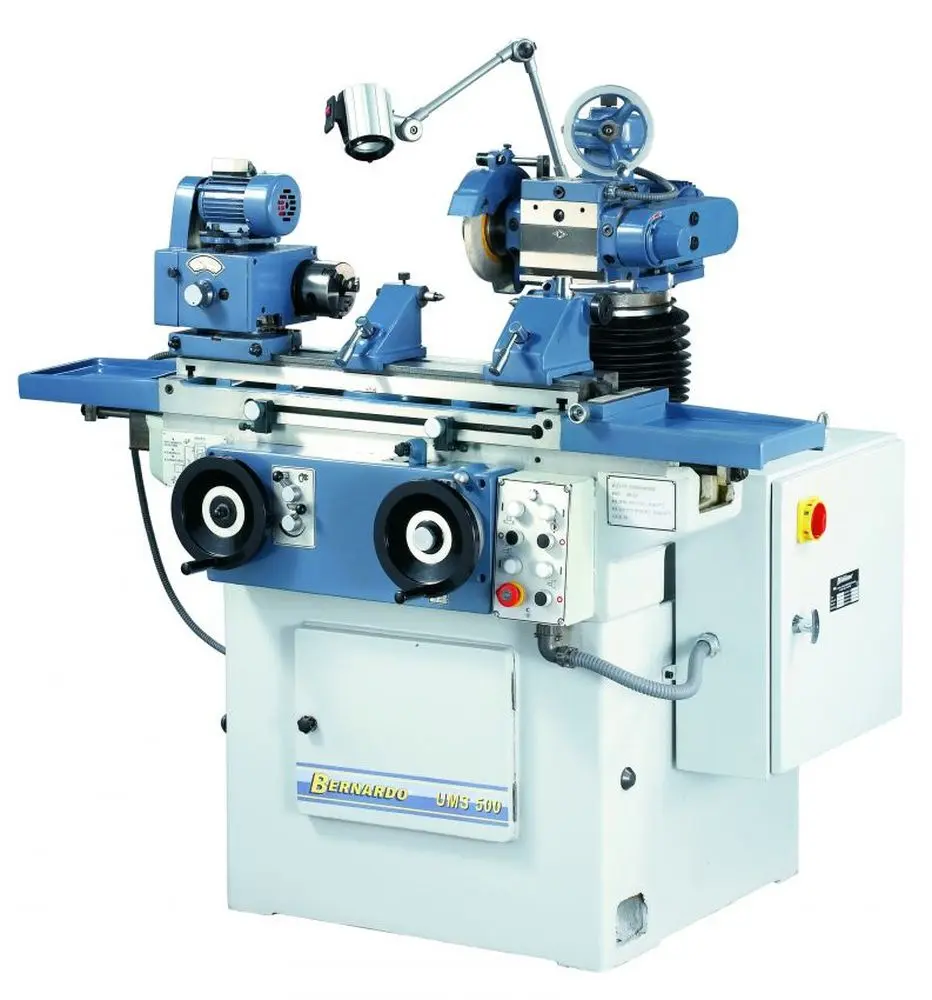

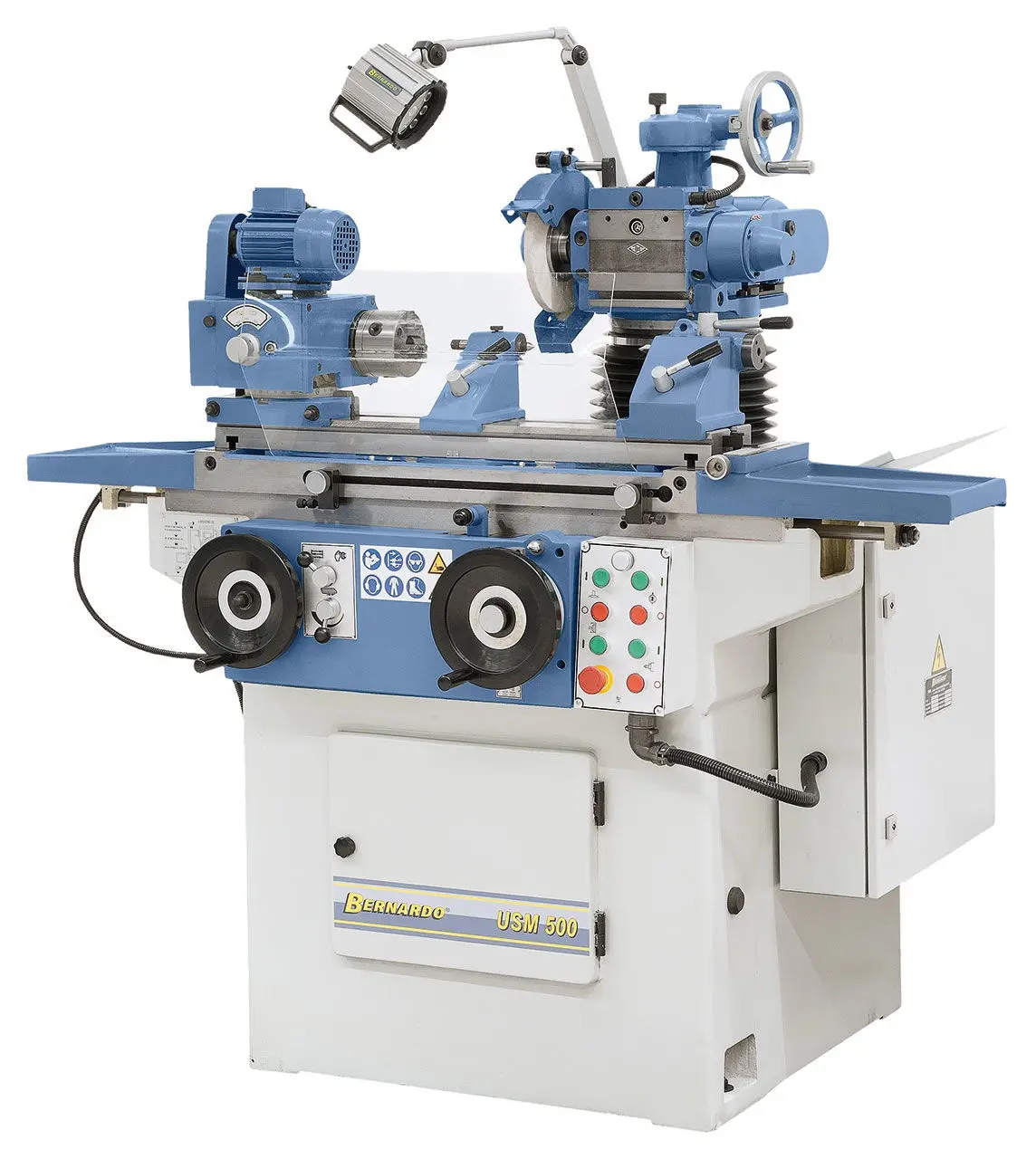

Univerzálna brúska USM 500 ponúka rozsiahle možnosti použitia profesionálnym užívateľom pri minimálnom nároku na priestor.
Vysoká užívateľskú prívetivosť a široký rozsah príslušenstva v štandardnom vybavení brúsky zaručí spokojnosť zákazníka.

• Chladiace zariadenie, centrálne mazanie a odsávanie prachu jesúčasťou štandardnej dodávky
• Rýchla zmena otáčok jednoduchým radením stupňov
• Možno používať v nástrojárskych dielňach pretekov, pri údržbe aúprave foriem, vo výrobe a vývoji
• Hydraulické alebo manuálne nastavenie pohybu stola v osi X
• Vreteno výškovo nastaviteľné a otočné (-90° až + 90°)

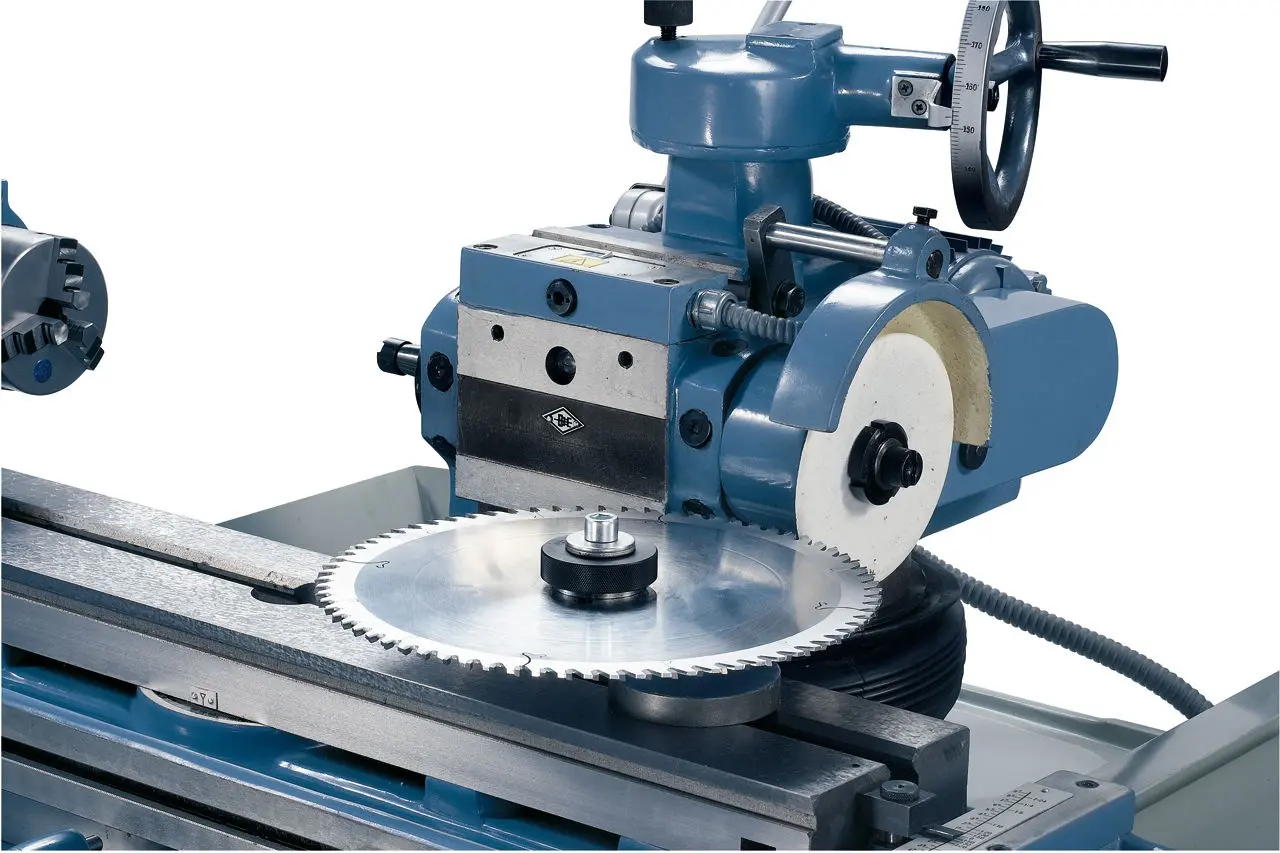

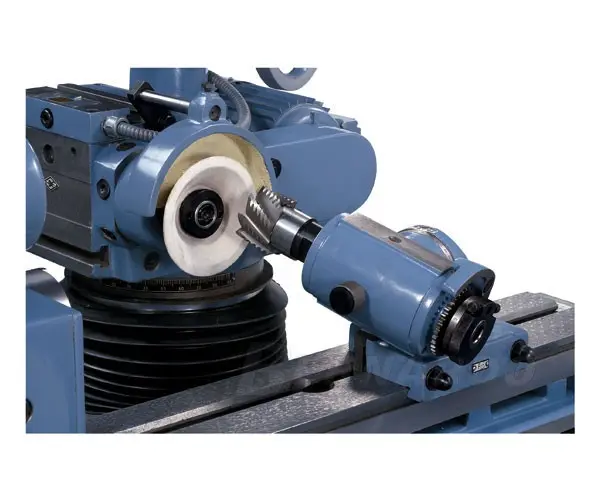

• Kombinácia brúsenie čiel, brúsenie plôch a brúsenie nástrojov prestrojné obrábanie
• Ťažká liatinová konštrukcia znižuje vibrácie pri brúsení
• Presné brúsenie zaisťuje špeciálne a presne uložené vreteno stroja
• Vysoká produktivita je zabezpečená veľkým rozsahom spôsobu použitia

Súčasti dodávky brúsky Bernardo

• Chladiace zariadenie
• Odsávacie zariadenie
• Deliaca hlava
• 4 brúsne kotúče
  z toho
  • 1x brúsny kotúč 150 x 16 x 32 mm
  • 1x hr ncový brúsny kotúč 125 x 35 x 32 mm
• 3-čeľusťové skľučovadlo 100 mm
• Ľavý a pravý koník
• Strediaci hrot
• Upínacie hrot sploštený
• Vyvažovanie
• Predĺženie vretena

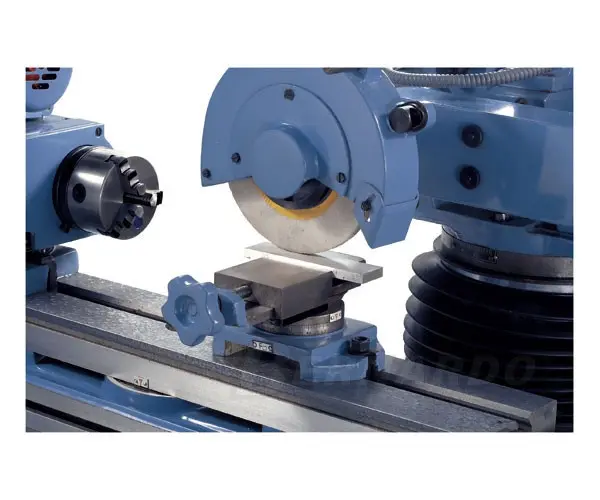

• Svěrák k brúseniu na plocho

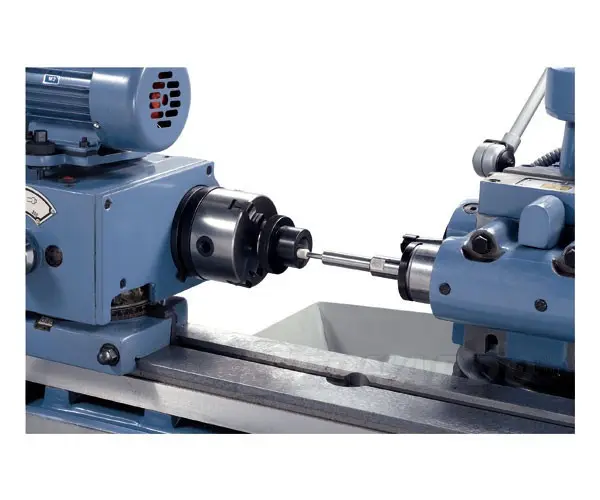

• Zariadenie pre vnútorné brúsenie s dvoma nástrojmi
• 5 ks Unášač hrotov
• Orovnávacie kotúčov
• Centrálne mazanie
