• Celkový príkon [W]: 22 000
• Výkon motora [W]: 4 000
• výkon motora - posuv [W]: 1 100
• Napájacie napätie [V]/[Hz]: 400/50
• Otáčky, plynulo (2) [U.min^-1]: 50 ÷ 4 000
• Kužeľ vretena: ISO 40
• Maximálny krútiaci moment vretena [Nm]: -
• Vzdialenosť horizontálneho vretena od stola [mm]: 148 ÷ 548
• Vyloženie vertikálneho vretena [mm]: 250 ÷ 650
• Natočenie vertikálneho vretena [°]: ± 90
• Zdvih pinoly vretena [mm]: 80
• Veľkosť "T" drážky (7x) [mm]: 14
• Rozmery stola [mm]: 400 x 800
• Maximálne zaťaženie stola [kg]: 350
• Posuv stola - priečny Y [mm]: 400
• Posuv stola - pozdĺžny X [mm]: 600
• Posuv stola - zvislý Z [ mm]: 400
• Strojový posuv
  • Priečny Y (plynule) [mm.min^-1]: 15 ÷ 1 000
  • Pozdĺžny X (plynule) [mm.min^-1]: 15 ÷ 1 000
  • Vertikálny Z (plynule) [mm.min^-1]: 6 ÷ 400
• Rýchloposuv
  • Priečny Y [mm.min^-1]: 2 000
  • Pozdĺžny X [mm.min^-1]: 2 000
  • Vertikálny Z [mm.min^-1]: 800
• Rozmery stroja (dx š xv) [mm]: 2 070 x 2 120 x 2 115
• Hmotnosť [ kg]: 2 500

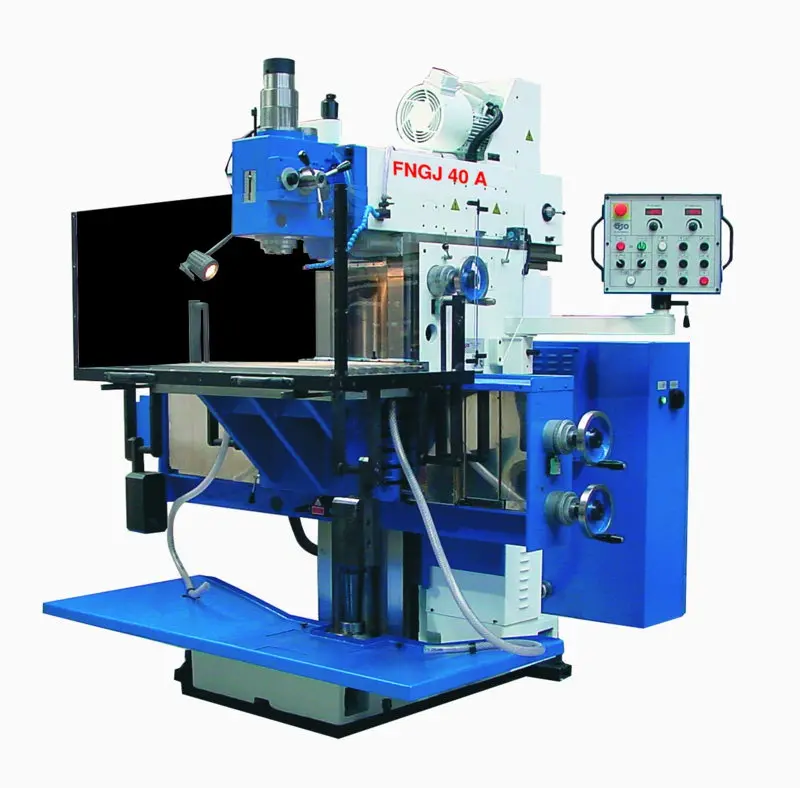

Univerzálne nástrojarske frézka TOS FNGJ 40

Nástrojová frézka FNGJ je viacúčelový obrábací stroj určený pre široký rozsah frézovacích, vŕtacích a vyvrtávacích operácií na skriňových a plochých obrobkoch do hmotnosti 350 kg v malosériovej výrobe, najmä v nástrojárňach.

• Stroj je dodávaný s horizontálnym vretenom, uloženým vo smykadlovém vreteníka
• Pevný, masívny uhlový stôl
• Zvislé vreteno je uložené vo vretenovej hlave v pinole s ručným výsuvom, hlavu možno natáčať v rozsahu ± 90 °
• Rozsah otáčok vretena je rozdelený do 2 stupňov s plynulou reguláciou
• Kombinácia otáčok vretena s plynulou reguláciou posuvov umožňuje hospodárne obrábanie najrôznejších druhov materiálu
• Funkcie stroja sú riadené ručne alebo z ovládacieho panela stroja
• Zadávanie veľkosti otáčok vretena a posuvov sa vykonáva digitálne, hodnoty sú zobrazené na displeji ovládacieho panela
• Plynulo nastaviteľné otáčky vretena (frekvenčný menič) vo 2 mechanických stupňoch
• Plynulo nastaviteľné veľkosti posuvov v troch osiach "X", "Y", "Z"
• Centrálne mazanie s dávkovačmi
• Kalené vodiace plochy
• Transportné prevedenie stroja
• Ručné upínanie nástroje
• Osvetlenie pracovného priestoru
• Bezpečnostné kryt a kryt pracovného priestoru
• "CE" prevedenie stroja

Súčasti dodávky frézky TOS

• Frézovacie tŕň - krátky ISO 40 x 22 x 37
• Upínacia skrutka tŕňov
• Nádoba na troch sky
• Pružné ustavovací položky
• Transportný lyžiny
• Prepravný obal
