• Veľkosť stola [mm]:800 x 400
• Vertikálne upínacie plocha [mm]:950 x 250
• Dráha pojazdu (pozdĺžny) (x) [mm]:500
• Dráha pojazdu (priečny) (y) [mm]:350
• Dráha pojazdu (vertikálne) (z) [mm]:400
• Nosnosť stola [kg]:300
• T-drážky (počet/šírka/rozteč) [mm]:8/14/45
• T-drážky - vertikálny stôl (počet/šírka/rozteč) [mm]:5/14/45
• Výkon motora pre posuv [W]:1 500
• Výkon motora [W]:3 000
• Rozmery (š x h x v) [mm]:1 460 x 2 080 x 1 720
• Hmotnosť [kg]:2 200

Vertikálna frézovacia hlava

• Počet otáčok vretena [U.min^-1]:(18) 40 ÷ 2 000
• Upnutie vretena:ISO 40
• Zdvih pinoly [mm]:60
• Strojové posuv pinoly/vretena [mm.U^-1]:0,03/0,06/0,12
• Vyloženie [mm]:520
• Vzdialenosť vreteno/stôl [mm]:5 ÷ 405
• Rozsah uhla naklopenie [°]:± 90

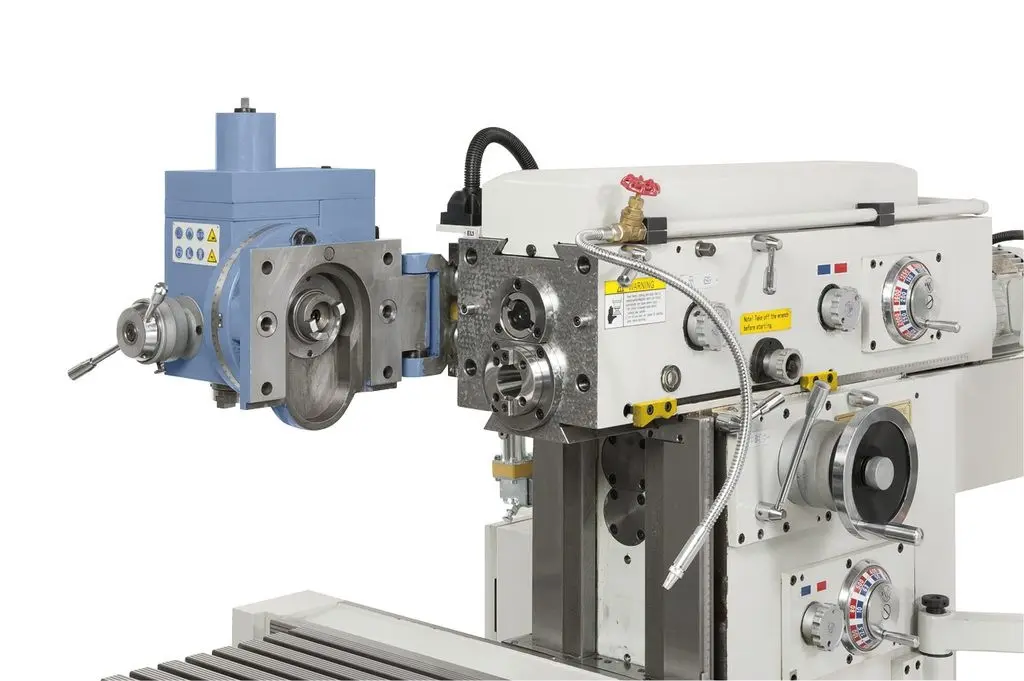

Horizontálne frézovacia hlava

• Počet otáčok vretena [U.min^-1]:(18) 40 ÷ 2 000
• Upnutie vretena:ISO 40
• Vzdialenosť vreteno/stôl [mm]:35 ÷ 435

Strojné posuvy stolov

• v osi X, Y a Z [mm.min^-1]:(18) 10 ÷ 500
• Rýchloposuv (X , Y a Z) [mm.min^-1]:1 200

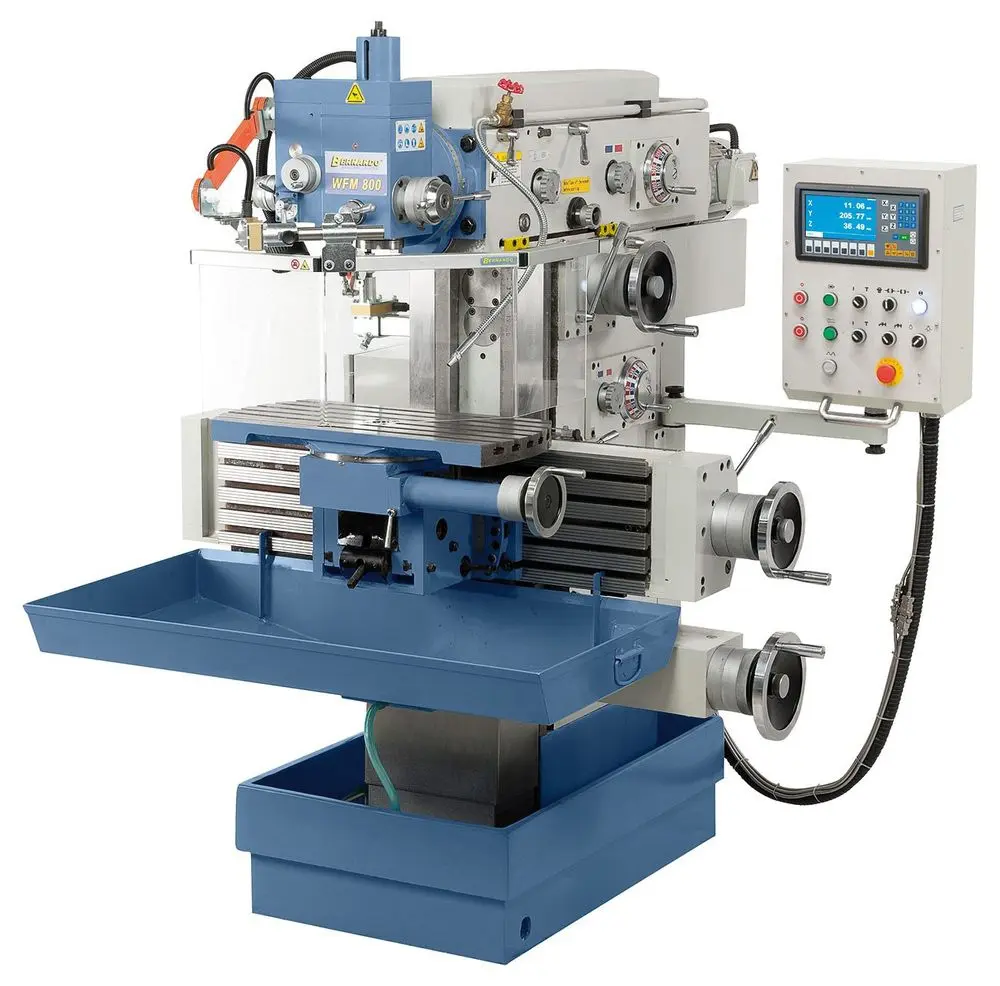

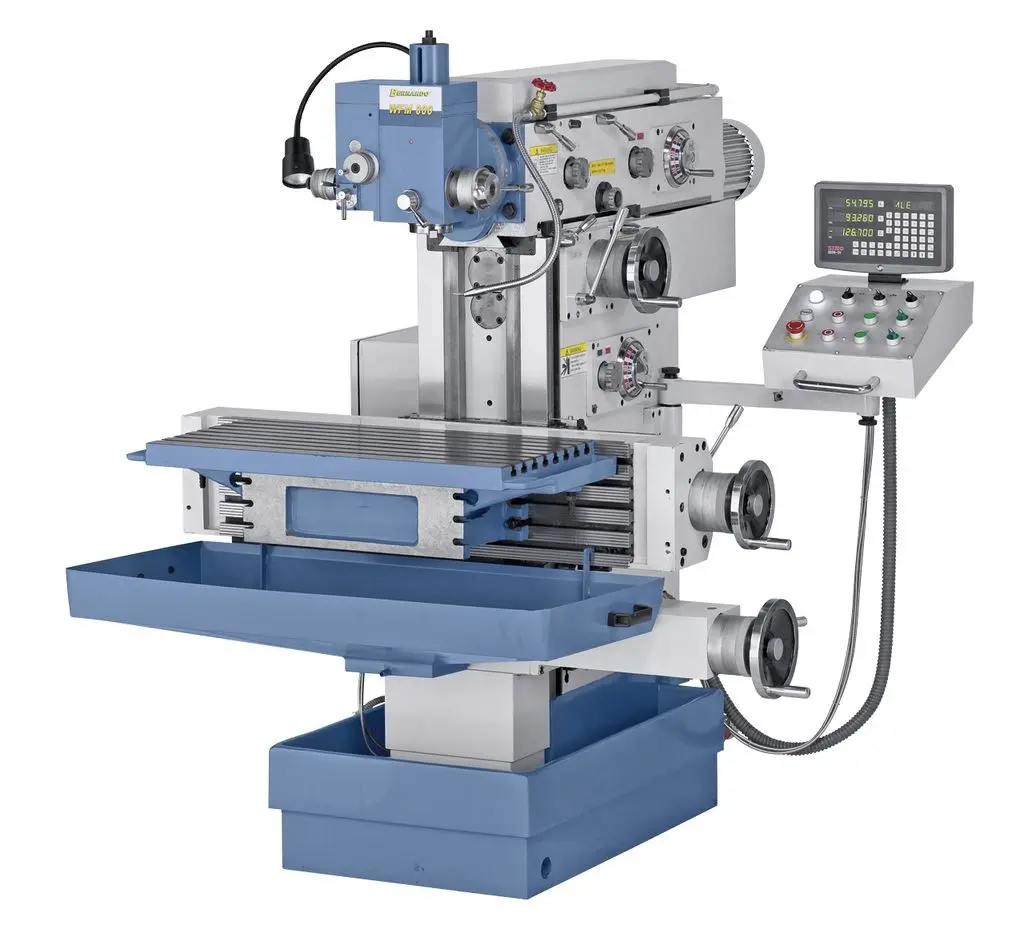

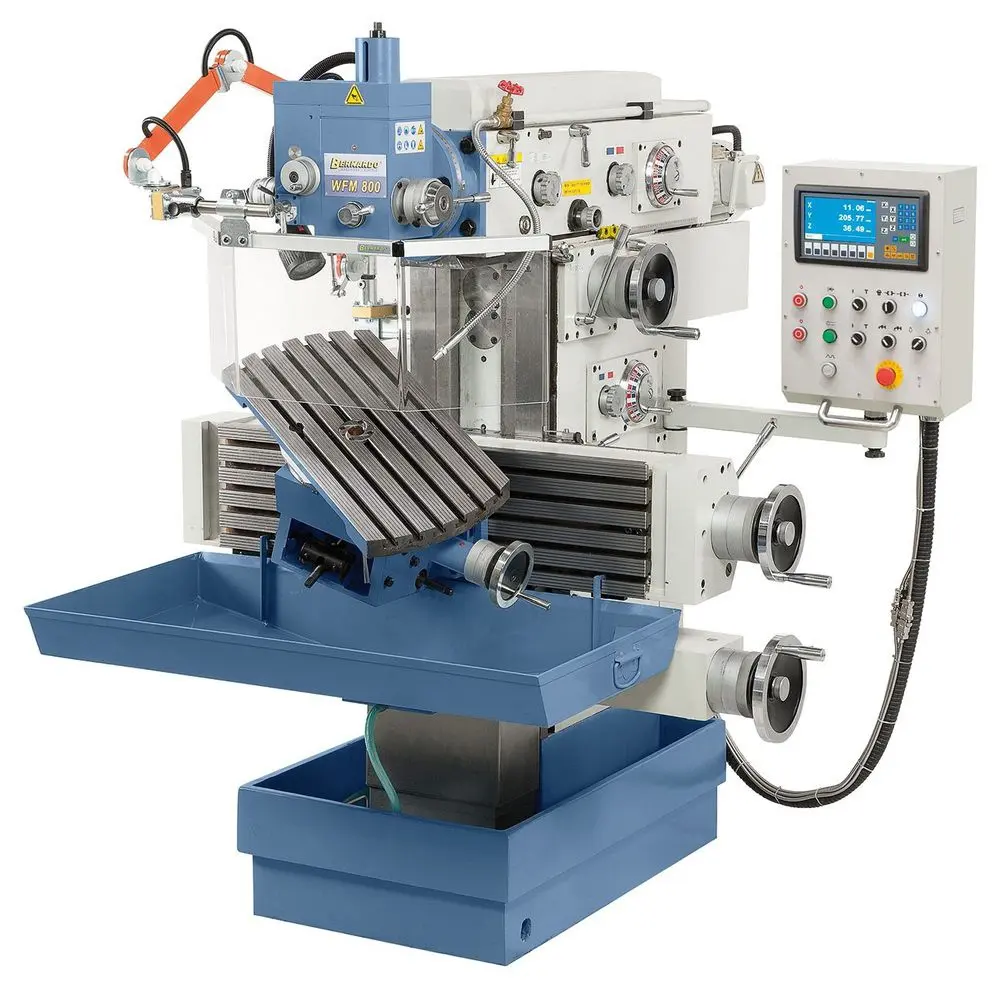

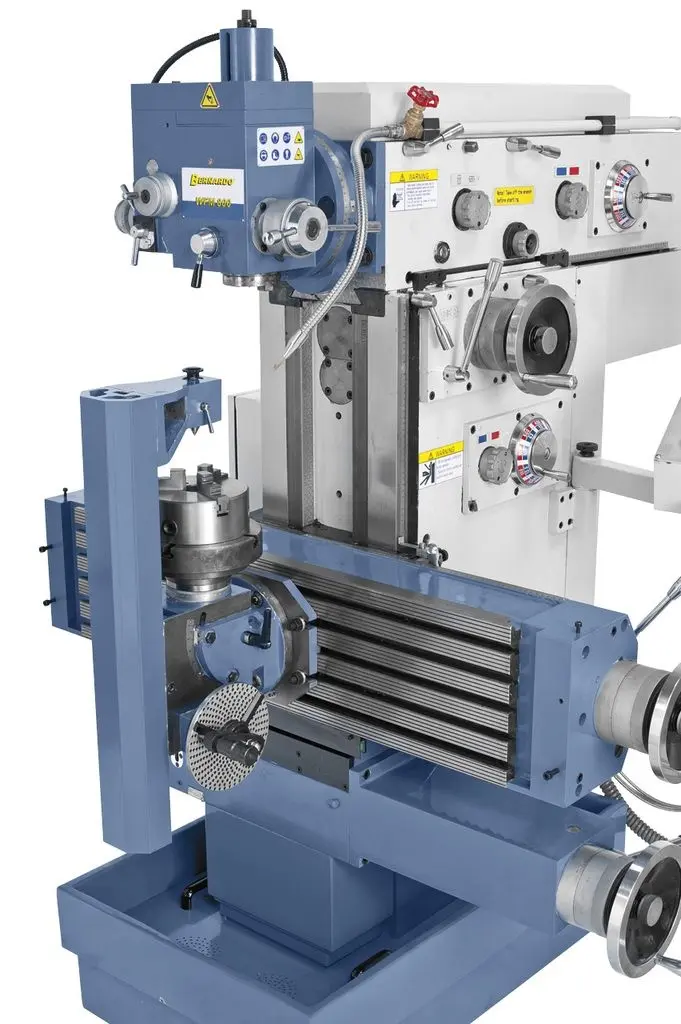

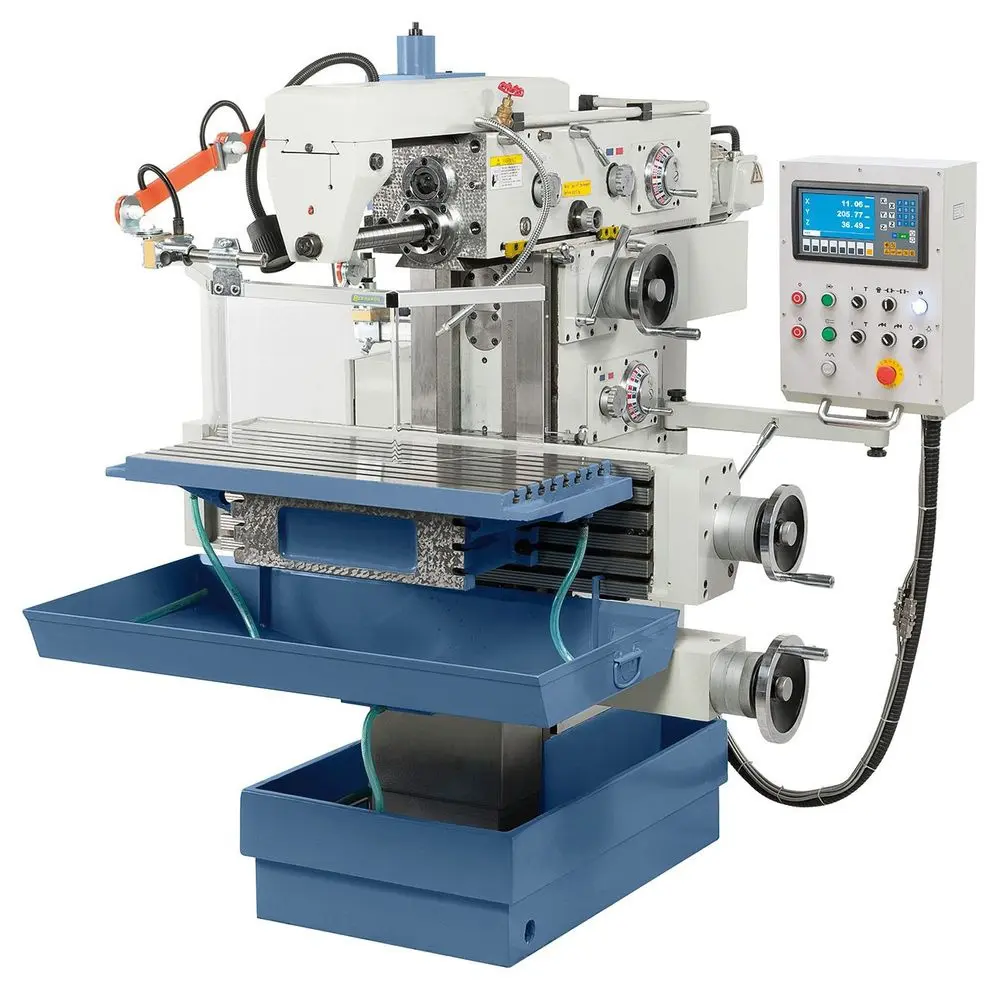

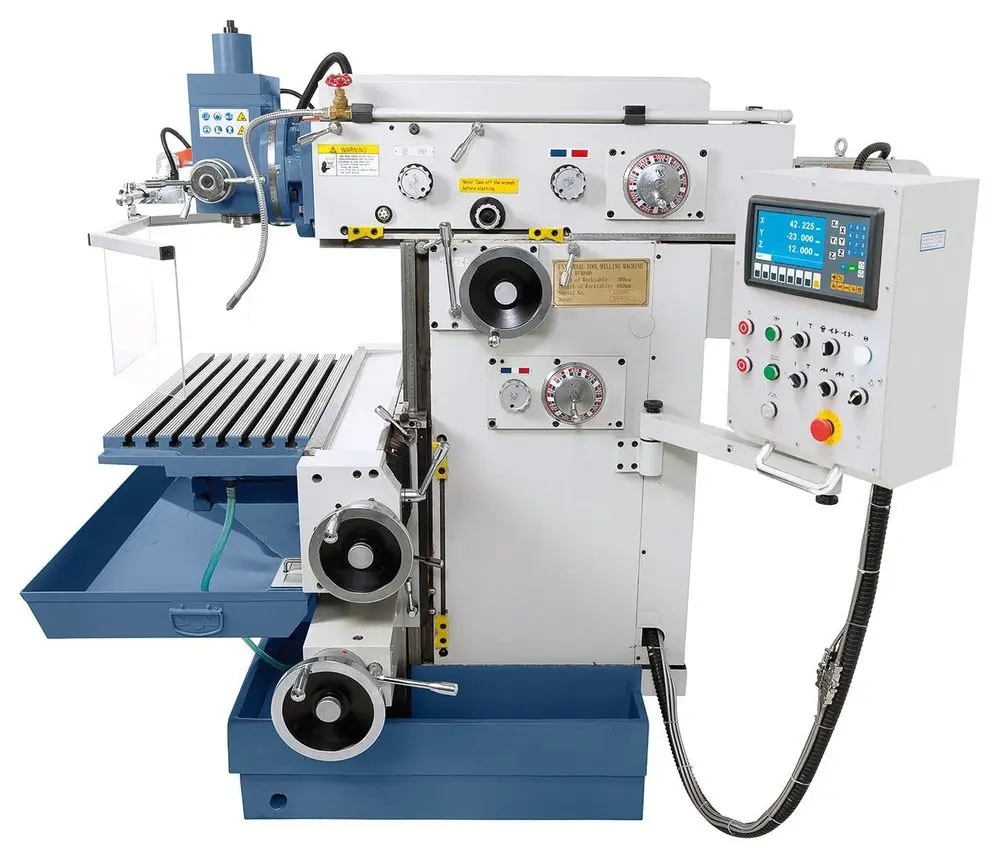

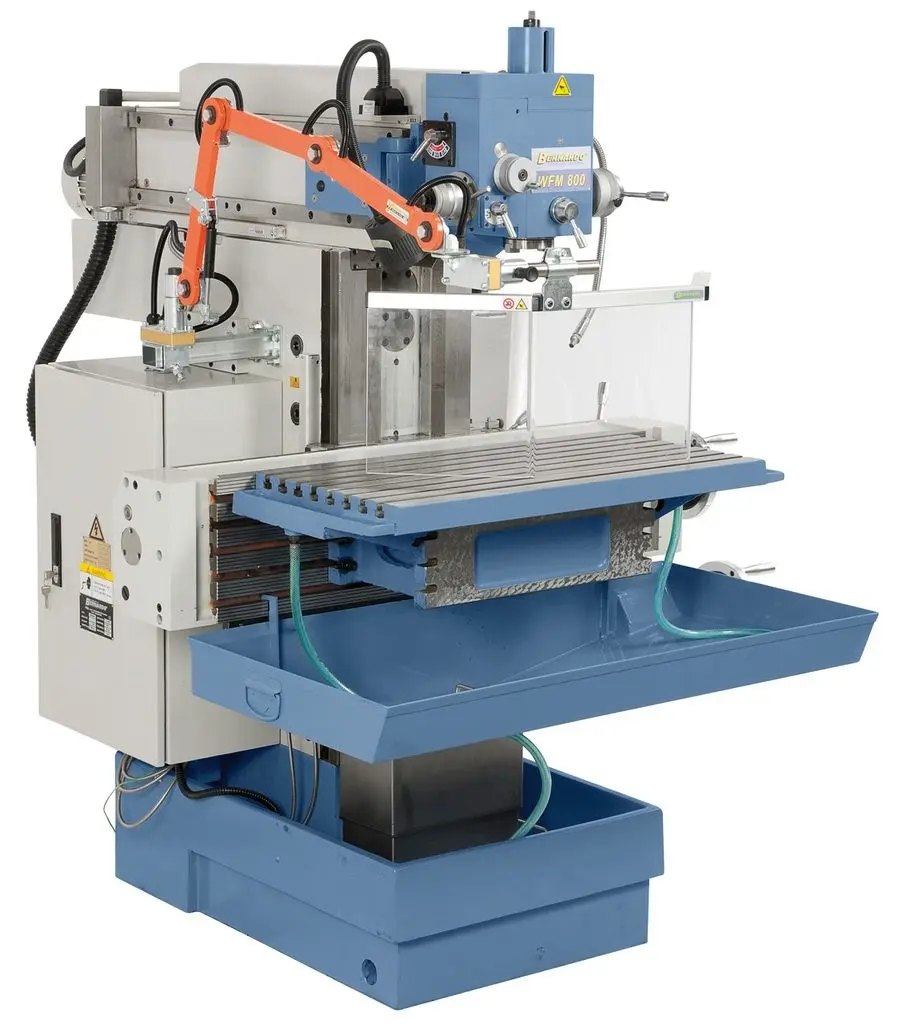

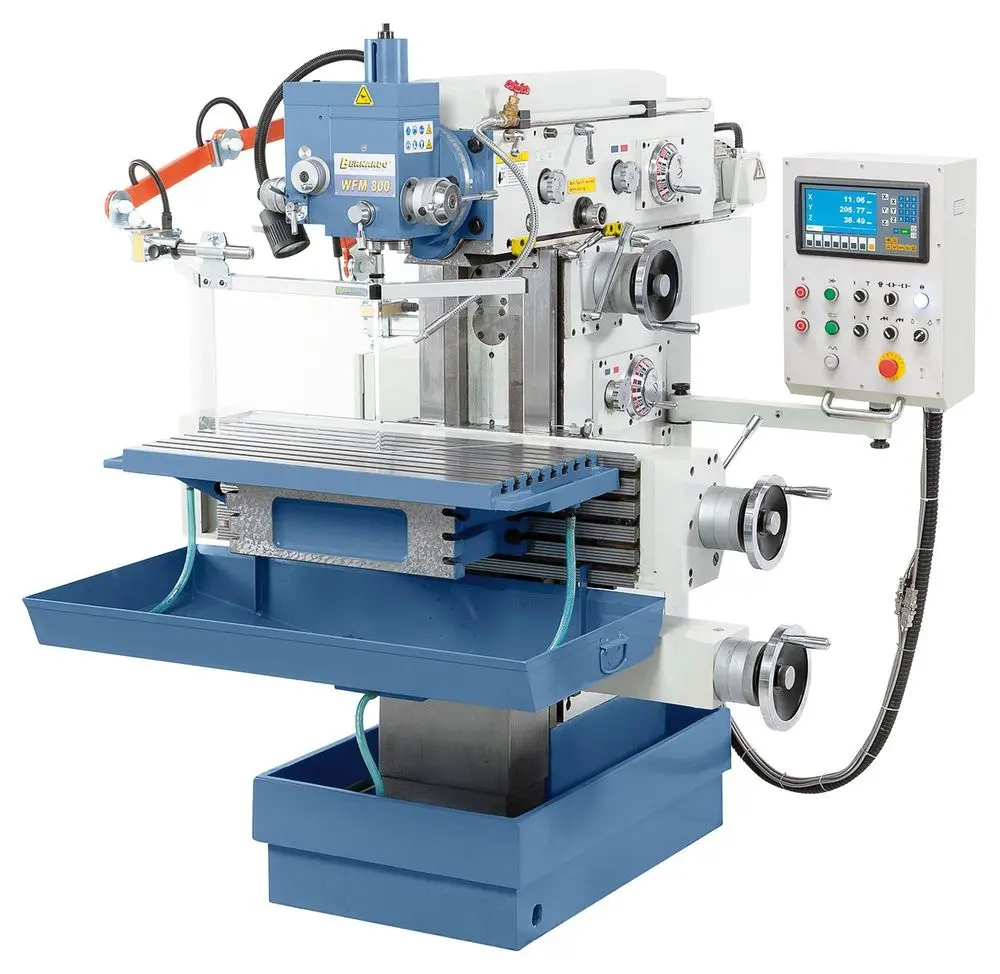

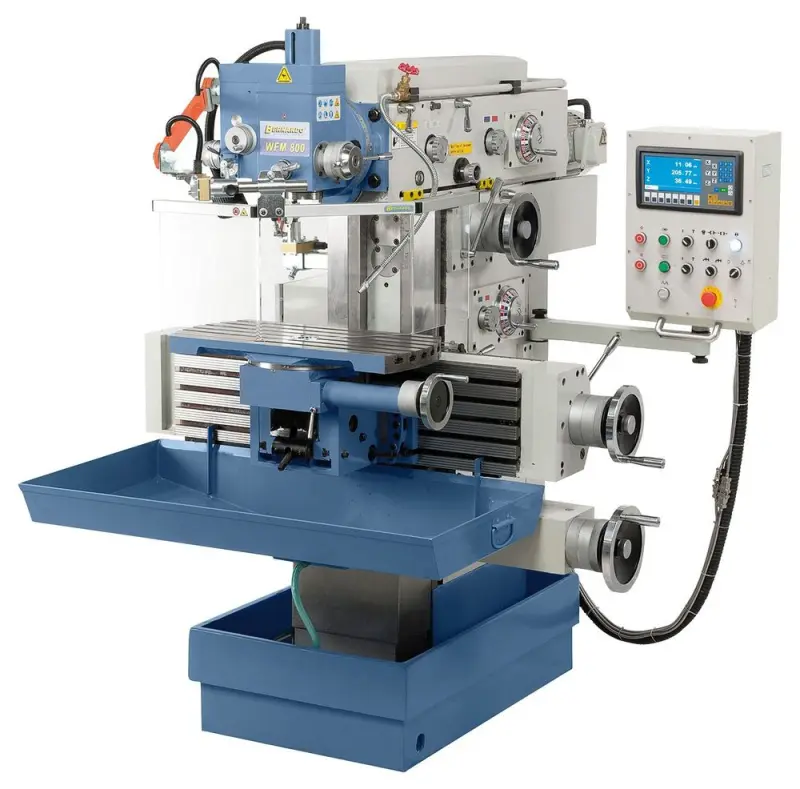

Univerzálna nástrojárska frézka Bernardo WFM 800 sdigitálnym odmeriavaním

Konvenčné univerzálne nástrojárska frézka WFM 800 je obrábací strojurčený pre obrábanie obrobkov do hmotnosti 300 kg.
Vďaka stabilnej a liatinové konštrukciu, vysokej tuhosti komponentovspĺňa fréza tie najlepšie predpoklady pre dosiahnutie presnýchvýsledkov obrábanie.
nástrojárska frézka WFM 800 nájde uplatnenie pri frézovacícha vŕtacích úkonoch v nástrojárstvo a pre modelárov(modely, formy, prototypy , atp.).

Frézka nástrojárska Bernardo WFM 800 - Špecifikácia:

• Jednoduché a presné nastavenie strojného posuvu pomocou ručnéhokolieska
• Sériovo dodávané s manuálnym, automatickým a rýchloposuvom vovšetkých troch osiach
• Frézka je vybavená centrálnym mazaním pre klzné vedenia

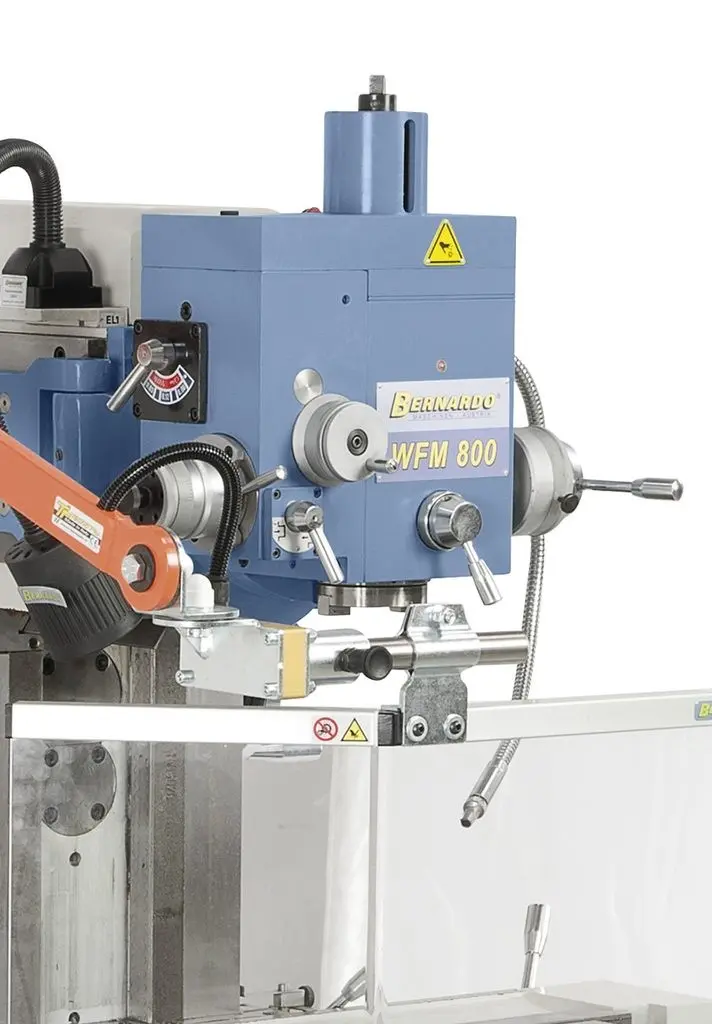

• Vertikálne otočná frézovacia hlava s nastavením pinoly a tromiautomatickými posuvy
• Ťažká masívna konštrukcia z liatiny garantuje beh stroja bezvibrácií a vysokú presnosť

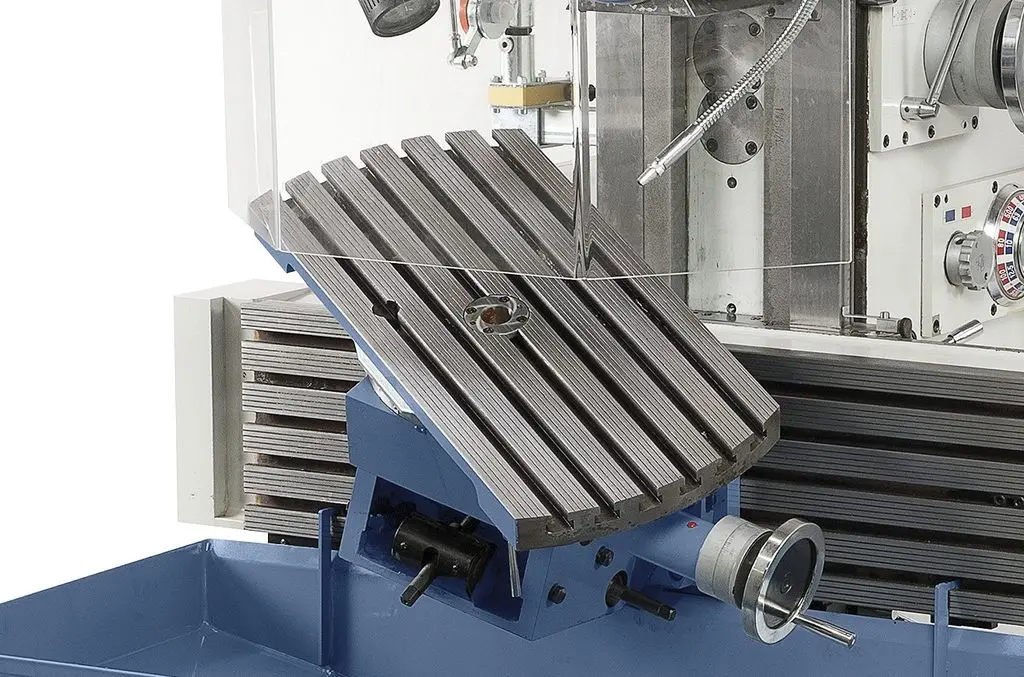

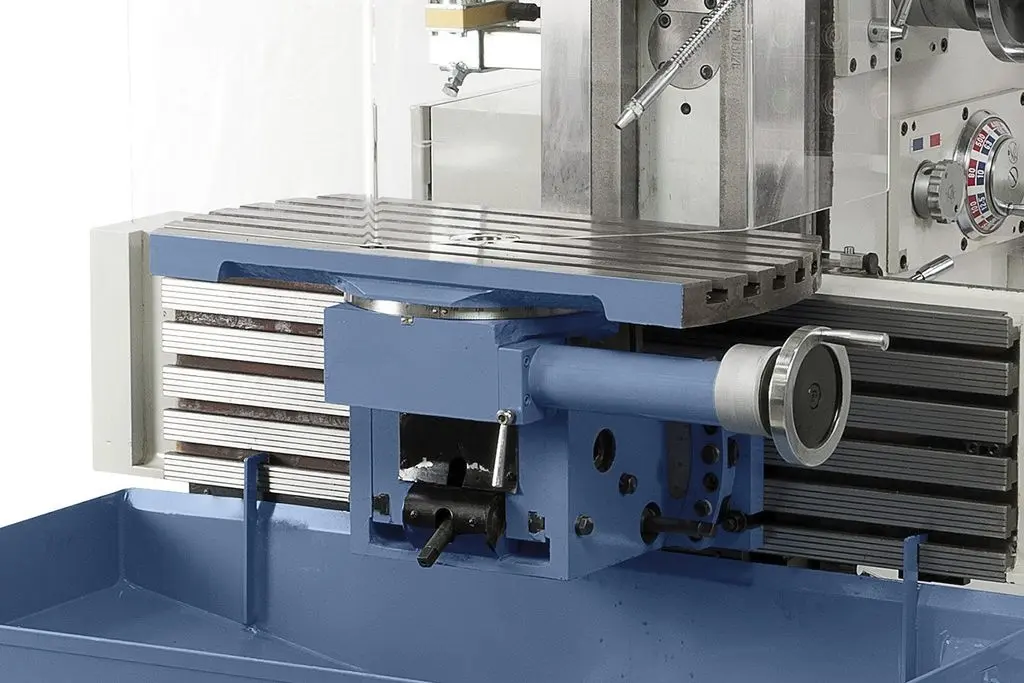

• Nástrojárska frézka disponuje vertikálne upínacie doskou s piatimiT-drážkami pre upnutie pracovných stolov, univerzálnych otočnýchstolov alebo väčších obrobkov.
• Kalené a brúsené vodiče í plochy zaisťujú vysokú presnosťpráce
• Ekonomické obrábanie rôznych materiálov vďaka optimálnemu zladenieplynule nastaviteľné rýchlosti otáčok vretena a posuvu
• Prehľadné ovládacie prvky pre nastavenie rýchlosti otáčok arýchloposuvu
• všetky ovládacie prvky sú umiestnené na pravej stranefrézky
• Nepostrádateľný obrábací stroj v nástrojárstvo, pre modelárov,vo vzdelávacích inštitúciách, priemysle a pre výrobu modelov, foriem,prototypov atp.

Súčasti dodávky frézky Bernardo

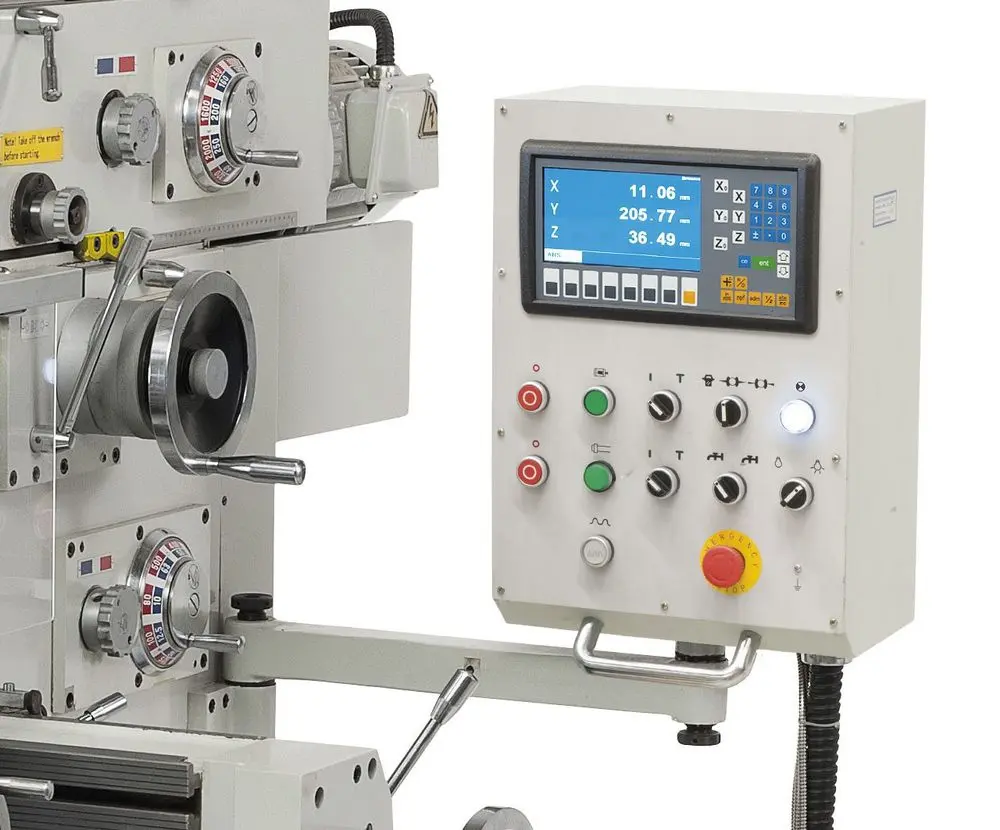

• Digitálne odmeriavanie ES-12 H s LCD displejom pre odmeriavanie a zobrazovanie pozícií vo všetkých 3 osiach
• Upínacia skrutka M 16 vo vretene
• LED pracovné osvetlenie
• Chladiace zariadenie
• Posuv pre osi X, Y a Z
• Horizontálne oporné ložisko
• Dlhý frézovací tŕň ISO 40/22 mm
• Dlhý frézovací tŕň ISO 40/27 mm
• Kombinovaný frézovací tŕň ISO 40/22 mm, ISO 40/27 mm
• Redukcia ISO 40/MK 1, ISO 40/MK 2, ISO 40/MK 3
• Upínacie puzdro s klieštinami 4 ÷ 16 mm
• Univerzálny ochranný kryt
• Plechová vaňa na triesky
• obslužné a servisné náradie
