• Prevedenie: Standard
• elektrické napájanie [V]: 90 ÷ 240
• Výkon [W]: 250
• Pracovná teplota [°]: 0 ÷ 45
• Značiaca okno [mm]: 120 x 60
• Výška značenie [mm]: 0,6 ÷ 89,9
• Hrot z karbidu volfrámu s ostriacim uhlom [°]: 90
• 6programovateľných úrovní sily úderu
• 5rýchlosťou značenie
• Rozmery - hlava [mm]: 210 × 266 × 226
• Rozmery - jednotka Multi4 [mm]: 370 × 215 × 139
• Rozmery stojana [mm]: 412 × 310 × 656
• Hmotnosť - hlava [kg ]: 5,6
• Hmotnosť - jednotka Multi4 (bez/s akumulátorom) [kg]: 3,7/4,9
• Hmotnosť - stojan [kg]: 18

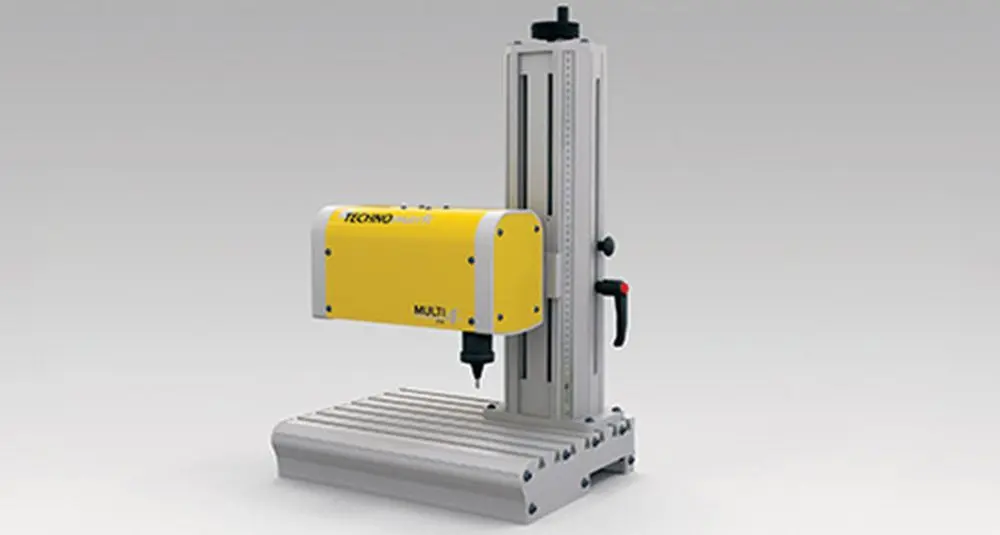

mikroúderové značiace stroj Technomark MULTI4 V3 stojanový

Vďaka širokým možnostiam nastavenia vám Multi 4 vo Stojanová verzia umožní priznačení optimálnym spôsobom polohovať dielce veľmi malých až stredných rozmerov.
Na stroji možno realizovať kusové značenie aj značenie veľkých sérií.

Optimalizovaná prevedení značiaceho STROJE vo viacerých verziách:

• Mikroúderové značiace zariadenie Technomark Multi4 umožňuje značiť rôzne druhy materiálov vo vysokej kvalite. Značiť možno sklo, keramiku, plasty i oceľ až dotvrdosti 63 HRC
• STOJANOVAPre veľmi malé, malé a stredne veľké dielce
• PRENOSNÁIdeálne pre objemné a rozmerné dielce
• KOMBINOVANÁPrispôsobiteľná pre všetky typy dielcov a všetky spôsoby použitia
• KOMPAKTNÉvhodná pre integráciu do automatických liniek

Význačné vlastnosti inovovaného prevedení Multi4 V3

• Jednoduchšie používanie: zjednodušené užívateľské rozhranie, intuitívne navigácia, nové a vylepšené funkcie (priblížiť, kopírovať/vložiť, testovať ...)
• Lepšia čitateľnosť: grafický display s vysokým rozlíšením Väčšia intuitívnosť: navigácia pomocou ikon, rýchle preniknutie do ovládania.
• Lepšia ergonómia: nový dizajn s doplnkovou rukoväťou (voliteľné príslušenstvo)
• Praktickejšie zaobchádzanie: oporná stojka, madlo pre prenášanie riadiace jednotky a oporná rukoväť na značiace hlave (voliteľné)
• Zredukovaná hmotnosť: značiace hlava je približne o 400 g ľahšia
• Väčší robustnosť: sú použité súčasti zo zliatiny hliníka
• vyšší výkon: rýchlosť značenia vyššie o 20%, optimalizované presuny medzi značenými oblasťami, práca v 3 osiach v štandarde
• Vyššia kapacita: 40MB pamäte umožňuje uložiť 20 000 súborov (súbor o 40 znakoch na 1 riadku), komunikácia cez sériový port, USB, Ethernet (voliteľné) a vstupy/výstupy

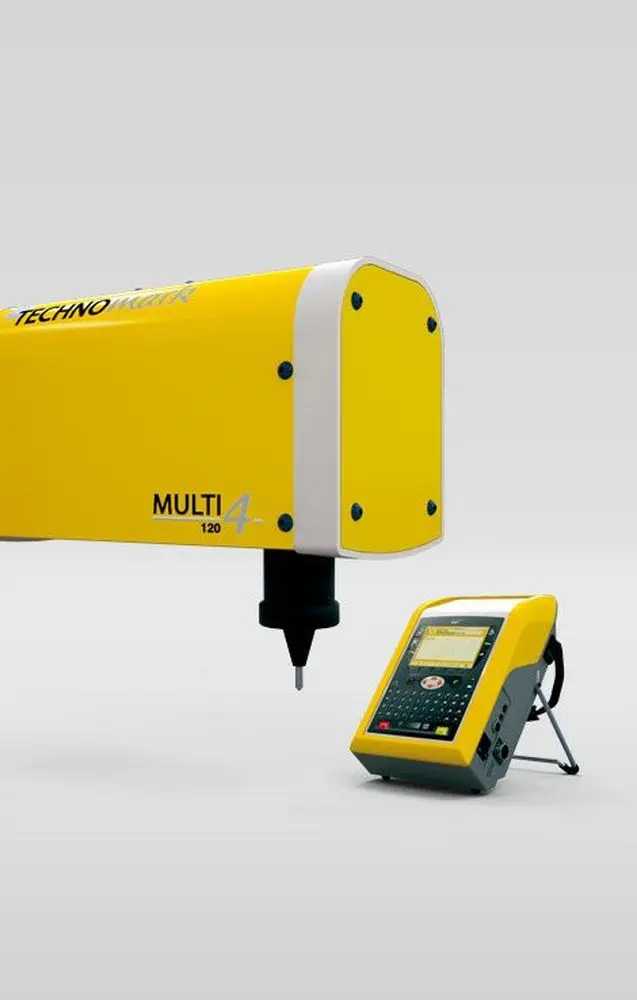

• Viacjazyčná riadiaca jednotka Multi4:
  • Kompaktné rozmery (š xhxv): 370 x 215 x 139 mm - 3,7 kg/4,9 kg (s batérií)
  • Farebný display s vysokým rozlíšením (640 x 480 px)
  • N avigace pomocou ikon
  • Inteligentná správa značenie
  • Pripojenie cez RS232, 3 vstupy/výstupy, Ethernet (voliteľné)
  • 2 porty USB: Device a HOST
  • Riadenie prídavné osi ako voliteľná výbava (celkom 4 osi)
  • Zabudované viacjazyčné programy (21 jazykov)
  • Kapacita pamäte 40 MB tj. 20000 uložených súborov (súbor o 40 znakoch na 1 riadku)
  • Prepracovaná ergonómia: oporná stojka a madlo pre prenášanie

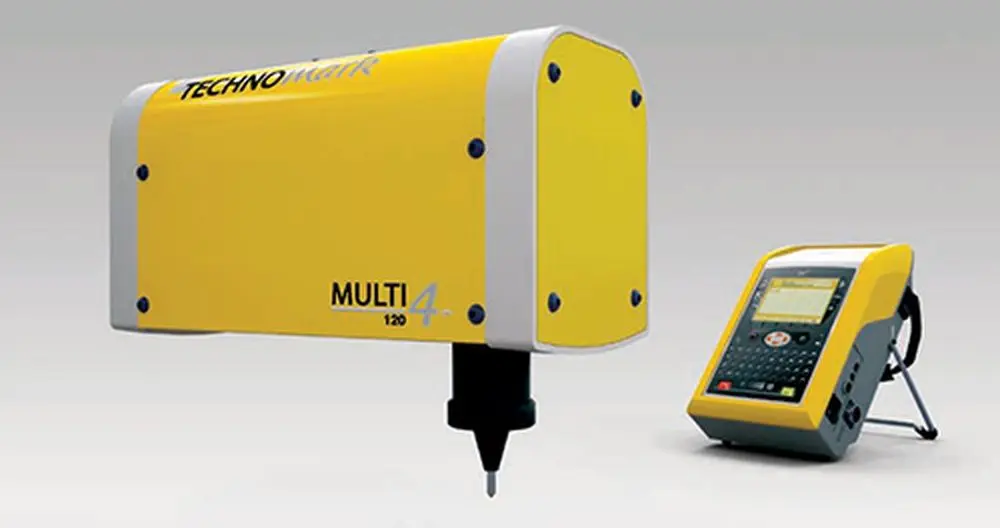

• Technické vlastnosti hlavy (MULTI 120):
  • Značiaca okno: 120 x 60 mm
  • Hrot z karbidu volfrámu s ostriacim uhlom 90° (k dispozícii 60° a 120°)
  • Rýchle nastavenia "Quick Shift": ľahká aretácia stĺpika pre rýchly presun a presné polohovanie výšky značiace hlavy voči dielcami.
  • Rýchle aktualizácie v čase pod 2 minúty cez USB port
  • Rôzne režimy značenia: text, premenná, sériové číslo, dátum a čas, logo, 2D kód.
  • Uhlové, kruhové, ploché značenie
  • Funkcia "Easy Shift": umožňuje grafické znázornenie posunu textu v okne.
  • Kompaktné rozmery (dx š xv): 370 x 215 x 139 mm - 3,7 kg (s napájacím káblom)
• Technické vlastnosti stojana:
  • Rýchle nastavenia "Quick Shift": s osou "Z" na skrutku = ľahká aretácia stĺpika pre rýchly presun a presné polohovanie výšky značiace hlavy voči dielcami
  • Základné rozmery (dx š xv): 412 x 310 x 656 mm - 18 kg

Súčasti dodávky značiaceho stroja MULTI4

• kábel 3 m
• Napájací kábel riadiacej jednotky
• Stojan s funkciou Quickshift s osou "Z" na skrutku

hlavné príslušenstvo a voliteľné doplnky

• Držiak štítkov
• Držiak dielcov
• Automatický podávač štítkov
• Ethernetový port
• Elektrická os Z
• Predĺžený stojan (+100 mm)
• autosense
• Predĺžený podstavec
• Štandardné rotačná os
• Rotačný os pre vysoké zaťaženie
• Sada pre údržbu
• Softvérový balík - programo vé vybavenie:
  • technology (tvorba log)
  • TechnoPROD (monitoring výroby)
  • TechnoSAVE (prenos a zálohovanie súborov)
  • TechnoWINDOWS (ovládanie pomocou PC pod Windows)
  • TechnoMATRIX (editor Datamatrix kódov)
• Pedál pre spustenie cyklu
• Krabička s tlačidlami Start/Stop
