• Upínací priemer frézy [mm]: 6
• Hĺbka frézovania [mm]: 0 ÷ 55
• Veľkosť stola [mm]: 380 x 220
• Ovládanie: pneumatické
• Upínanie nástrojov: pneumatické
• Rozstup vretien [mm]: 28
• Dĺžka dorazu [mm]: 390
• Šírka profilu max. [mm]: 185
• Priechodné výška max. [mm]: 100
• Otáčky [U .min^-1]: 32 000

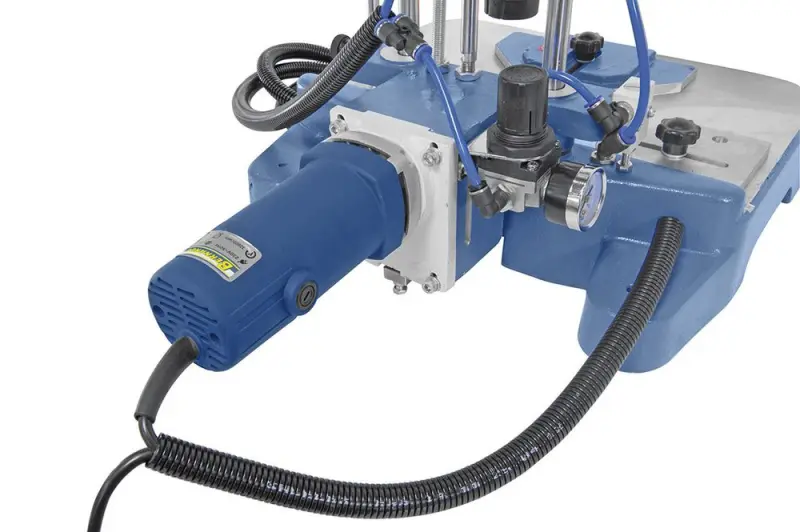

• Výkon motora [W]: 850
• pracovné napätie [V]: 230
• pracovný tlak vzduchu [bar]: 6 ÷ 8
• Rozmery stroja [mm]: 400 x 620 x 480
• Hmotnosť [kg]: 14

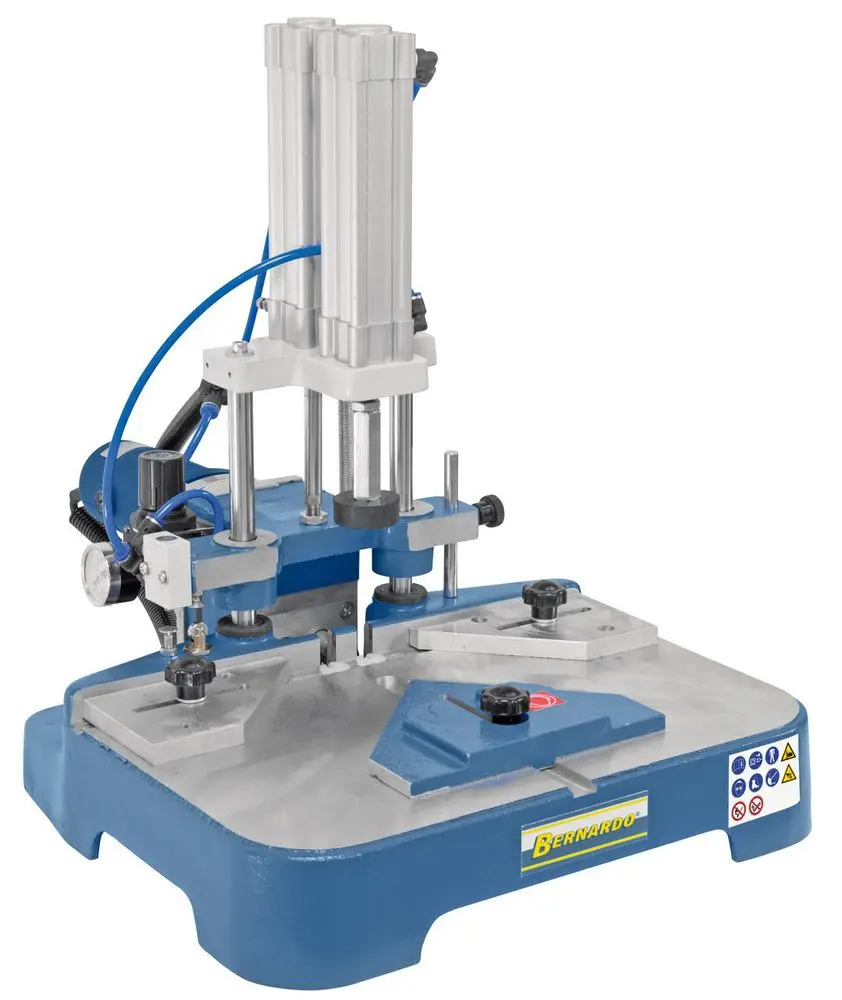

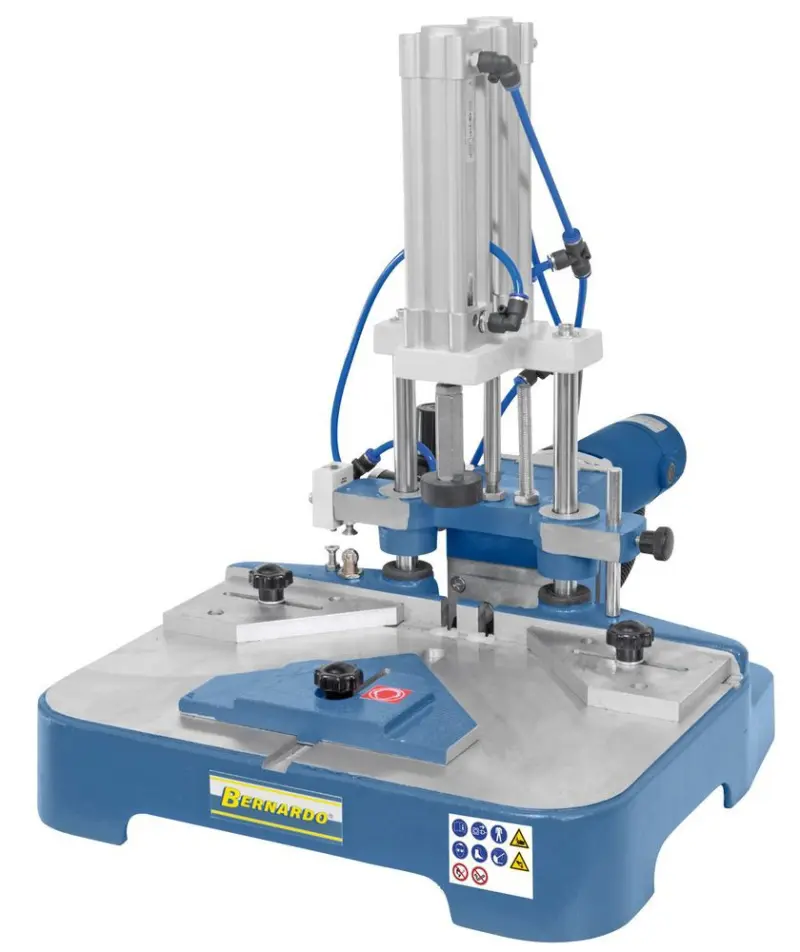

Dvojitá čapovací frézka Bernardo KNF 2 P (Swallow-2)

Dvojitá čapovací a lamelová frézka na klinové drážky je stolný model k vykonávaniu klinové drážky pri jednom zdvihu, vybavený pneumatickým upínaním obrobkov.

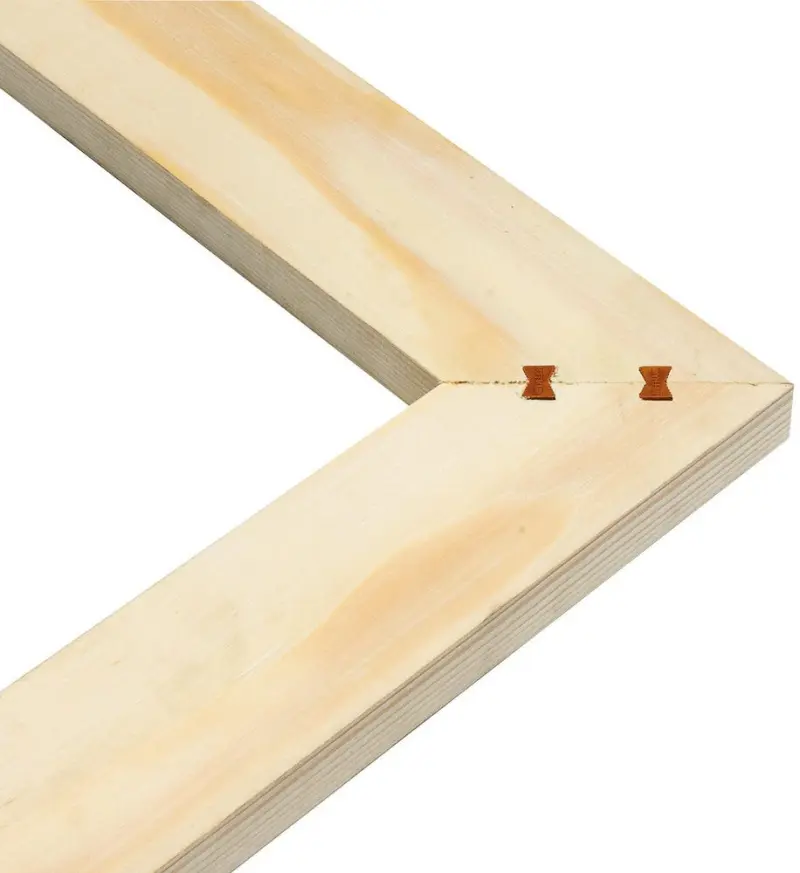

Spoje širokých rámov všetkého druhu, ako sú napríklad rámy obrazov, madlá zábradlia, oblúkové okná, rohové lavice a mnoho ďalších, pretože pri každom zdvihu sa vykonajú dve klinové drážky.

• Čapovacia/lamelová frézka pre rýchlu výrobu rámových spojov
• Vhodné použitie pre všetky materiály na báze dreva aj pre masívne drevo
• Tvarový a pevný spoj bez lepidlá

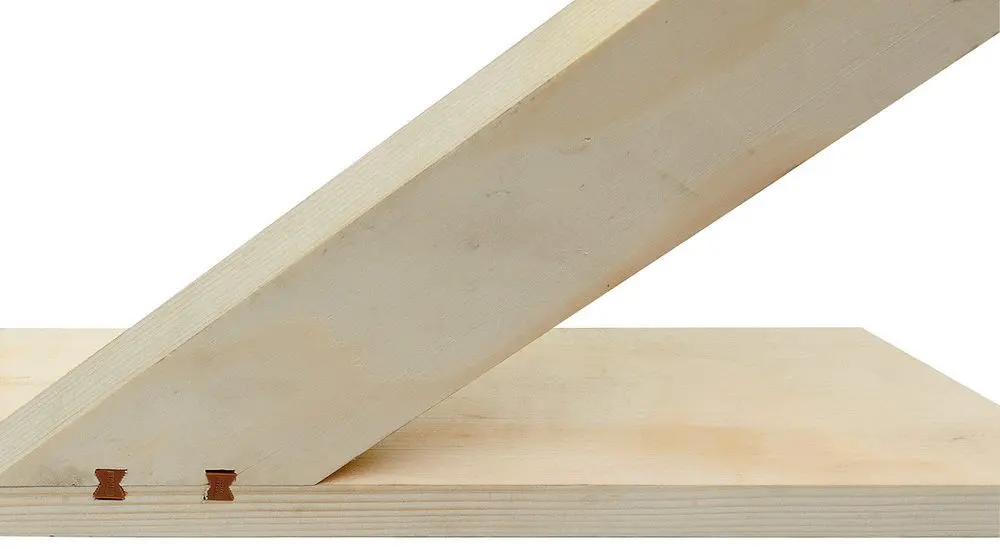

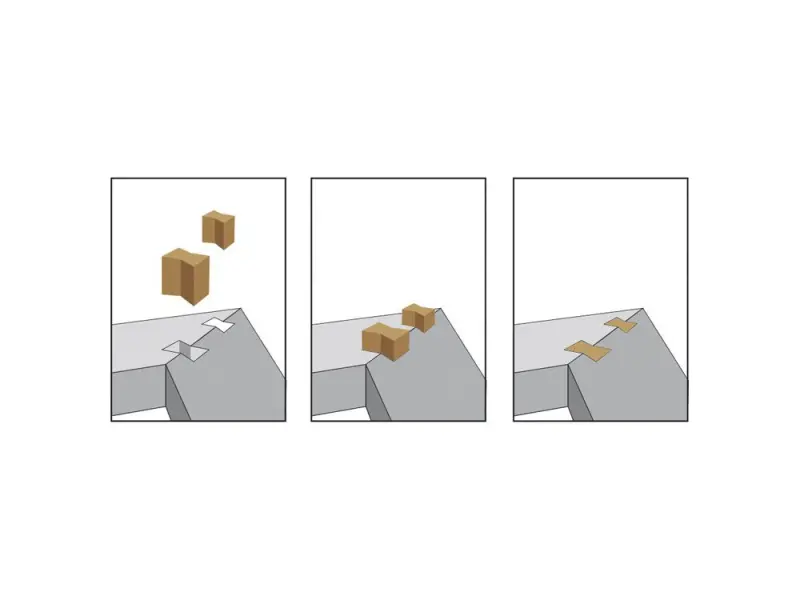

• Spojovacie lamely so špeciálnym profilom (X) pre stiahnutie spájaného materiálu bez použitia lepidla a spojovacieho materiálu

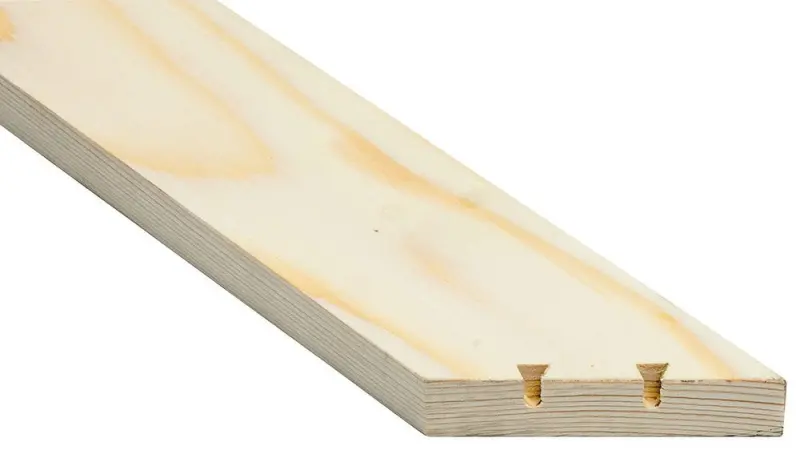

• Drží okamžite po zarazení do pripravenej prizmatické drážky

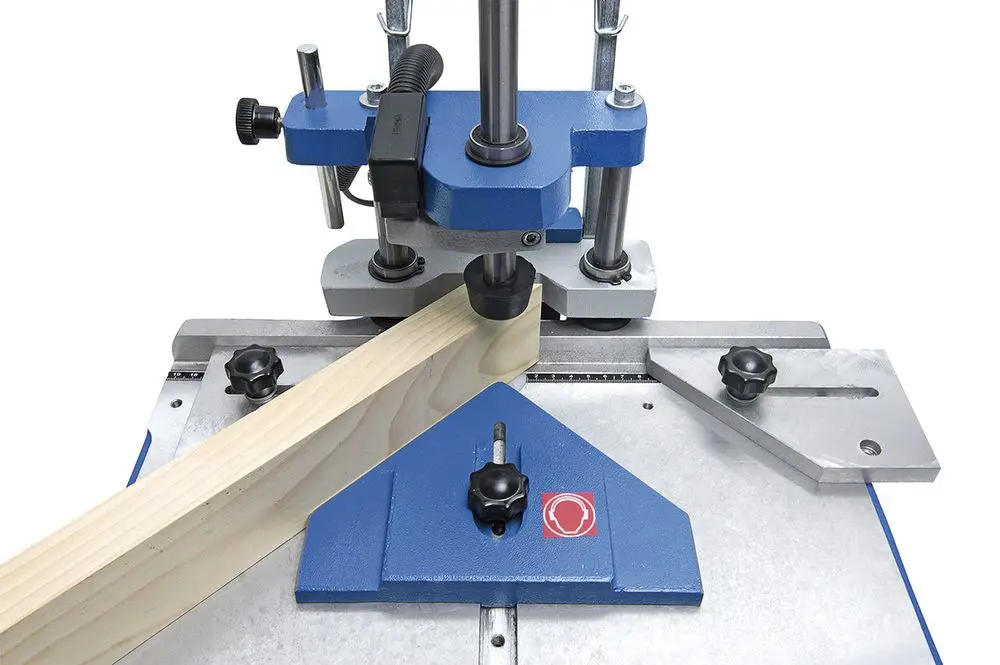

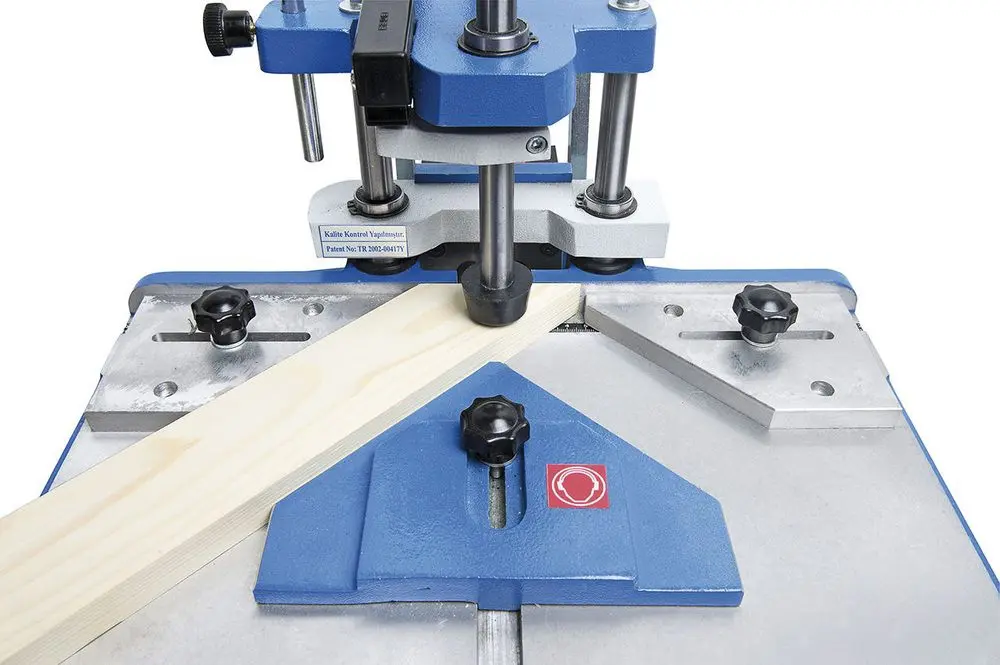

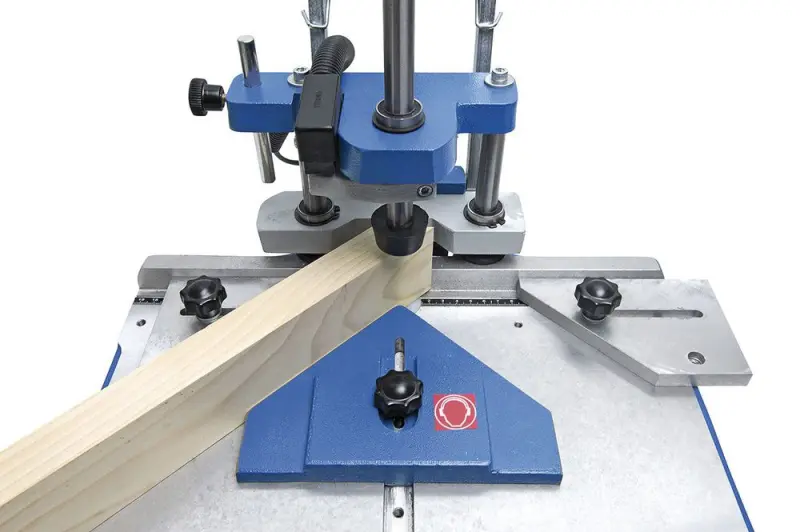

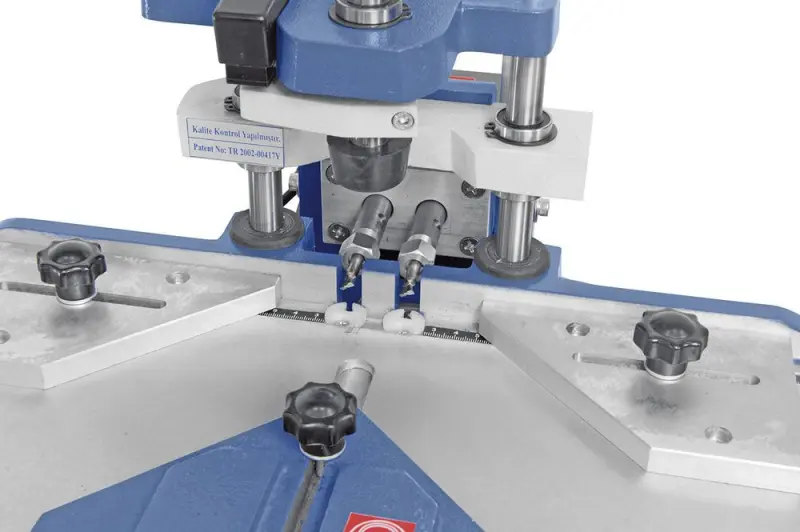

• Súčasťou dodávky sú nastaviteľné dorazy, ktoré uľahčujú nastavenie obrobku do požadovanej polohy
• Lacné a rýchle vykonávanie spojov rámov všetkého druhu, ako sú napríklad zásuvky, rámy obrazov, obloženie dverí, kruhové rámy, segmentové oblúky, okenné rámy a mnoho ďalších
• Spoje možné vykonať rýchlo a lacno, spôsob spájania je obzvlášť úsporný pri výrobe malých a stredných sérií
• Popis funkcie: Stlačením pedálu ovládanie sa obrobok pneumaticky upne a potom frézy zájdu do nastavenej hĺbky frézovania. Povolením stlačení pedálu do základnej polohy sa vyfrézovaný obrobok uvoľní a motor sa automaticky zastaví
• Podľa použitia a hrúbky materiálu sú k dispozícii rozdielne veľkosti rybinových klinov v rôznych dĺžkach

Súčasti dodávky čapovací a lamelovacia frézky Bernardo

• 2 ks fréza na rybinový spoj veľkosť W-2
• Uhlový doraz 45°
• 2 postranné dorazy
• Pneumatický upínač materiálu

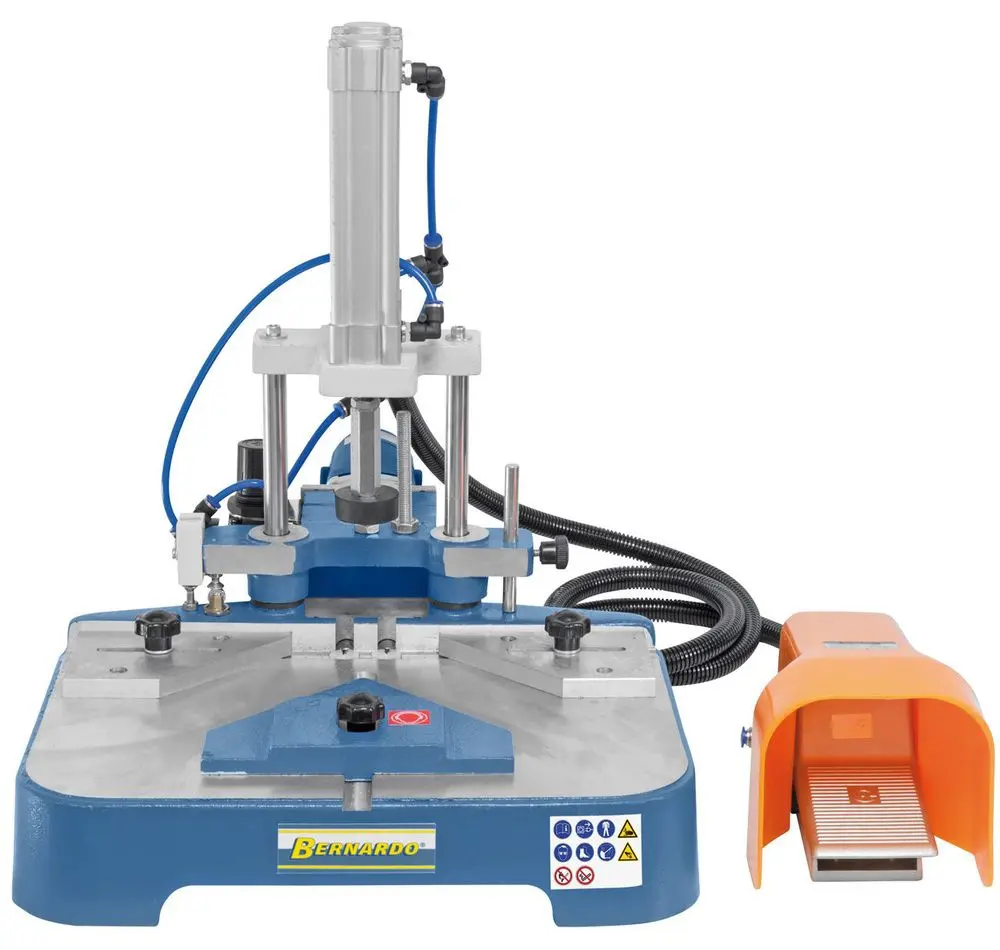

• Ovládací nožný pedál
