• Upínací priemer frézy [mm]: 6
• Hĺbka frézovania [mm]: 0 ÷ 55
• Veľkosť stola [mm]: 380 x 220
• Ovládanie: ručné
• Upínanie nástrojov: ručné
• Rozstup vretien [mm]: 28
• Dĺžka dorazu [mm]: 390
• Šírka profilu max. [mm]: 185
• Priechodné výška max. [mm]: 85
• Otáčky [U .min^-1]: 32 000
• Výkon motora [W]: 850
• pracovné napätie [V]: 230
• Rozmery stroja [mm]:400 x 500 x 730
• Hmotnosť [kg]: 16

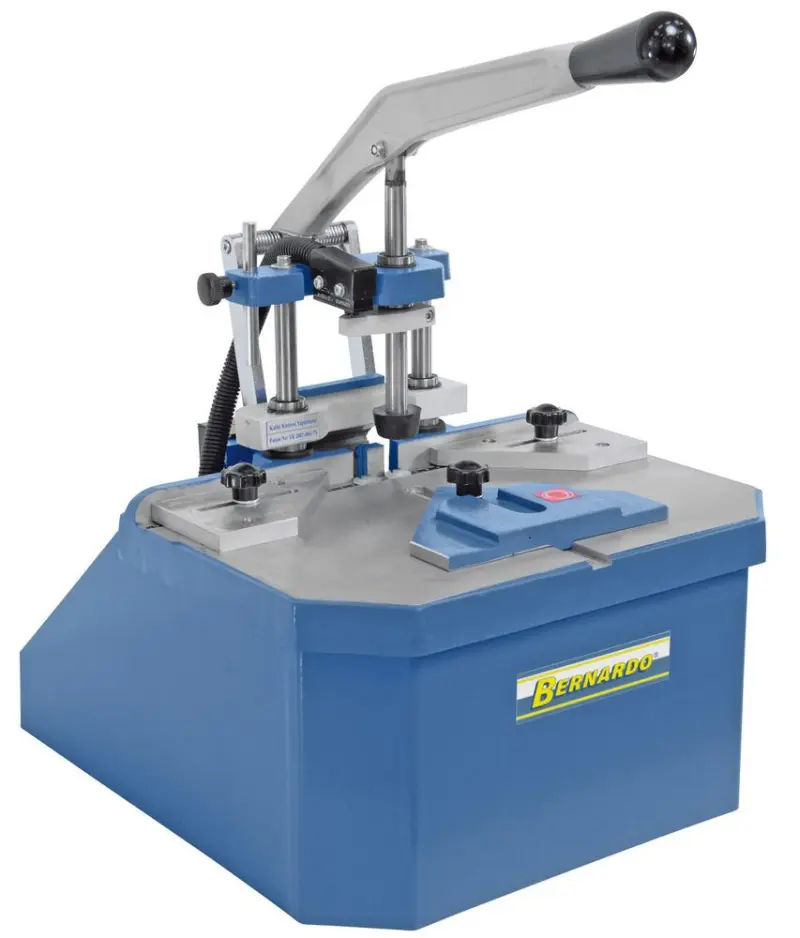

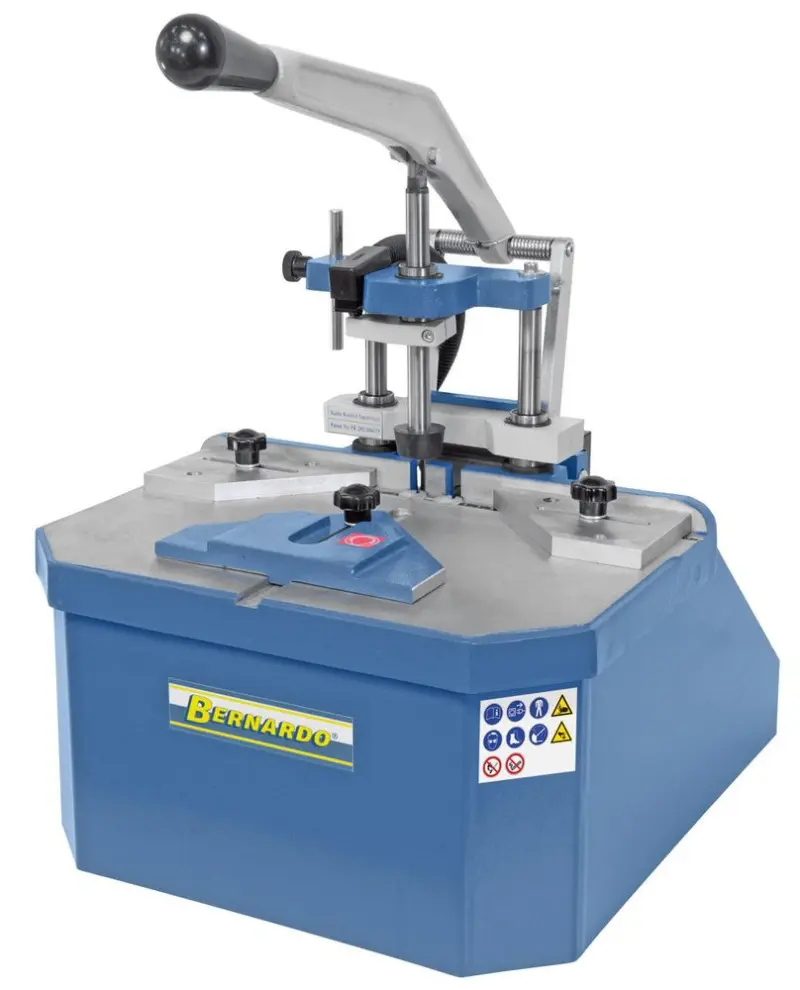

Dvojitá čapovací frézka Bernardo KNF 2 (Swallow-1)

Ručné čapovací a lamelová frézka na klinové drážky je kompaktný stolový model k vykonávaniu klinové drážky pri jednom zdvihu.

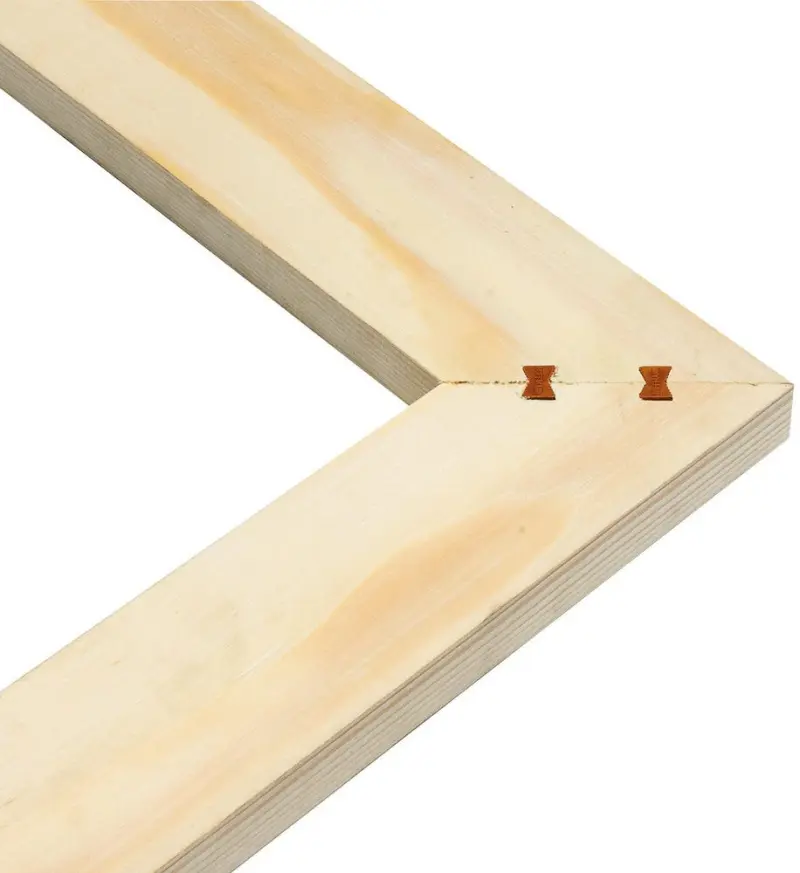

Spoje širokých rámov všetkého druhu, ako sú napríklad rámy obrazov, madlá zábradlia, oblúkové okná, rohové lavice a mnoho ďalších, pretože pri každom zdvihu sa vykonajú dve klinové drážky.

• Čapovacia/lamelová frézka pre rýchlu výrobu rámových spojov
• Vhodné použitie pre všetky materiály na báze dreva aj pre masívne drevo
• Tvarový a pevný spoj bez lepidlá

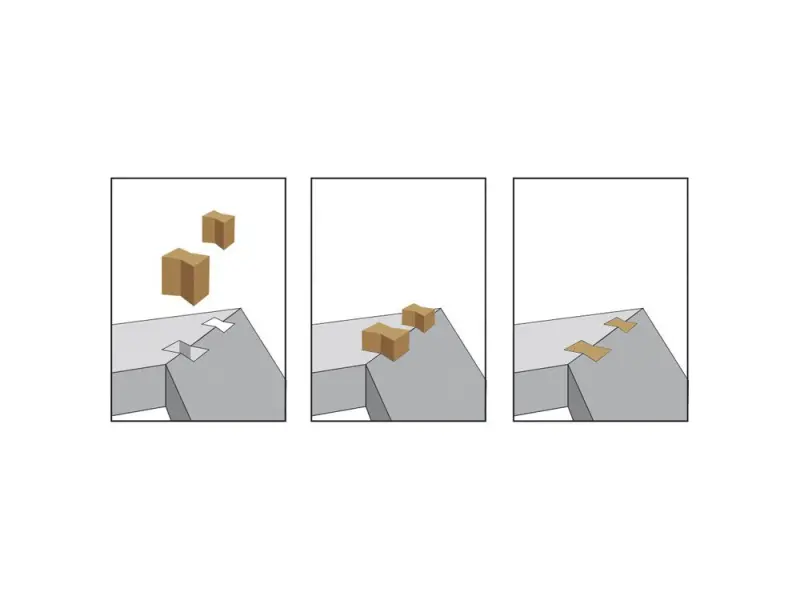

• Spojovacie lamely so špeciálnym profilom (X) pre stiahnutie spájaného materiálu bez použitia lepidla a spojovacieho materiálu

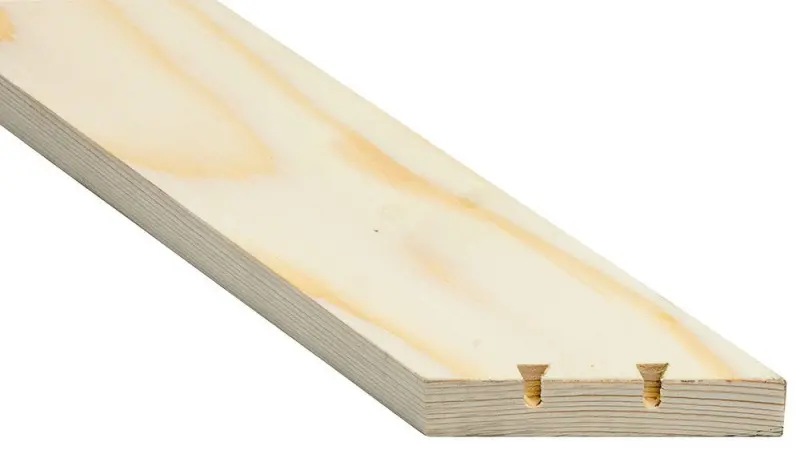

• Drží okamžite po zarazení do pripravenej prizmatické drážky

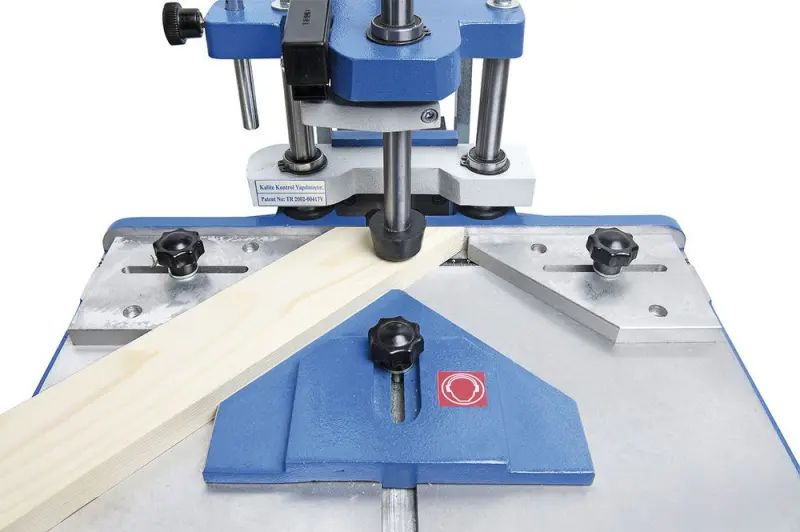

• Súčasťou dodávky sú nastaviteľné dorazy, ktoré uľahčujú nastavenie obrobku do požadovanej polohy

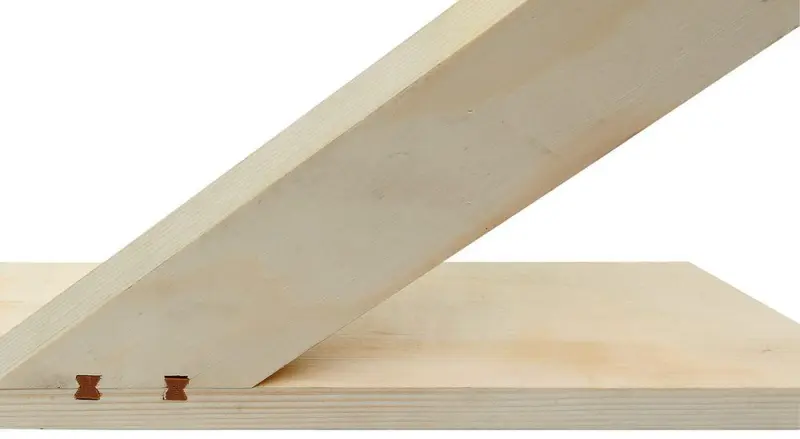

• Lacné a rýchle vykonávanie spojov rámov všetkého druhu, ako sú napríklad zásuvky, rámy obrazov, obloženie dverí, kruhové rámy, segmentové oblúky, okenné rámy a mnoho ďalších
• Spoje možné vykonať rýchlo a lacno, spôsob spájania je obzvlášť úsporný pri výrobe malých a stredných sérií

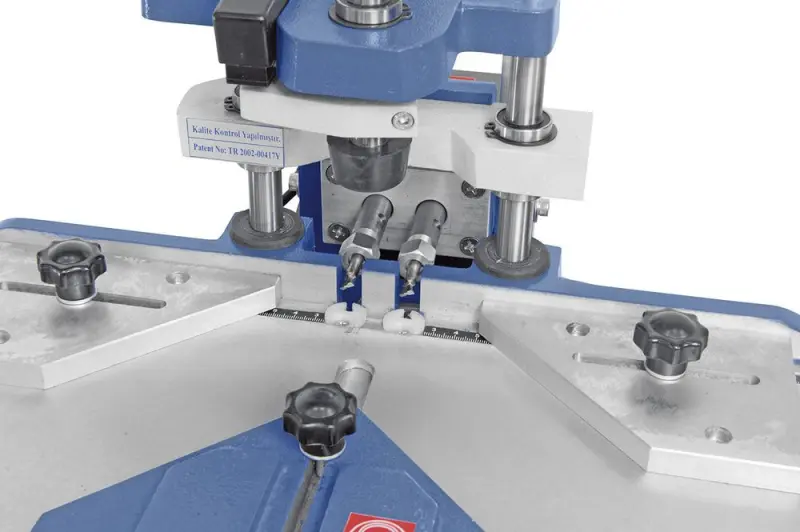

• Popis funkcie: Zatlačením páky smerom dole sa obrobok upne a potom frézy zájdu do nastavenej hĺbky frézovania. Po zdvihnutí páky do základnej polohy sa vyfrézovaný obrobok uvoľní a motor sa automaticky zastaví
• Podľa použitia a hrúbky materiálu sú k dispozícii rozdielne veľkosti rybinových klinov v rôznych dĺžkach

Súčasti dodávky čapovací a lamelovacia frézky Bernardo

• 2 ks fréza na rybinový spoj veľkosť W-2
• Uhlový doraz 45°
• 2 postranné dorazy
• Ručné upínač materiálu
