Sústruh

• Motor - výkon S₁100% [W]:1 500
• Motor - výkon S₆40% [W]:2 200
• Napájacie napätie [V]:400
• Vzdialenosť hrotov [mm]:900
• Výška hrotov [mm]:160
• Točný priemer nad lôžkom [mm]:320
• priechod vretena [mm ]:38
• Prevedenie vretena:DIN 55029, D1-4 “
• Rozsah otáčok, plynulá regulácia [U.min^-1]:75 ÷ 500/300 ÷ 2 000
• Rozsah posuvu - pozdĺžny [mm.ot^-1]:(15) 0,07 ÷ 1,00
• Rozsah posuvu - priečny [mm.ot^-1]:(15) 0,017 ÷ 0,25
• Metrický závit [mm]:(18) 0,2 ÷ 3,5
• Palcové závit [TPI]:(21) 8 ÷ 56
• Posuv pinoly [mm]:100
• Kužeľ pinoly:MK 3
• Rozmer T-drážky [mm]:12

Frézovacie nástavec

• Max. priemer vrtáka [mm]:20
• Max. frézovacie hlavy [mm]:63
• Max. stopkové frézy [mm]:20
• Vyloženie [mm]:170
• Rozsah otáčok, plynulá regulácia [U.min^-1]:50 ÷ 2 000
• Kužeľ vretena:MK 2
• Natáčanie frézovacie hlavy [°]:± 90
• výškový posuv frézovacej hlavy [mm]:260

Kombinovaný sústruh

• Rozmery stroja (š x h x v) [mm]:1 650 × 650 × 1 120
• Hmotnosť ca. [kg]:303

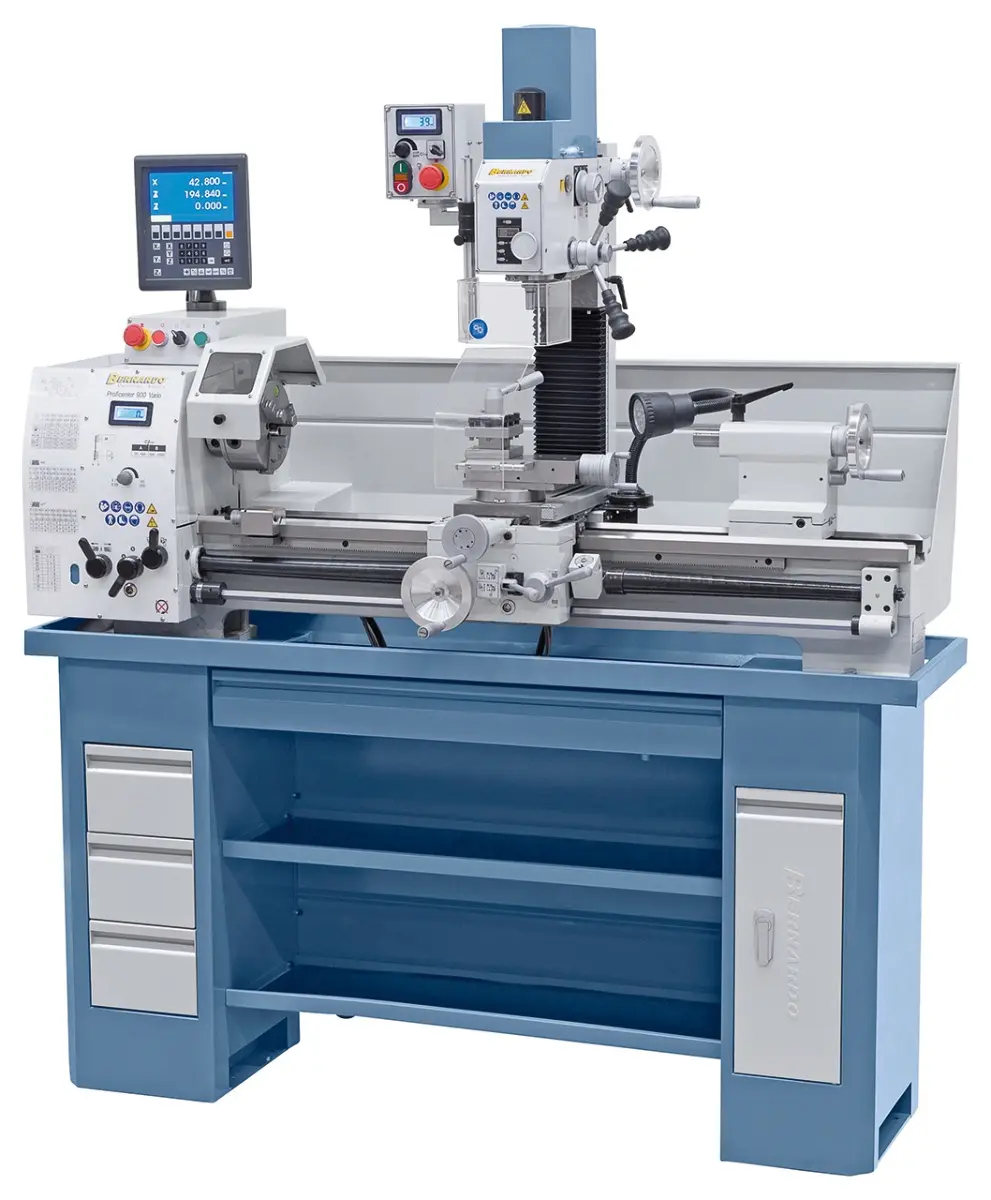

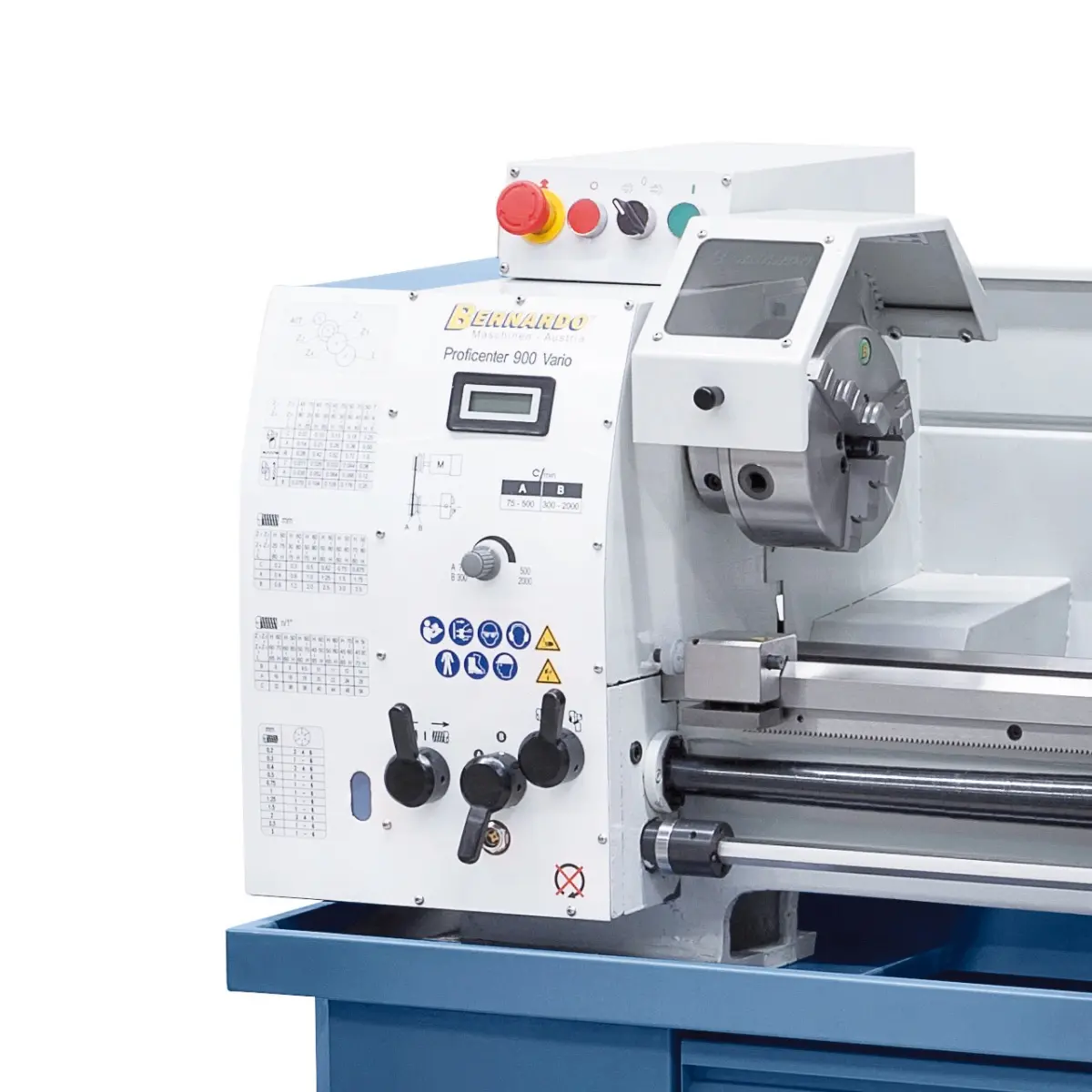

Model kombinovaného sústruhu Bernardo Proficenter, ktorý je štandardne dodávaný s frekvenčným meničom a digitálnym odmeriavaním.
Významnou prednosťou tohto sústruhu pre náročného užívateľa je vysoká úroveňkrútiaceho momentu v nízkych otáčkach, takmer konštantné otáčky pri zaťaženía hlavne rozsiahle príslušenstvo v dodávke (napr .: trojfázový motor s frekvenčnýmmeničom, hlavné ložiská vretena sú v triede presnosti P5,mikrometrický pozdĺžny doraz, klzné spojka, ...).

• Trojfázový motor s frekvenčným meničom pre vyšší výkon a vysoký krútiaci moment
• S plynulou reguláciou otáčok v štandarde sa rýchlosť zobrazuje na digitálnom displeji
• Nastavenie posuvu je jednoduché, plynulé a presne prepínateľné
• Štandardne s 38 mm vŕtaním vretena pre obrábanie veľkých priemerov hriadeľa
• Masívne, silne rebrované lôžka sústruhu s indukčne kaleným a brúseným vedením
• Univerzálne použitie: pozdĺžne sústruženie, čelné, sústruženie,, ...
• S radiacou pákou pre rezanie metrických závitov vďaka ťažnému skrutky - automatické pozdĺžne a priečne posuvy
• Uloženie vretena v nastaviteľných kuželíkových ložiskách s triedou presnosti P5

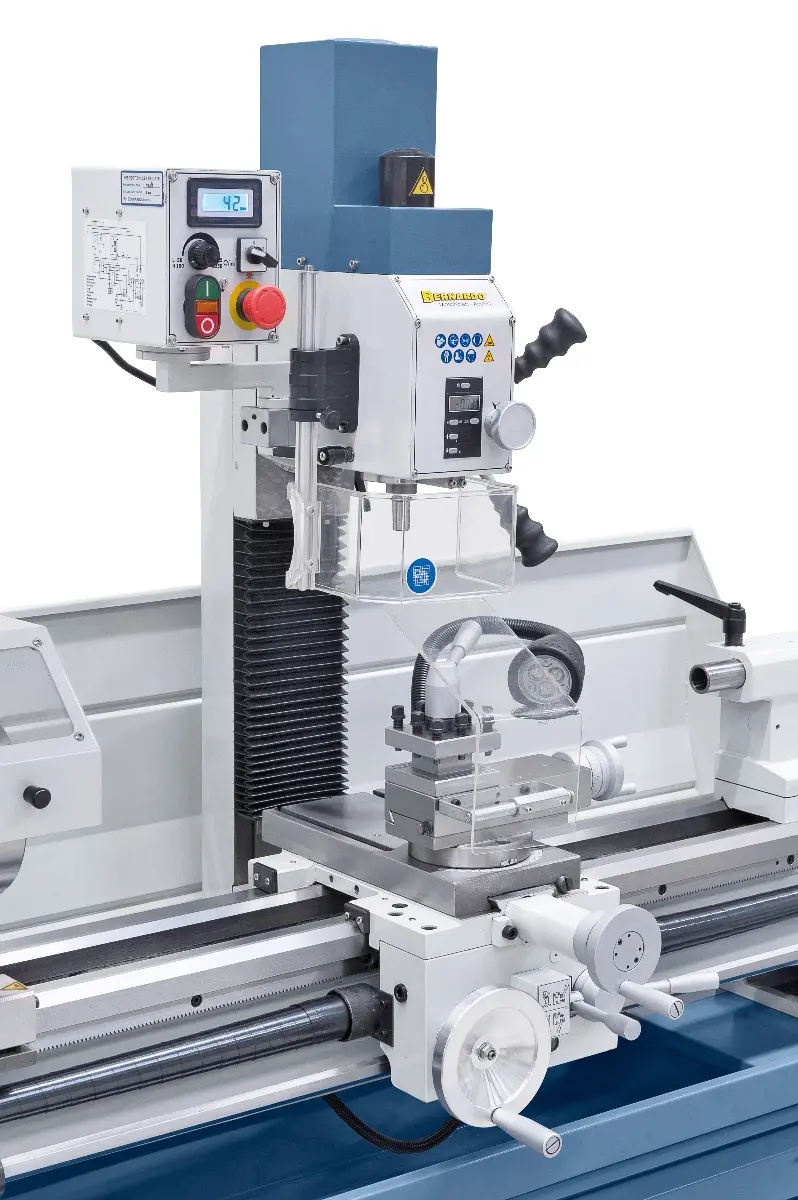

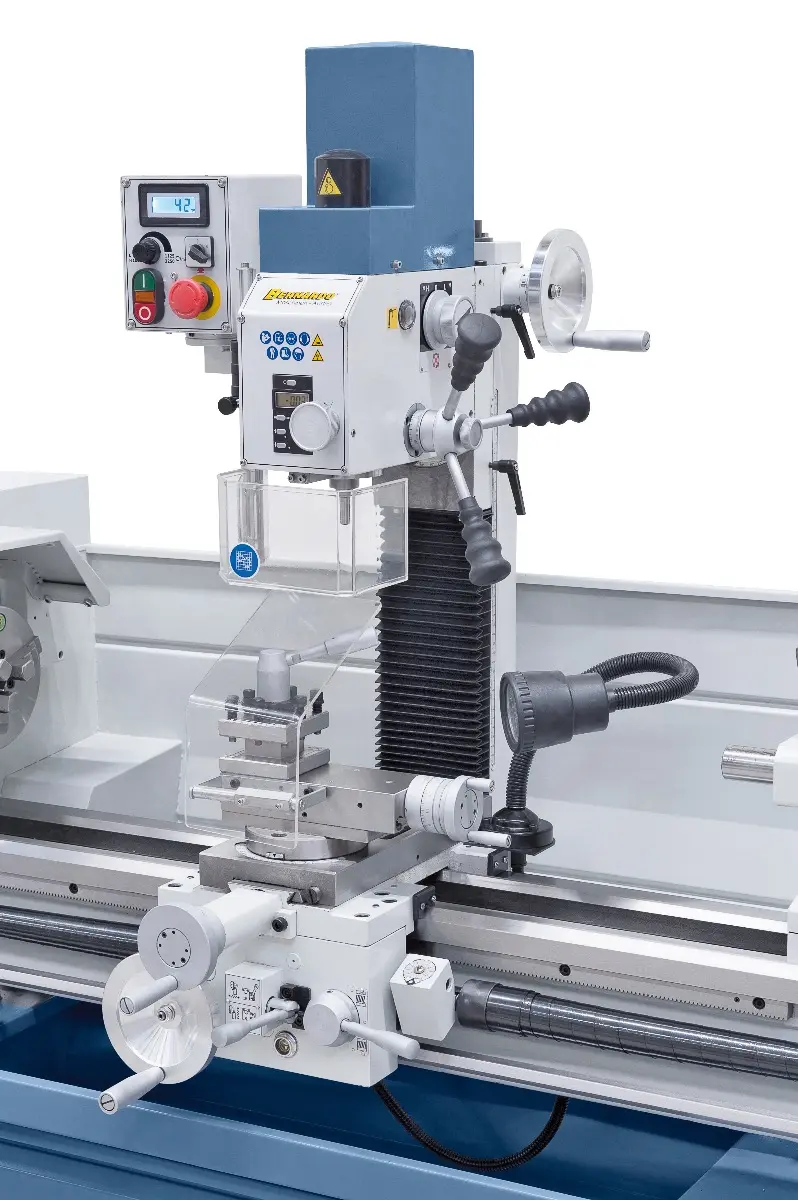

• Frézovacie nástavec s digitálnym displejom pre zobrazenie zdvihu vretena a rýchlosti otáčok

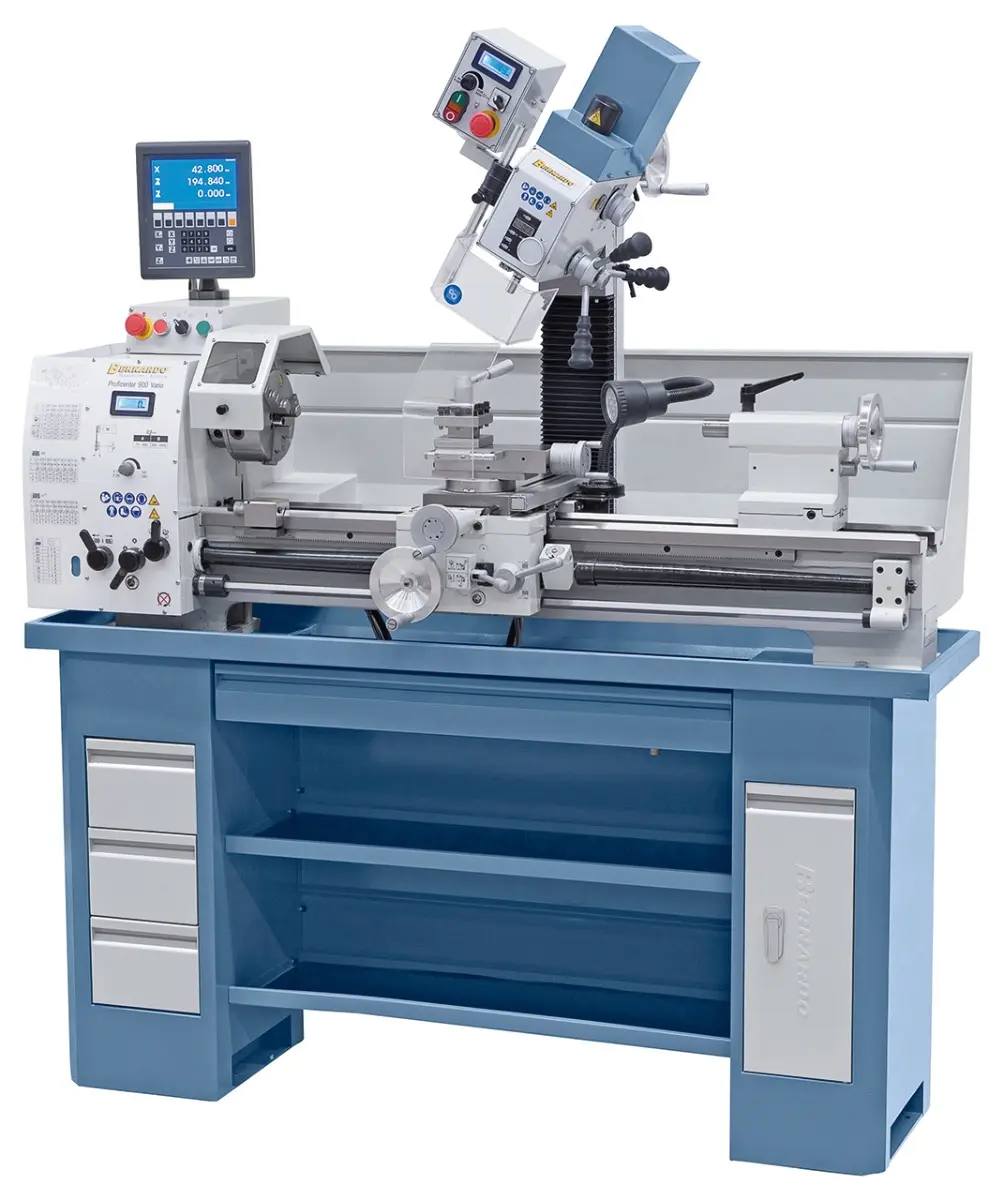

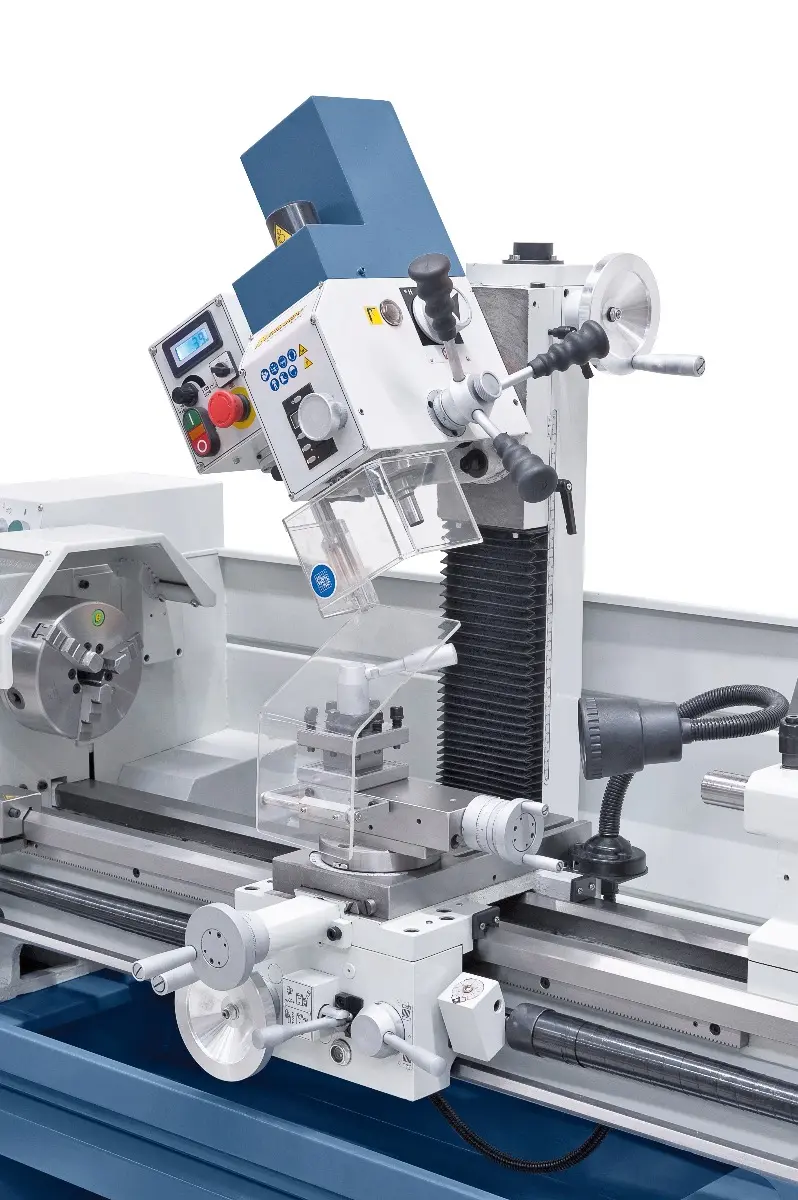

• Frézovacia hlava je natáčacie na obe strany pre uhlové vŕtanie, frézovanie úkosov atď.
• Ideálny stroj pre obrábanie ocele, farebných kovov a plastov
• Užívateľsky pr ívětivé usporiadanie spínacích prvkov na hlave prevodovky

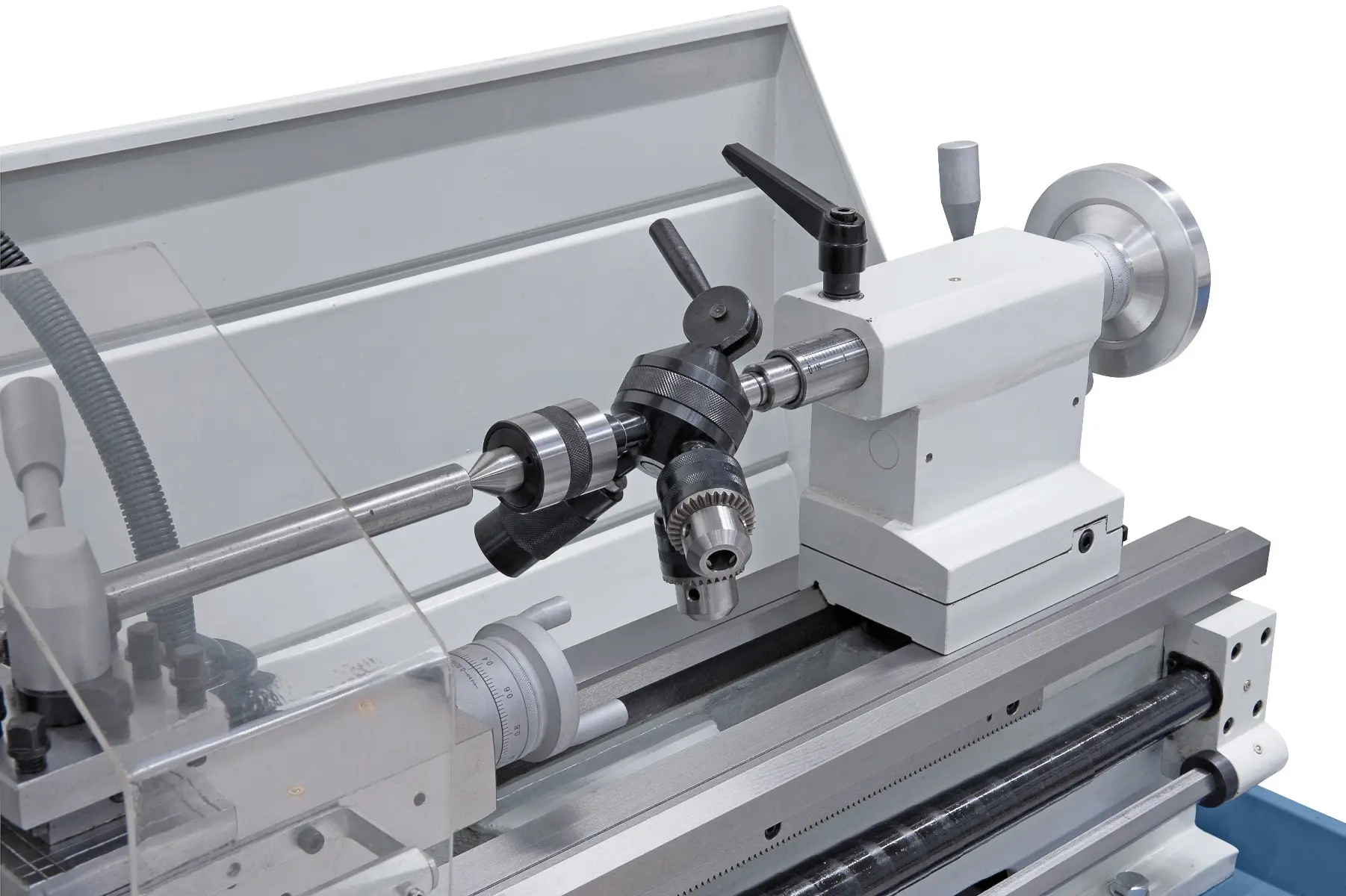

• Koník s jednoduchú pákovú sponou, prestaviteľný pre sústruženie kužeľov

Súčasti dodávky kombinovaného sústruhu Bernardo

• 2-osé digitálne odmeriavanie polohy ES-12 V s LCD displejom
• 3-čeľusťové skľučovadlo DK11-160 mm/D-4
• Skľučovadlo s kľučkou 1 ÷ 13 mm/B 16
• Upínací tŕň MK 2/B 16
• Pevné hroty
• Výmenné kolesá (pre sústruženie závitov)

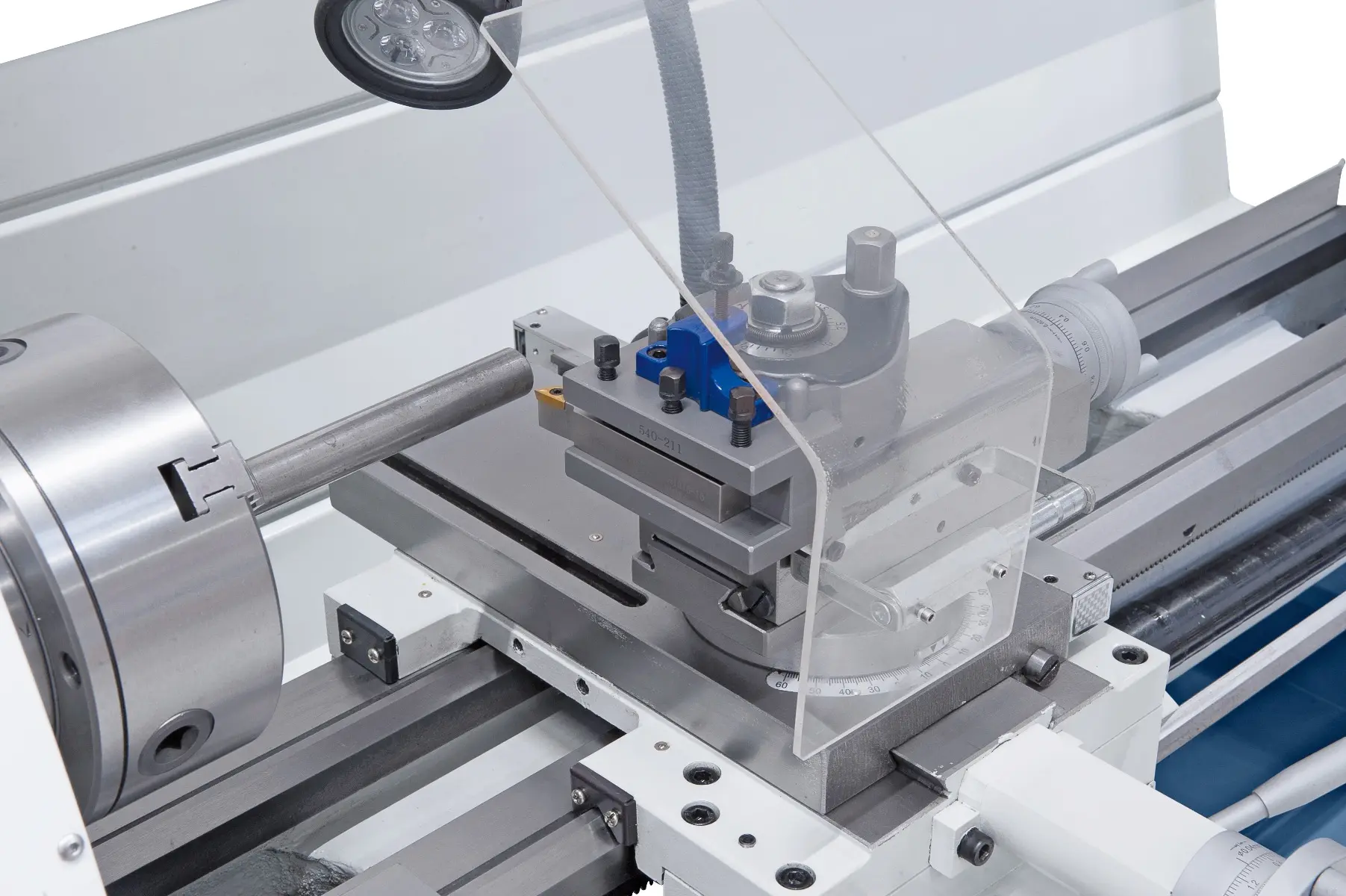

• Štvorstranný otočný nožový držiak
• Klzná spojka
• Mikrometrický pozdĺžny doraz

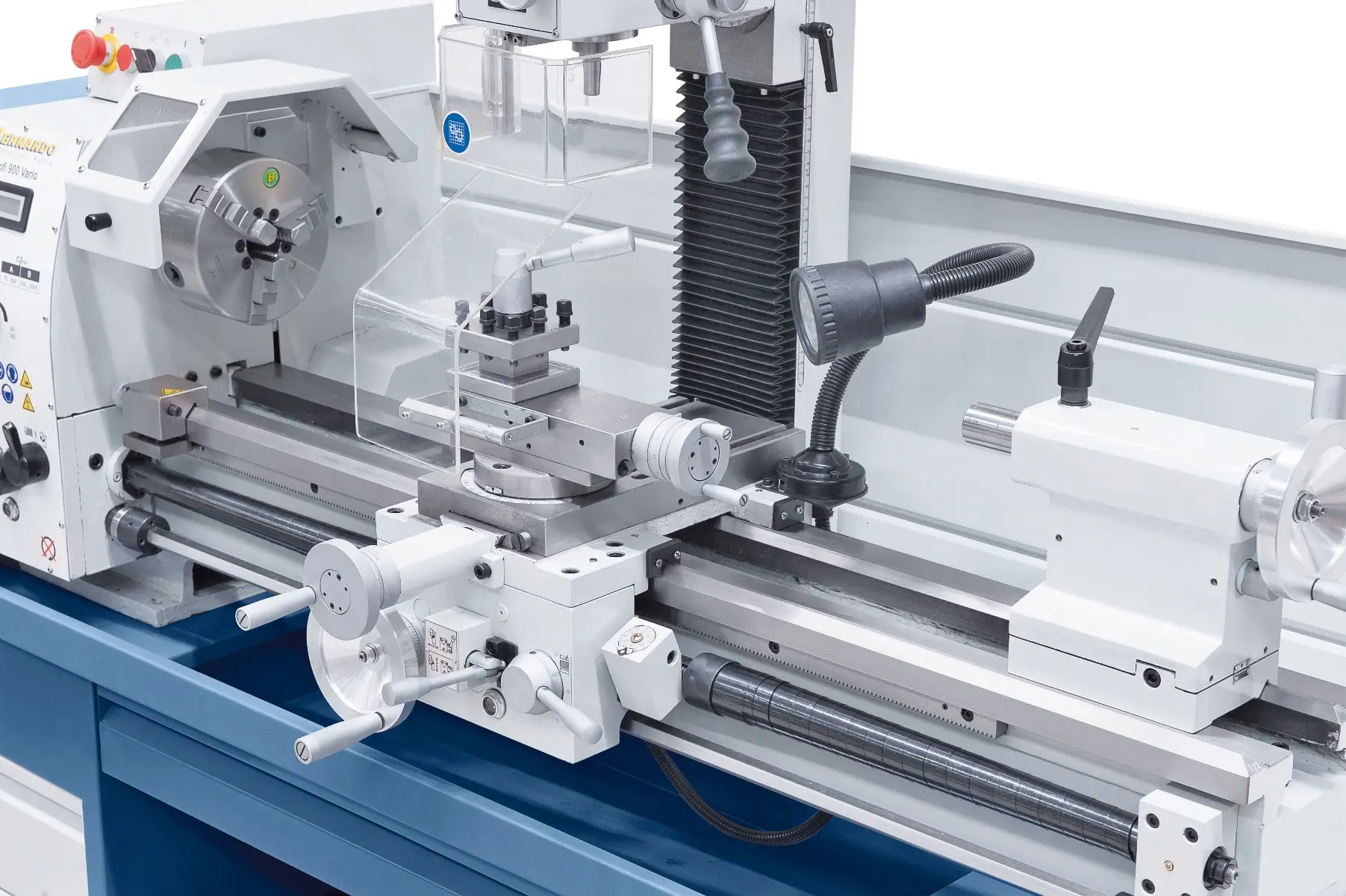

• Priečne sane s vrchným suportom
• frekvenčný menič
• Uťahovací skrutka M 10 vo vretene
• Digitálne zobrazenie zdvihu vretena
• Digitálny ukazovateľ otáčok
• Indikátor závitov
• LED pracovné svetlo stroje
• Ochranný kryt skľučovadla
• Ochranný kryt ťažného a vodiaceho skrutky
• Zadné triesková zástena
• Podstavec(BER561061)nie je súčasťou štandardnej dodávky
• Obslužné a servisné náradie
