Sústruh

• Motor - výkon S₁ 100% [W]: 1 100
• Motor - výkon S₆ 40% [W]: 1 500
• Napájacie napätie [V]: 230
• Vzdialenosť hrotov [mm]: 700
• Výška hrotov [mm]: 150
• Točný priemer nad ložom [mm]: 300
• Šírka lôžka [mm]: 180
• Priechod vretena [mm]: 38
• Kužeľ vretena: MK 5
• Rozsah otáčok, plynulá regulácia [U.min^-1]: 70 ÷ 380 / 380 ÷ 2 000
• Rozsah posuvu - pozdĺžny [mm.ot^-1]: (14) 0,07 ÷ 0,65
• Rozsah posuvu - priečny [mm.ot^-1]: (11) 0,03 ÷ 0,12
• Metrický závit [mm]: (18) 0,2 ÷ 3,5
• Palcový závit [TPI]: (21) 8 ÷ 56

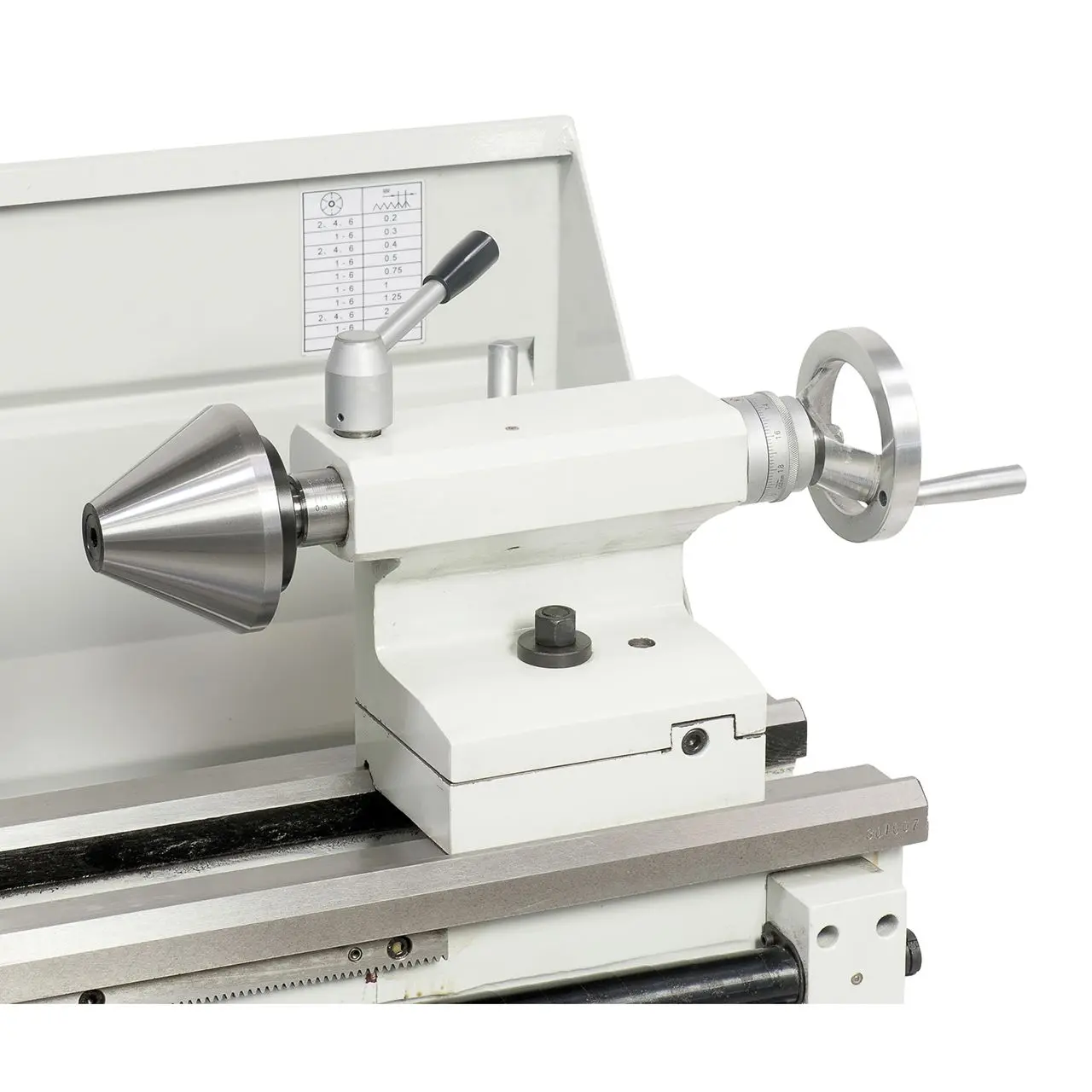

• Posuv pinoly [mm]: 85
• Kužeľ pinoly: MK 3
• Rozmer T-drážky [mm]: 12

Frézovací nadstavec

• Motor - výkon S₁ 100% [W]: 600
• Motor - výkon S₆ 40% [W]: 900
• Napájacie napätie [V]: 230
• Max. priemer vrtáka [mm]: 20
• Max. frézovacie hlavy [mm]: 63
• Max. stopkové frézy [mm]: 20
• Vyloženie [mm]: 170
• Rozsah otáčok, plynulá regulácia [U.min^-1]: 50 ÷ 2 250
• Kužeľ vretena: MK 2
• Natáčanie frézovacej hlavy [°]: ±90
• Výškový posuv frézovacej hlavy [mm]: 260

Kombinovaný sústruh

• Rozmery stroja (š x h x v) [mm]: 1 380 × 640 × 1 020
• Hmotnosť ca. [kg]: 298

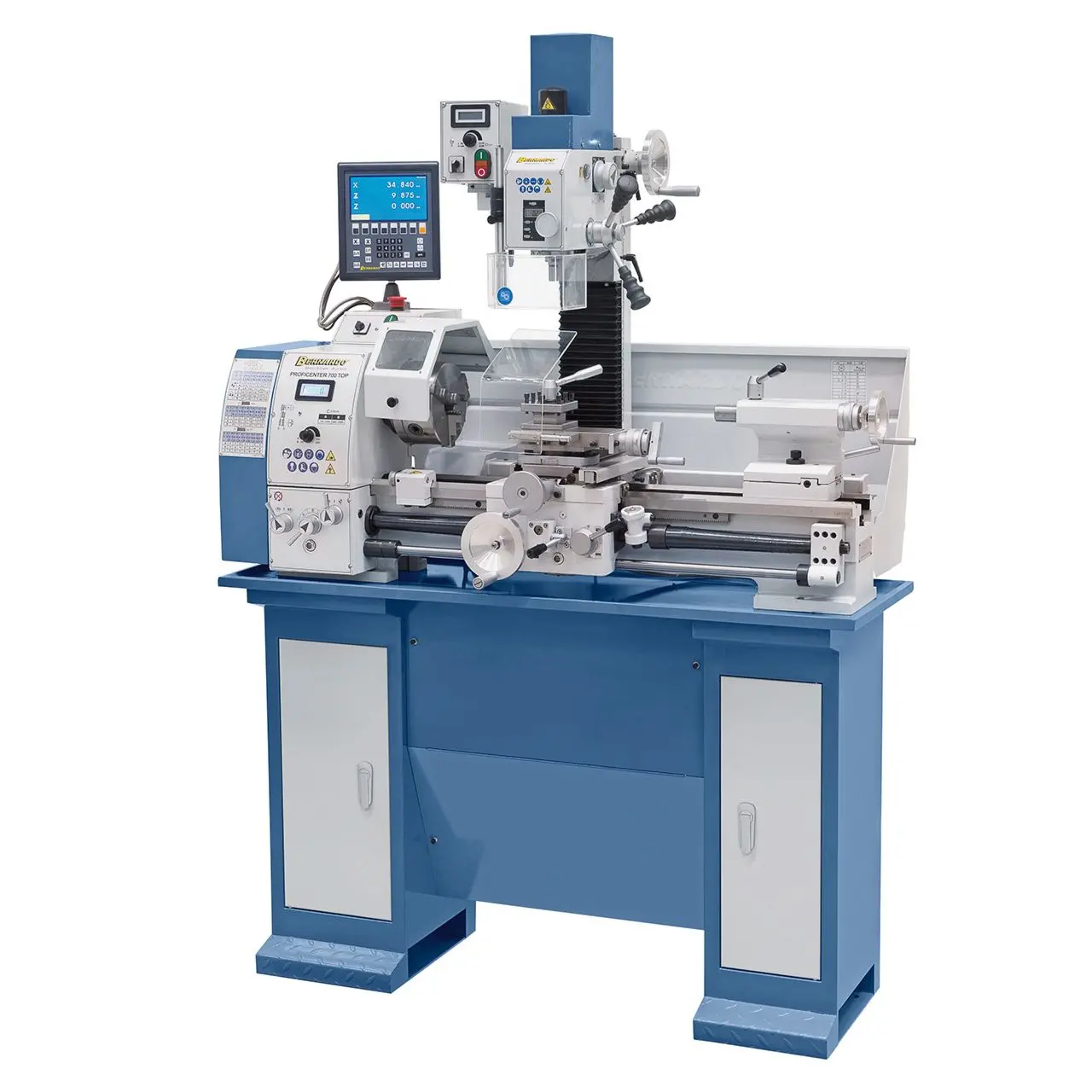

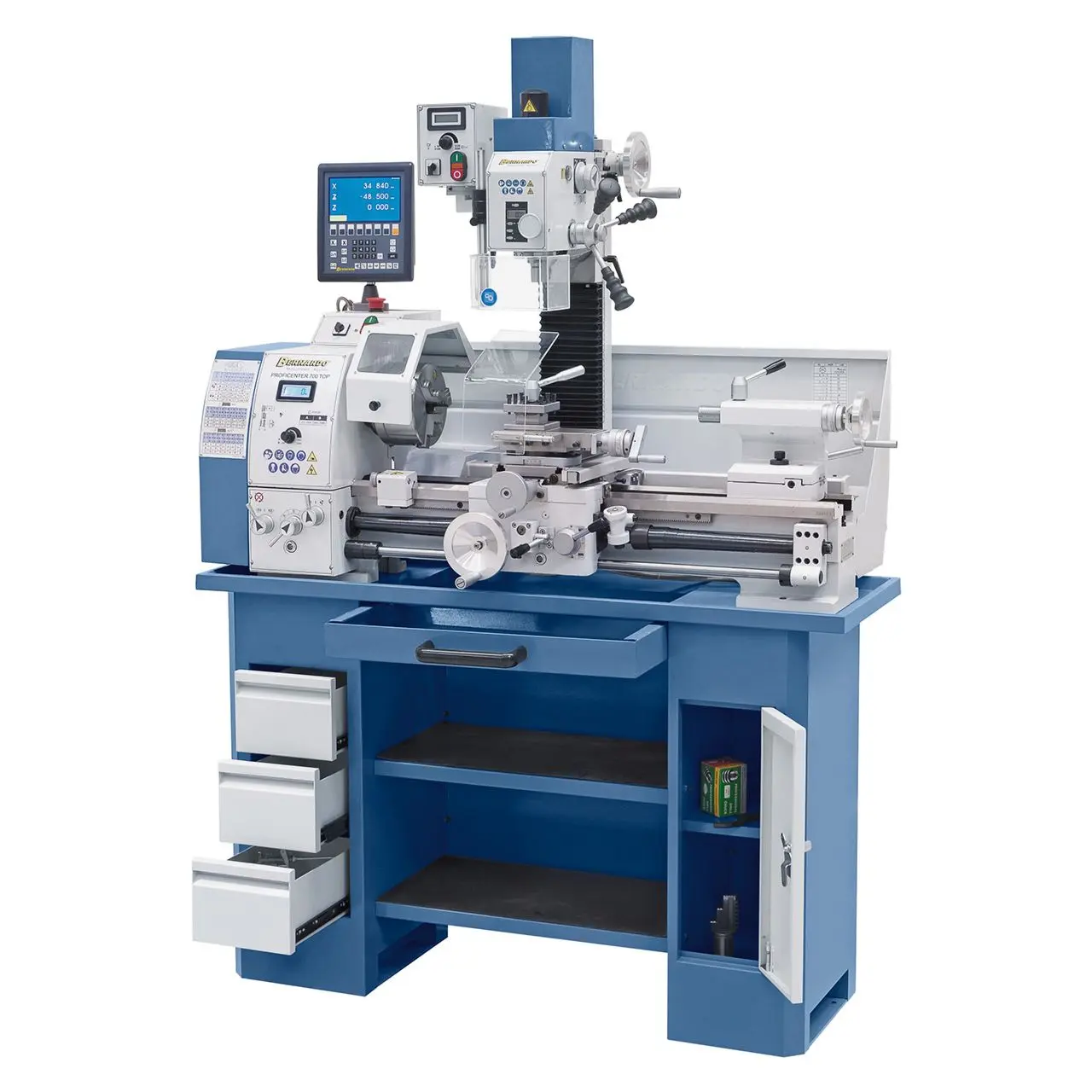

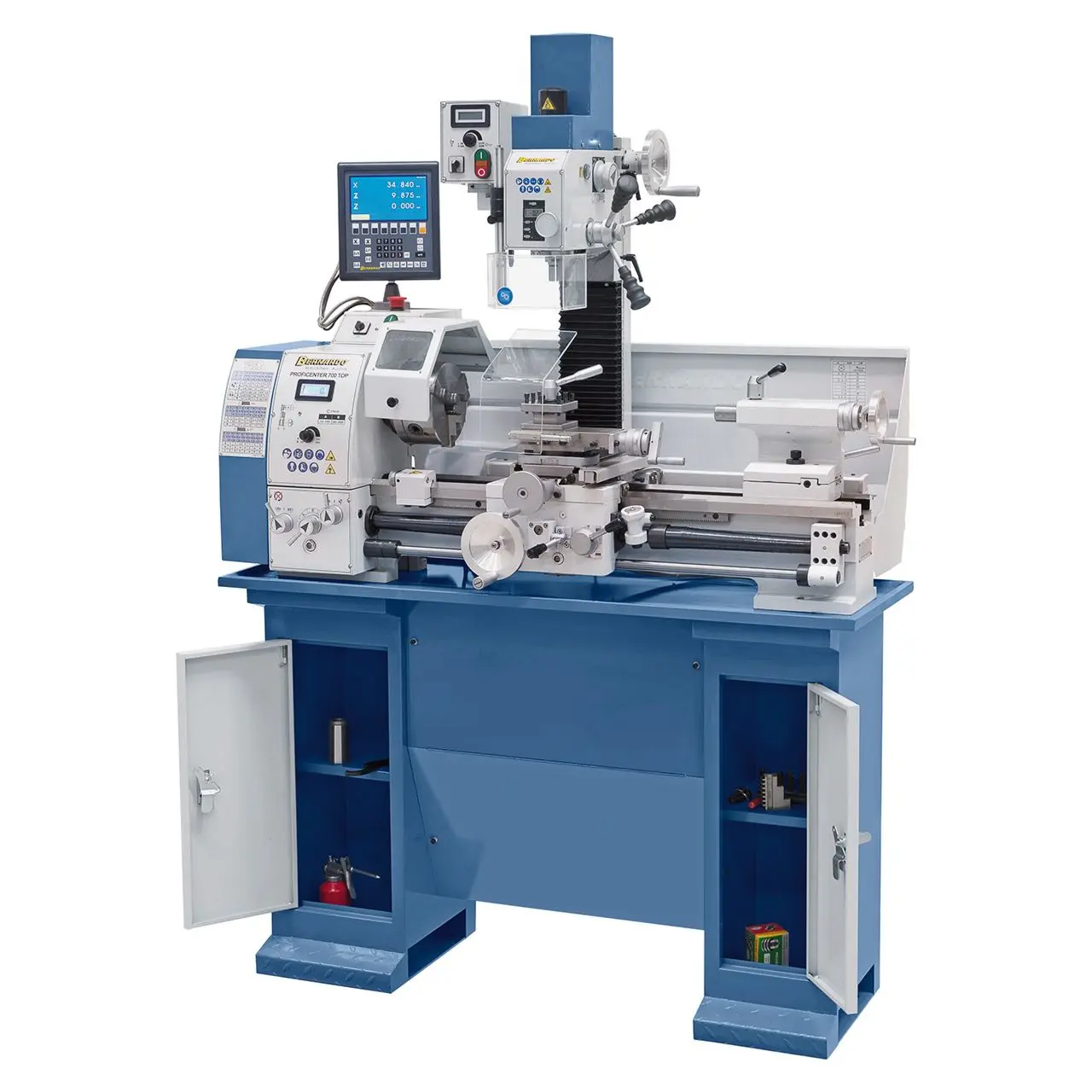

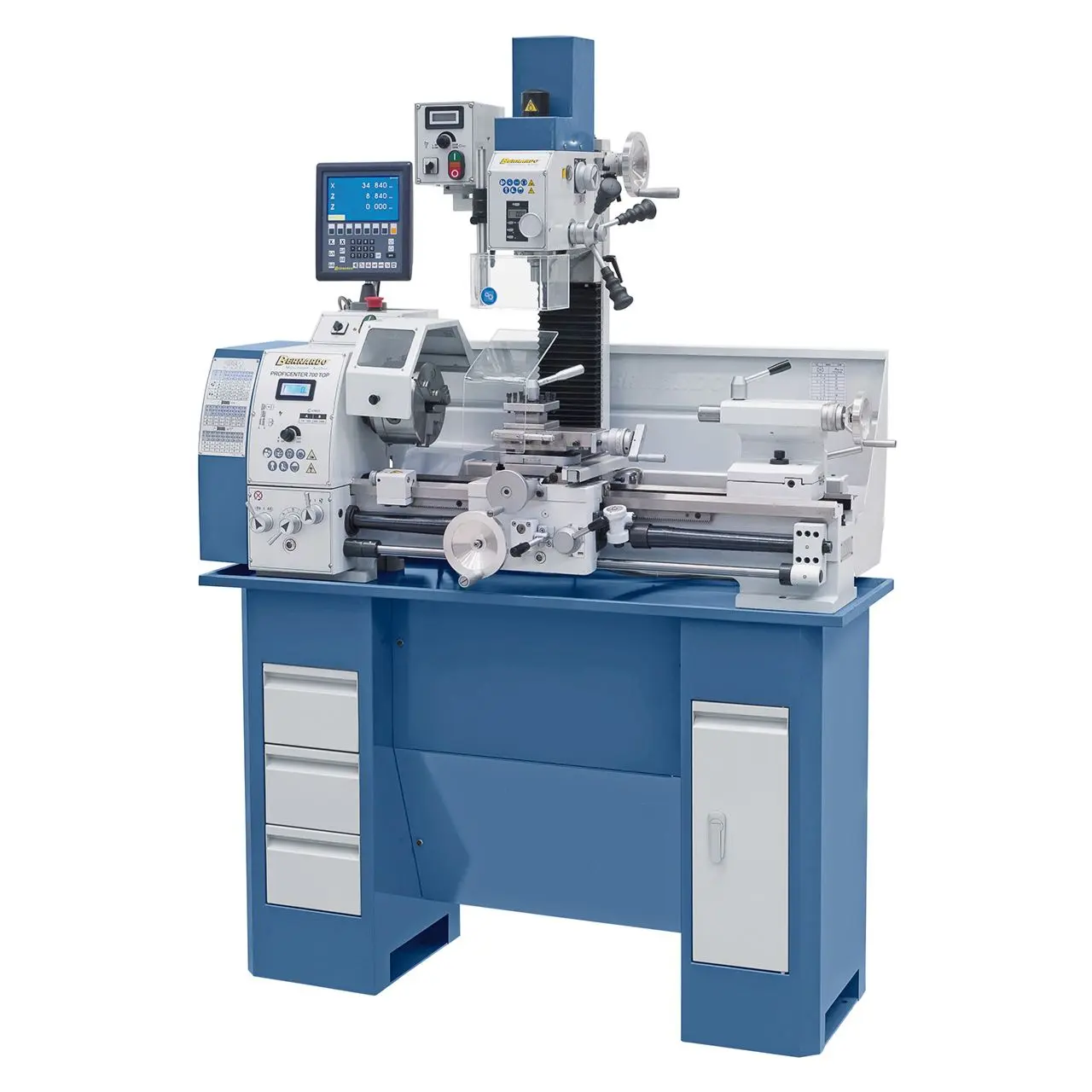

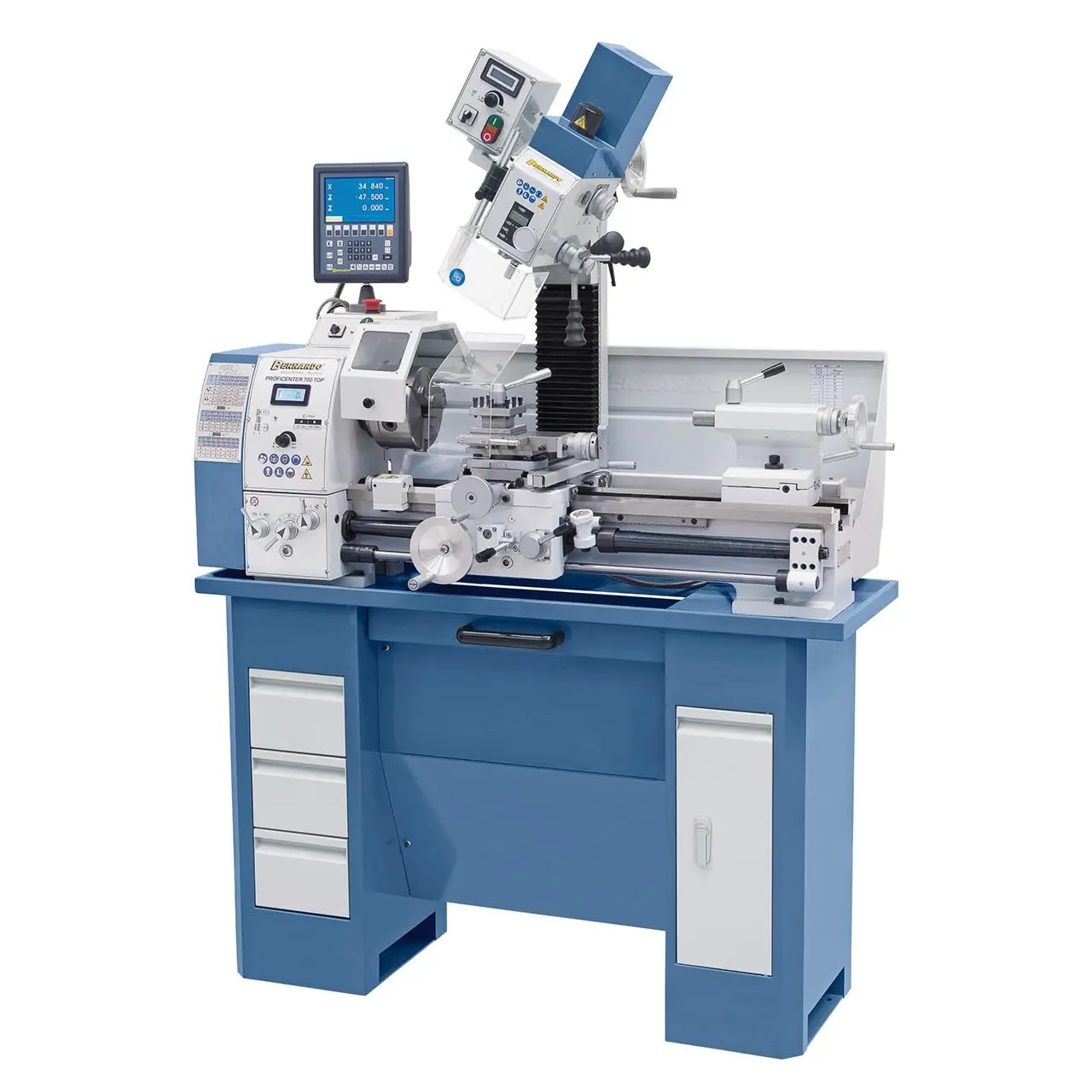

Obrábacie centrum Bernardo Proficenter 700 TOP s digitálnym odmeriavaním (230V)

Nový model kombinovaného sústruhu Bernardo Proficenter 700 TOP sa štandardne dodáva s frekvenčným meničom. Významnou prednosťou tohto sústruhu pre náročného užívateľa je vysoká úroveň krútiaceho momentu v nízkych otáčkach, takmer konštantné otáčky pri zaťažení a rozsiahle príslušenstvo v dodávke (napr .: trojfázový motor s frekvenčným meničom, hlavné ložiská vretena sú v triede presnosti P5, mikrometrický pozdĺžny doraz, klzné spojka, ...).

• Optimálne stroj pre obrábanie ocele, neželezných kovov a plastov
• Teplotný monitoring, vrátane výstražného svetla, chráni motor proti preťaženiu
• Zaručená hádzavosť vretena ≤ 0,009 mm
• Uloženie vretena v nastaviteľných kuželíkových ložiskách s triedou presnosti P5
• Štandardne ťažný skrutka pre automatické pozdĺžne a priečne posuvy
• Masívne lôžka sústruhu s indukčne kaleným a brúseným vedením

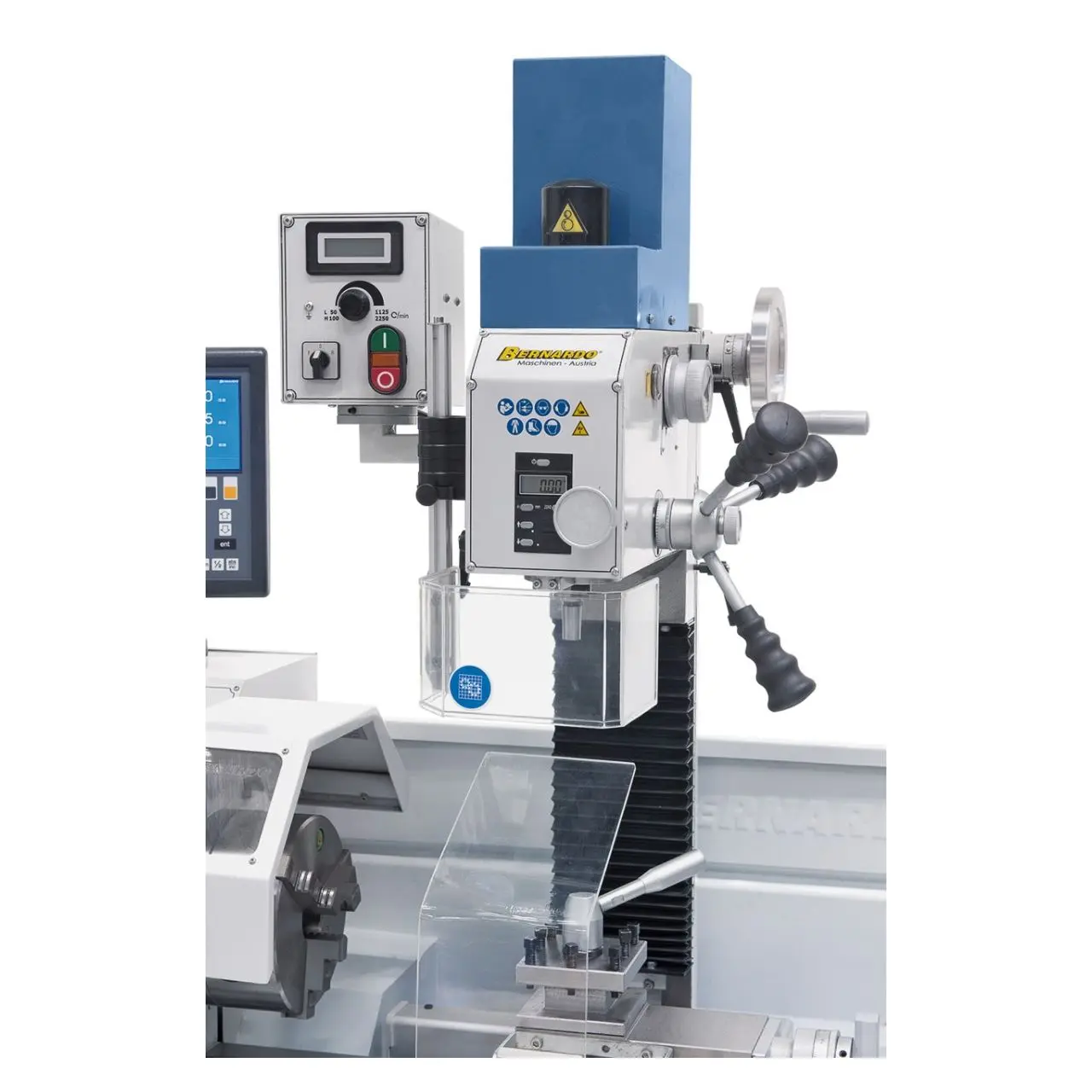

• frézovacie nástavec s digitálnym displejom pre zobrazenie zdvihu vretena a rýchlosti otáčok

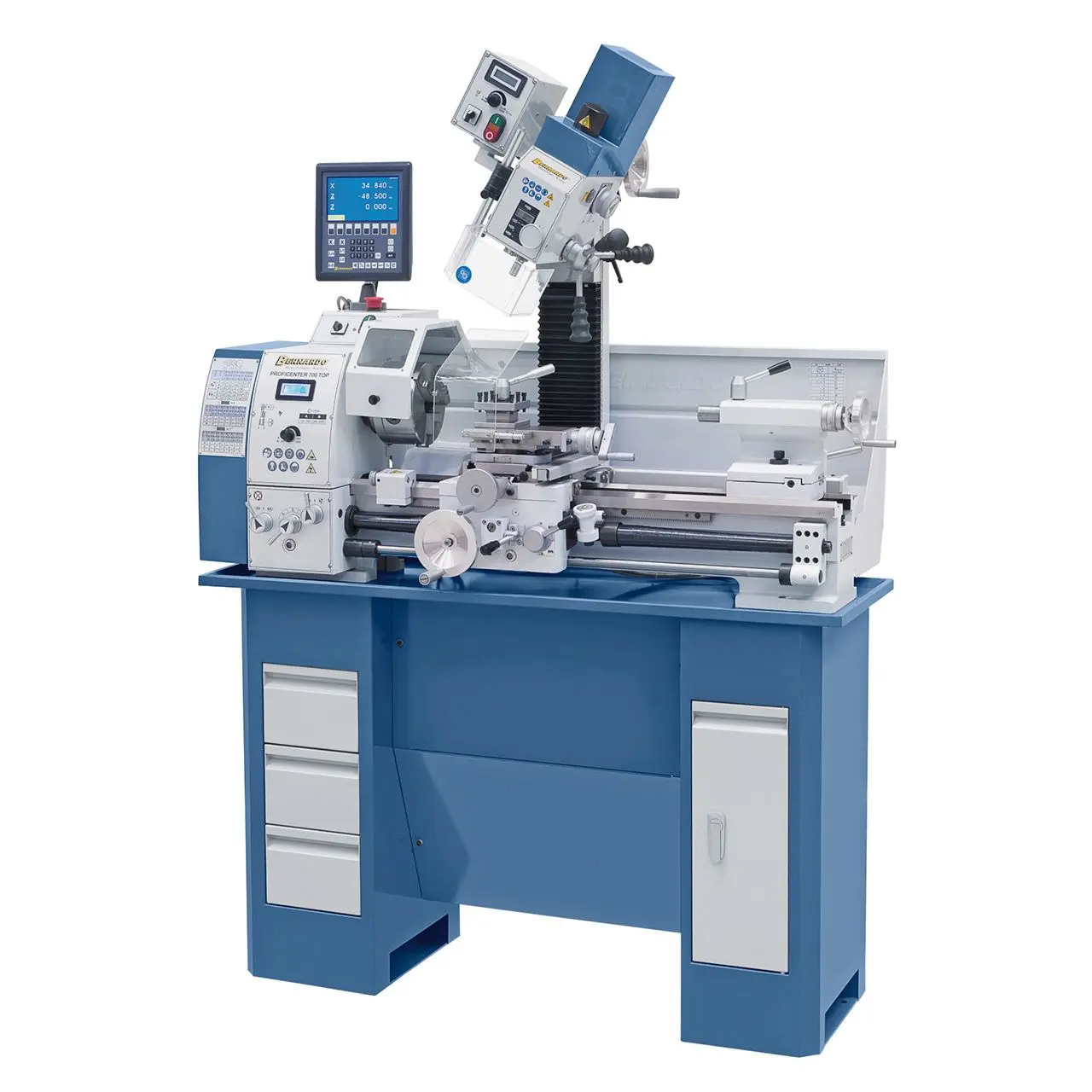

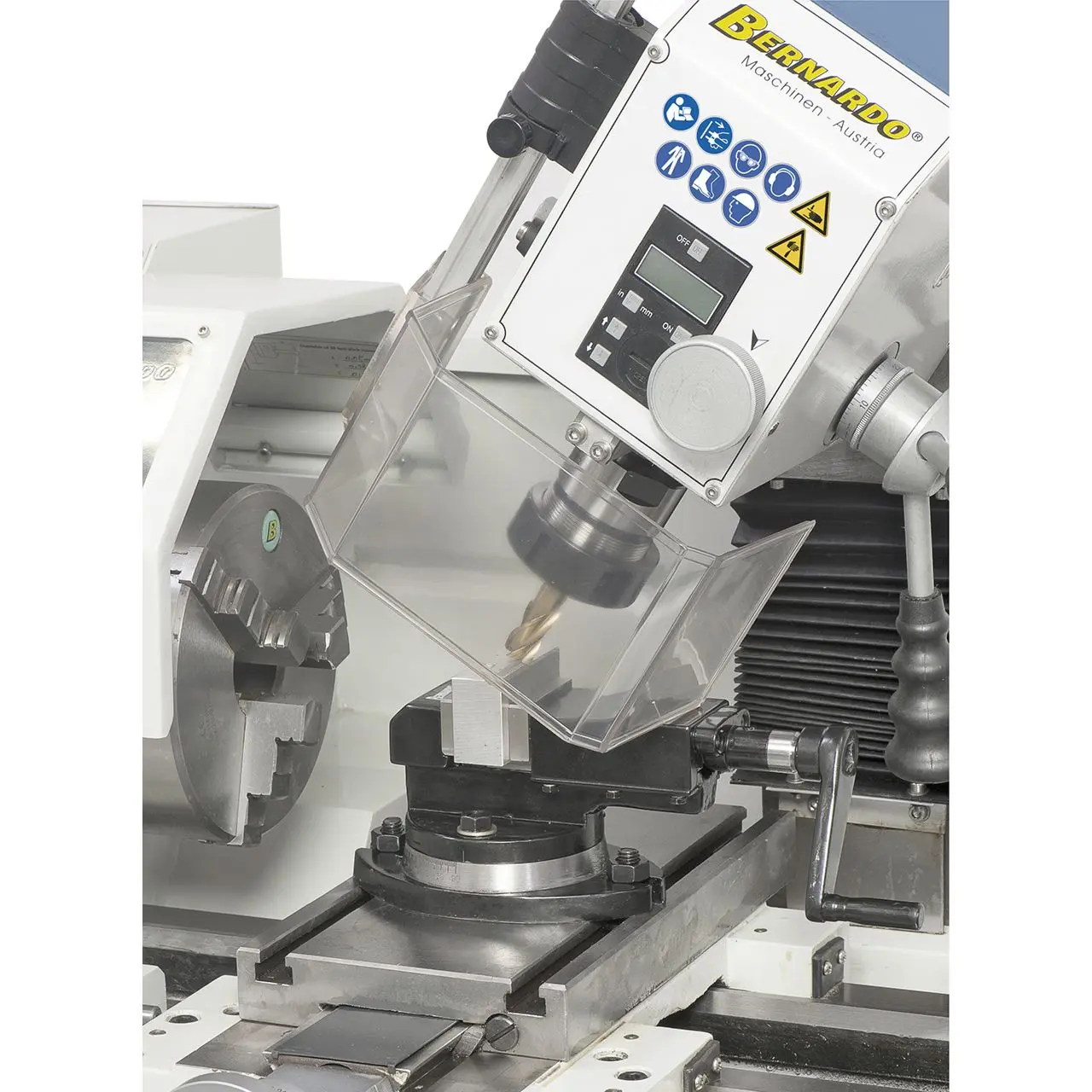

• Obojstranné natáčania frézovacie hlavy pre uhlové vŕtanie, frézovanie úkosov, atď.
• Posuv pinoly pomocou držadlá, jemný posuv ručným kolieskom
• Jednosmerný 3-fázový motor s frekvenčným meničom pre vyšší výkon a veľký krútiaci moment

Súčasti dodávky kombinovaného sústruhu Bernardo

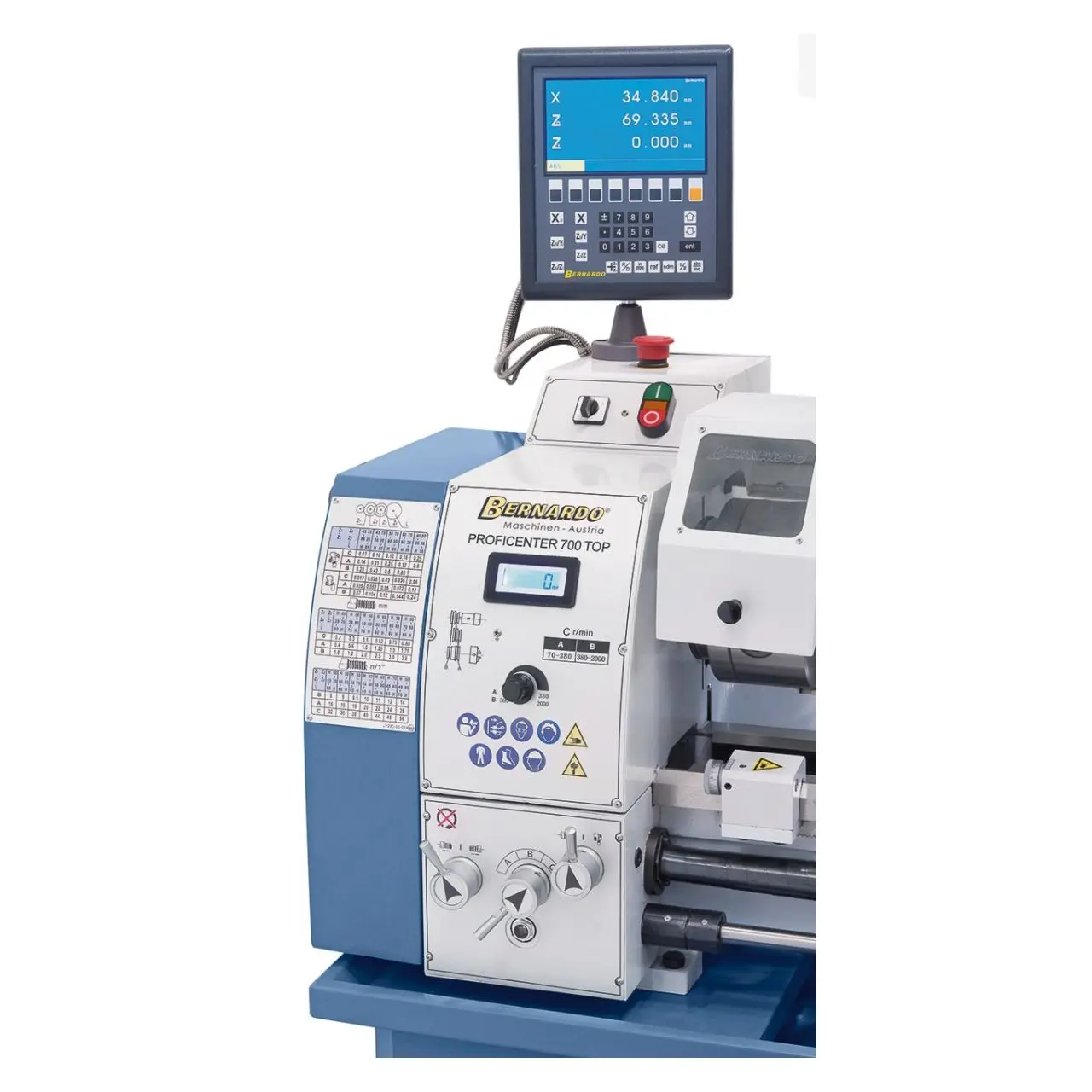

• 2-osé digitálne odmeriavanie polohy i200 s LCD displejom

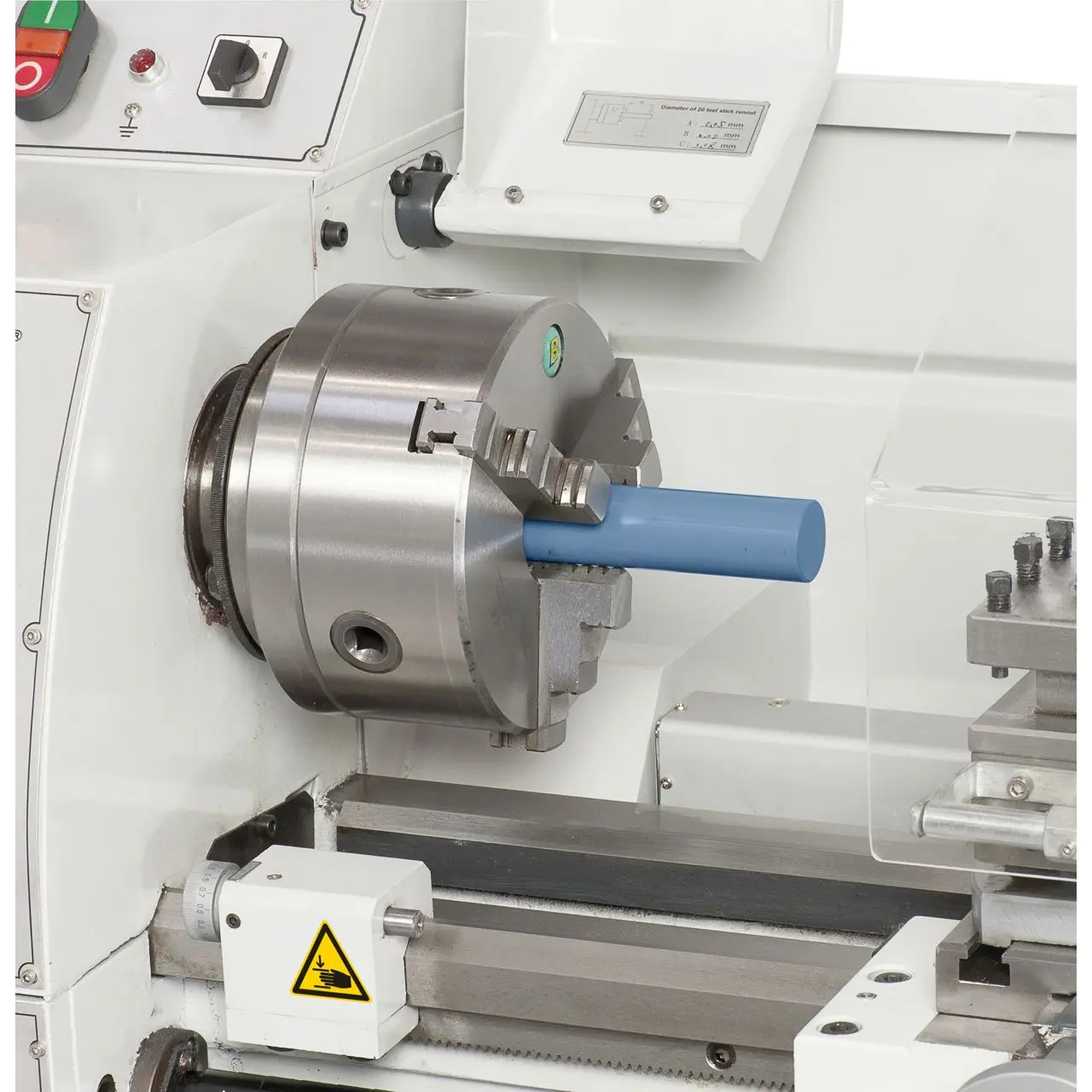

• 3-čeľusťové skľučovadlo DK11-160 mm
• Príruba sk líčidlá 160 mm
• Skľučovadlo s kľučkou 1 ÷ 13 mm/B 16
• Upínací tŕň MK 2/B 16
• Pevné hroty

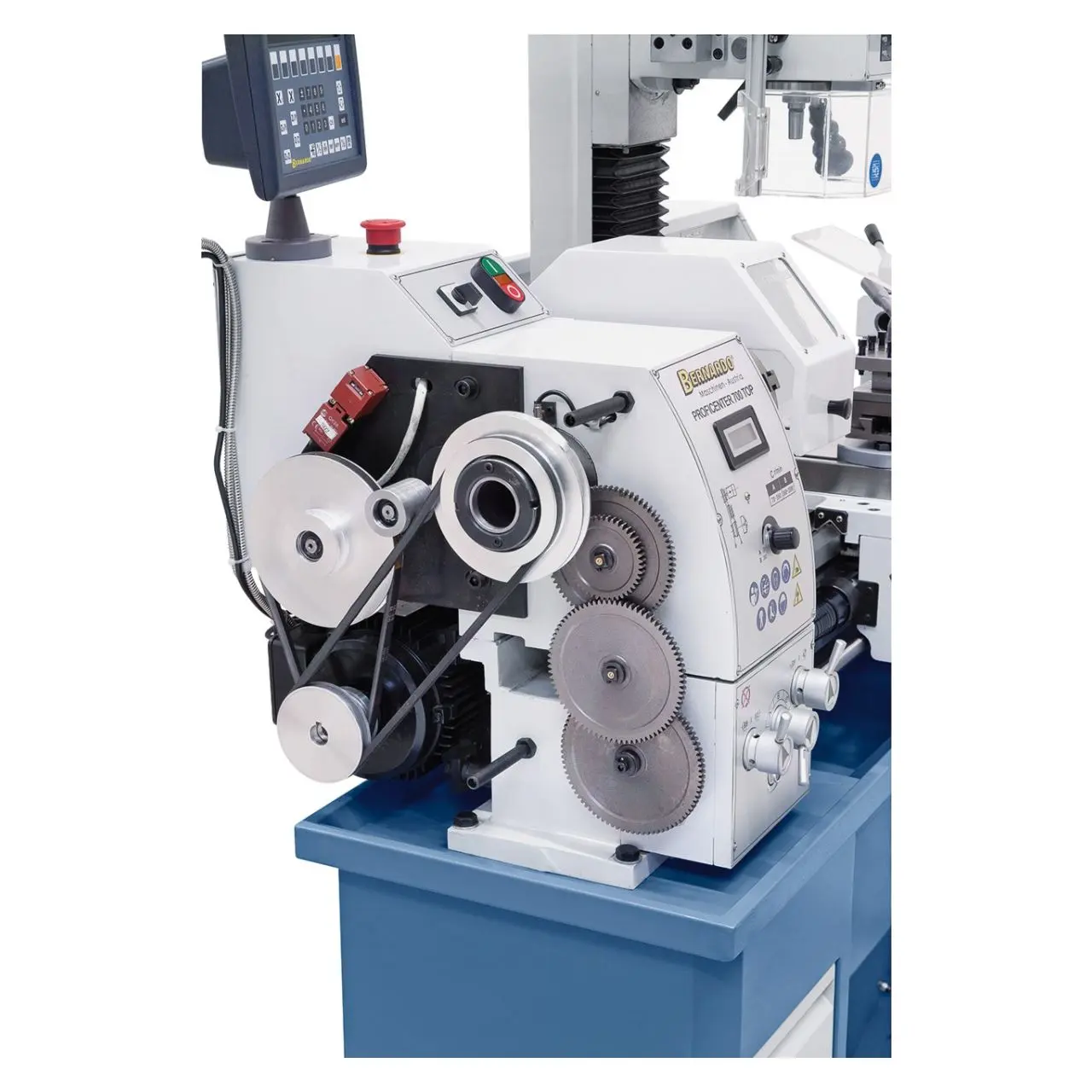

• výmenná kolesá (pre sústruženie závitov)

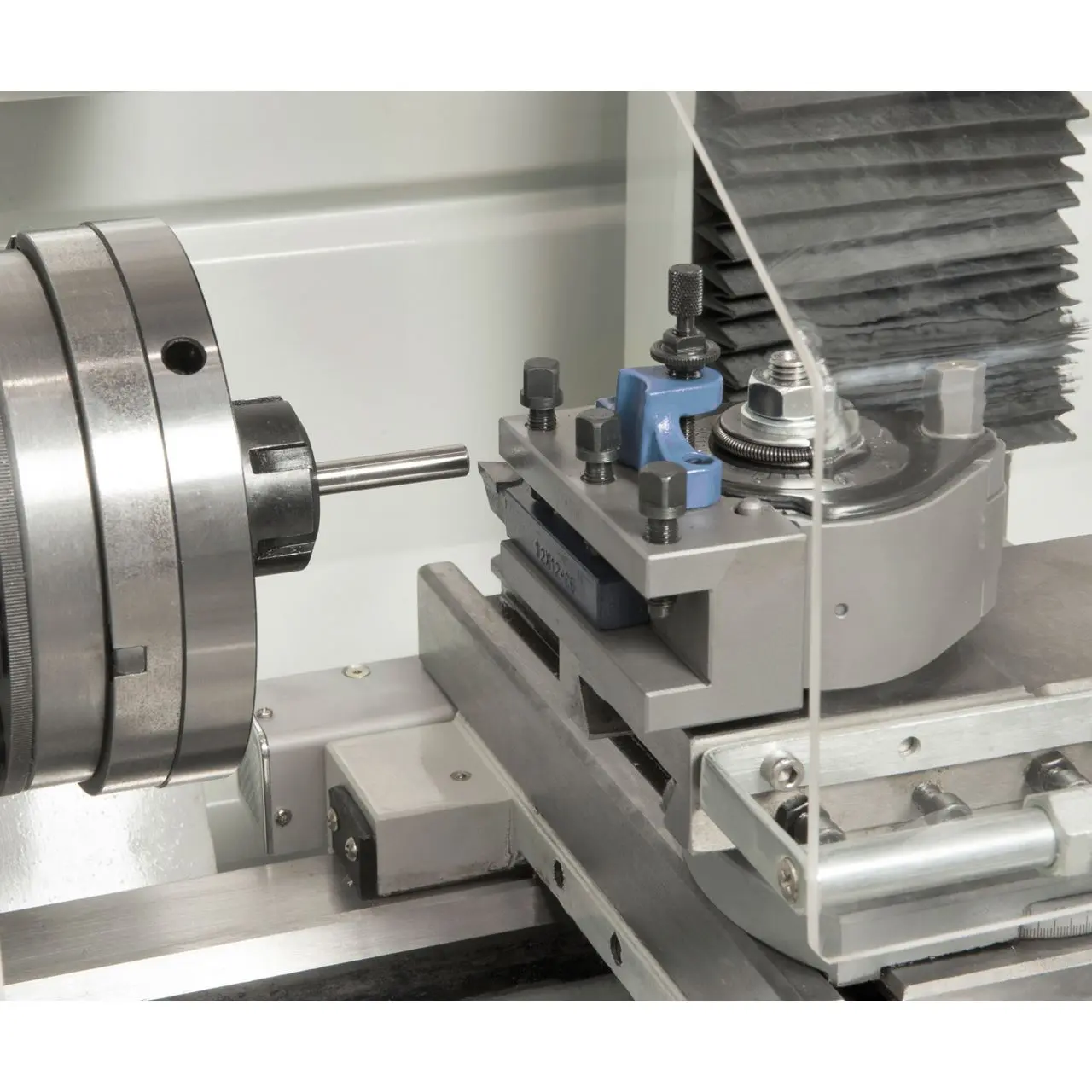

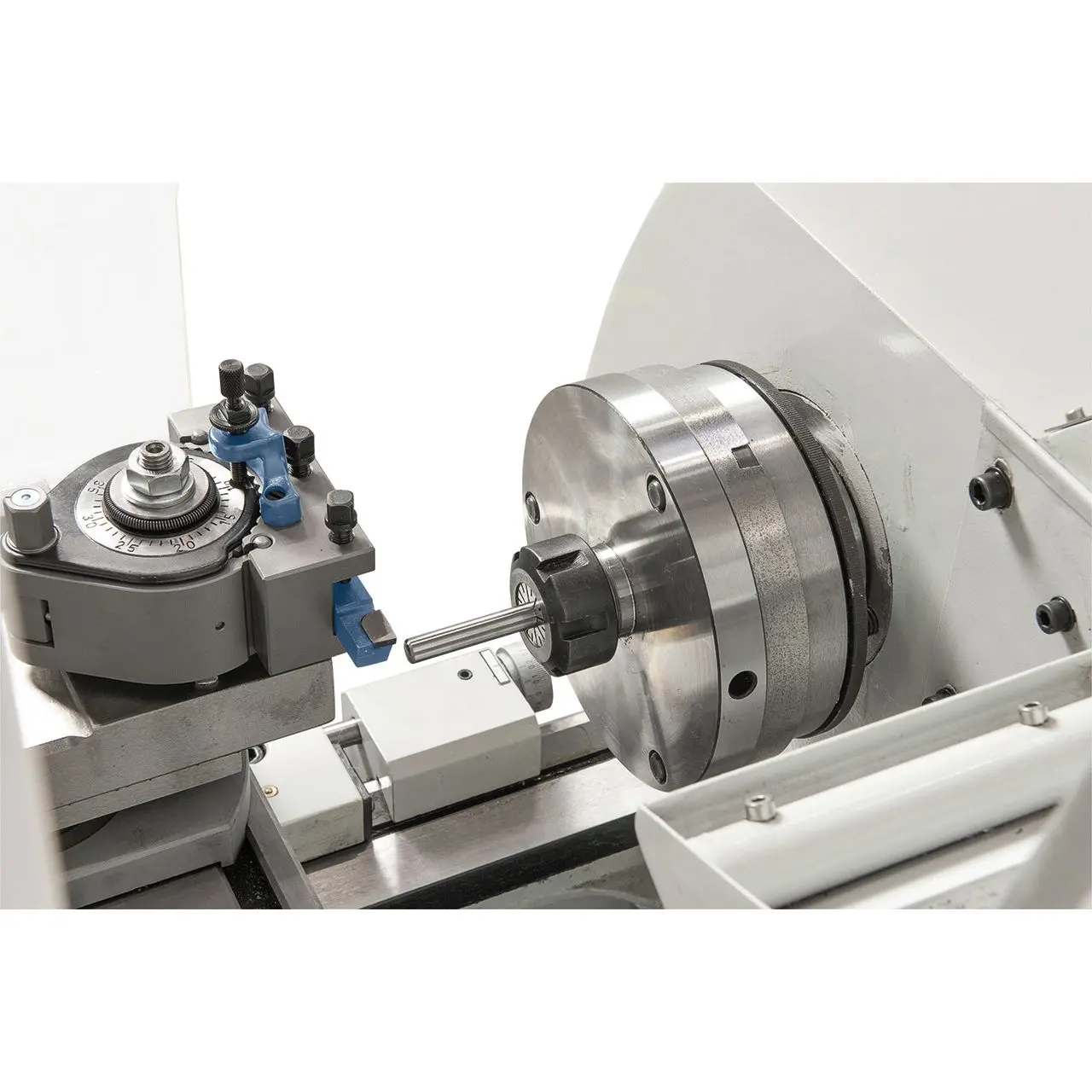

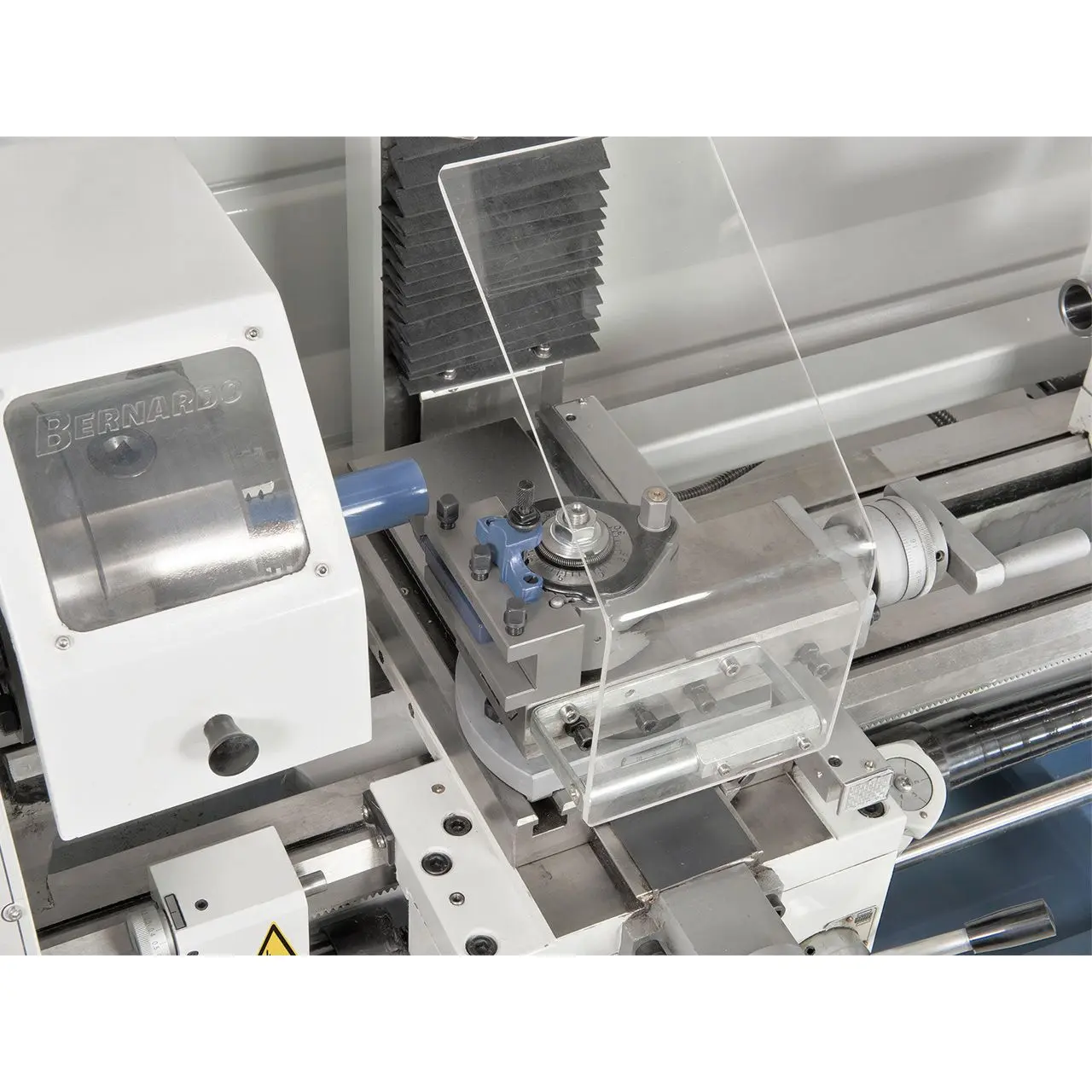

• Štvorstranný otočný nožový držiak
• Klzná spojka

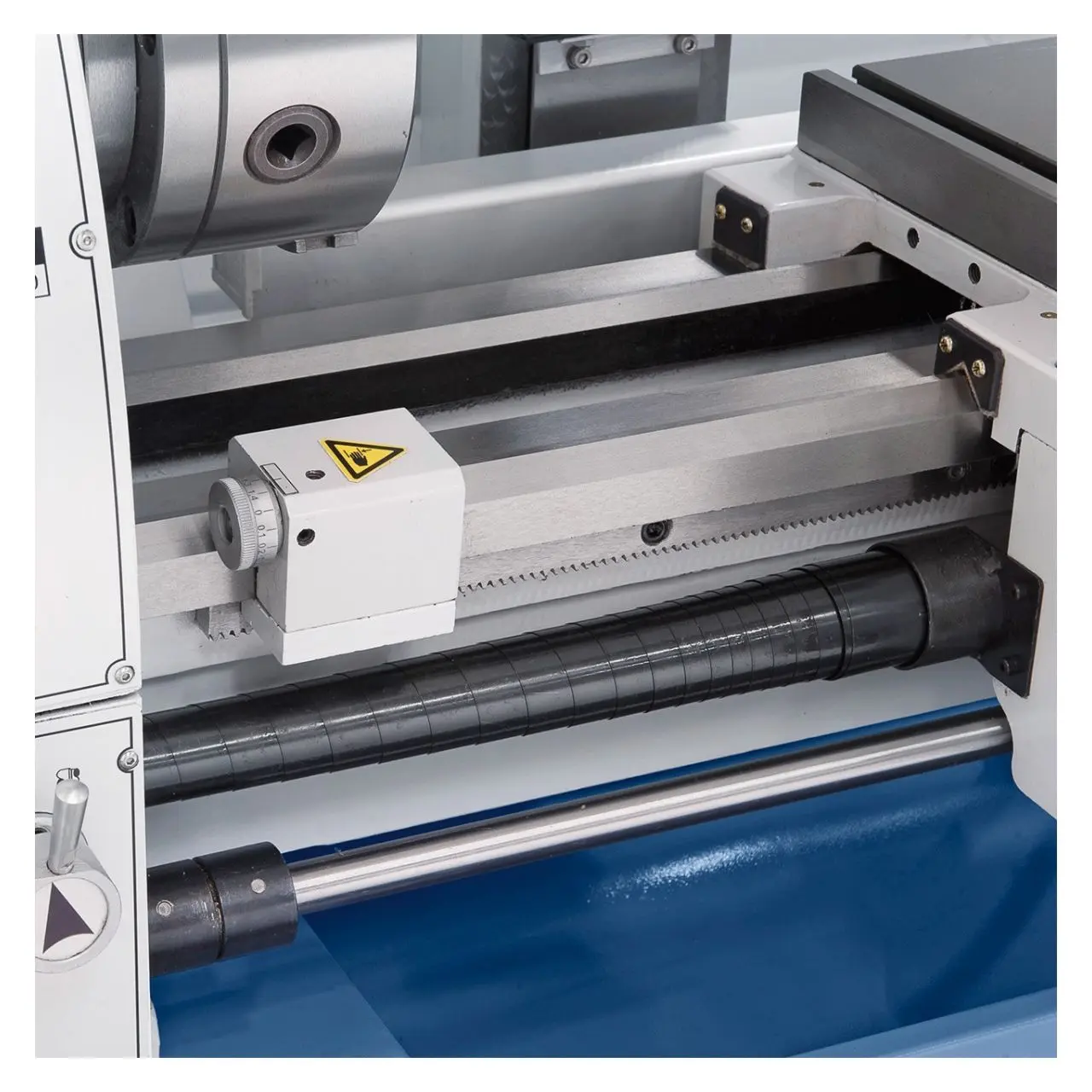

• Mikrometrický pozdĺžny doraz

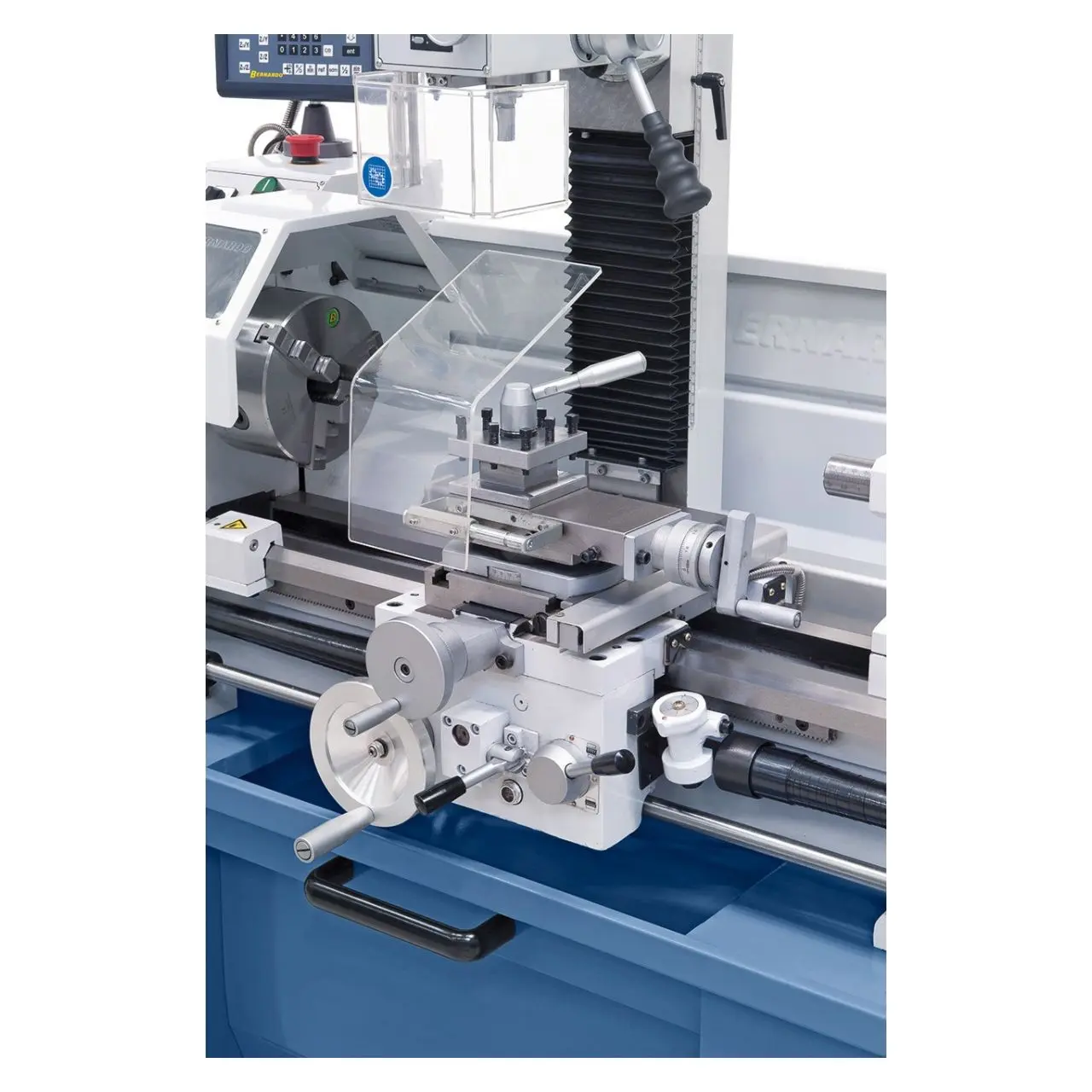

• Priečne sane s vrchným suportom
• Frekvenčný menič
• Uťahovací skrutka M 10 vo vretene
• Indikátor závitov
• Digitálne zobrazenie zdvihu vretena
• Digitálny ukazovateľ otáčok

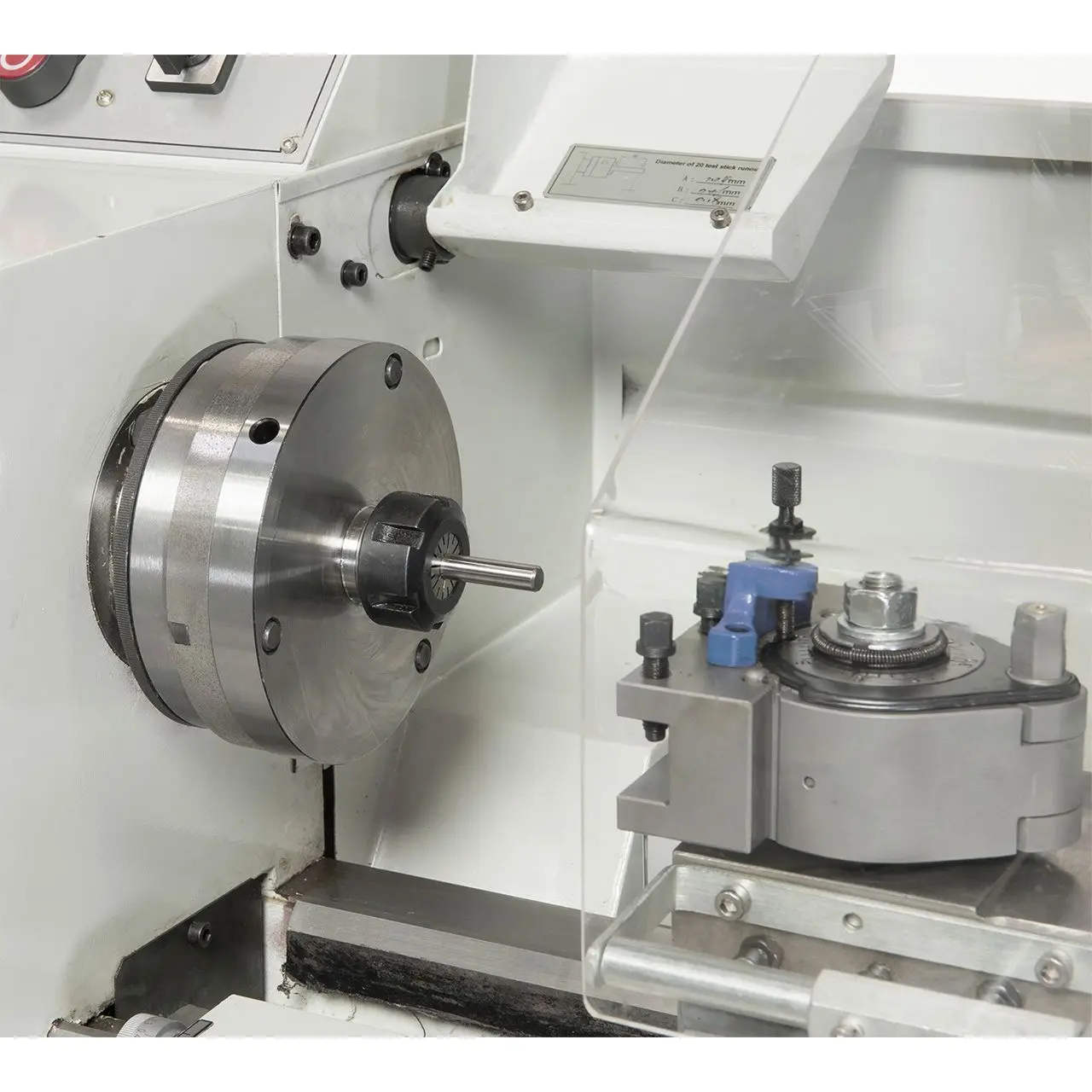

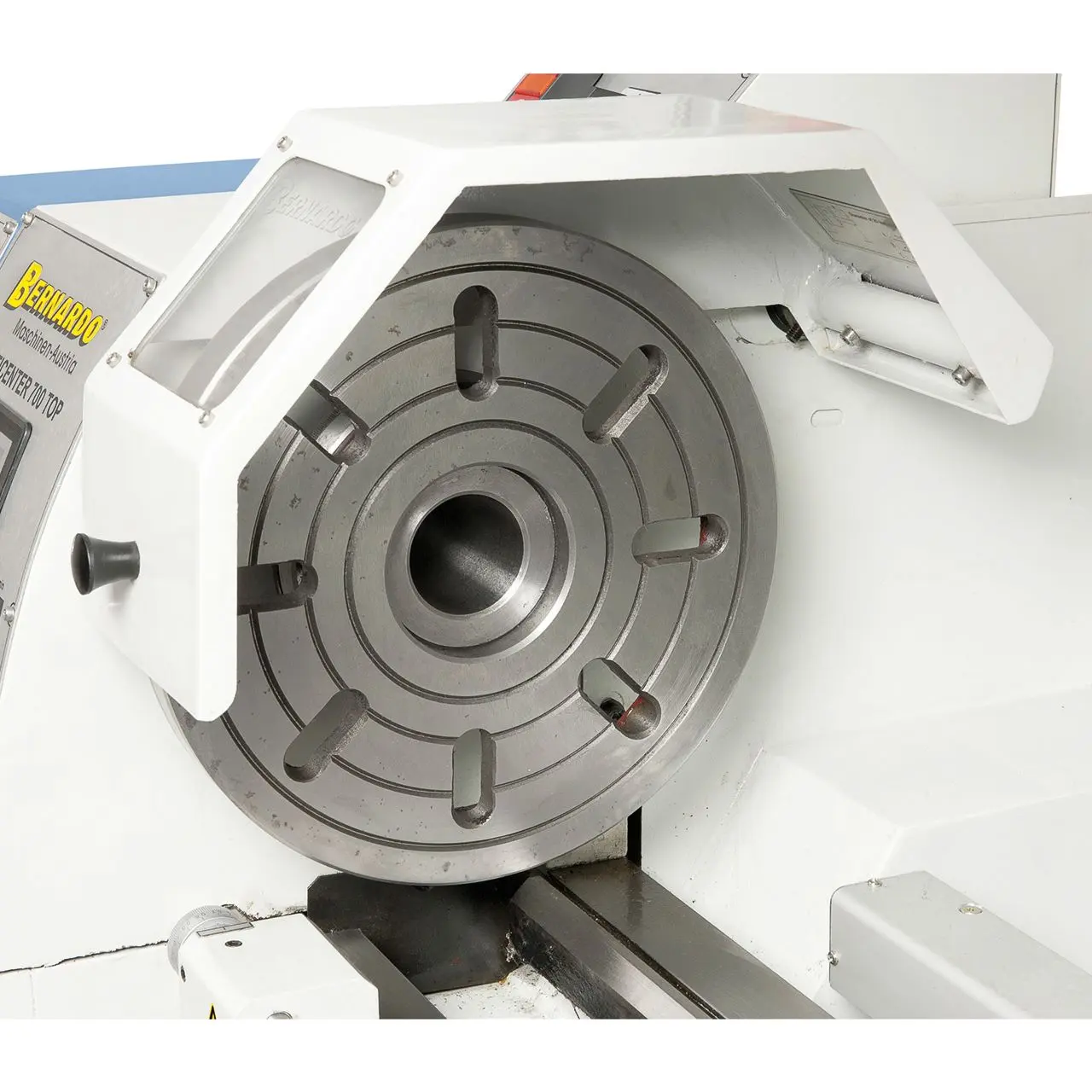

• Ochranný kryt skľučovadla
• Ochranný kryt ťažného skrutky
• Podstavec(BER561061)nie je súčasťou štandardnej dodávky
• Obslužné a servisné náradie
