• Pre ER 32 klieštiny DIN 6499 [mm]: 2 ÷ 20
• Upínací kužeľ: SK 50

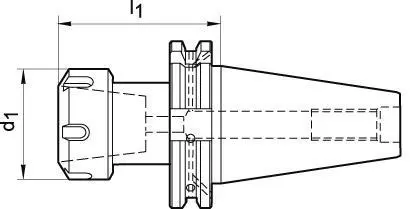

• Dĺžka l₁ [mm]: 70
• Priemer d₁ [mm]: 50
• Presnosť kužeľa: AT3
• Obvodová hádzavosť [μ]: ≤ 10
• Drsnosť povrchu kužeľa [mm]: Ra ≤ 0,001
• Tvrdosť po kalení [HRC]: 58 ± 2
• Upínanie nástrojov: DIN69871
• Tvar: AD/B
• Kvalita vyváženia G 6,3 pri 15 000 U.min^-1

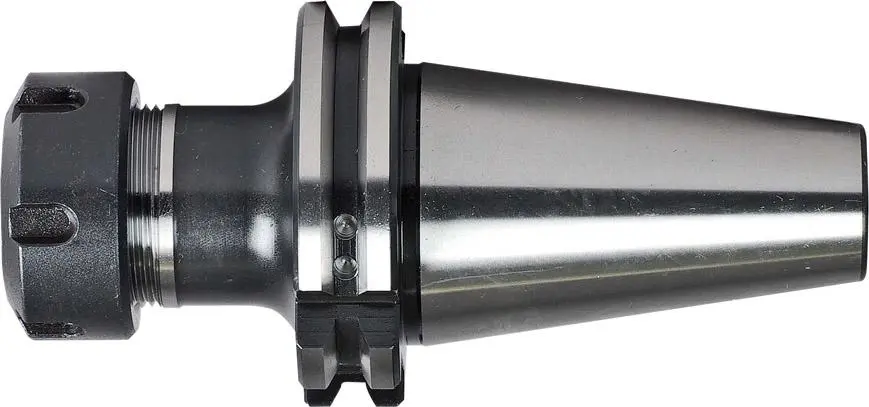

Klieštinový upínač Fortis typ ER

• Prevedenie: Z legovanej cementované ocele, s pevnosti v ťahu v jadre cca 950 N.mm^-2 a hĺbkou zakalenie min. 0,5 mm.
  Kužeľ v zhode s DIN 254
• Použitie: Na upnutie nástrojov s valcovou stopkou a bočné unášací plochou v zhode s DIN 1835-B a DIN 6535-HB
• Rozsah dodávky: Klieštinový upínač komplet s upínacou maticou
