• Výkon motora (vertikálne vreteno) [W]:  2 200
• Výkon motora (horizontálne vreteno) [W]:2 200
• Veľkosť stola [mm]:1 325 x 320
• Upnutie vretena:ISO 40
• Počet otáčok vretena (vertikálne) [U.min^-1]:(8) 90 ÷ 2 000
• Počet otáčok vretena (horizontálne) [U.min^-1]:(12) 40 ÷ 1 300
• Zdvih pinoly [mm]:120
• Dráha pojazdu pozdĺžne (x) [mm]:1 000
• Dráha pojazdu priečne (y) [mm]:290
• Dráha pojazdu vertikálne (z) [mm] :400
• Vzdialenosť vreteno/stôl [mm]:120 ÷ 520
• Vyloženie [mm]:150 ÷ 770

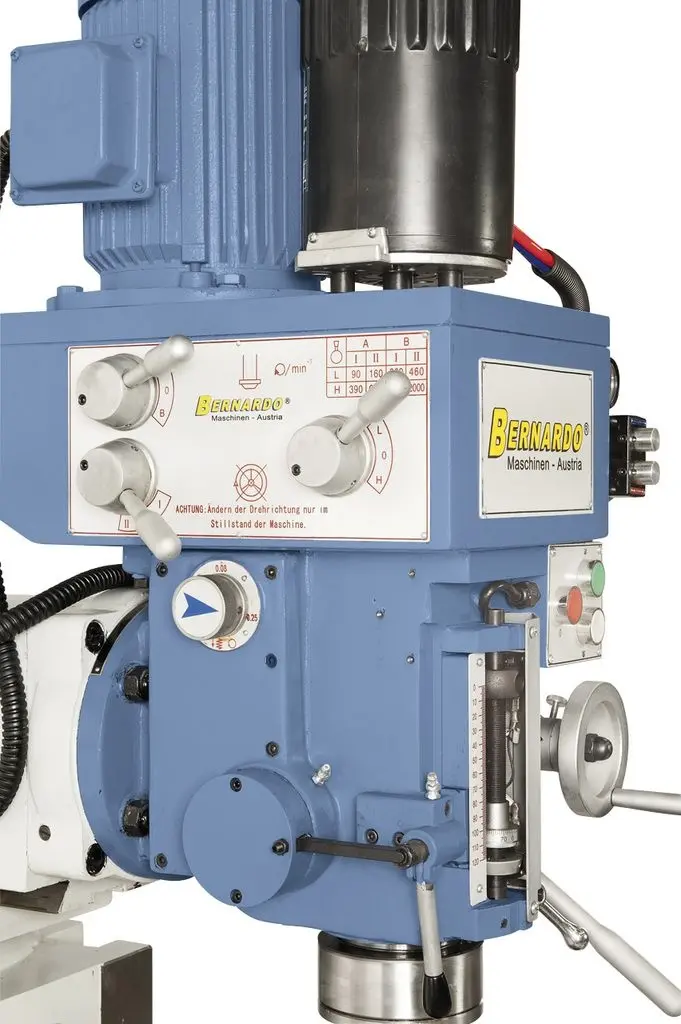

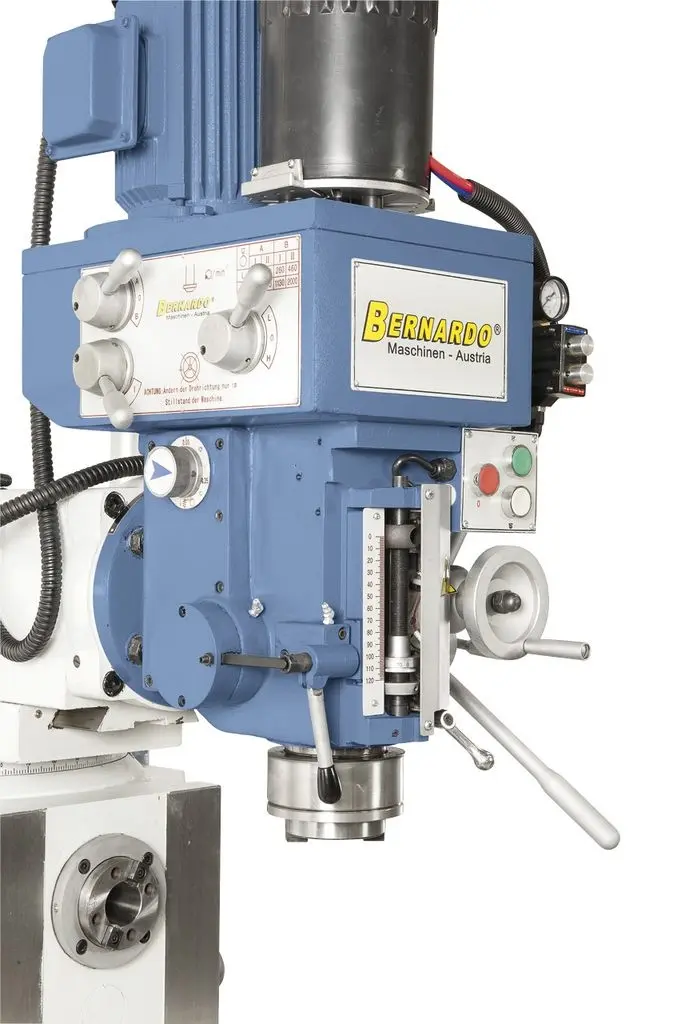

• Hlava vretena natáčacie [°]:± 90
• Veľkosť T-drážok:14 mm
• Rozmery (š x h x v) [mm]:2 030 × 1 960 × 2 400
• Hmotnosť ca. [kg]:2 175

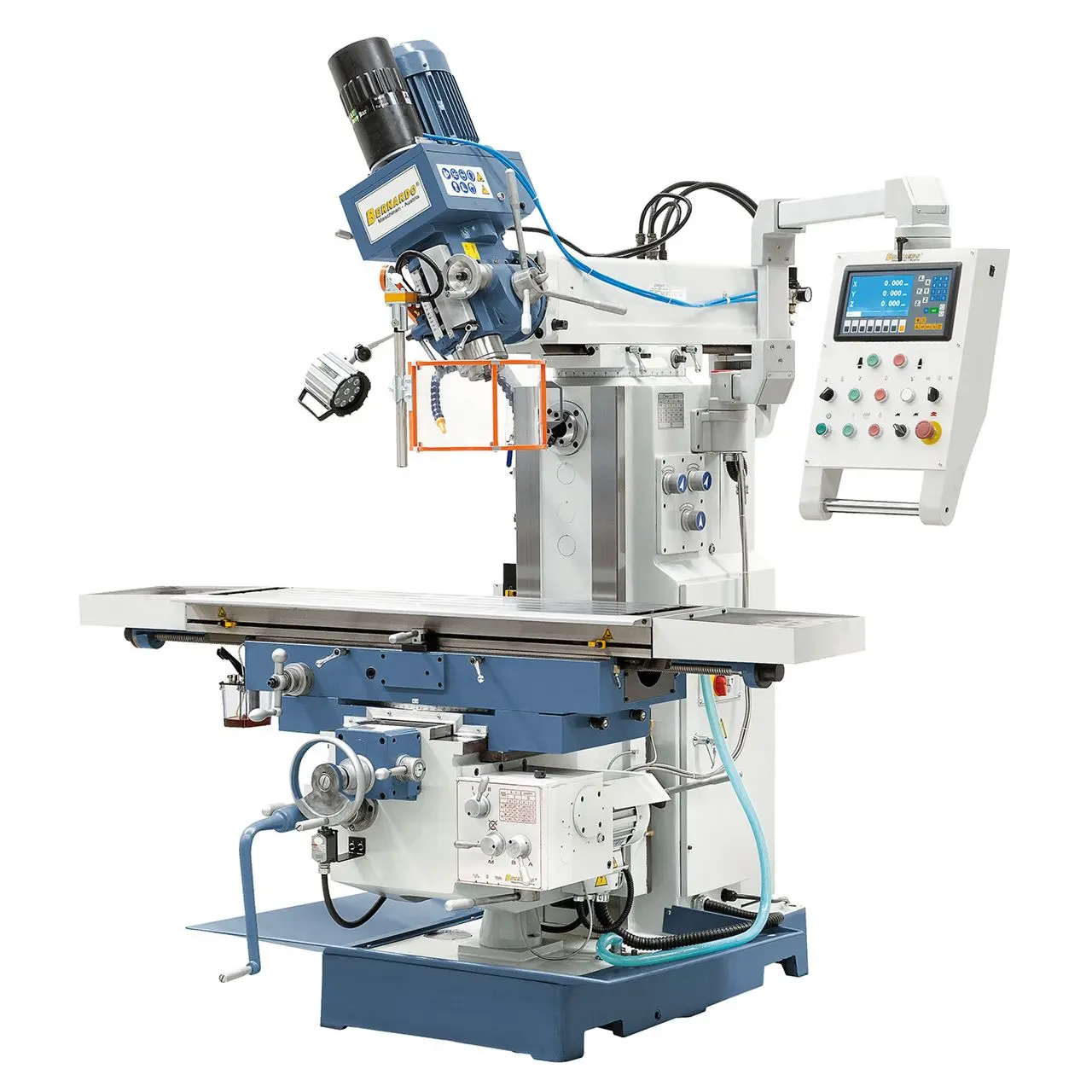

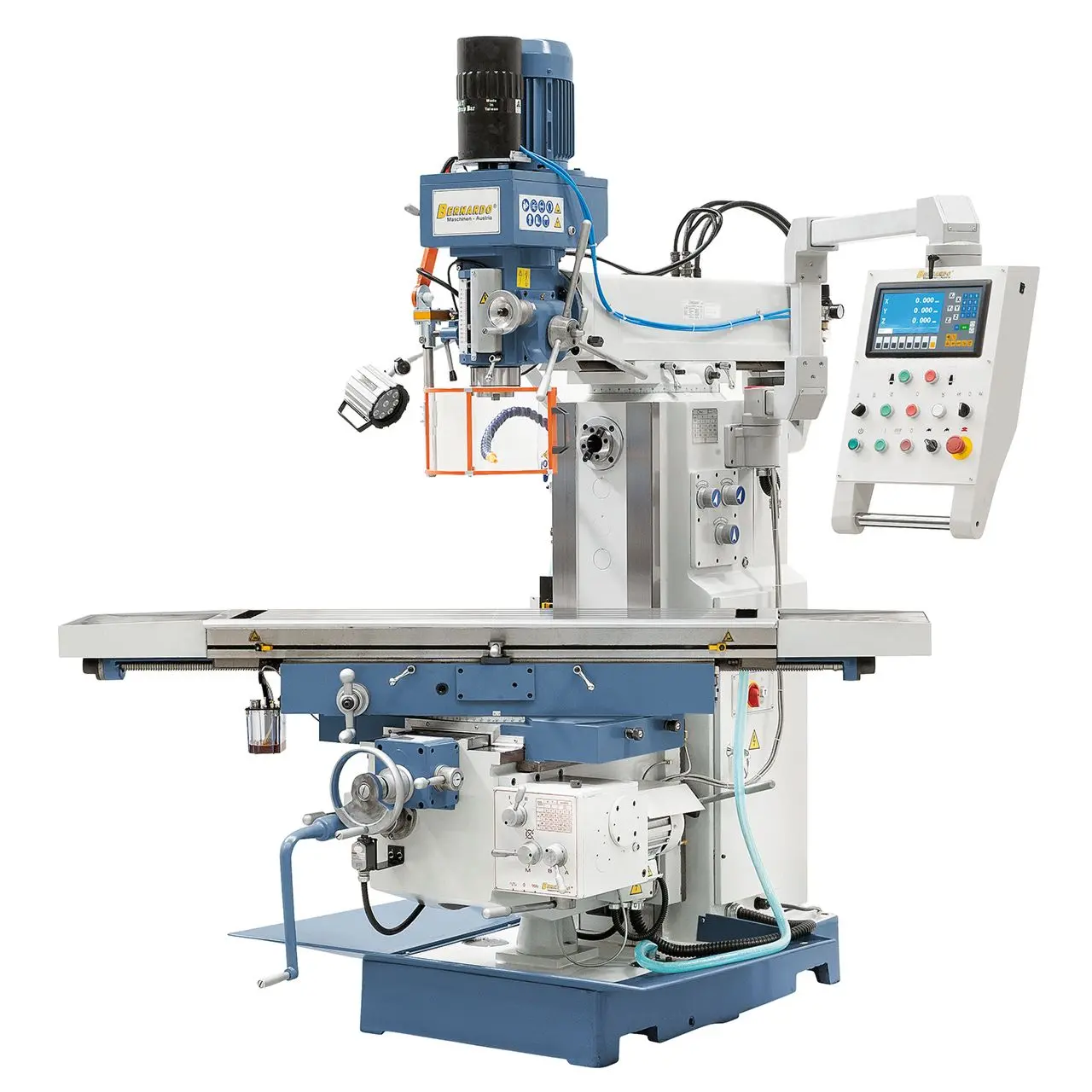

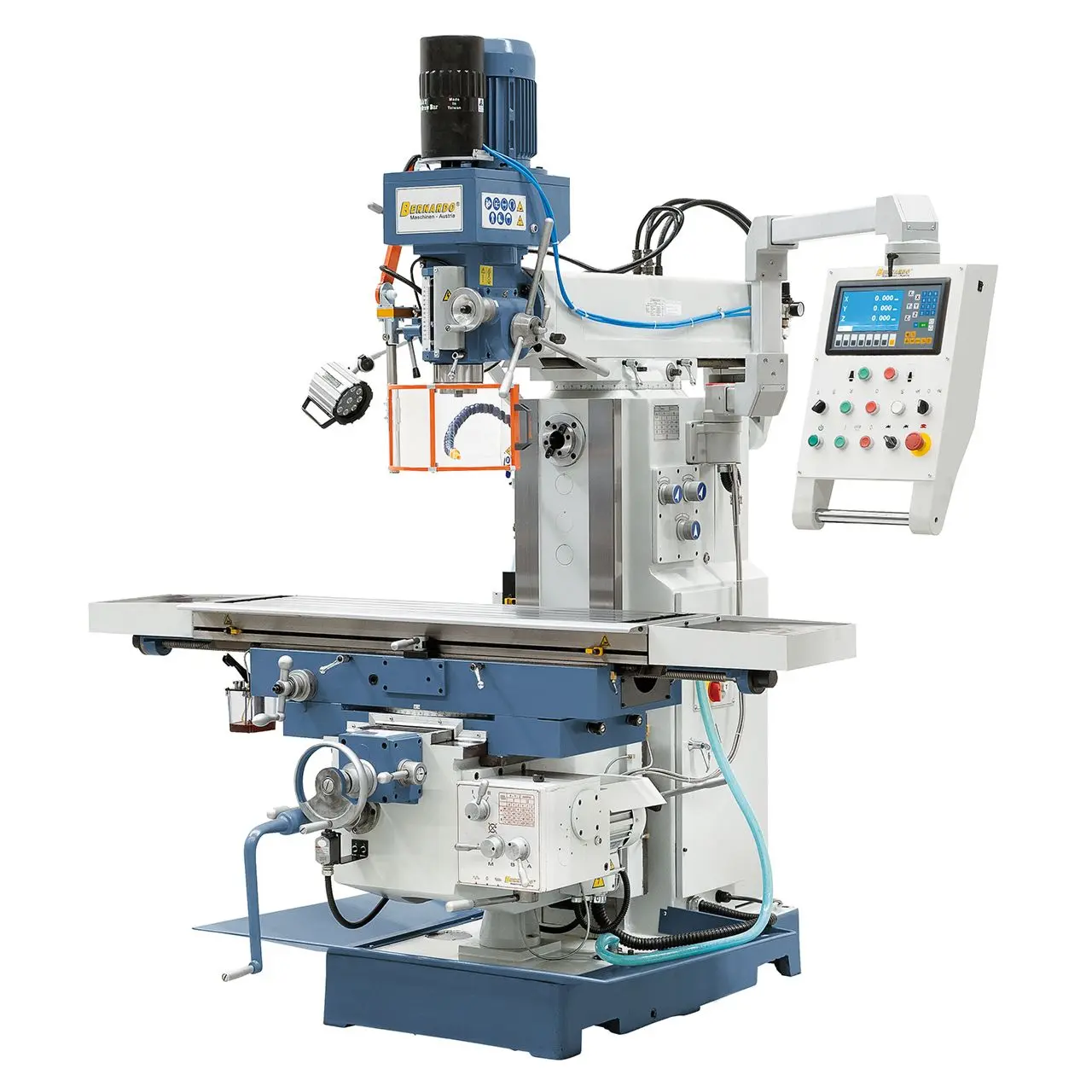

Univerzálna frézka Bernardo UWF 95 N s digitálnymodmeriavaním a pneumatickým upínaním nástrojov

Fréza na kov UWF 95 N je vybavená posuvy v osiach X a Y,zdvihom stola v osi Z s polohovacím motorom.
Model tejto frézky ďalej ponúka pojazdovú dráhu v osi X nad 1000 mma pneumatické upínanie nástroja.

Vďaka možnosti využitia a rozsiahlemu príslušenstvo v dodávke jeoptimálne použiteľná v mechanických dielňach, opravárenskýchprevádzkach a strojárske výrobe.

Univerzálna Frézka Bernardo UWF 95 N Digital -Špecifikácie

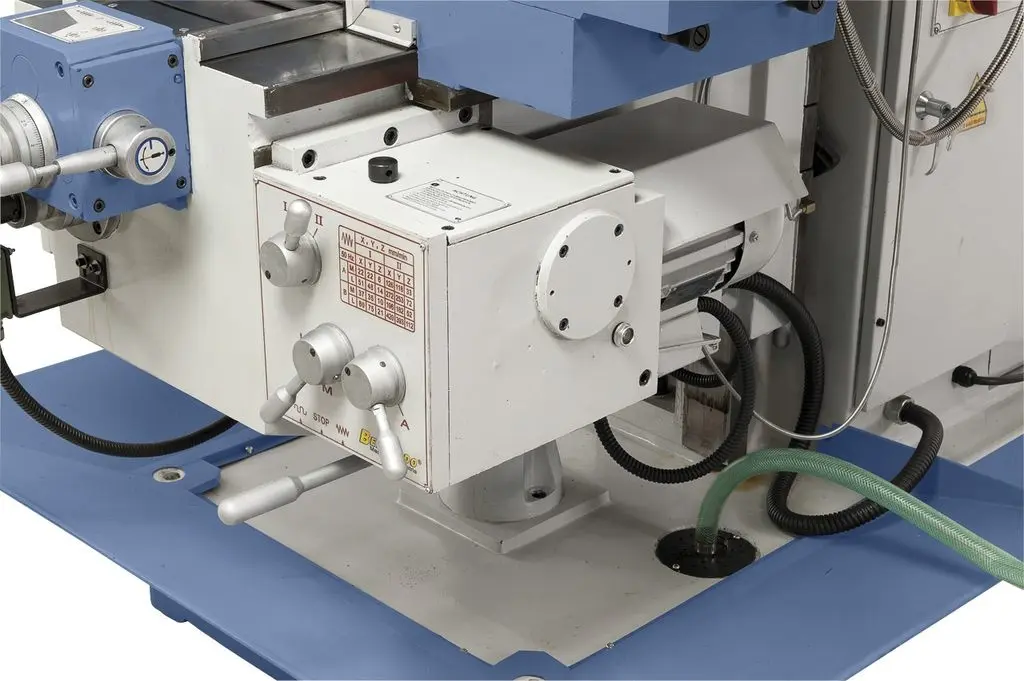

• Automatický posuv stola v osiach X a Y s rýchloposuvom (s = 1020mm/min)

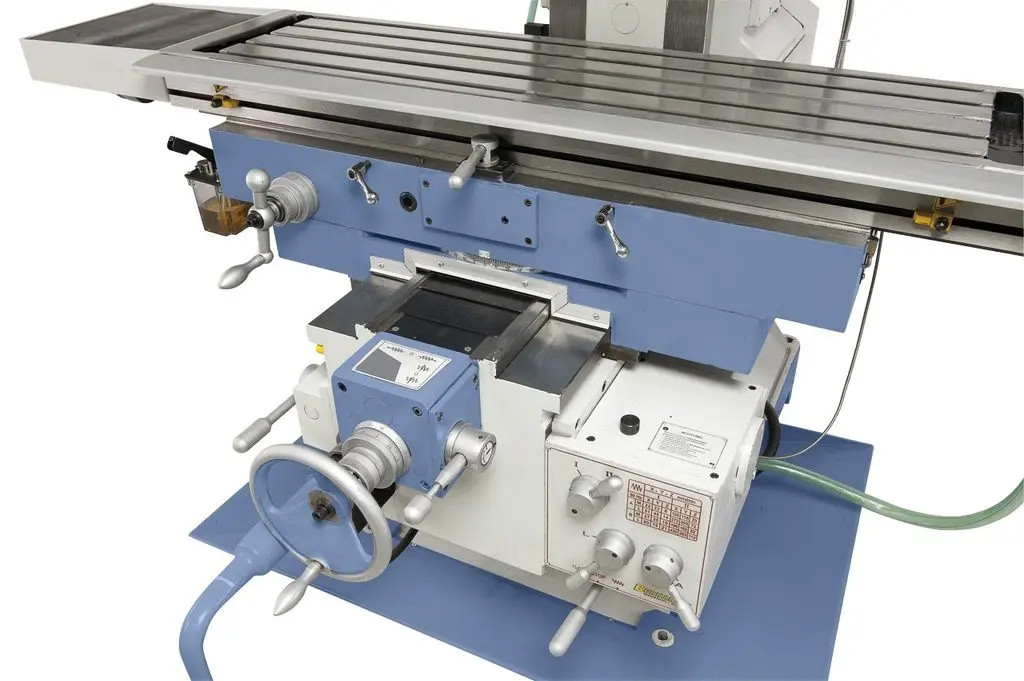

• Rozmerný krížový stôl veľkosti 1325 x 320 mm s T-drážkami

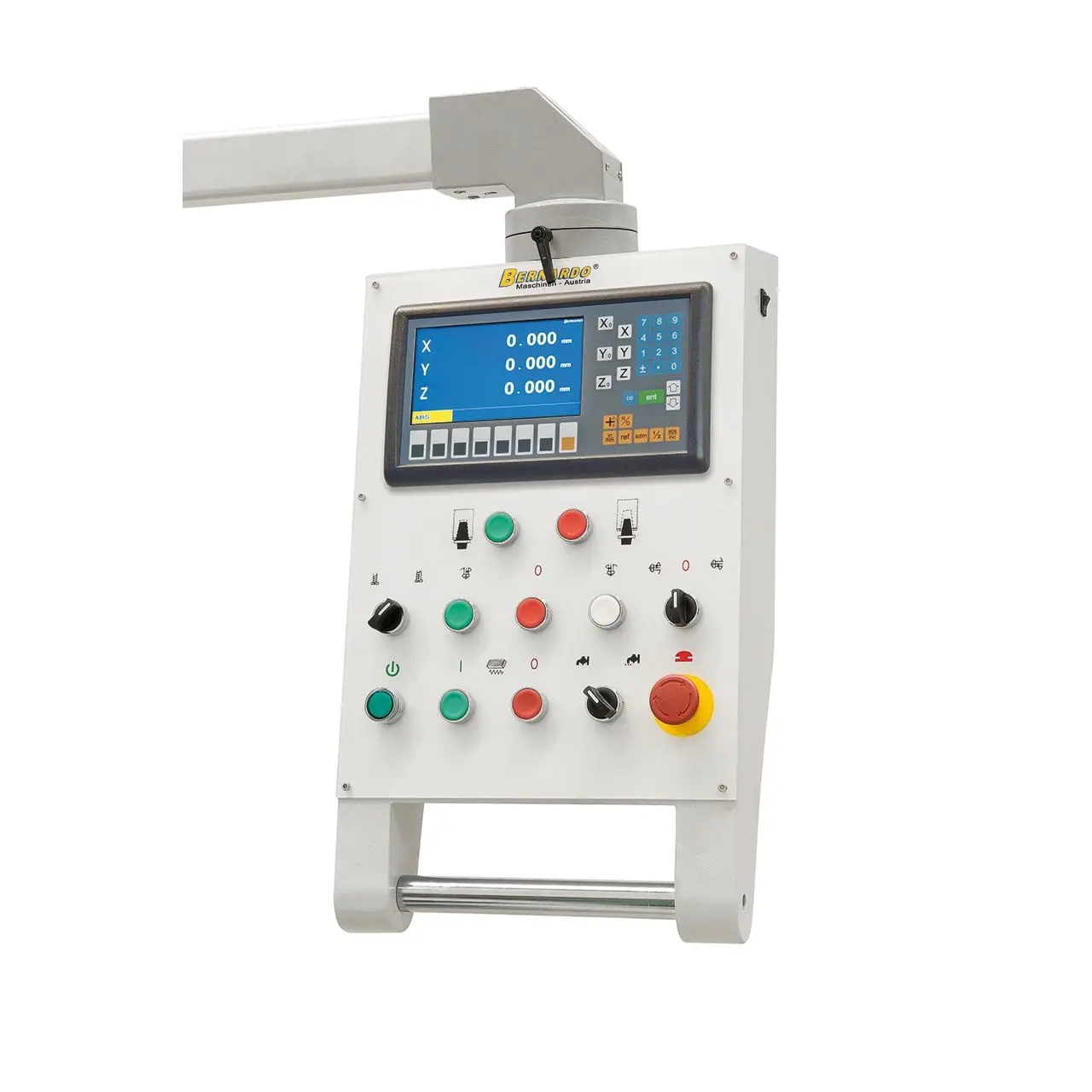

• Digitálne odmeriavanie polohy pre všetky tri osi

• Rozšírené využitie frézky horizontálne uloženým vretenom
• Automatický posuv pinoly (0,08 - 0,25 mm/ot) je súčasťoudodávky
• Dodávané s polohovacím motorom v osi Z (670 mm/min)

• Veľký rozsah základného vybavenia
• Tichý chod použitím brúsených ozubených kolies v olejovom kúpeliprevodovej skrine
• Masívne prevedenie vodiacich plôch v osiach Y a z
• Ťažká základňa stroja z liatiny pre obmedzenie vibrácií achvenia
• Pravý a ľavý chod pre rezanie závitov

Súčasti dodávky univerzálne frézky Bernardo

• Digitálne odmeriavanie pre 3-osi
• Upínacia skrutka M 16 vo vretene
• horizontálne ložisko
• Nastaviteľný ochranný kryt
• ochranný kryt pre horizontálne frézovanie
• Dlhý frézovací tŕň ISO 40/27 mm
• Dlhý frézovací tŕň ISO 40/40 mm
• Redukcia ISO 40/MK 4
• Redukcia ISO 40/MK 3
• Redukcia ISO 40/MK 2
• chlad cí systém
• Pneumatické upínanie nástrojov (DIN 2080)
• LED pracovné svetlo
• Servisné a obslužné náradie
