• Motor - výkon S₁100% [W]: 1 100/1 500
• Motor - výkon S₆40% [W]: 1 500/2 200
• Napájacie napätie [V]: 400
• Priemer vrtáka (oceľ) [mm]: 32
• Priemer vrtáka (liatina) [mm]: 40
• Priemer nožovej hlavy [mm]: 80
• Vyloženie [mm]: 280
• Počet otáčok vretena [U.min^-1]: (12) 75 ÷ 3 200
• Posuv pinoly [mm.ot^-1]: 0,10/0,18/0,26
• Upínanie vo vretene: MK 4
• Zdvih pinoly [mm]: 120
• Veľkosť stola [mm]: 730 x 210
• Veľkosti T-drážky [mm]: 14
• Vzdialenosť vreteno/stôl max. [mm]: 640
• Vzdialenosť vreteno/základňa max. [mm]: 1 190
• Dráhy pojazdov (x/y) [mm]: 380/200
• výškový posun frézovacej hlavy [mm]: 260
• Priemer stĺpa [mm]: 115
• Základňa [mm]: 365 x 375
• Rozmery (š x h x v) [mm]: 1 070 × 800 × 2 060
• Hmotnosť [kg]: 362

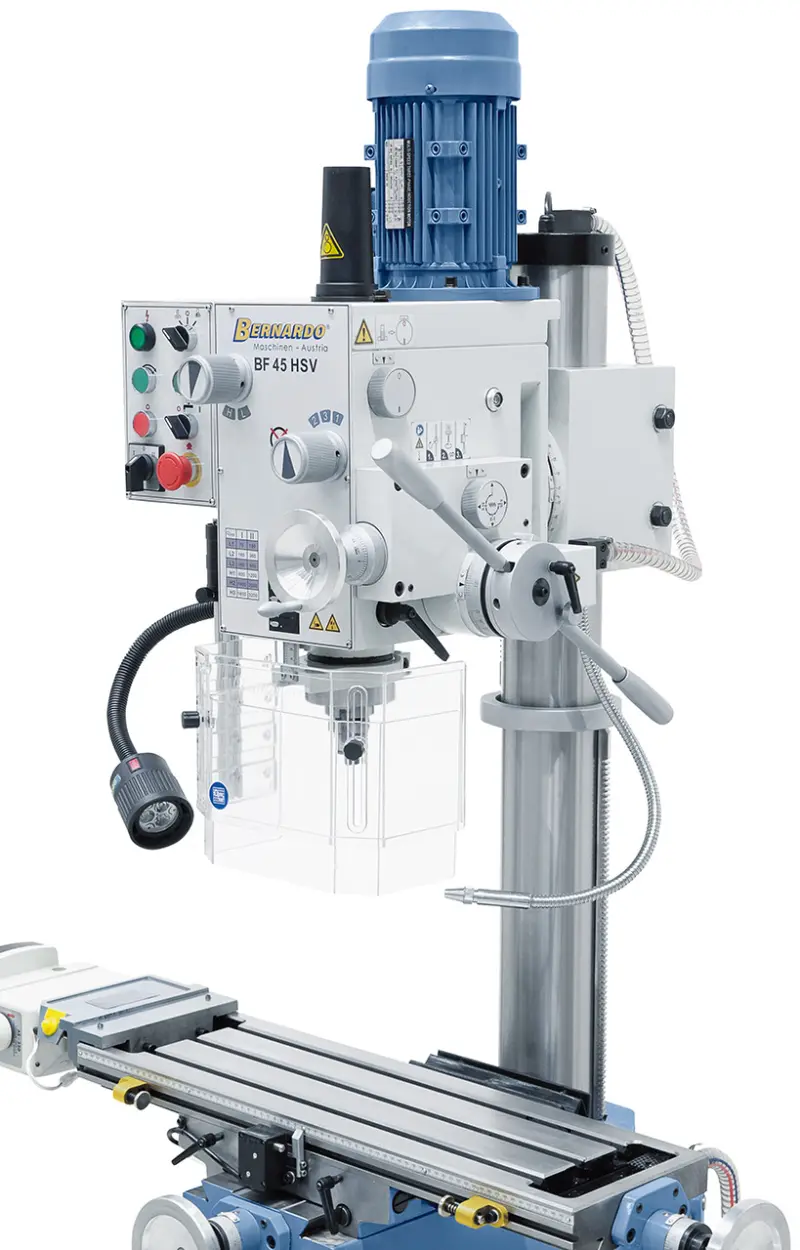

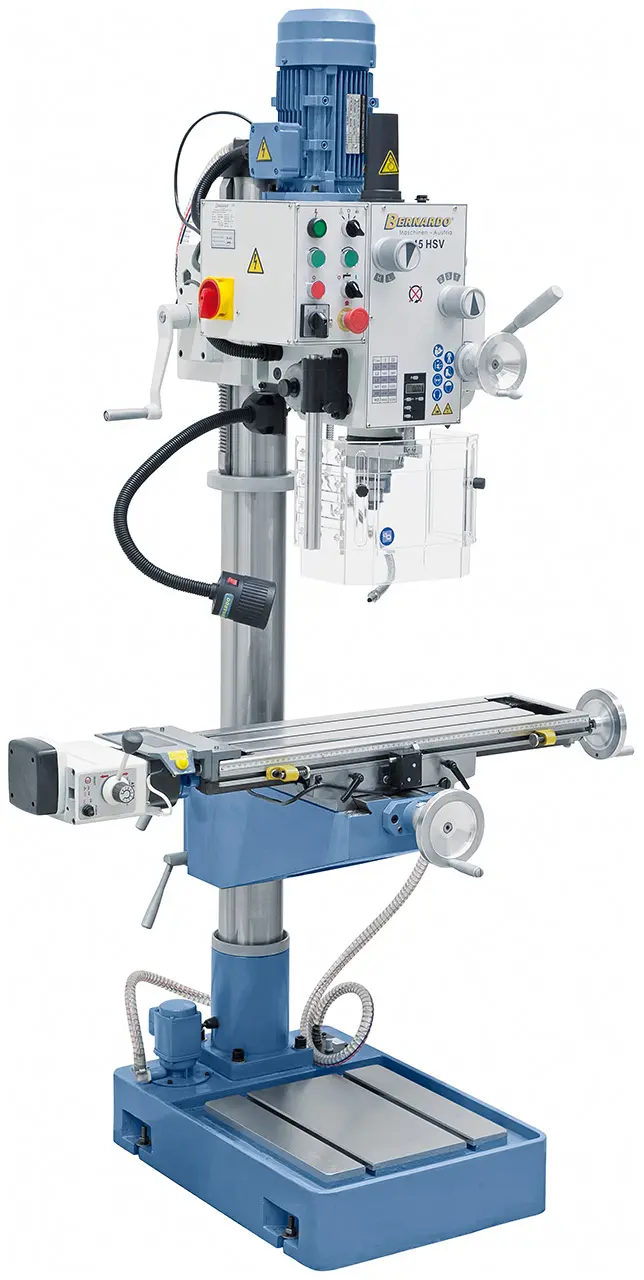

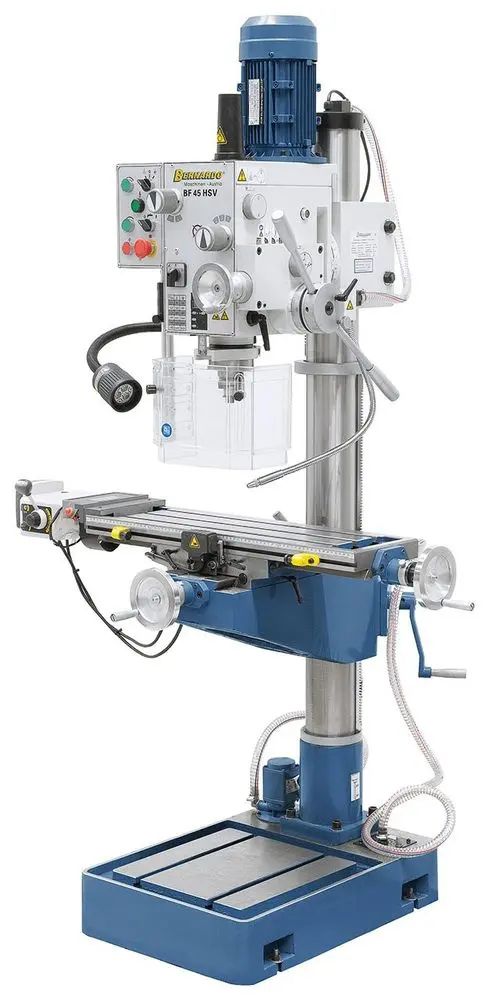

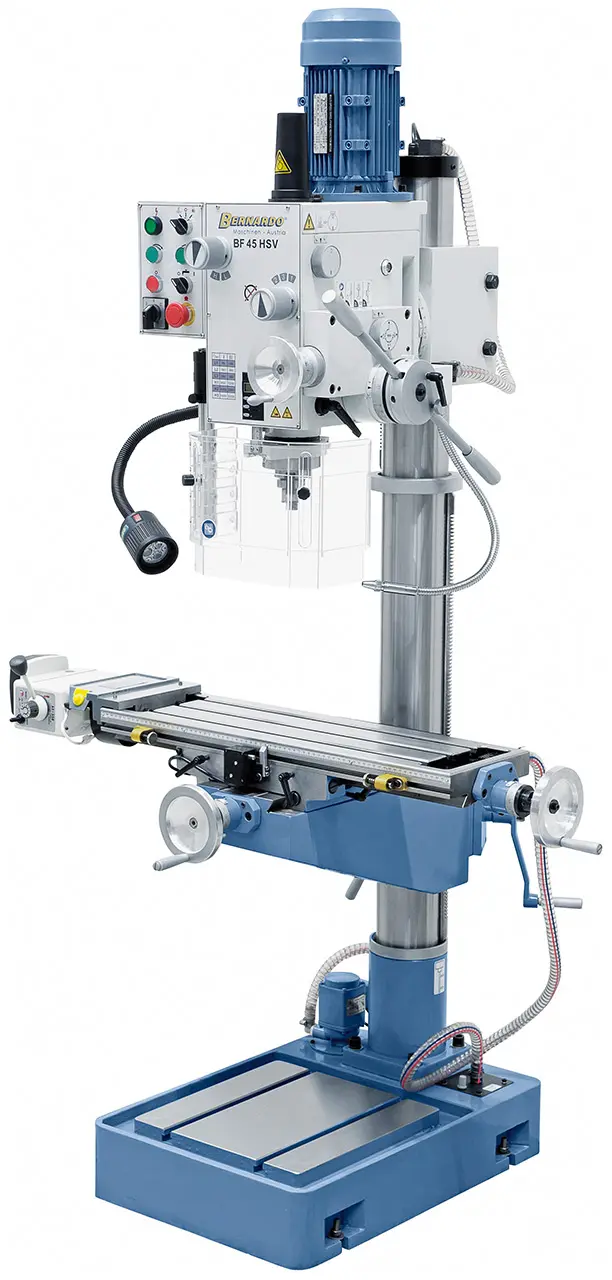

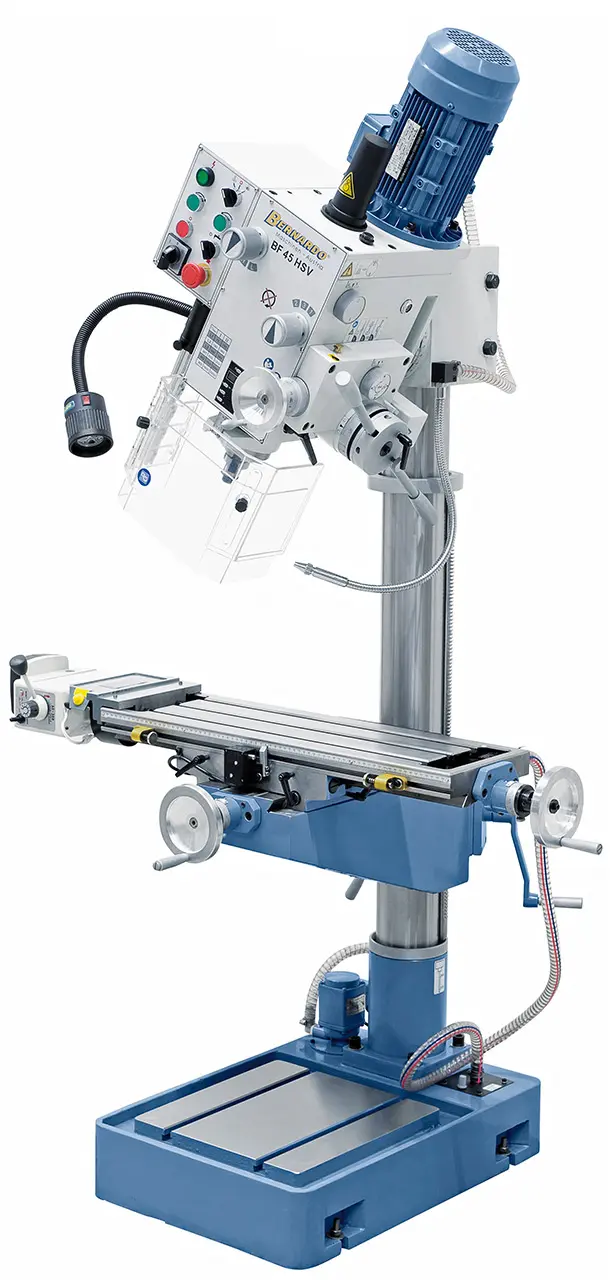

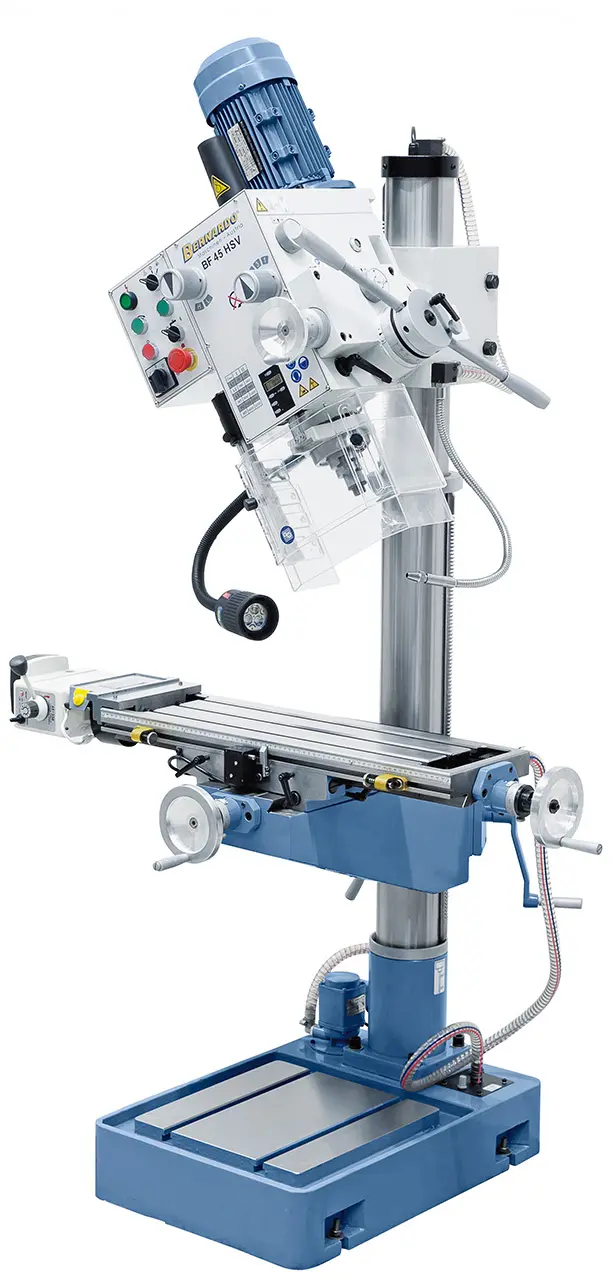

Stĺpová vrtačko-frézka Bernardo BF 45 HSV s posuvom v osi X

Presná vrtačko-frézka radu BF sa strojným posuvom pinoly, strojným posuvom krížového stola (os X) je mnohostranne použiteľná v opravárenských prevádzkach, mechanických dielňach aj v oblastiach výučby.

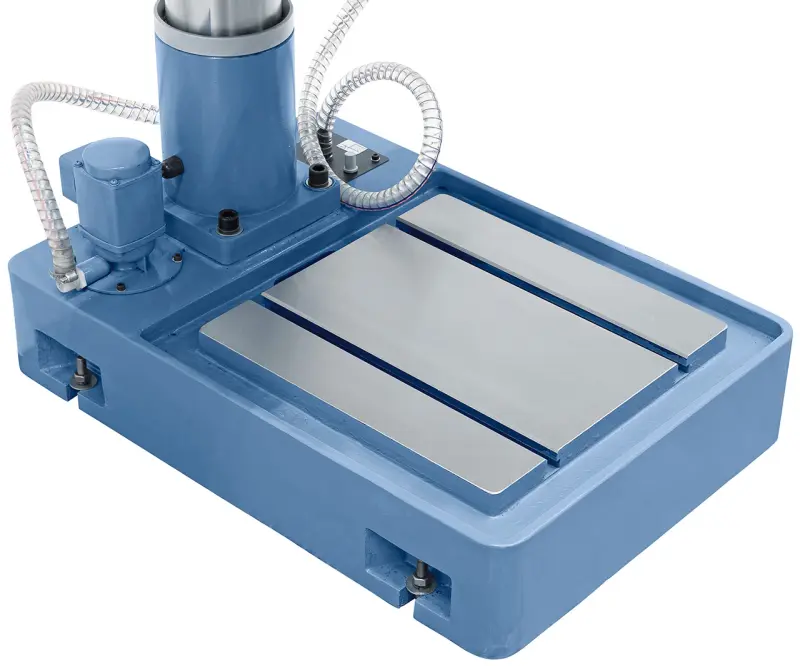

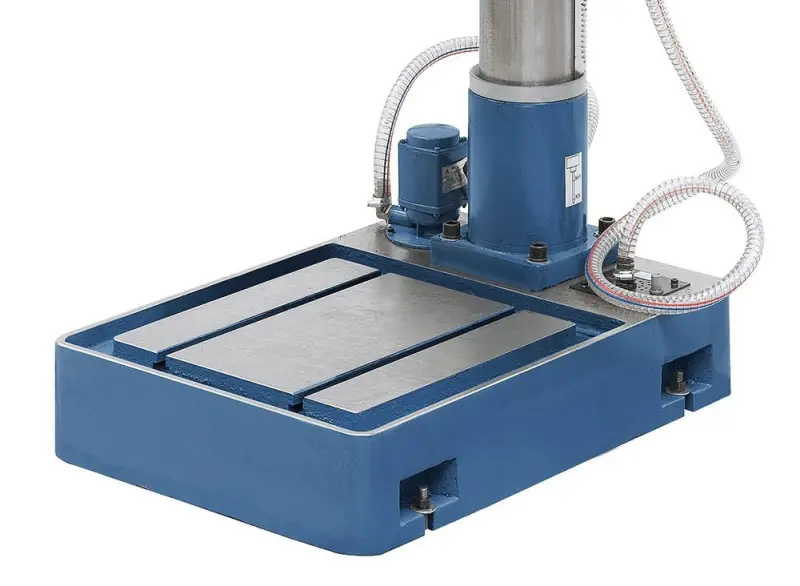

• Opracovaná základňa s T-drážkami pre upínanie vysokých obrobkov

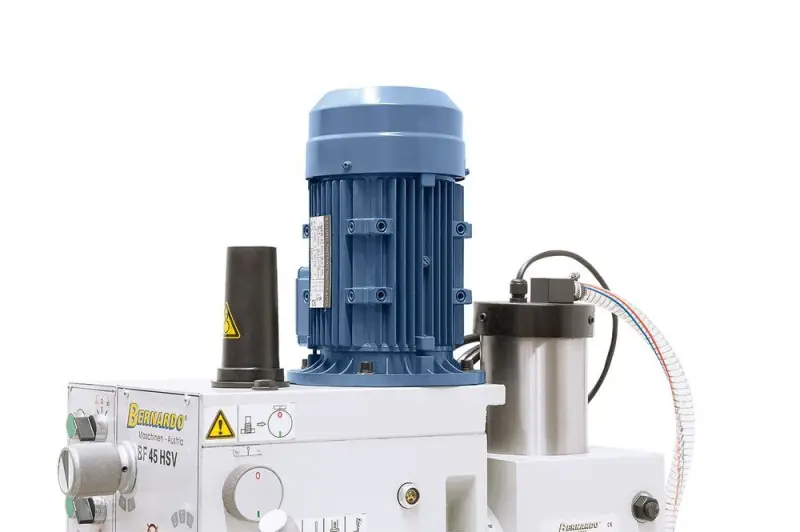

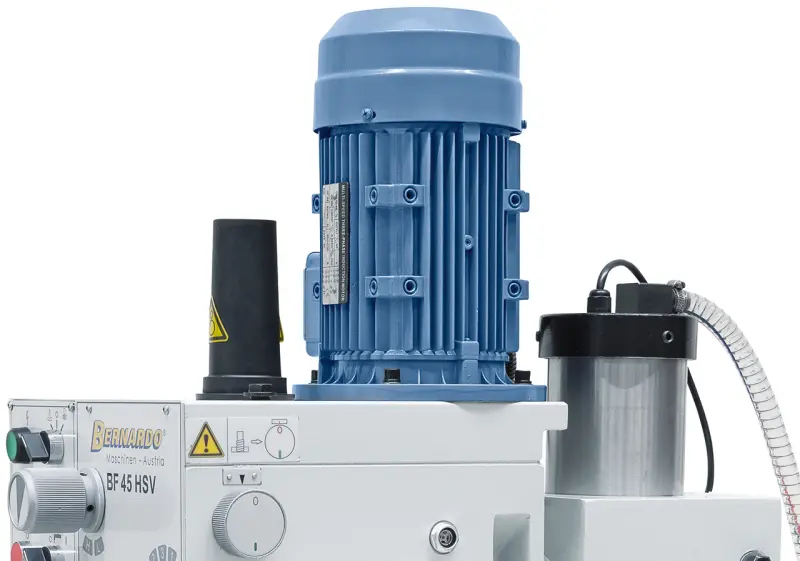

• 2stupňový motor s vysokým krútiacim momentom, 12 prepínateľnými rýchlosťami otáčok 75 - 3200 ot/min
• Pravý a ľavý chod pre závitovanie

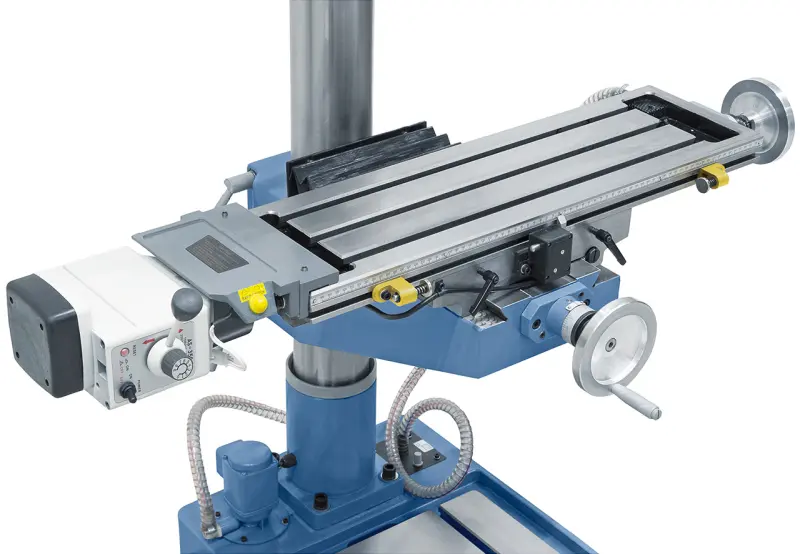

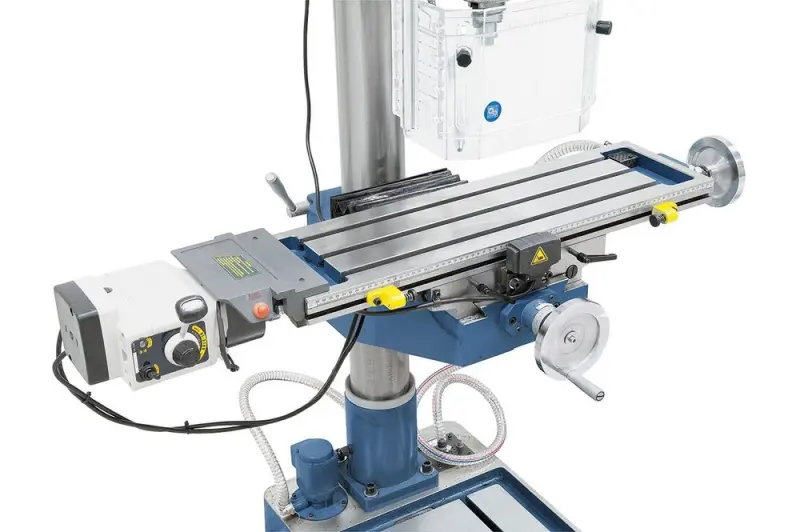

• Rozmerný krížový stôl s T-drážkami a obvodovým žliabkom pre chladiacu kvapalinu

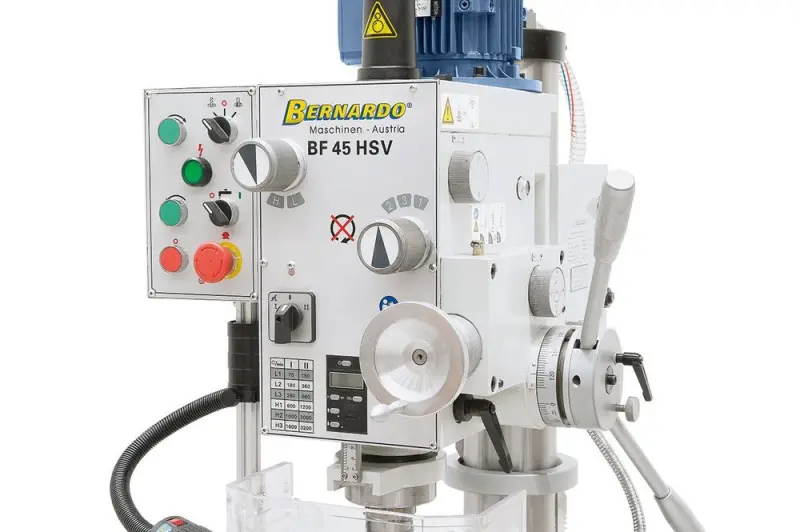

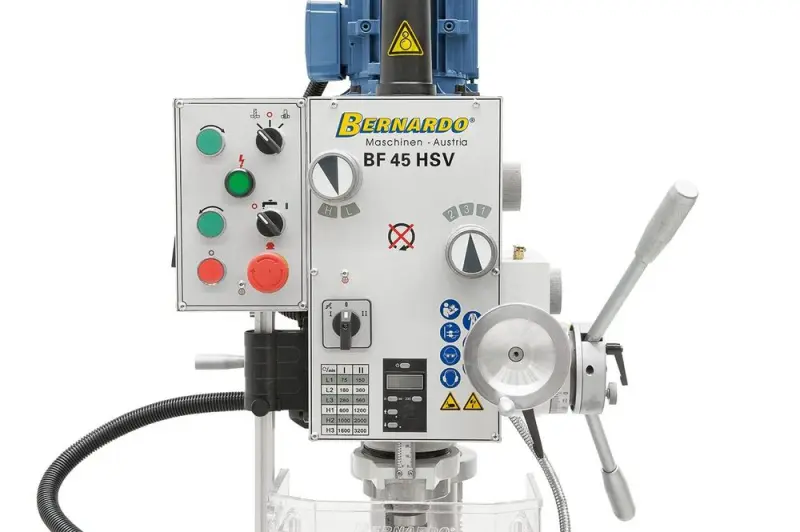

• Jednoduchá a rýchla zmena počtu otáčok pomocou radiacej páky
• Stabilné a brúsený oceľový stĺp, navrhnutý pre veľké namáhanie
• Sériovo vybavená digitálnym zobrazením vysunutie pinoly, LED pracovnom osvetlením
• Dodávaná s automatickým posuvom pinoly a zariadením pre rezanie závitov

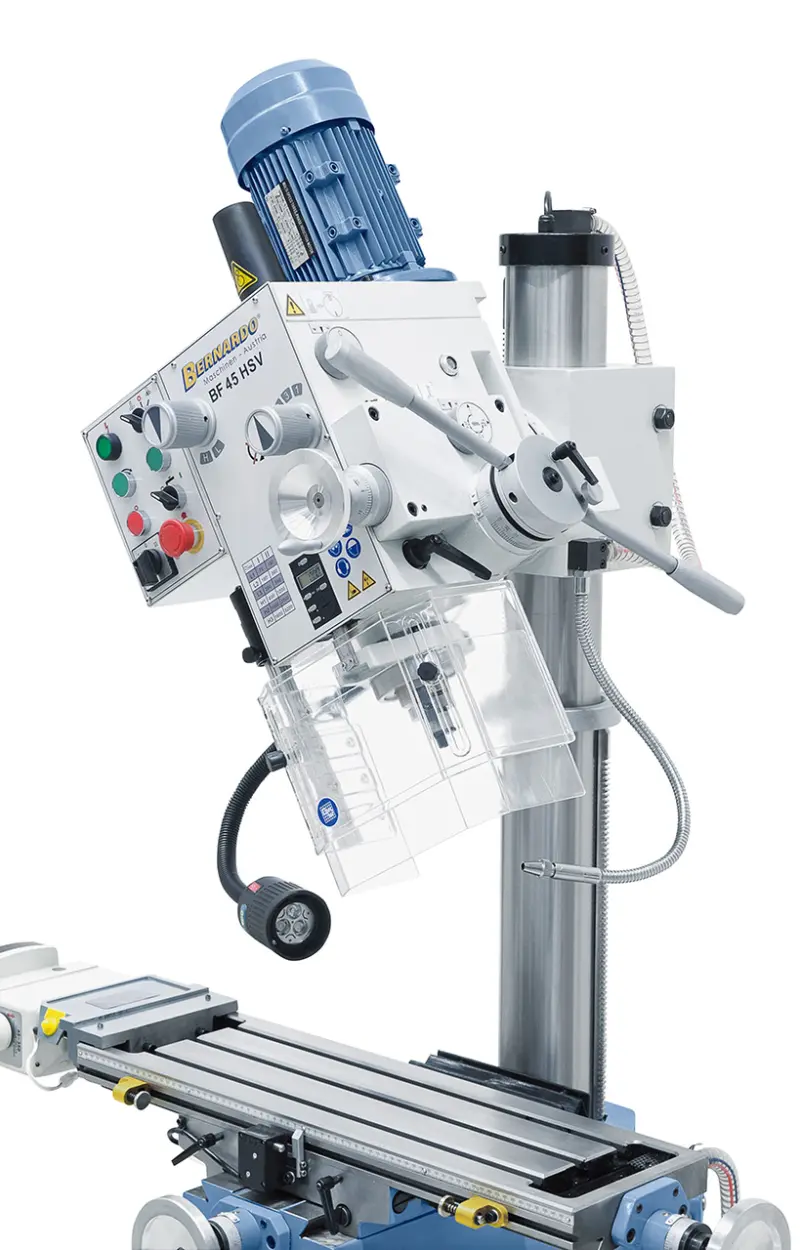

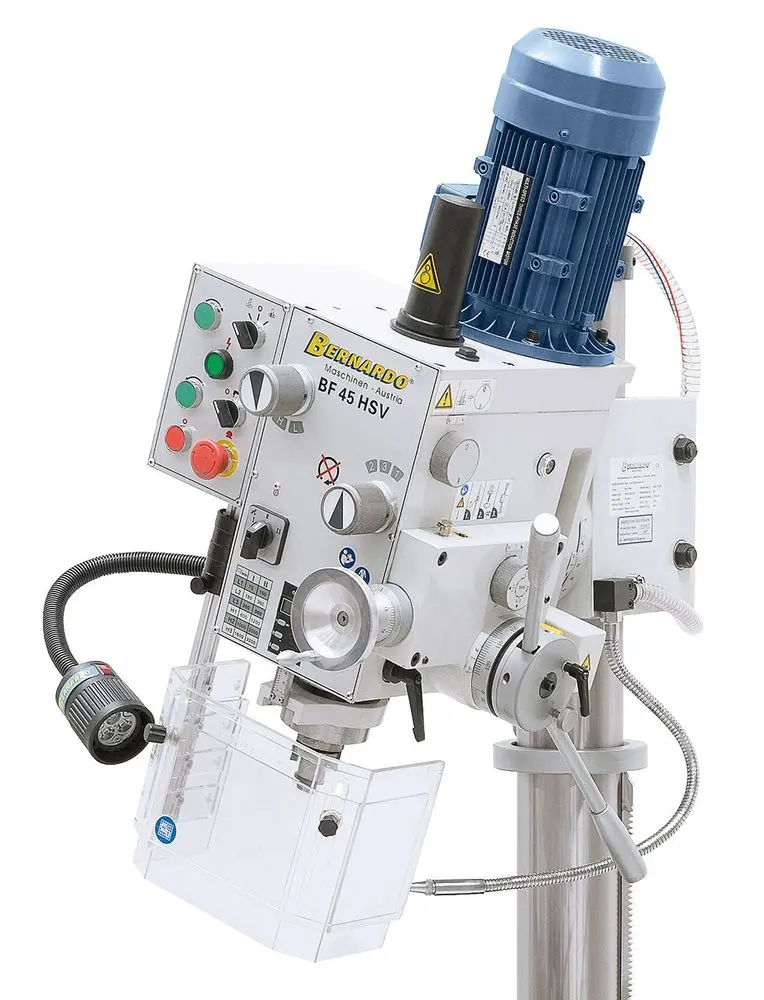

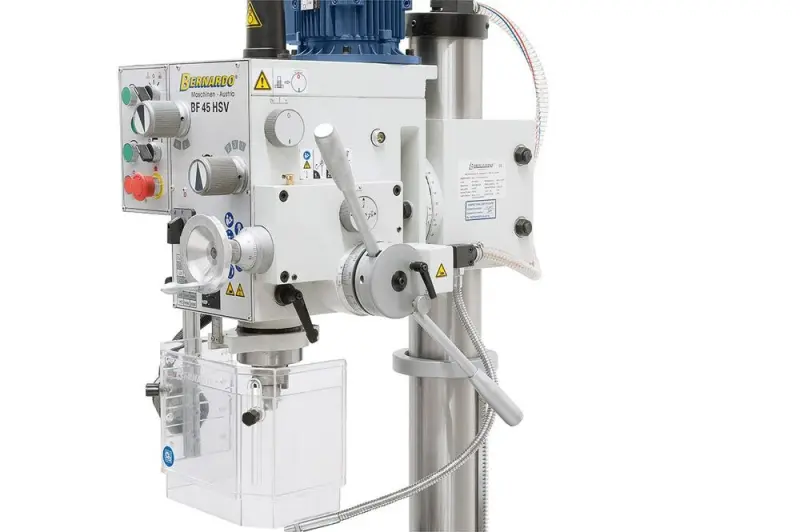

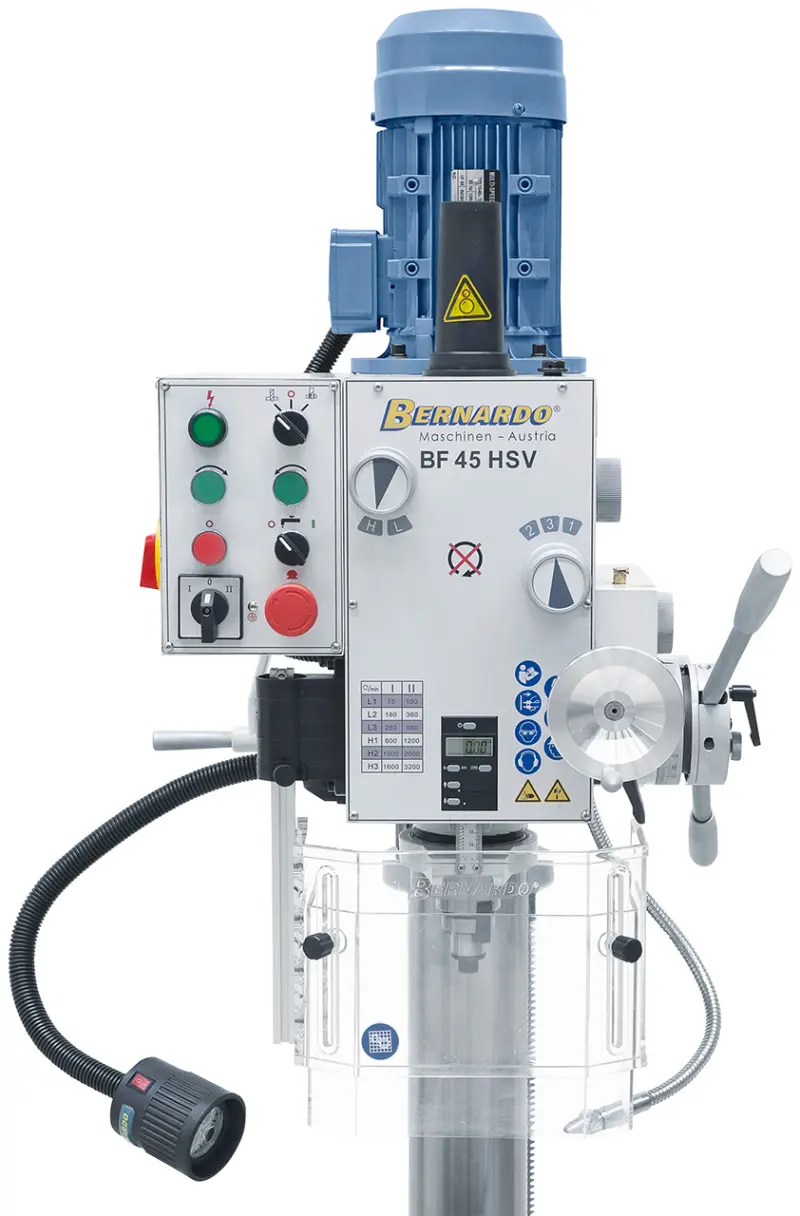

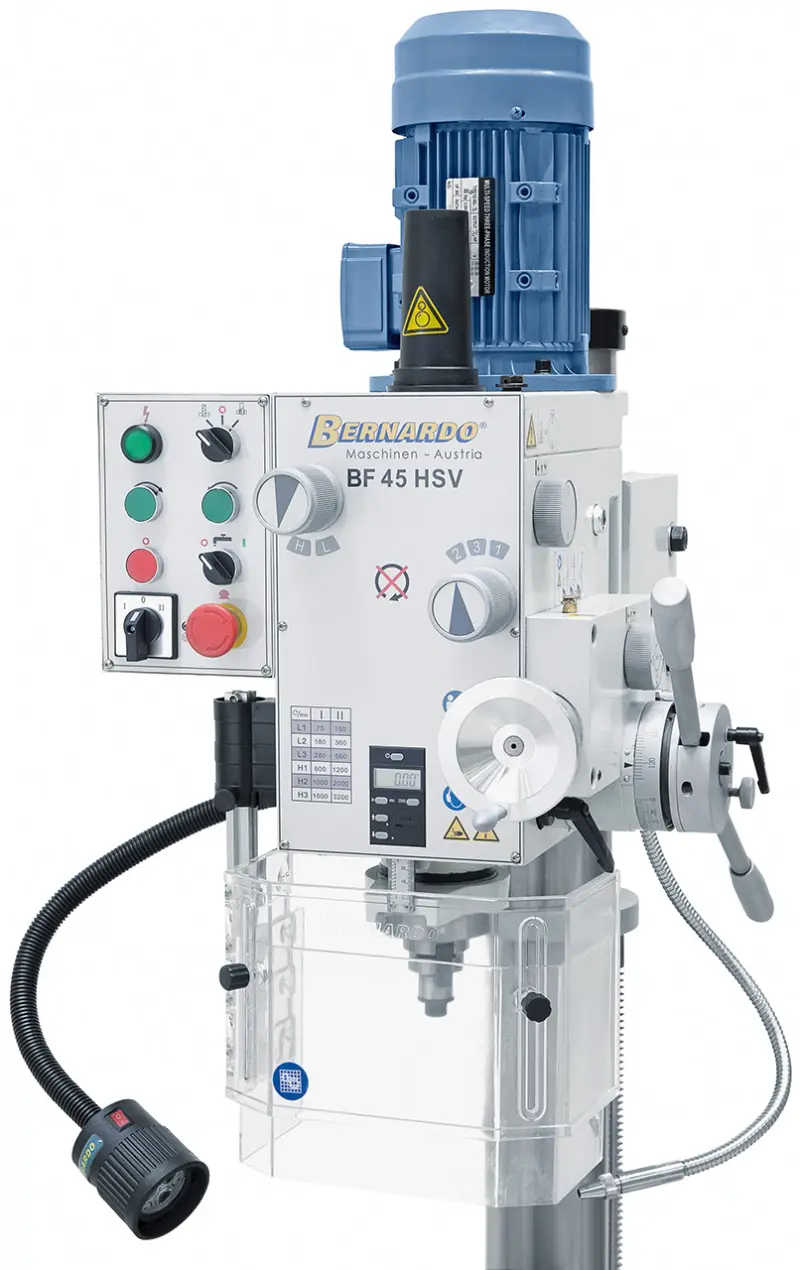

• Prevodová hlava 180° výkyvná, 360° otočná a výškovo nastaviteľná
• Rybinové é vedenia v osiach x, z, s vymedzením vôľou klinovými lištami
• Veľmi pokojný chod zaisťujú brúsená prevodová ozubené kolesá bežiace v olejovom kúpeli>
• Rýchloposuv a jemný posuv je možné prepínať pomocou spojky
• Kvalitné valivé ložiská zaisťujú vysokú presnosť behu vretena

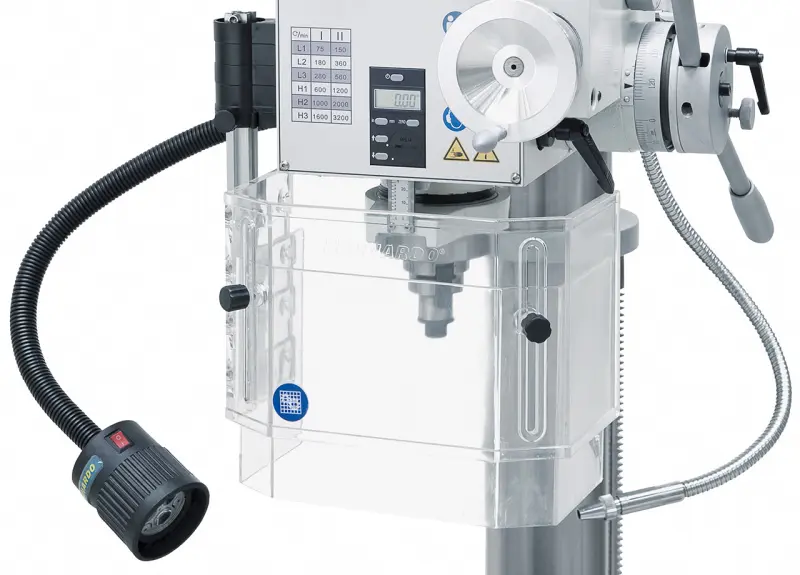

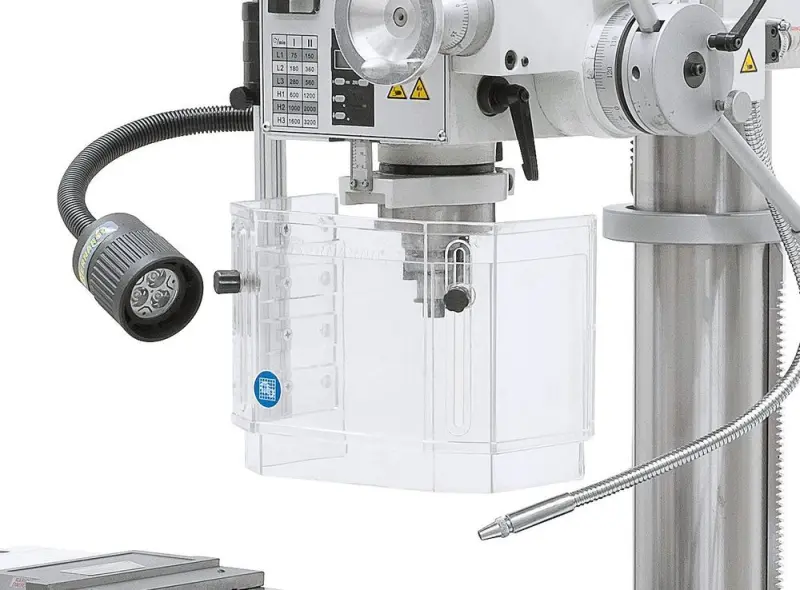

• Vysoká bezpečnosť zaistená výškovo nastaviteľným ochranným krytom s mikrospínačmi

Súčasti dodávky vrtačko-frézky Bernardo

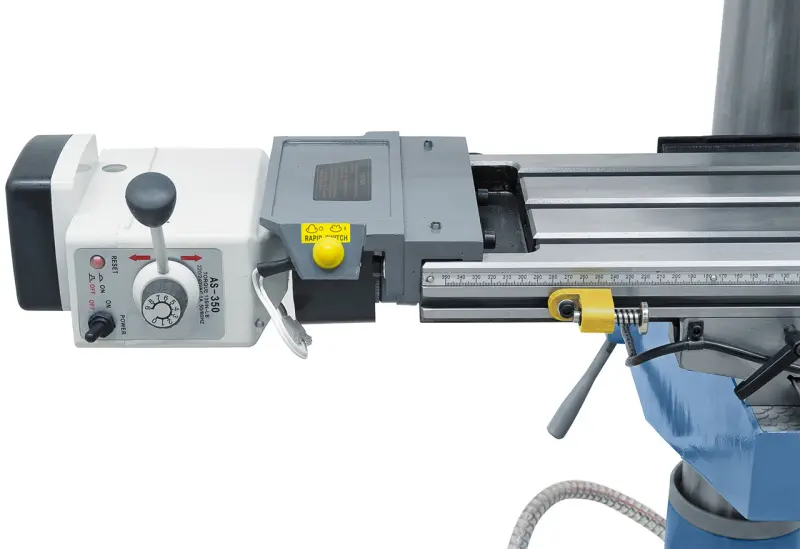

• Strojový posuv Bernardo AL 450 D v osi X
• Rýchloupínacie skľučovadlo 3 - 16 mm/B 16
• upínací tŕň MK 4/B 16
• Upínacia skrutka M 16 vo vretene
• Redukcia MK 4/MK 3
• Kombinovaný upínací tŕň MK 4/27 mm
• Strojový posuv vretena
• Výškovo nastaviteľný ochranný kryt
• Digitálne zobrazenie zdvihu pinoly
• Zariadenie na rezanie závitov

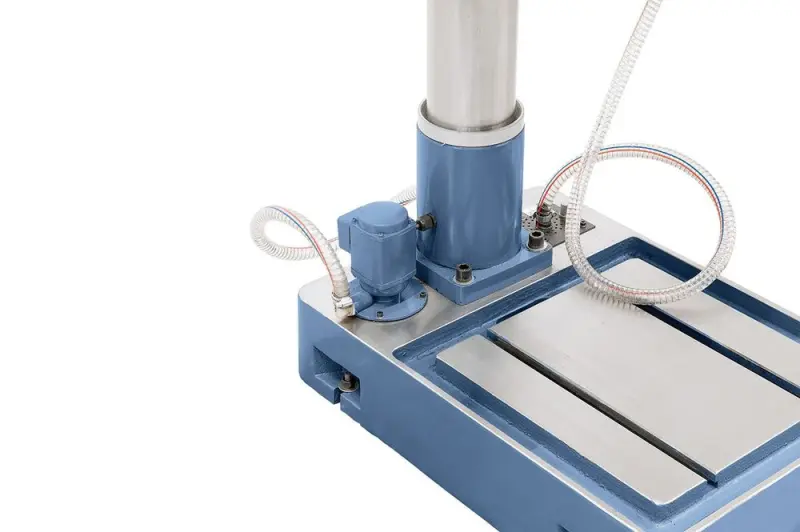

• Chladiaci zariadenie
• LED pracovné osvetlenie
• Nastaviteľná stupnice
• Servisné a obslu žné náradie
