• Šírka čeľustí [mm]: 125
• Upínací dĺžka [mm]: 17 ÷ 216
• Výška čeľustí [mm]: 40

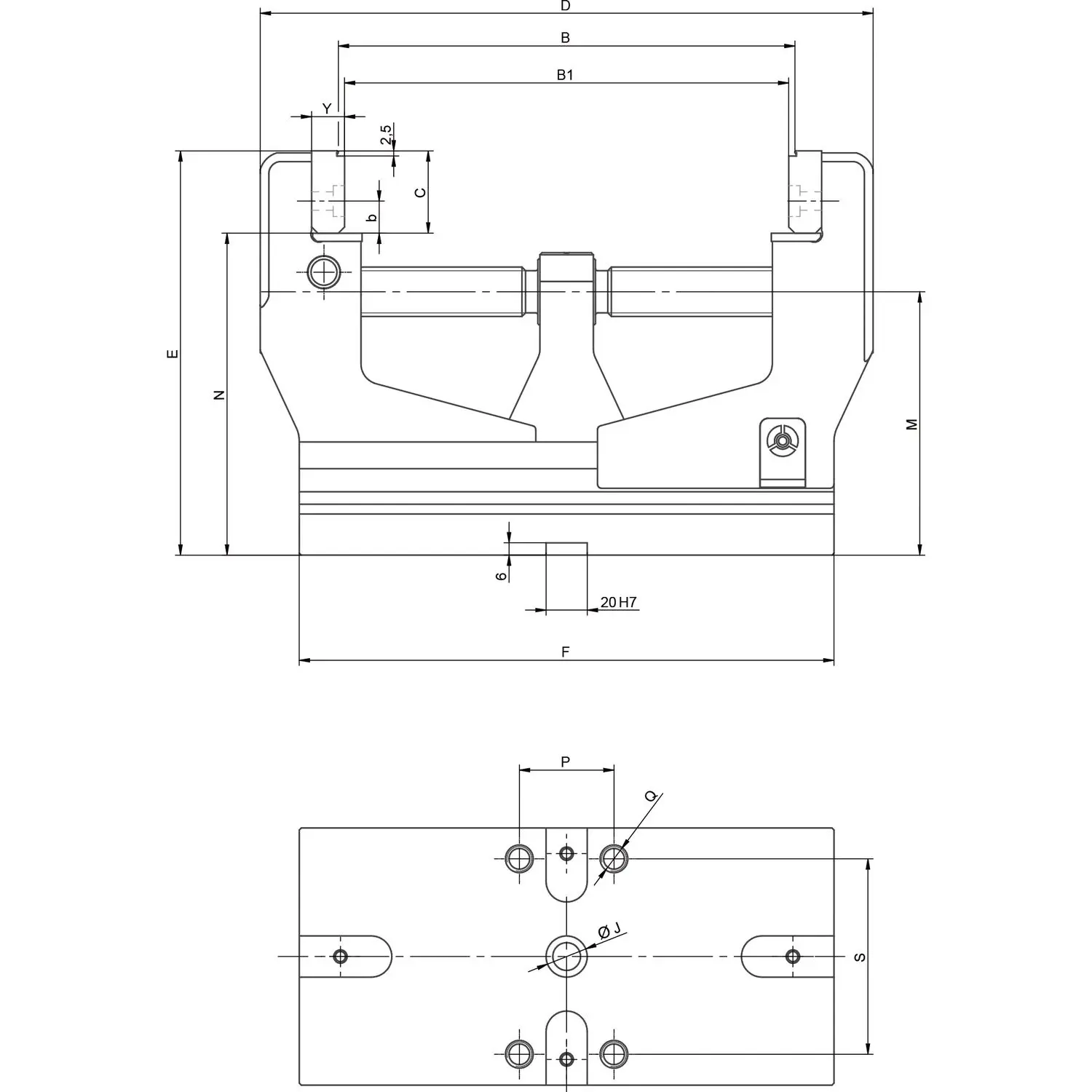

• Celková dĺžka (D_max) [mm]: 298
• Dĺžka zveráka (F) [mm]: 260
• Šírka zveráka [mm]: 125
• Výška zveráka [mm]: 196,5
• Upínací tlak [kN]: 25
• Uťahovací moment [Nm]: 150
• Hmotnosť [kg]: 20,3

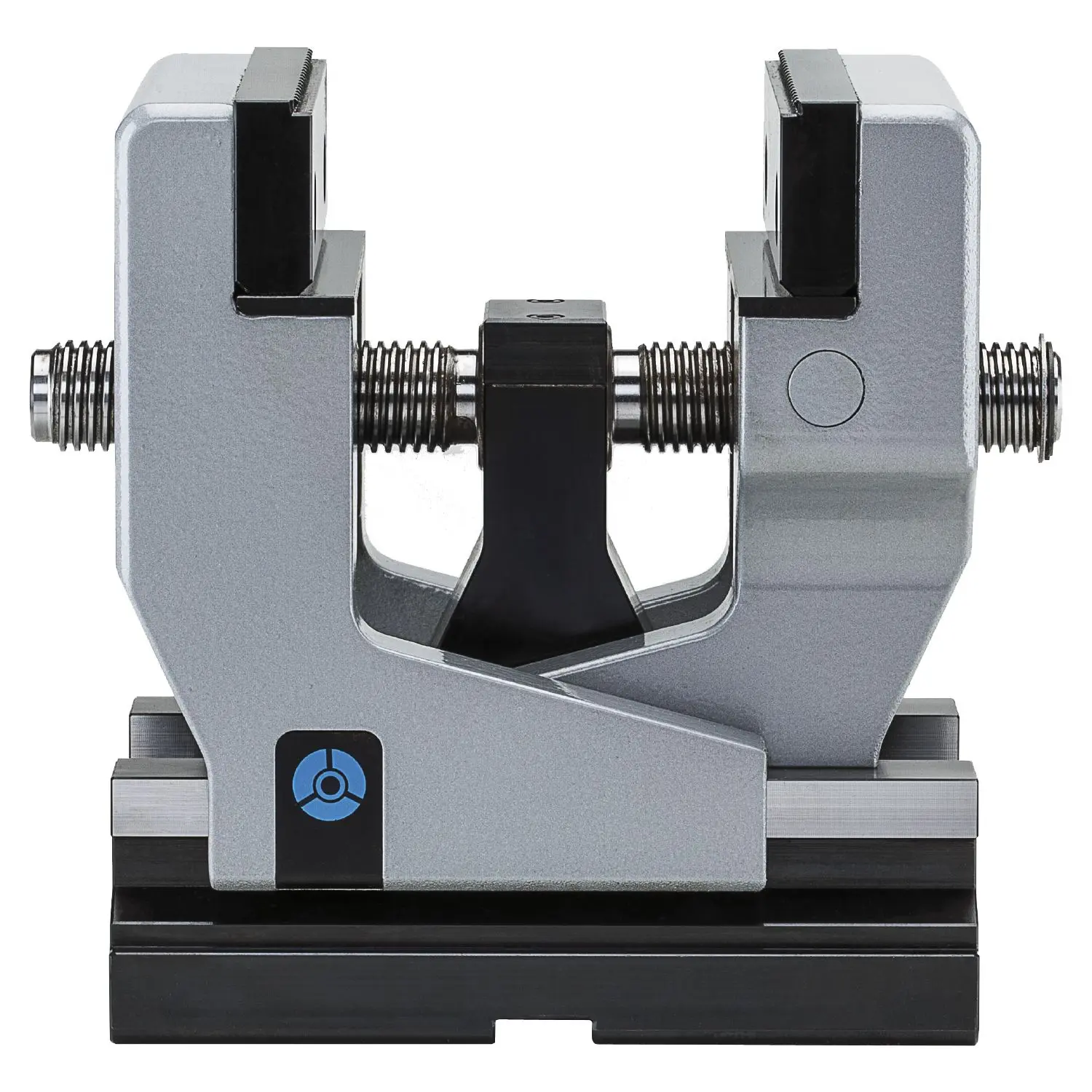

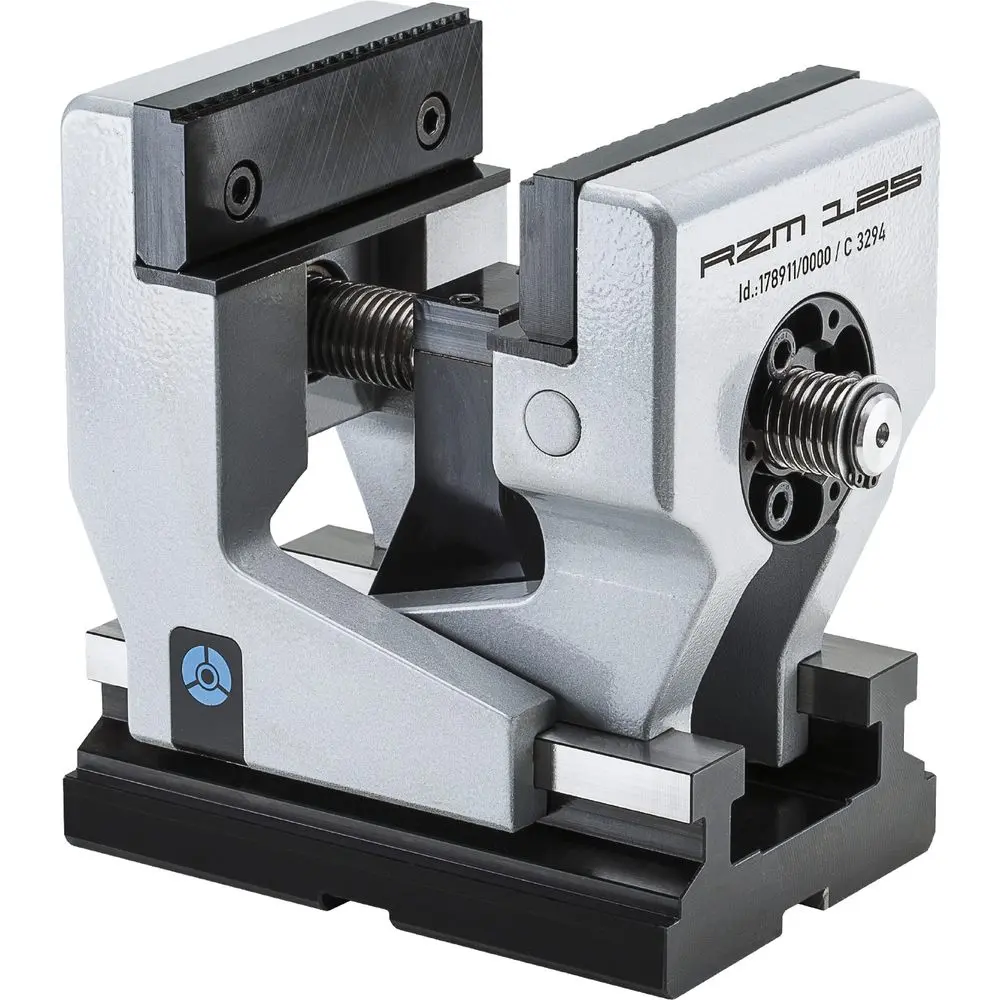

Mechanický NC strediaci zverák Röhm RZM 125

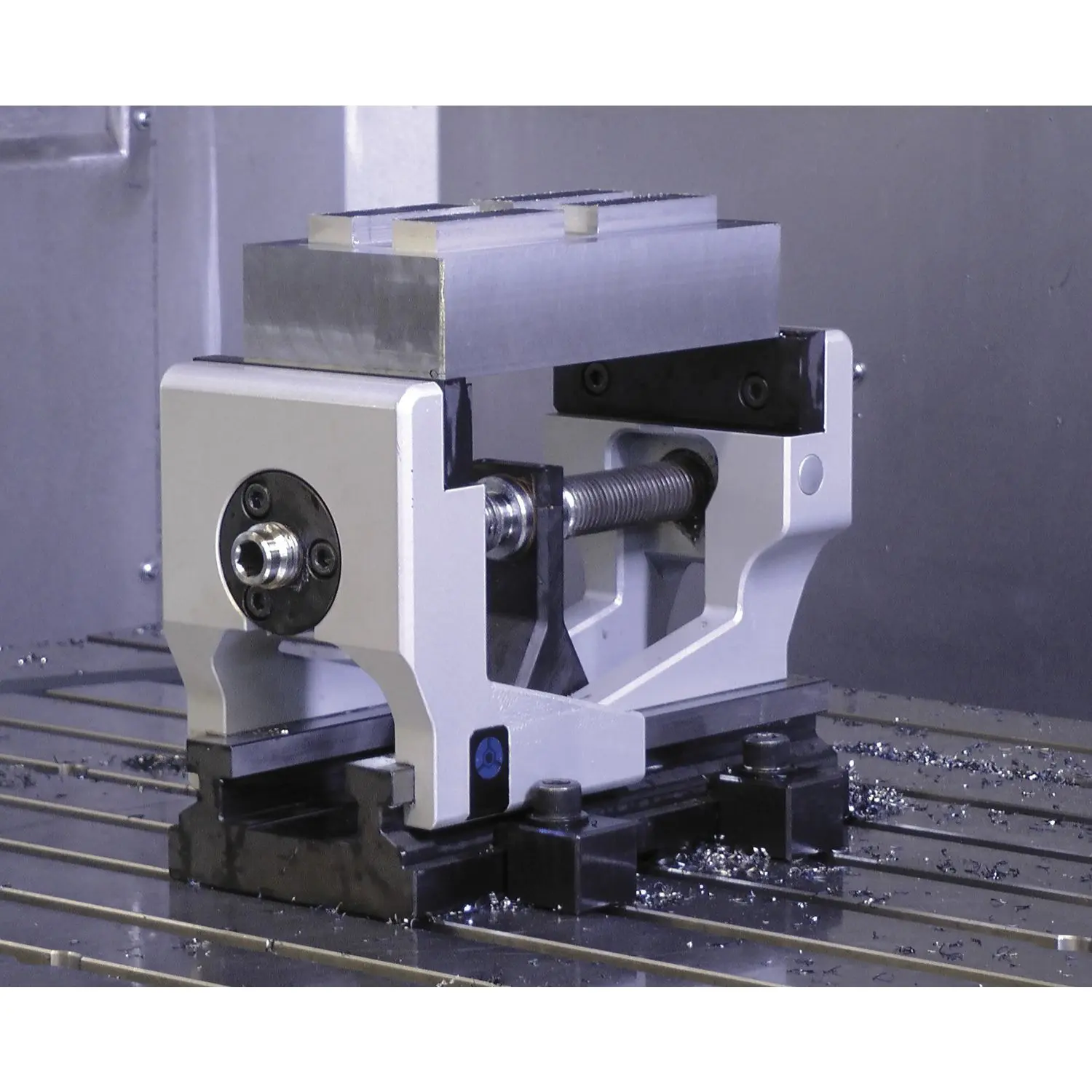

Kompaktné mechanický strediaci NC zverák Röhm s veľkým upínacím rozsahom optimalizovaný pre obrábanie vo viacosových obrábacích centrách.
Ako hospodárne riešenie strediaceho upnutie pri použití v systémoch paletovanie popr. automatizovaných systémoch.

• Bez ďalších pomôcok alebo špeciálnych upínacích čeľustí je možné strediacim zverákom RZM upnúť obrobok bezpečne - a to s minimálnym zásahom do obrysov
• Upínacie vreteno je namáhané na ťah ( vytvára uzavretý silový okruh od obrobku k vretenu/hriadeli), to zaisťuje veľmi efektívne prítlak oboch pohyblivých čeľustí na obrobok a zabraňuje prehýbaniu základnej dosky a negatívnemu pôsobeniu na stôl stroja. Obrobok je zdvíhaná len minimálne od stola stroja a je tak získané stabilné upnutie
• Patentovaný vodiaci systém čeľustí umožňuje veľmi veľký upínací rozsah
• Vďaka kompaktnej a robustnej konštrukcii je zaistený maximálny stupeň voľnosti v 5- a mnohostrannom obrábanie
• Všetky funkčné plochy zveráku sú kalené a brúsené pre dlhú životnosť
• Konštantná upínacia sila a vysokáOpakovacia presnosť upínanie: 0,02 mm
• Mechanický, ručne ovládaný upínací systém, bez posilňovača
• Centrické upínanie s dvomi mobilnými čeľusťami
• Maximálne otvorený zverák s optimálnym odchodom triesok aj pri vysokej záťaži pri obrábaní zaisťuje ľahké čistenie
• Konštantná upínacie sily pre každé upnutie s vysokou presnosťou opakovania možno zabezpečiť pri použití momentového kľúča
• Ideálne sa hodí pre použitie SKB upínacie čeľuste (sú súčasťou dodávky). Tieto čeľuste môžu byť použité pre zaistenie bezpečného upínanie polotovarov alebo rezaných dielov s hĺbkou upnutia od 2,5 mm pre pre max. Pevnosť až 900 N/mm²
• Dlhé, vysoko usadené čeľuste a kompaktný dizajn
