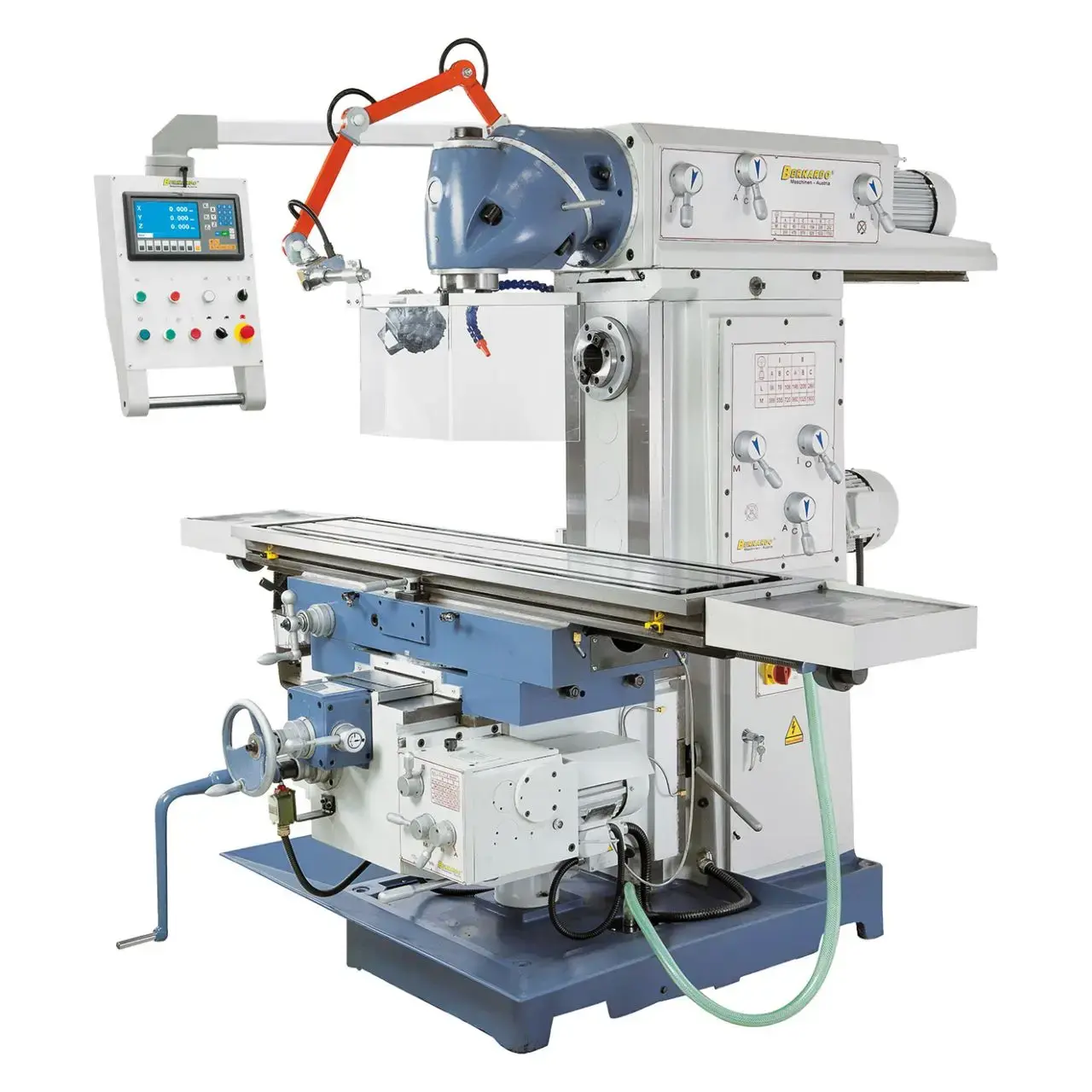

Univerzálna frézka Bernardo UWF 150 - 3-osé digitálne odmeriavanie (BER021280XL)

• Výkon motora (horizontálne vreteno) [W]: 4 000
• Výkon motora (vertikálne vreteno) [W]: 4 000
• Rozmery stola [mm]:1 650 x 360
• Upínanie vo vretene (horizontálne): ISO 50
• Upínanie vo vretene (vertikálne):ISO 50
• Otáčky vretena, horizontálne [U.min^-1]: (12) 58 ÷ 1 800
• Otáčky vretena, vertikálne [U.min^-1]: (12) 60 ÷ 1 750
• Dráha pojazdu (pozdĺžny) (x) [mm]:1 350
• Dráha pojazdu (priečny) (y) [mm]:290
• Dráha pojazdu (vertikálne) (z) [mm]:390
• Vzdialenosť vreteno/stôl [mm]:160 ÷ 550
• Vyloženie [mm]:230 ÷ 900
• Posuv pozdĺžny [mm.min^-1]:(8) 22 ÷ 420
• Posuv priečny [mm.min^-1]:(8) 22 ÷ 393
• Posuv y vertikálne [mm.min^-1]:(8) 6 ÷ 112
• Rýchloposuv v osi X, Y a Z [mm.min^-1]: 1 290/1 208/513
• Veľkosť T-drážky [mm]:14
• Rozmery (š x h x v) [mm]: 2 250 × 2 000 × 1 995
• Hmotnosť [kg]:2 250

Ťažký univerzálny frézovaci stroj UWF 150 je vhodný pre horizontálne a vertikálne frézovanie. Výkyvná frézovacia hlava je vybavená oporným ložiskom a frézovacím tŕňom.

Frézka UWF 150 s posuvným ramenom je zdokonalený typ známeho UWF 130. Má vysúvací frézovacie hlavu nastaviteľnou do všetkých uhlov a vo všetkých 3 osiach 8 automatických posuvov s funkciu rýchloposuvu do východiskovej pozície.

• Dodávané s 8 mi veľkosťami strojných posuvov na všetkých 3 osiach
• Horizontálne vreteno pre zväčšenie rozsahu použiteľnosti frézky
• Výkyvný ovládací panel s ergonomicky rozmiestnenými ovládacími prvkami
• Ovládanie stola v osi X sa nachádza na prednej strane pod stolom
• Tichý chod zaisťujú brúsená kolesá v olejovom kúpeli prevodovky
• Veľký a presne opracovaný krížový stôl s T-drážkami
• Dodávané s 3 osým digitálnym odmeriavaním polohy
• Ťažká základňa z masívnej liatiny umožEuje chod frézky bez vibrácií
• Zvýšená stabilita pravouhlým vedením posunov v osiach Y a z

Súčasti dodávky univerzálne frézky Bernardo

• Digitálne zobrazenie pozícií všetkých 3 osí
• Upínacia skrutka M 24 vo vretene
• LED pracovné osvetlenie
• chladiaci systém
• Horizontálne oporné ložisko
• Vaňa pre chladiacu kvapalinu
• Univerzálny ochranný kryt
• Dlhý frézovací tŕň ISO 50/27 mm, ISO 50/32 mm
• Kombinovaný frézovací tŕň ISO 50/32 mm
• Centrálne mazanie pre os X, Y a Z
• Strojový posuv pre osy X, Y a Z
• Obslužné a servisné náradie
