Univerzálna frézka OPTImill MT 200 s dig. odmeriavaním (BOW3336120)

• Celkový príkon [W]: 9 200
• Napájacie napätie [ V]/[Hz]: 400/50
• Príkon motora horizontálneho vretena [W]: 4 000
• Príkon motora vertikálneho vretena [W]: 4 000
• Príkon motora posuvu osi X [W]: 1 100
• Príkon motora posuvu osi Y [W]: 1 100
• Príkon motora posuvu osi Z [W]: 1 100
• Príkon motora chladenia [W]: 90
• Maximálny priemer:
  • vrtáka/oceľ [mm]: 30
  • vrtáka/liatina [mm]: 36
  • čelné frézy hlavy [mm]: 100
  • stopkové frézy [mm]: 20
  • Rezanie závitov/oceľ: M24
• Posuv stola [mm.min^-1]: 22 ÷ 420
• Kužeľ vretena: ISO 50
• Počet rýchlostných stupňov: 12
• otáčky vretena (horizontálne) [U.min^-1]: 58 ÷ 1 800
• Otáčky vretena (vertikálne) [U.min^-1]: 60 ÷ 1 750
• Otáčanie frézovacie hlavy [°]: 360
• Sklápanie frézovacie hlavy [°]: 360
• veľkosť pracovného stola/veľkosť T-drážky [mm]: 1 600 × 360/14
• Rozteče T-drážky [mm]: 95
• Max. zaťaženie stola [kg]: 450
• Natočenie pracovného stola [°]: 35
• Rozsah posuvu - os X ( strojné) [mm]: 1 290
• Rozsah posuvu - os X (ručne) [mm]: 1 000
• rozsah posuvu - os Y [mm]: 280
• rozsah posuvu - os Z [mm]: 400
• Strojový posuv - os X [mm.min^-1]: 22 ÷ 420
• Strojový posuv - os Y [mm.min^-1]: 22 ÷ 393
• Strojový posuv - os Z [mm.min^-1]: 10 ÷ 168
• Rýchloposuv - os X [mm.min^-1]: 1 205
• Rýchloposuv - os Y [mm.min^-1]: 1 290
• Rýchloposuv - os Z [mm.min^-1]: 513
• Vzdialenosť vretena a stola [mm]: 140 ÷ 540
• Celková výška [mm]: 1 920
• Hlavné rozmery stroja [mm]: 3 340 × 2 460 × 1 920
• Hmotnosť [kg]: 2 220

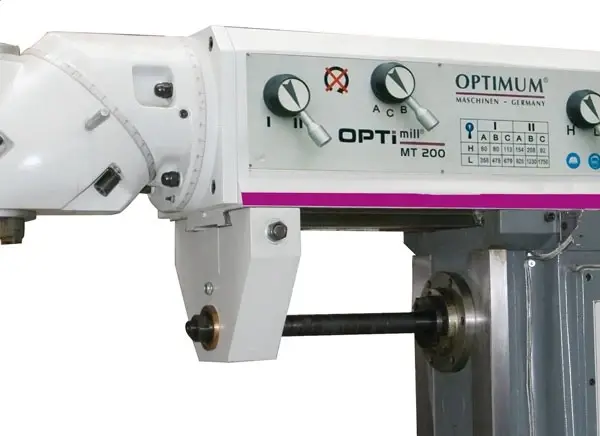

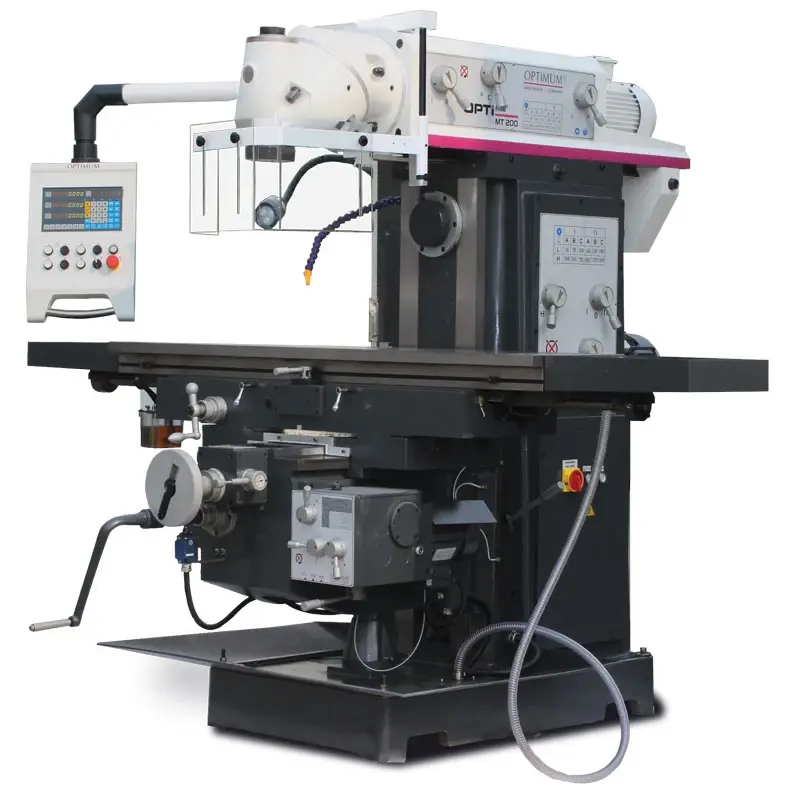

Frézka OPTImill MT 200 s digitálnym odmeriavaním

Univerzálna frézka Opti MT 200 je masívny vŕtačko-frézka pre horizontálne i vertikálne frézovanie s digitálnym odmeriavaním.

• Ťažké, kompaktné prevedenie z kvalitnej liatiny absorbujúci vibrácie
• Posuv pinoly pomocou troch pákových rukovätí alebo kolieskom jemného posuvu
• Strojové lampa
• Sklenená pravítka s presnosťou 0,05 mm
• Automatický posuv stola v osi X, Y a Z
• Ručné alebo strojné posuv osí X, Y, Z
• Možnosť práce v horizontálnej polohe s podperou a upínačom pre kotúčovú frézu
• Vo vertikálnej polohe možno vykonávať vŕtanie, vŕtanie pod uhlom a frézovanie
• Mnohostranné použitie stroja
• Robustný konštrukcie stroja
• Brúsená ozubené kolesá, ktorá beží v olejovom kúpeli, zaisťujú veľmi pokojný chod
• Všetky vedenia sú kalená a nastaviteľná pomocou klinových líšt
• Stabilné pravouhlá vedenia v osi Y a Z
• Ce ntrální mazanie
• Dostatočne veľká ovládacie ručné kolesá so stupnicou
• Optimum LED pracovná lampa
• Chladiace zariadenie
• Jednoduchá obsluha ovládacích prvkov pre zmenu otáčok
• Prehľadný ovládací panel stroja
• Prehľadný esterno ovládací panel s integrovaným ukazovateľ polohy
• panel je otočný okolo svojej osi o 360°
• Vďaka odmeriavanie možno dosahovať výrazné zníženie výrobného času

Súčasti dodávky univerzálne vrtačko-frézky Optimum

• Upínací tŕň pre frézu pr. 22 mm
• Upínací tŕň pre frézu pr. 27 mm
• Upínací tŕň pre frézu pr. 32 mm
• Redukčné puzdro ISO50/MK4
• Klieštinový upínač pr. 4 ÷ 26 mm
• Digitálne odmeriavanie polohy
• Nastavovacie náradie
